3D打印机用MK8细丝挤出机结构

　　桌面级FDM熔融沉积成型3D打印设备中，挤出机构是决定打印成型精度、耗材进给稳定性的核心功能部件，本次涉及的MK8规格挤出机安装座结构，是适配NEMA17规格步进电机的成熟送料承载结构，在入门级桌面3D打印机、小型DIY打印改装套件、教育类实训打印设备中应用极为广泛，承担着耗材进给导向、挤出头组件定位、驱动机构承载的多重作用。从实际使用场景来看，这类挤出结构多应用于1.75mm直径PLA、ABS、PETG等常规热塑性打印耗材的进给作业，部分改装柔性耗材（如TPU）的场景下，该结构自带的细丝导向结构能够大幅降低耗材弯折、卡滞的概率，避免送料打滑、出料不均导致的打印层厚错位、断料等常见故障。从功能特性上看，

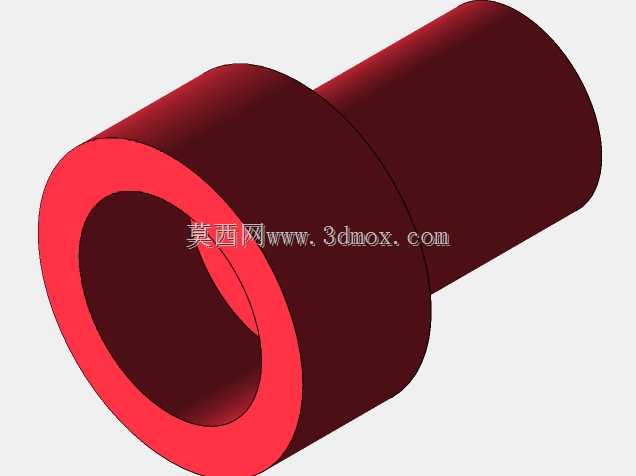

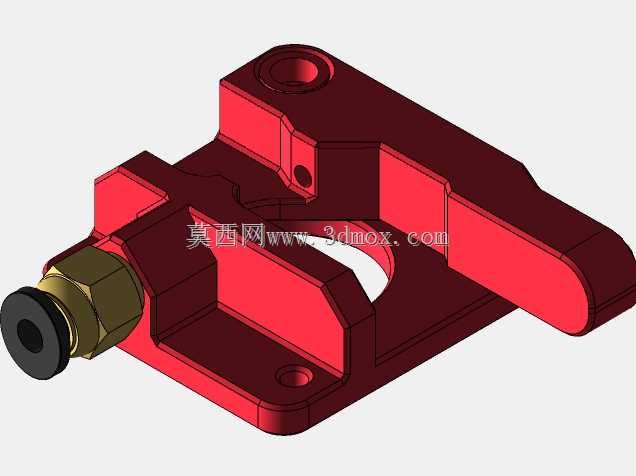

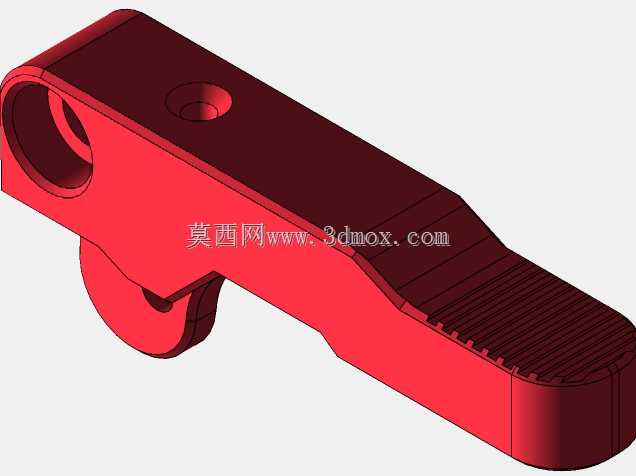

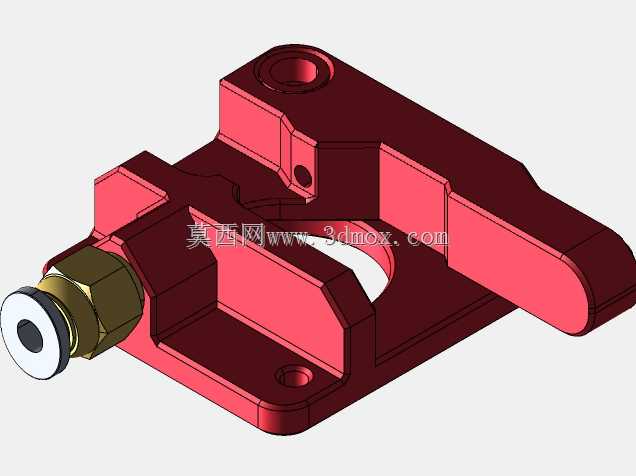

　　该结构集成了挤出驱动轮的安装避让空间、气动快插接头的安装螺纹位、惰轮压紧机构的铰接定位槽、电机安装定位孔组，以及与打印机X轴滑台连接的安装固定孔位，无需额外加装转接件即可完成整套挤出送料组件的装配。设计思路上，整体采用一体式承载基座结构，将多个功能安装位整合在单一部件上，减少了装配环节的零件数量，降低了累计装配公差对送料精度的影响；基座主体的镂空减重结构在保证结构刚性的前提下，有效降低了运动部件的整体重量，能够减少X轴高速往复运动时的惯性冲击，提升打印运动过程的定位稳定性；细丝导向通道与快插接头安装位采用同轴设计，耗材从进入基座到抵达驱动轮啮合位的路径全程无锐角转折，最大程度降低耗材进给的阻力。从安装边界尺寸来看，

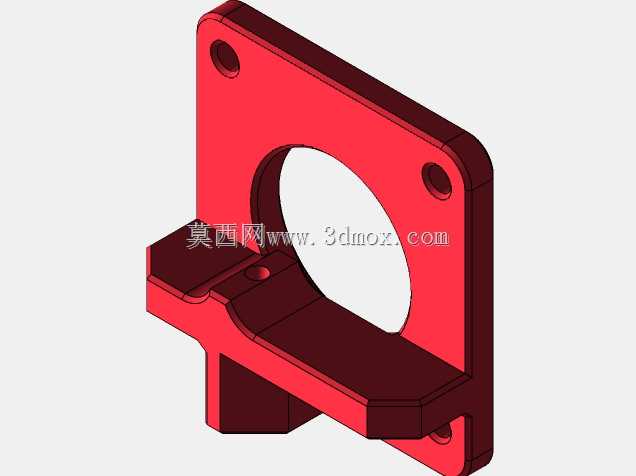

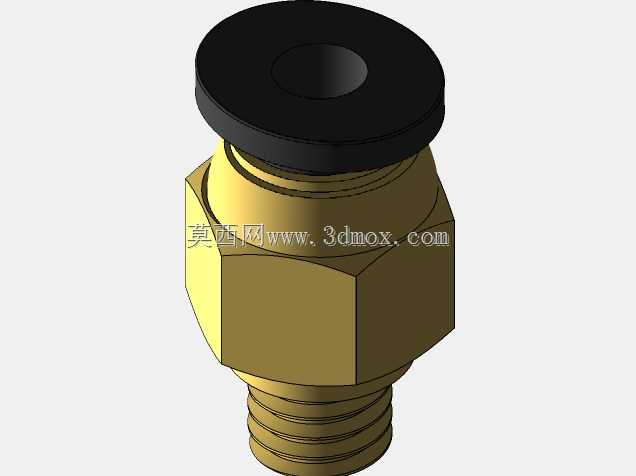

　　该结构的电机安装面完全匹配NEMA17步进电机的42mm见方安装孔距，安装孔位深度适配M3规格紧固螺钉，快插接头安装位适配常规PC4-M6规格的气动快插，可直接对接外径4mm的聚四氟乙烯送料管；基座与滑台连接的安装孔位间距适配主流2020铝型材滑台、线性导轨滑台的安装尺寸，安装后挤出头的中心高度与常规E3D V6、MK8热端组件的安装尺寸匹配，无需额外调整Z轴零点偏移量。实际装配过程中，该结构的铰接槽位预留了惰轮臂的摆动间隙，压紧弹簧的安装位能够提供稳定的耗材压紧力，既保证驱动轮与耗材的啮合摩擦力足够带动耗材稳定进给，又不会因压力过大导致耗材被压溃变形引发堵头。不同于分体式挤出基座的多零件拼接结构，该一体式结构的安装基准面统一，

　　所有功能位的位置度公差在建模阶段就完成了约束，装配时无需反复调整各部件的相对位置，能够有效缩短设备组装、后期维护的拆装时间。在长期连续打印的工况下，该结构的刚性表现足以承受步进电机高速送料、回抽动作带来的反复载荷，不会出现基座变形导致的驱动轮错位、送料偏移问题；导向结构的内壁做了顺滑过渡处理，耗材在快速回抽、进给的往复运动中不会被内壁毛刺刮擦产生碎屑，减少了碎屑进入驱动轮齿缝导致的送料打滑故障。对于3D打印设备的改装用户、小型桌面打印机生产厂商而言，该结构的尺寸边界清晰，安装兼容性强，既可以直接用于整机装配，也可以作为改装部件替换原有磨损、变形的挤出基座，适配绝大多数采用NEMA17电机的近端挤出、远端挤出改装方案。建模过程中对所有安装孔位、配合面的尺寸都做了工程化约束，螺纹孔深度、沉头孔尺寸、避让间隙都符合常规机械装配的公差要求，不存在无法装配的干涉问题，结构壁厚的设置兼顾了减重需求与结构强度，即使采用PLA材料3D打印制作该部件，也能满足长期使用的刚性要求。
