适配42步进电机的CR10挤出机构结构设计

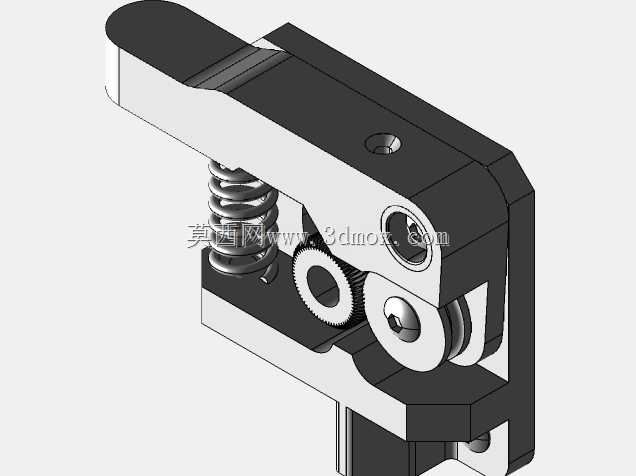

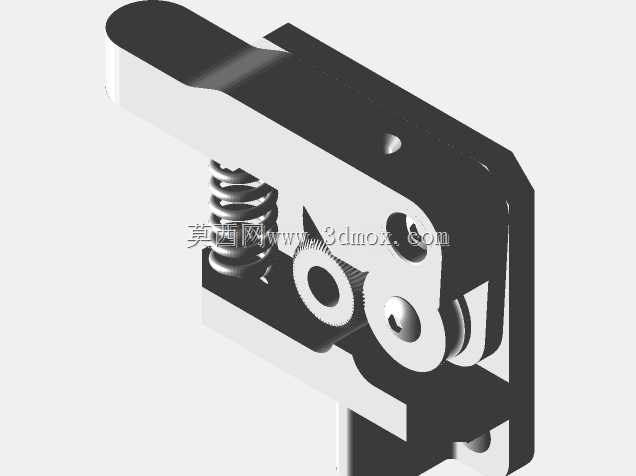

　　在桌面级FDM3D打印设备的运维与改装场景中，挤出机构的送料稳定性直接决定了打印成品的层间结合强度、尺寸精度与表面质量，不少使用CR10系列机型的用户都会遇到原配挤出机长期使用后齿轮磨损、弹簧压力衰减导致的耗材打滑、送料不足、回抽失准等问题，这款适配42毫米步进电机的挤出机构，正是针对这类桌面级设备的替换与升级需求设计的结构方案。从实际安装适配性来看，该挤出机构的安装孔位完全匹配NEMA17规格42步进电机的端面安装尺寸，安装孔中心距严格遵循31mm的行业通用标准，不需要对原有设备的电机安装位做任何二次打孔或打磨修改，直接替换原有挤出组件即可完成装配，整体结构的横向安装厚度控制在38mm以内，

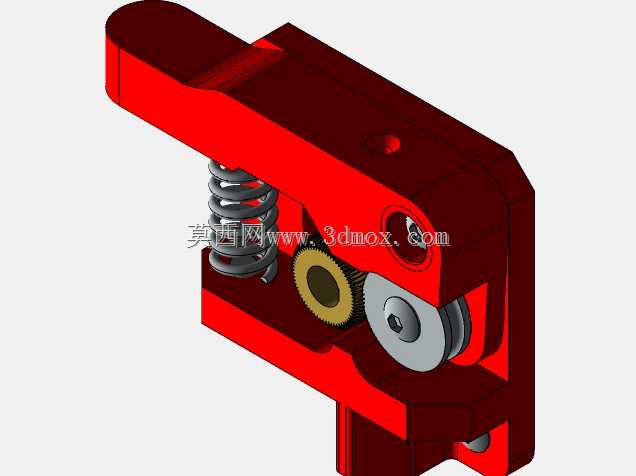

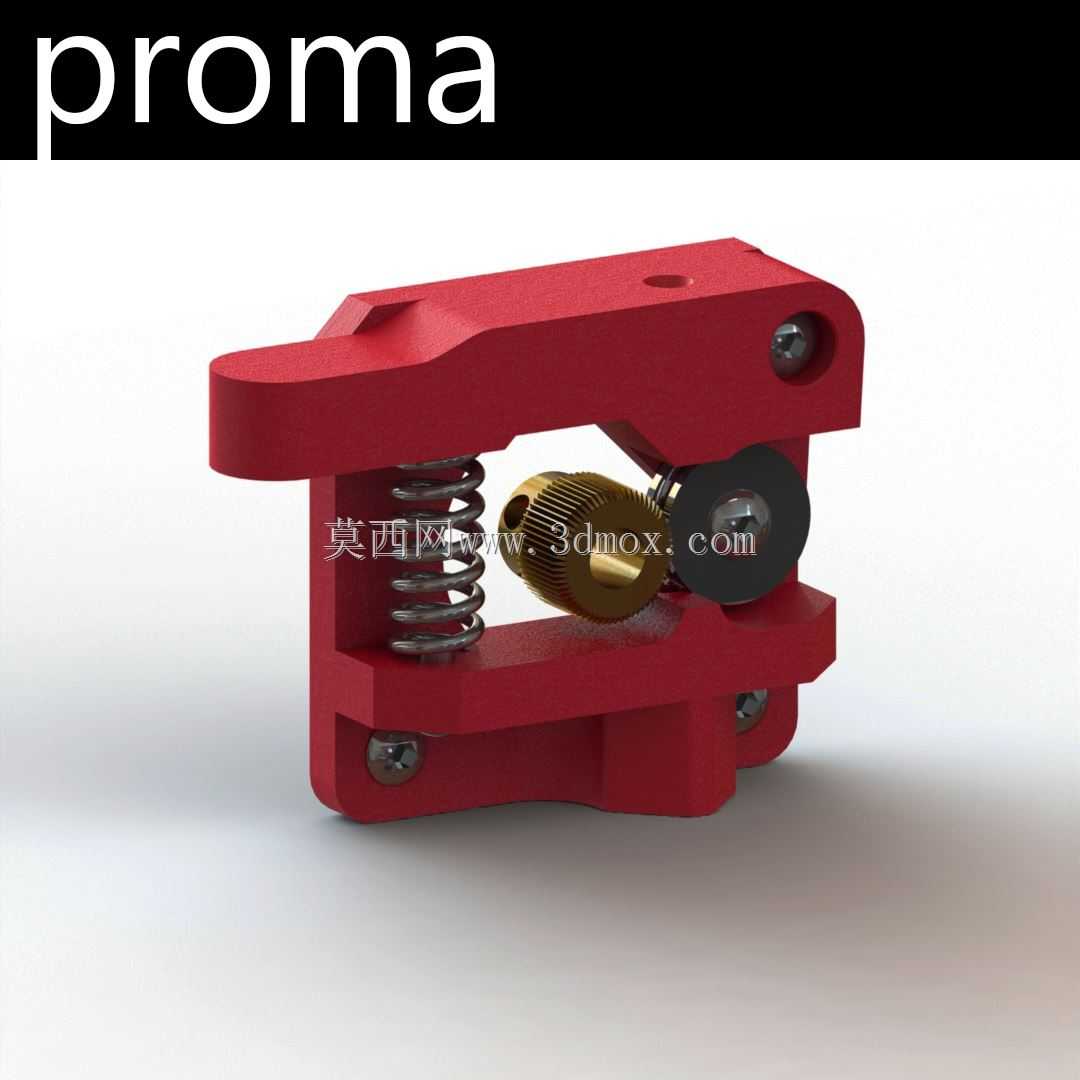

　　不会和CR10机型原有X轴滑车的运动边界产生干涉，也不会挤占打印平台的有效成型空间，哪怕是加装了近程散热风扇、BLTouch自动调平传感器的改装机型，也能留出足够的装配余量。从功能设计逻辑来看，这款挤出机构采用了一体式红色主体框架的结构设计，框架材质选用高强度工程塑料加工成型，既保证了结构刚性，又控制了整体自重，不会增加X轴运动组件的负载，避免运动惯量过大导致的打印振纹。机构内部集成了预压调节弹簧、滚花送料齿轮与从动压轮组件，弹簧的预压行程设计为5mm，可通过尾部的调节螺丝调整对耗材的压紧力，针对PLA、ABS、PETG等不同硬度的打印耗材，都能调整到合适的压紧力度，既不会因为压力过大压伤耗材导致送料卡顿，

　　也不会因为压力不足出现耗材打滑的问题。滚花送料齿轮直接与42步进电机的输出轴配合，齿轮的齿形经过优化，咬合深度控制在0.2mm左右，既能稳定咬合1.75mm直径的标准打印耗材，又不会因为齿形过深刮下过多耗材碎屑堵塞送料通道。从动压轮采用带轴承的转动结构，转动阻力极小，和送料齿轮配合形成稳定的耗材夹持间隙，送料过程中耗材不会出现偏移、扭曲的问题，送料精度可控制在0.1mm以内，完全满足FDM打印过程中精准送料、回抽的动作要求。从实际使用场景来看，这款挤出机构不仅可以直接替换CR10系列机型的原有损坏挤出机，也可以适配其他采用42步进电机作为送料动力的桌面级FDM3D打印机，甚至可以改装到部分DIY结构的近程送料打印设备上。

　　相比部分原厂采用分体式框架的挤出结构，这款一体式框架的结构抗形变能力更强，长期在喷头加热块的温度辐射下工作，也不会出现框架变形导致的送料轮错位问题，机构的耗材进料端设计了导向倒角，穿入耗材时不需要额外对准，直接顺着导向孔插入即可到达送料轮咬合位置，日常更换耗材的操作十分便捷。在结构细节设计上，该挤出机构的所有螺丝安装位都设计了沉头结构，装配后螺丝端面不会突出框架表面，避免运动过程中刮擦到设备的其他走线或结构件，弹簧安装位设计了定位柱，弹簧不会在长期压缩回弹的过程中出现移位、脱落的问题，从动压轮的转轴采用过盈配合压入框架安装孔，不需要额外的固定件，装配和后期维护更换易损件都十分方便。针对3D打印过程中常见的耗材碎屑残留问题，框架在送料轮的下方设计了排屑缺口，送料轮刮下的少量耗材碎屑会直接从缺口排出，不会堆积在机构内部导致转动卡滞，减少了日常维护清理的频率。从三维建模的角度来看，该结构的所有配合尺寸都经过实际装配验证，安装孔位、配合间隙、运动行程都预留了合理的公差范围，不管是用于设备改装的参考设计，还是用于3D打印配件的生产开模，都能直接作为结构参考，不需要再做大量的尺寸适配调整。
