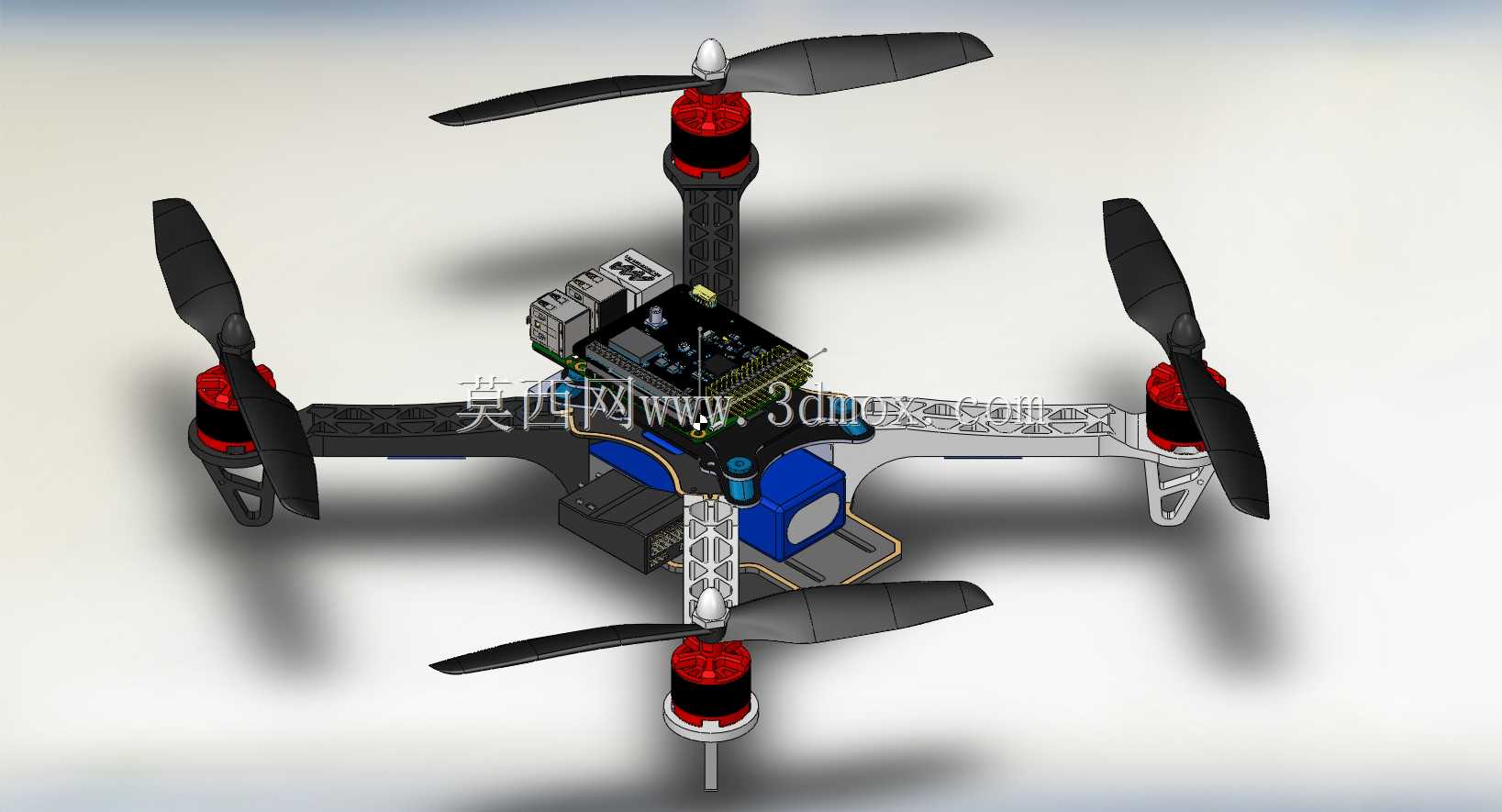

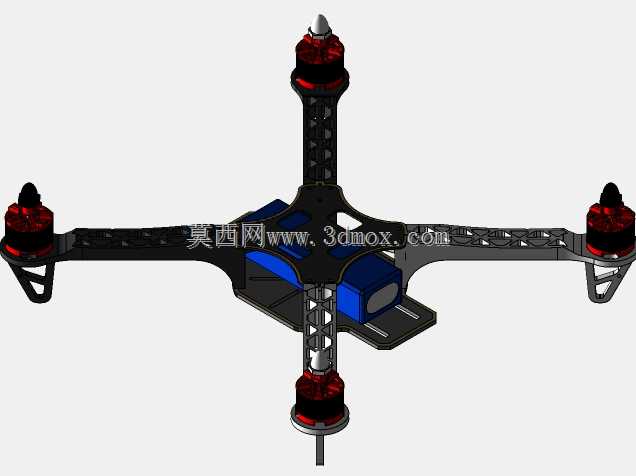

搭载Navio2飞控与电池的F330四旋翼机架结构

　　这套四旋翼机架结构围绕小型多旋翼飞行平台的实际作业需求搭建，核心适配低空近距场景下的飞行验证、小型载荷搭载测试需求，可覆盖高校飞控算法验证、航模爱好者二次改装、小型航拍作业平台搭建等多个实际使用场景。机架主体采用F330规格的轴距设定，机臂采用对称X型布局，四个动力单元分别布置在机臂末端，这种布局能让每个旋翼的下洗气流互不干扰，飞行过程中的姿态调整响应更直接，同时预留的中心板安装空间足够容纳飞控、电调、电池、GPS模块等核心组件，不会出现组件堆叠导致的布线杂乱、重心偏移问题。

　　从结构设计逻辑来看，这套机架优先考虑了组件安装的兼容性与维护便捷性，中心板采用分层设计，上层板预留了Navio2飞控的标准安装孔位，飞控安装位置处于整机的几何中心，能最大程度降低振动对惯性测量单元的干扰，飞控周边预留了足够的接线空间，电调信号线、接收机天线、GPS模块接线都能顺着机臂内侧的走线槽布置，避免飞行过程中线材被旋翼剐蹭。下层板主要用于电池安装，电池固定位适配2200mAh规格的锂聚合物电池，绑带穿槽的位置经过重心配平计算，电池安装后整机重心落在旋翼平面的几何中心，不会出现前后或左右偏重导致的飞行姿态补偿功耗增加问题。

　　动力单元的安装座采用快拆结构设计，电机安装孔位适配22系列外转子无刷电机，电机座与机臂的连接位置设置了减震胶圈，能过滤电机高速转动产生的高频振动，避免振动传递到中心板影响飞控传感器的采样精度。螺旋桨采用正反桨配对设计，相邻机臂的螺旋桨旋转方向相反，抵消自旋力矩的同时能提供更稳定的升力输出，桨叶的安装位置与机臂末端保持足够的安全间隙，大机动动作下不会出现桨叶打臂的问题。

　　从安装边界来看，机臂展开后整机的对角轴距为330mm，机臂采用可拆卸设计，拆卸后收纳尺寸能控制在200mm见方的空间内，方便外出作业携带。中心板的安装孔位兼容主流的小型飞控、电调规格，不需要额外打孔就能完成大部分通用航模配件的安装，电池仓的尺寸预留了一定余量，除了标配的2200mAh电池，也能适配容量在1300mAh到2600mAh之间的同规格锂聚合物电池，满足不同续航需求下的电池更换需求。起落架的高度经过计算，安装后机身底部距离地面有足够的间隙，既能搭载小型运动相机、光流模块等下置载荷，也能在降落时缓冲冲击，避免底部安装的组件直接磕碰地面。

　　实际使用场景中，这套机架结构可以直接用于飞控算法的实机验证，Navio2飞控的安装位不需要额外改装就能完成固定，接线完成后只需要完成基础的传感器校准就能实现自稳、定高、定点等基础飞行功能。针对航拍改装需求，中心板前部预留了相机安装的扩展孔位，可以直接固定小型运动相机，不需要额外设计挂载支架，整机的起飞重量控制在合理范围内，搭配标准2200mAh电池能获得十多分钟的有效续航，满足小范围航拍、航线飞行测试的需求。针对教学场景，这套机架的结构拆分简单，各个组件的安装逻辑清晰，能帮助初学者快速理解多旋翼无人机的结构组成、动力匹配逻辑、重心配平方法，作为航模入门的实操载体非常合适。

　　结构设计上还考虑了飞行过程中的抗冲击性能，机臂采用高强度工程塑料材质，轻微炸机时不会出现断裂变形，电机座的受力位置做了加厚处理，降落冲击或者轻微碰撞时能优先吸收冲击力，保护核心的电机与飞控组件。布线空间的预留也考虑了电磁干扰问题，电源线与信号线分开布置，避免大电流供电时对飞控的传感器、接收机信号产生干扰，提升飞行过程中的稳定性。
