四旋翼航拍作业无人机结构设计方案

　　这款四旋翼飞行器的结构设计，核心围绕低空航拍作业场景的实际需求展开，在机架构型、载荷适配、飞行稳定性层面做了针对性的结构优化。日常作业中，这类设备主要面向小范围地形测绘、户外巡检、低空影像采集等场景，需要在有限的起飞重量内兼顾结构强度、续航冗余与挂载稳定性，避免飞行过程中出现机架共振、云台抖动等影响作业精度的问题。

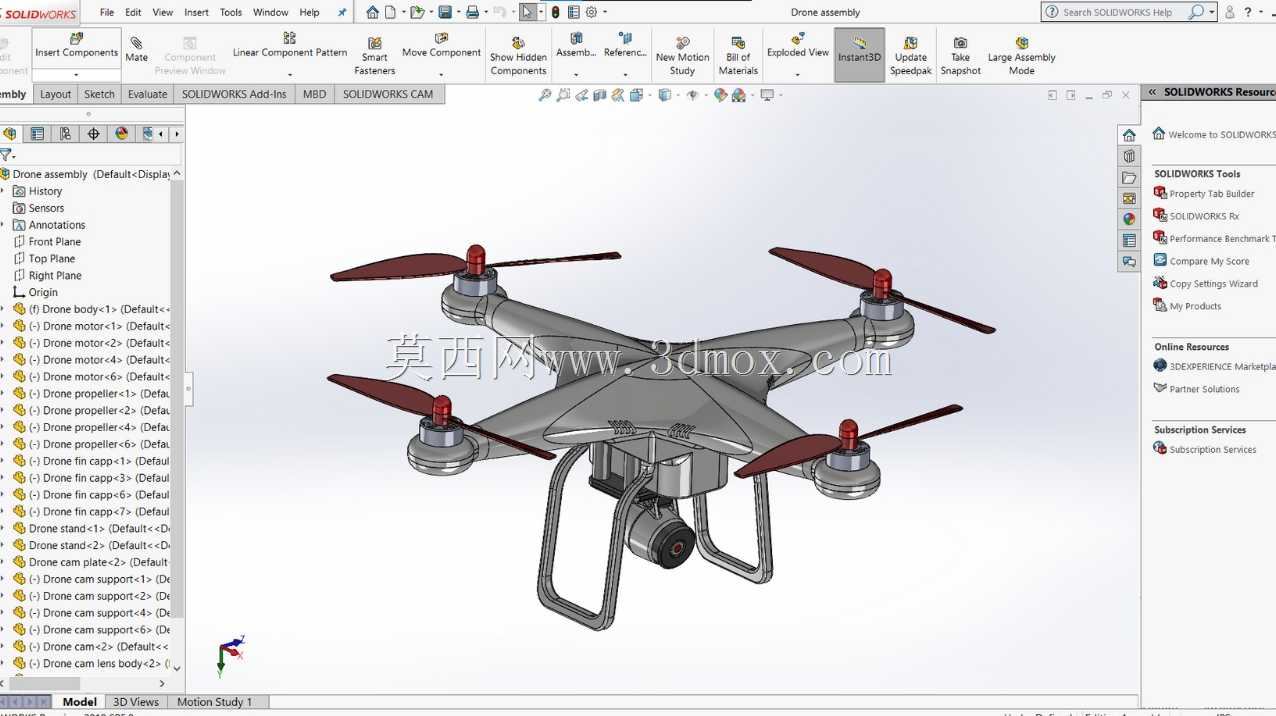

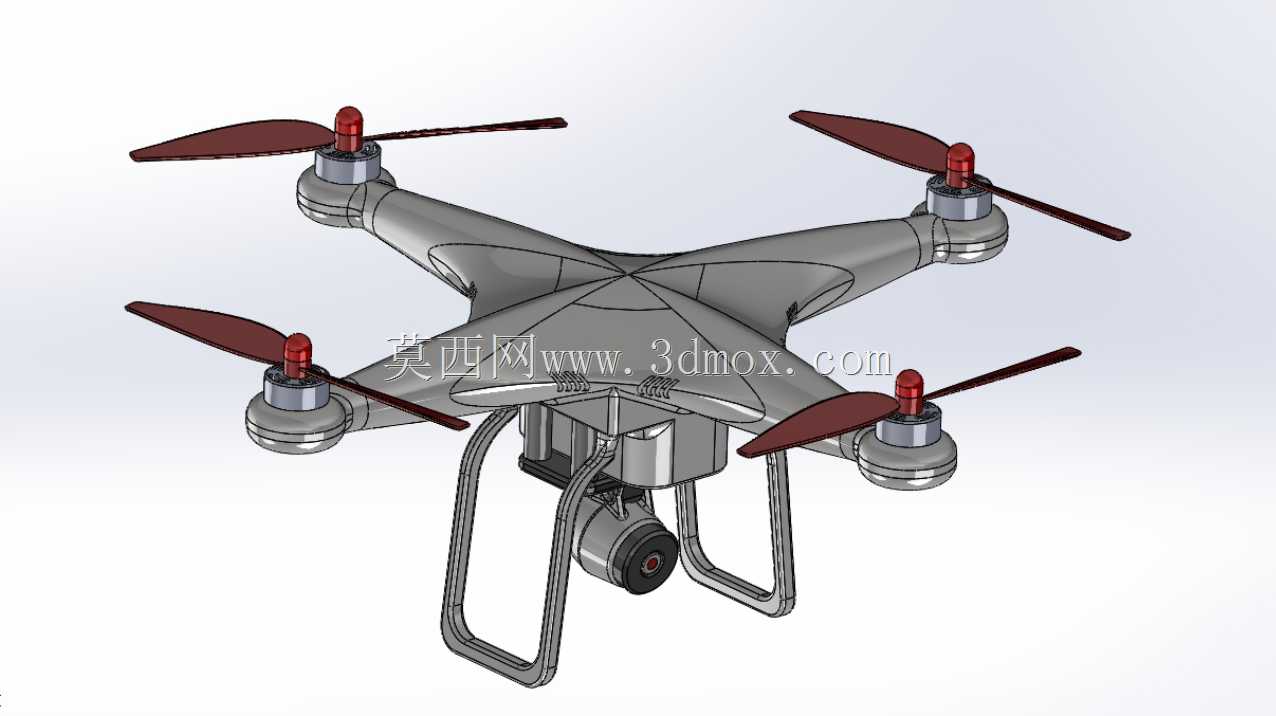

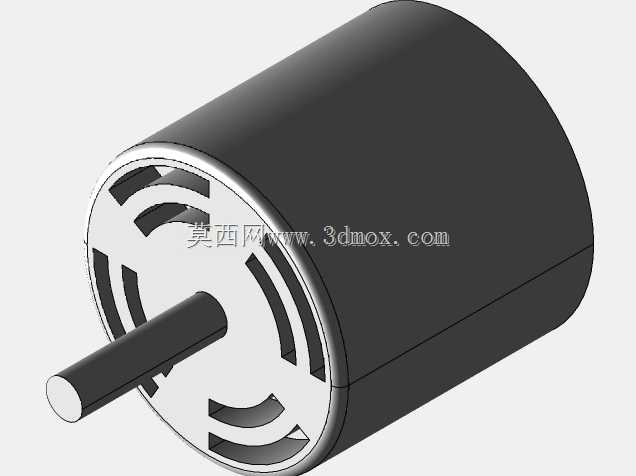

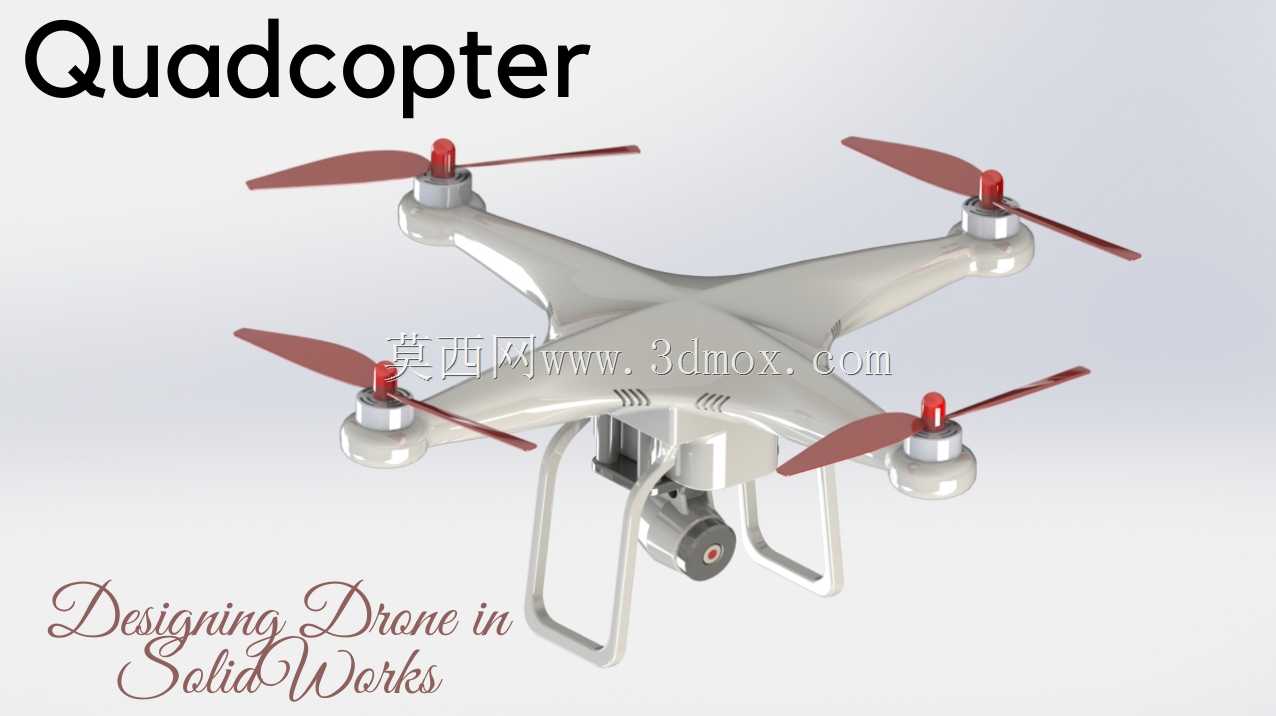

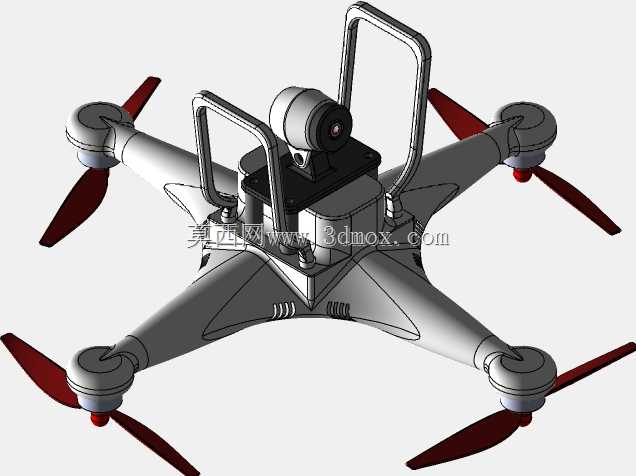

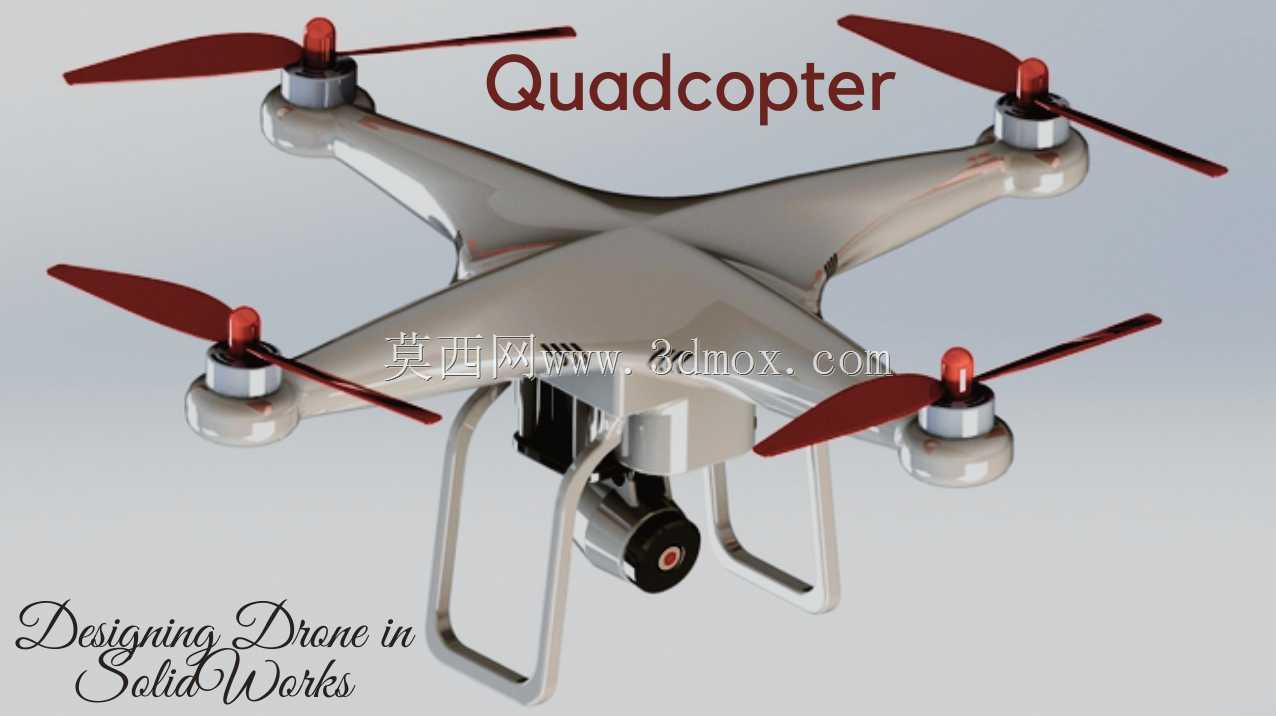

　　从整体构型来看，采用经典的X型四轴布局，四个机臂从中心主机身呈放射状均匀延伸，相邻机臂夹角为90度，这种布局的优势在于动力输出对称，飞控参数调校难度低，姿态调整时的力矩响应更线性，不管是定点悬停还是低速航线飞行，都能保持较好的姿态稳定性。机臂与中心机身的连接位置做了加厚过渡处理，避免电机持续运转产生的振动在连接位置形成应力集中，长期使用出现机臂断裂的问题。每个机臂末端的电机安装座预留了标准的电机安装孔位，适配常用的22、23系列外转子无刷电机，安装座与机臂主体之间设置了微小的减震倒角，能够过滤一部分电机高速转动产生的高频振动，减少传递到机身主体的振动量。

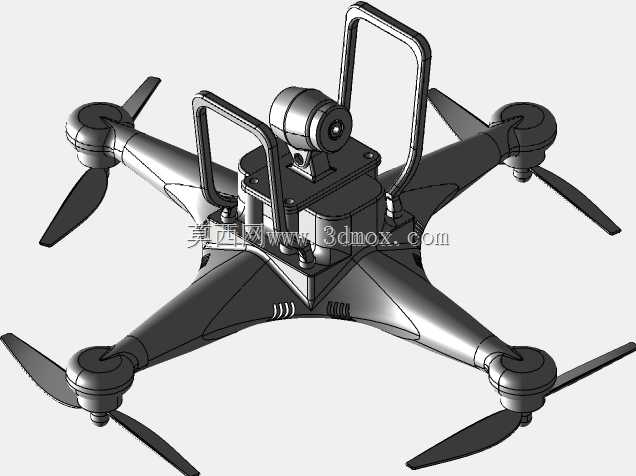

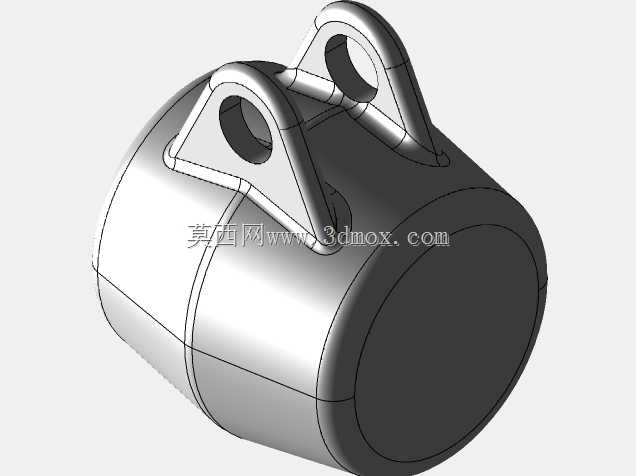

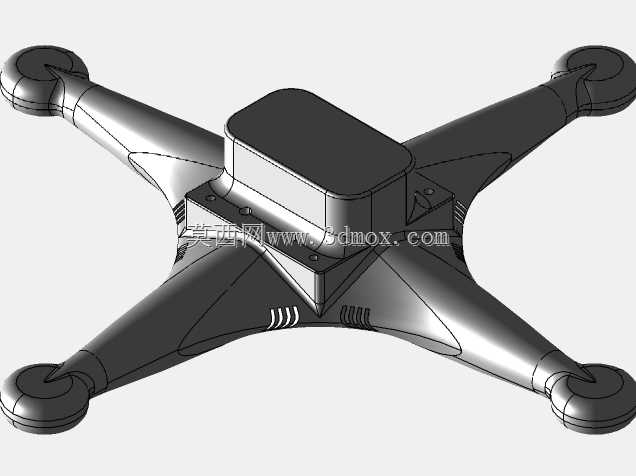

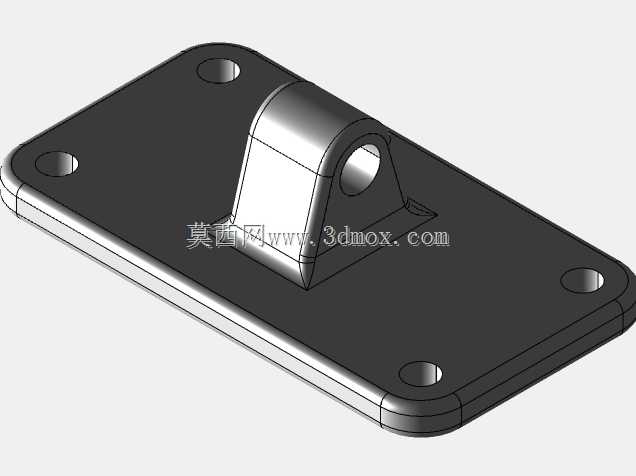

　　中心机身部分采用上下两层的板件拼接结构，上层预留飞控、电调、电池、GPS模块的安装空间，各个电子元件的安装位都设置了对应的定位柱与走线槽，方便装配时梳理线路，避免电源线与信号线交叉缠绕产生信号干扰。下层主要用于挂载航拍云台，挂载位置处于整机的重心正下方，能够减少云台负载变化对整机重心的影响，挂载接口采用快拆式设计，可根据作业需求更换不同重量的影像采集设备，挂载点的承重范围覆盖常规的运动相机到轻量化微单设备，满足不同清晰度的航拍作业需求。

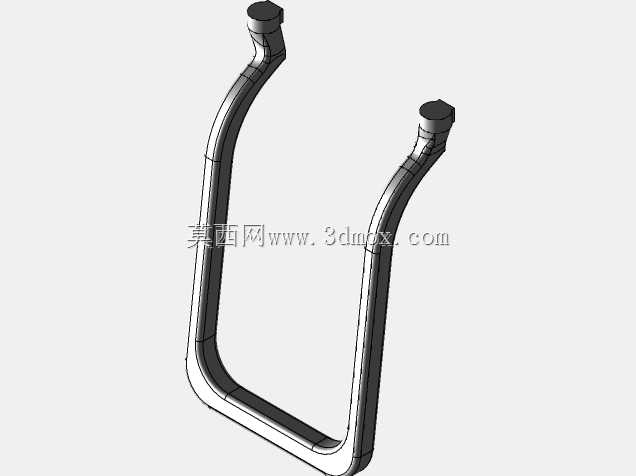

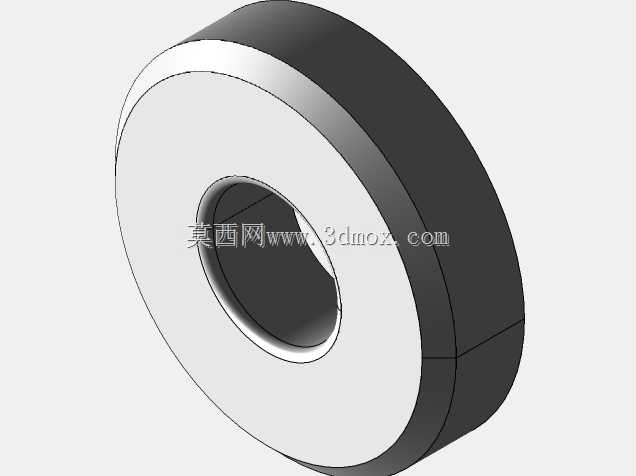

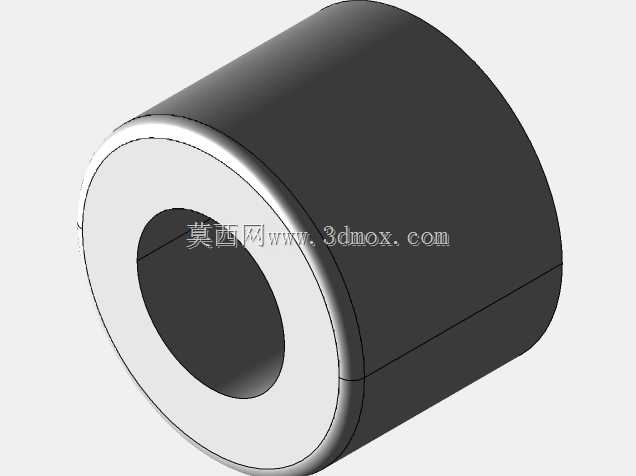

　　起落架部分采用一体式U型弯杆结构，从机身下部两侧向下延伸，着陆接触点的横向跨度大于机身宽度，纵向长度覆盖云台挂载的前后边界，能够在硬着陆时为机身和挂载设备提供足够的缓冲空间，避免云台直接触碰地面造成损坏。起落架支杆采用中空薄壁结构，在保证结构抗冲击强度的前提下尽可能降低自重，减少不必要的续航损耗，支杆与机身的连接位置设置了减震胶垫，能够吸收着陆时的冲击载荷，避免冲击力直接传递到机身内部的电子元件上。

　　螺旋桨采用两叶式设计，桨叶的翼型经过低速效率优化，在常规巡航转速下能够提供足够的升力，同时保持较低的转动噪音，相邻机臂的螺旋桨转动方向相反，能够抵消自旋力矩，保证飞行时机身不会出现自发偏转。桨叶与电机输出轴的连接采用快拆式桨座，日常收纳时可以快速拆卸桨叶，减少整机的收纳体积，方便外出作业时携带转运。

　　在安装边界的设计上，整机对角电机轴的轴距控制在350mm级别，属于便携型四旋翼飞行器的常规尺寸，装配完成后的整机高度（含起落架）控制在120mm以内，搭配常规3S锂电池时的起飞重量控制在1.2kg左右，单人即可完成外场作业的携带与起降操作。机臂的长度经过精确计算，螺旋桨转动时的桨尖轨迹不会触及机身挂载的云台设备，也不会在飞行过程中进入航拍镜头的取景范围，避免出现桨叶穿帮影响拍摄效果的问题。机身各个部件的装配公差控制在0.2mm以内，保证四个机臂的电机安装平面处于同一水平面上，避免出现安装平面倾斜导致的动力输出偏移，减少飞控的姿态修正负担，提升飞行时的稳定性。

　　从结构强度的角度考虑，机架主体受力部件的壁厚经过受力仿真校核，在1.5kg的最大起飞重量下，机臂的最大形变量不超过0.5mm，不会因为飞行中的气动载荷出现明显的形变影响飞行精度。各个连接位置的紧固件都采用标准规格，日常维护更换时不需要特殊定制配件，降低后期的运维成本。走线位置都做了圆角处理，避免装配时尖锐的边角割破线路绝缘层造成电路故障。电池安装位设置了绑带固定结构与防滑胶垫，能够在飞行过程中牢牢固定电池，避免机动飞行时电池移位导致重心偏移，影响飞行安全。
