折叠式四旋翼航拍小型无人机结构设计

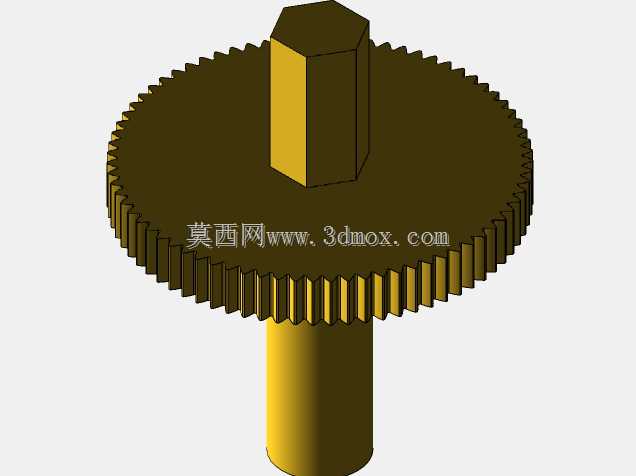

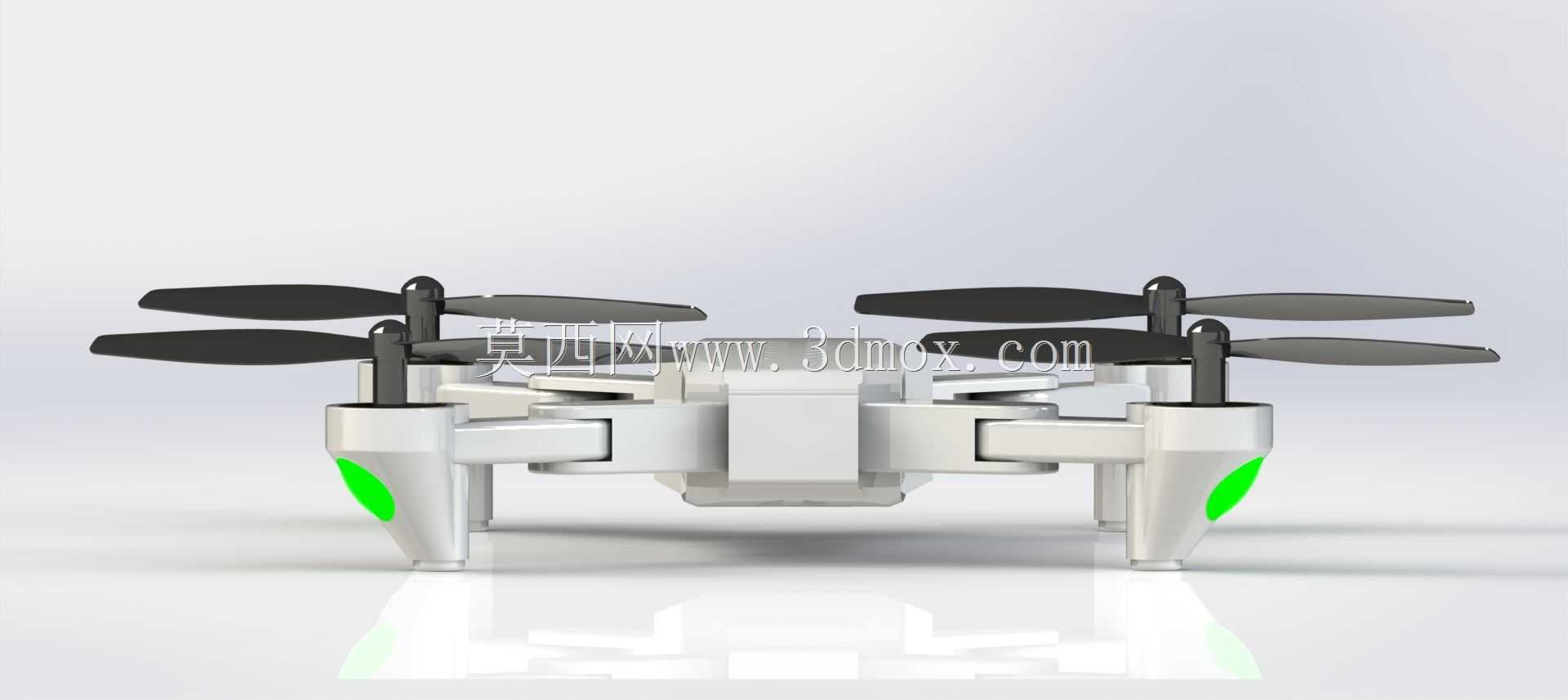

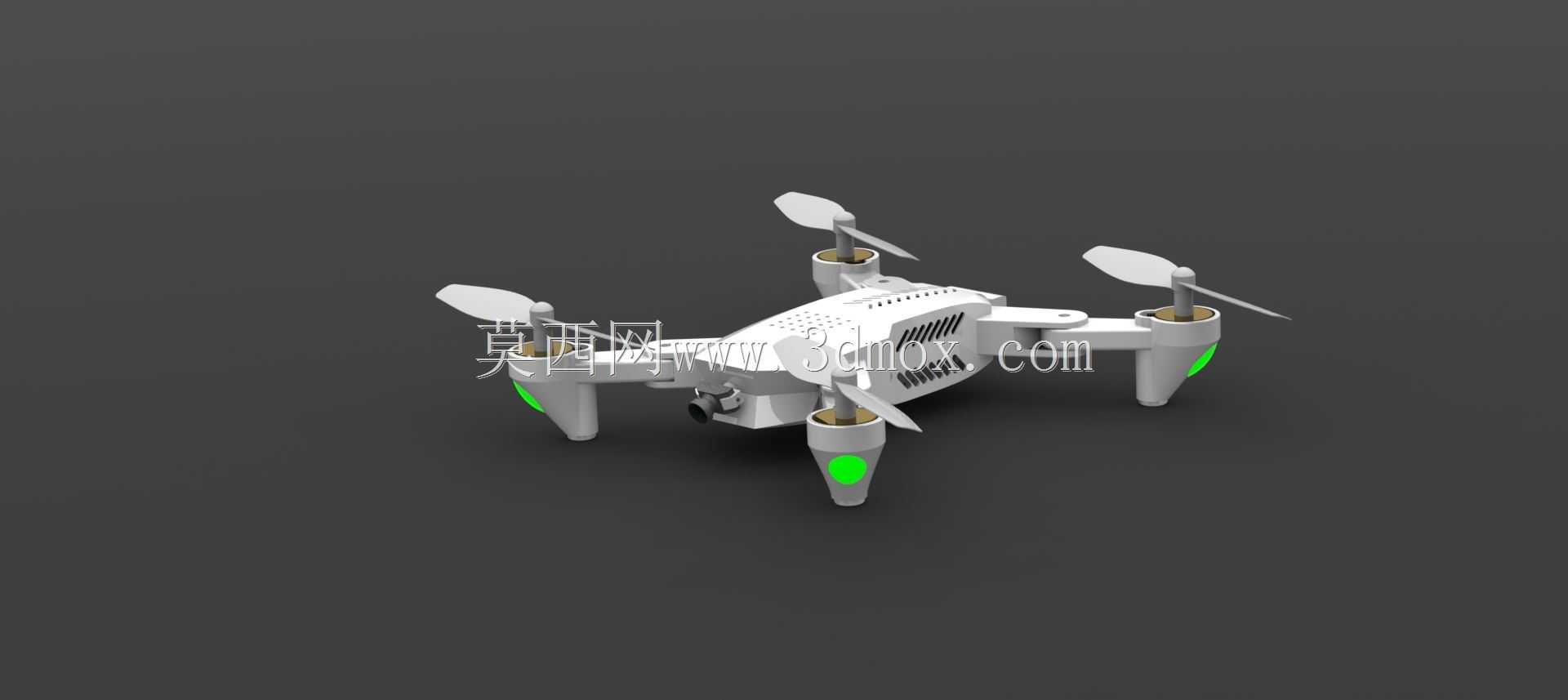

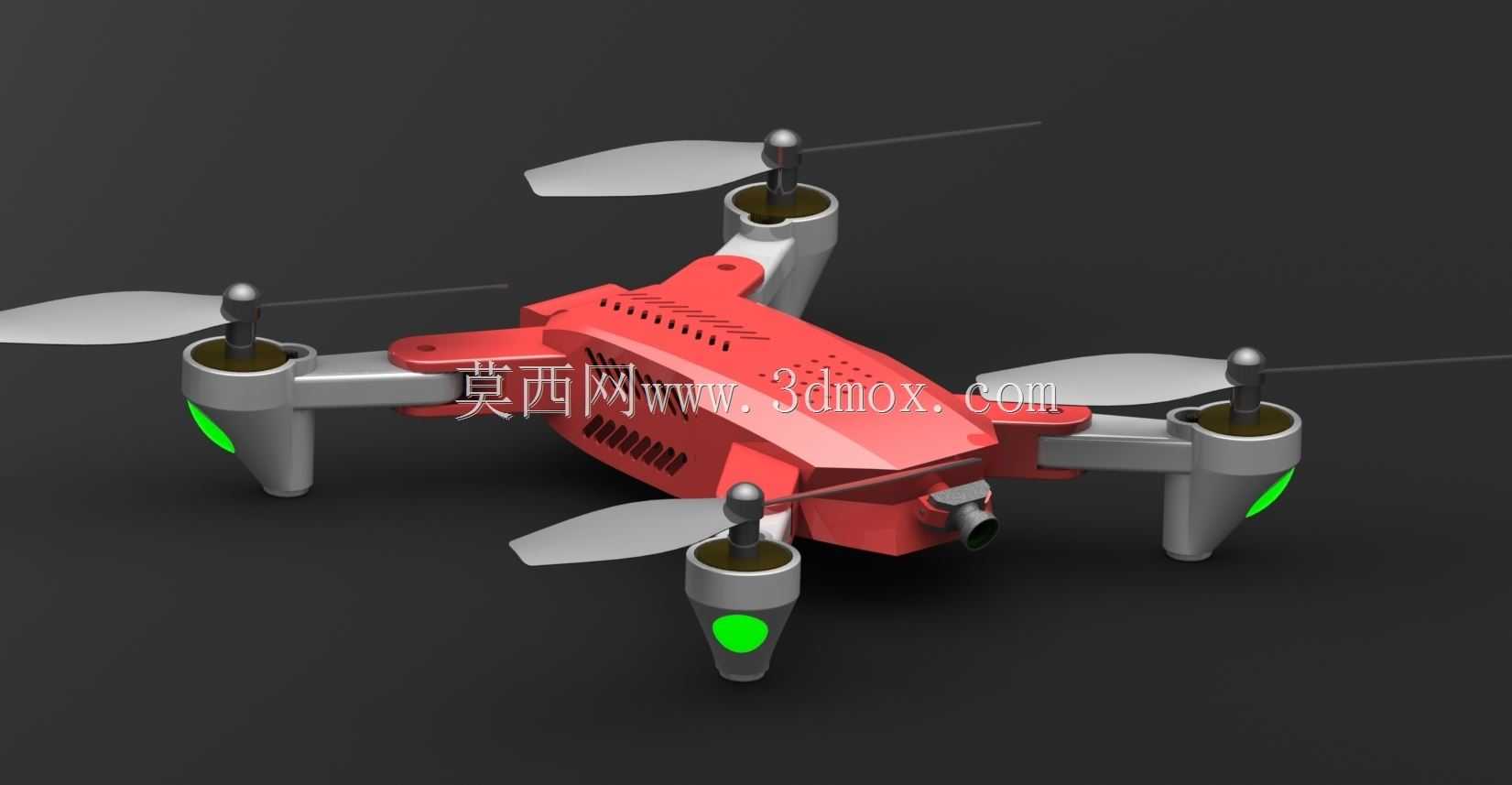

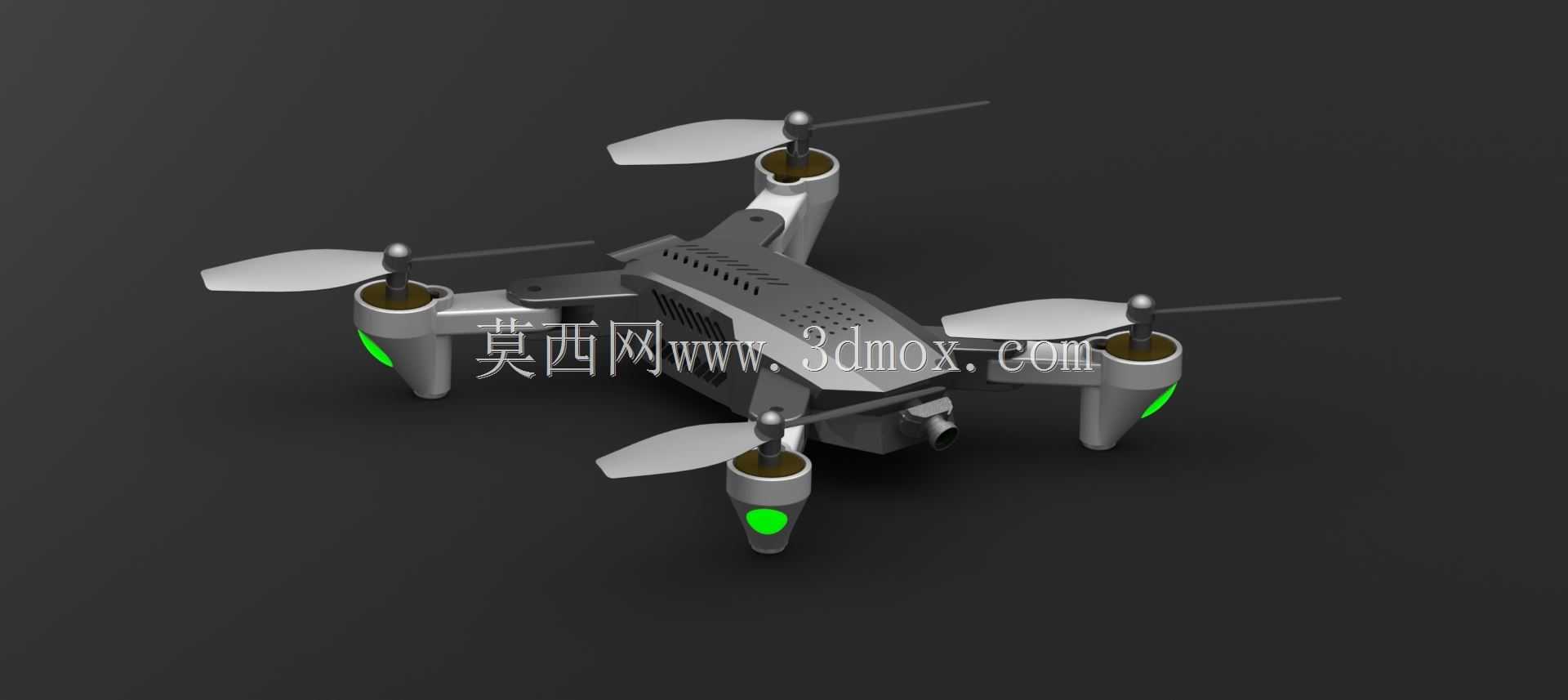

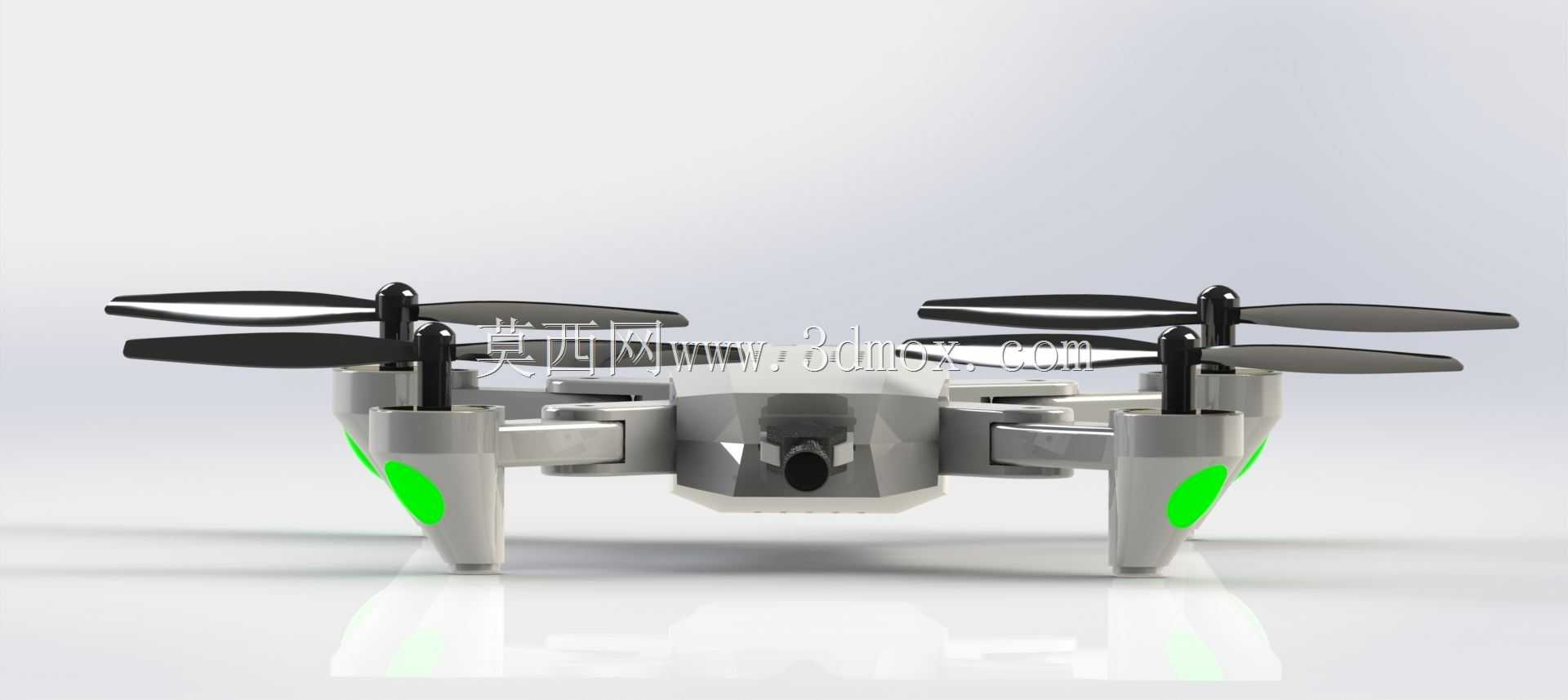

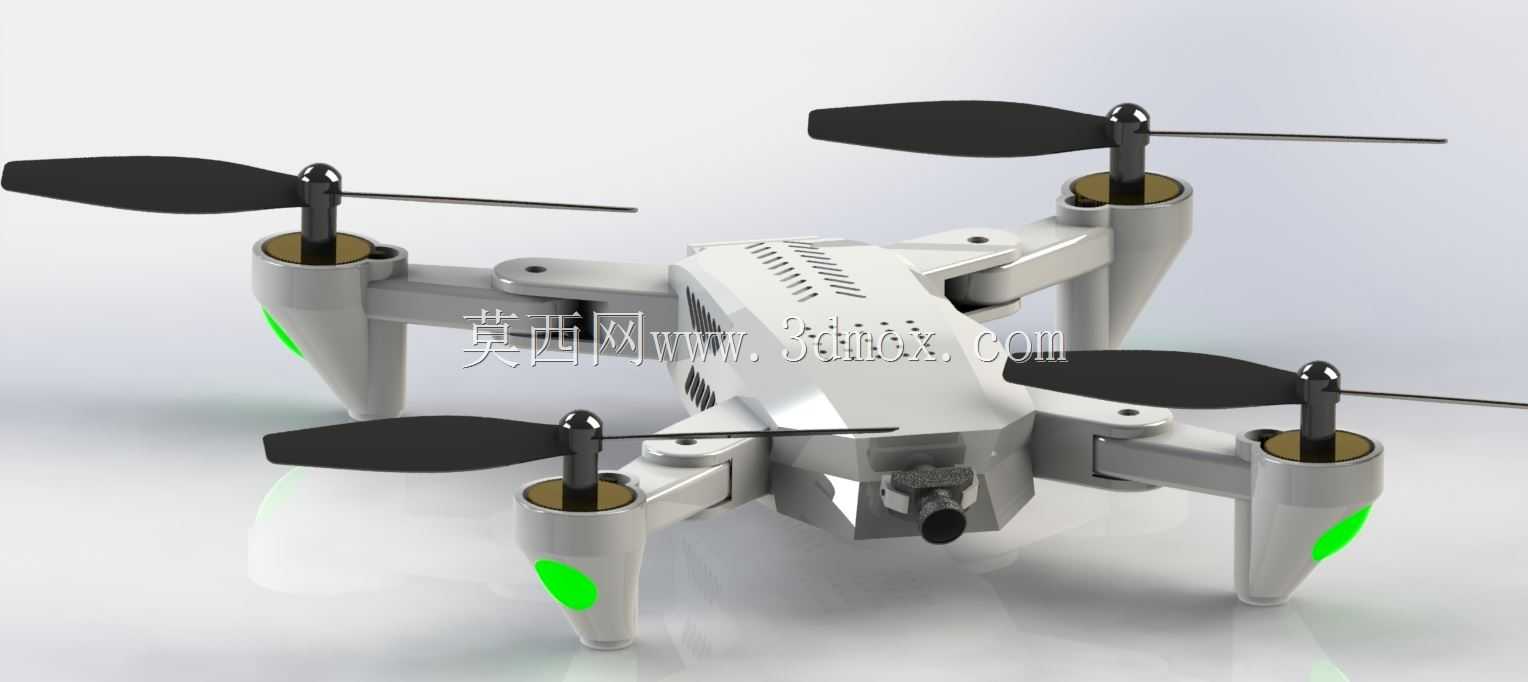

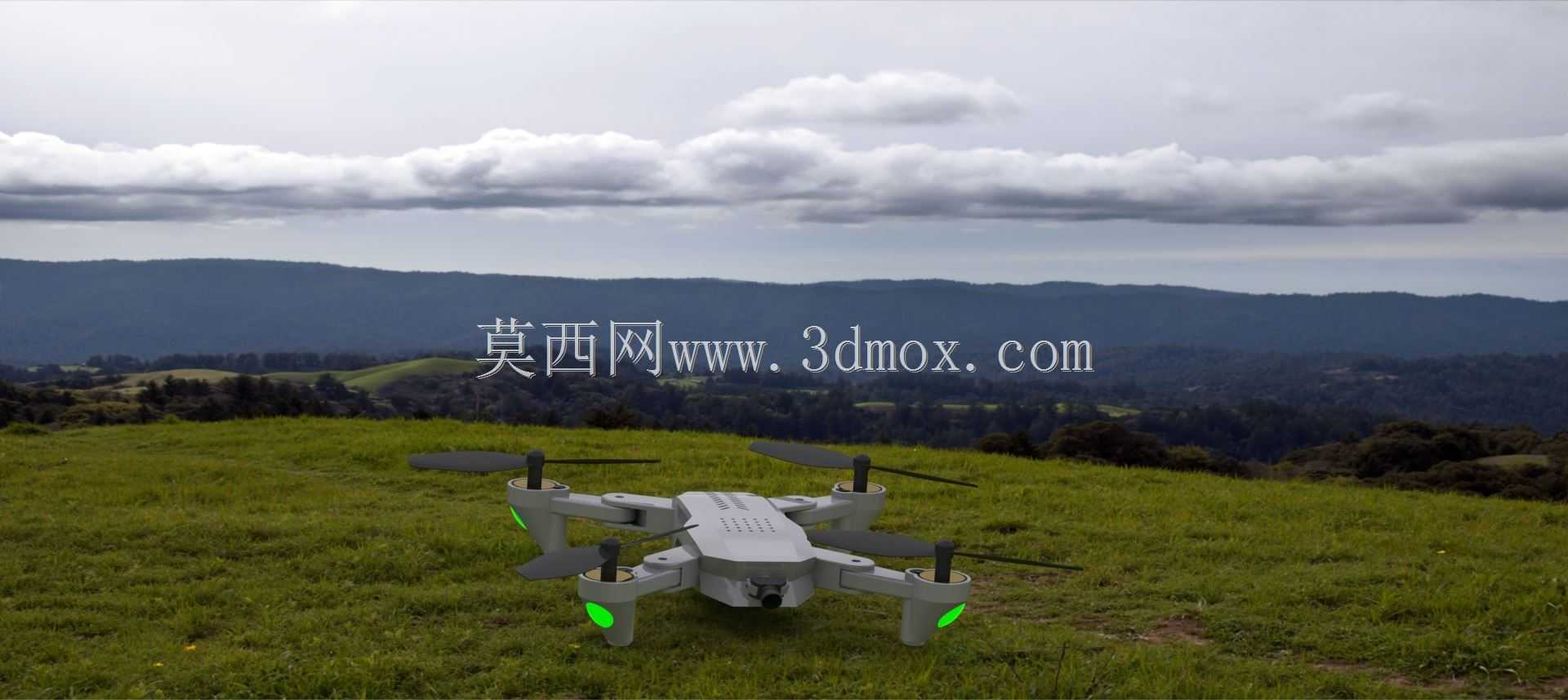

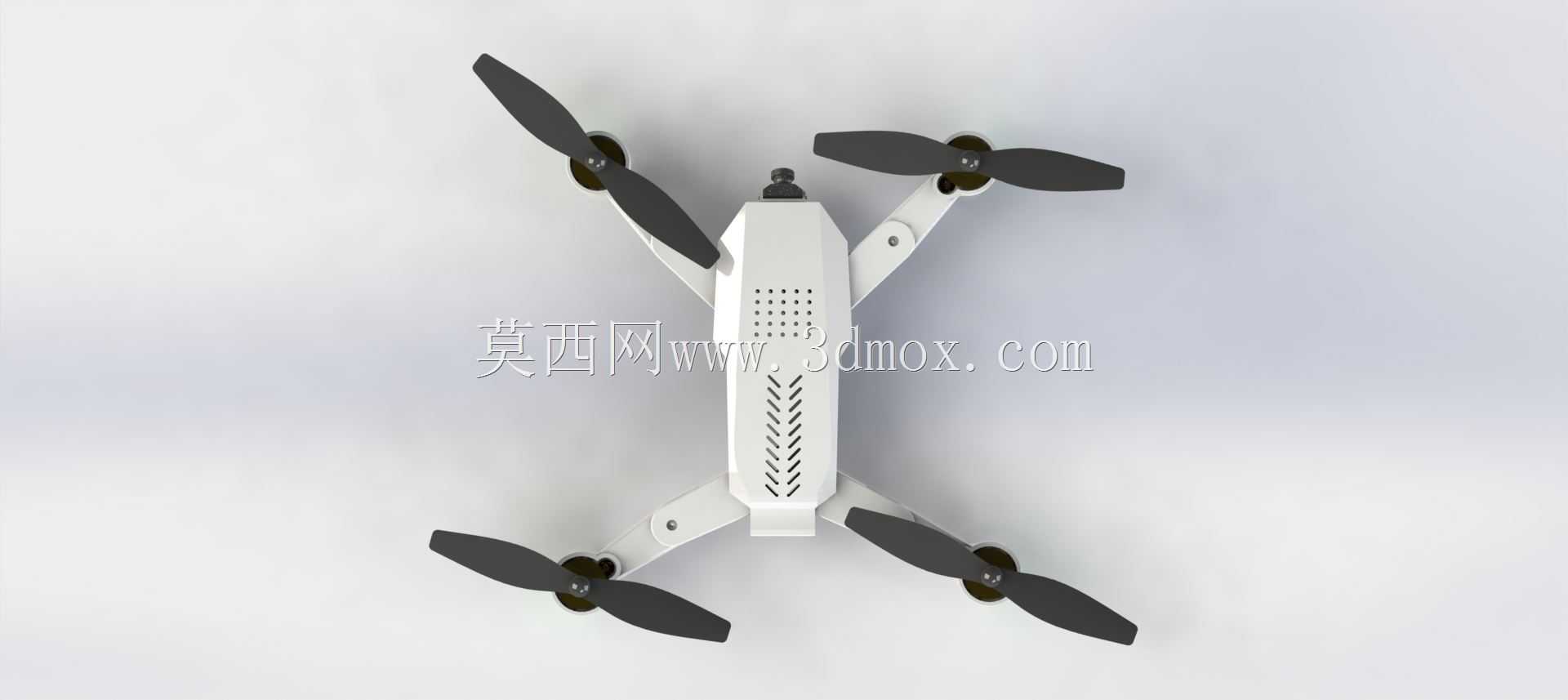

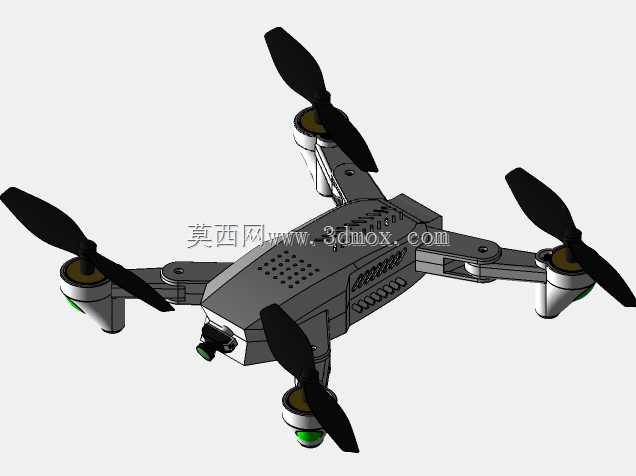

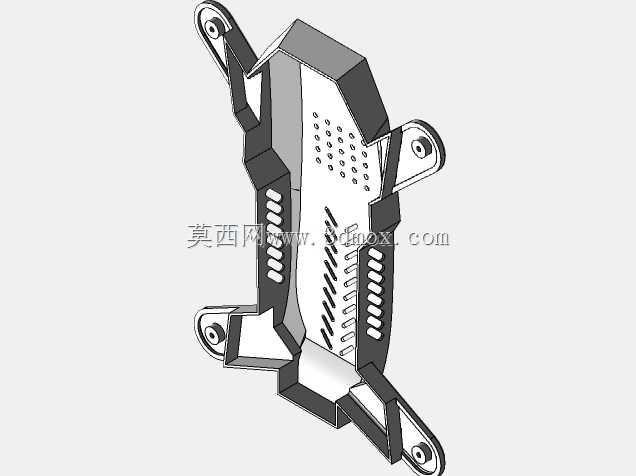

　　这款折叠式四旋翼飞行器的结构设计，首先要匹配消费级近景航拍、室内外短距航飞的实际使用场景，日常可用于小型活动跟拍、教学演示航飞、低空近距取景等场景，机臂采用折叠式布局，收纳状态下整体外廓尺寸控制在掌心可握持的范围，展开后四个旋翼的动力单元对称分布，旋翼旋转形成的动力圆无重叠干涉，机臂与主机身的铰接位置设置了定位止口，展开后可自动锁止，避免飞行过程中机臂受气流扰动出现位移偏差。主机身采用一体化上壳与下盖的扣合结构，内部预留了飞控板、电池仓、摄像模组的安装空间，电池仓设置在机身重心位置，保证整机重量分布对称，避免飞行时出现重心偏移导致的姿态控制偏差。前端的摄像模组安装位预留了俯仰调节的活动间隙，可匹配小角度的镜头调整需求，

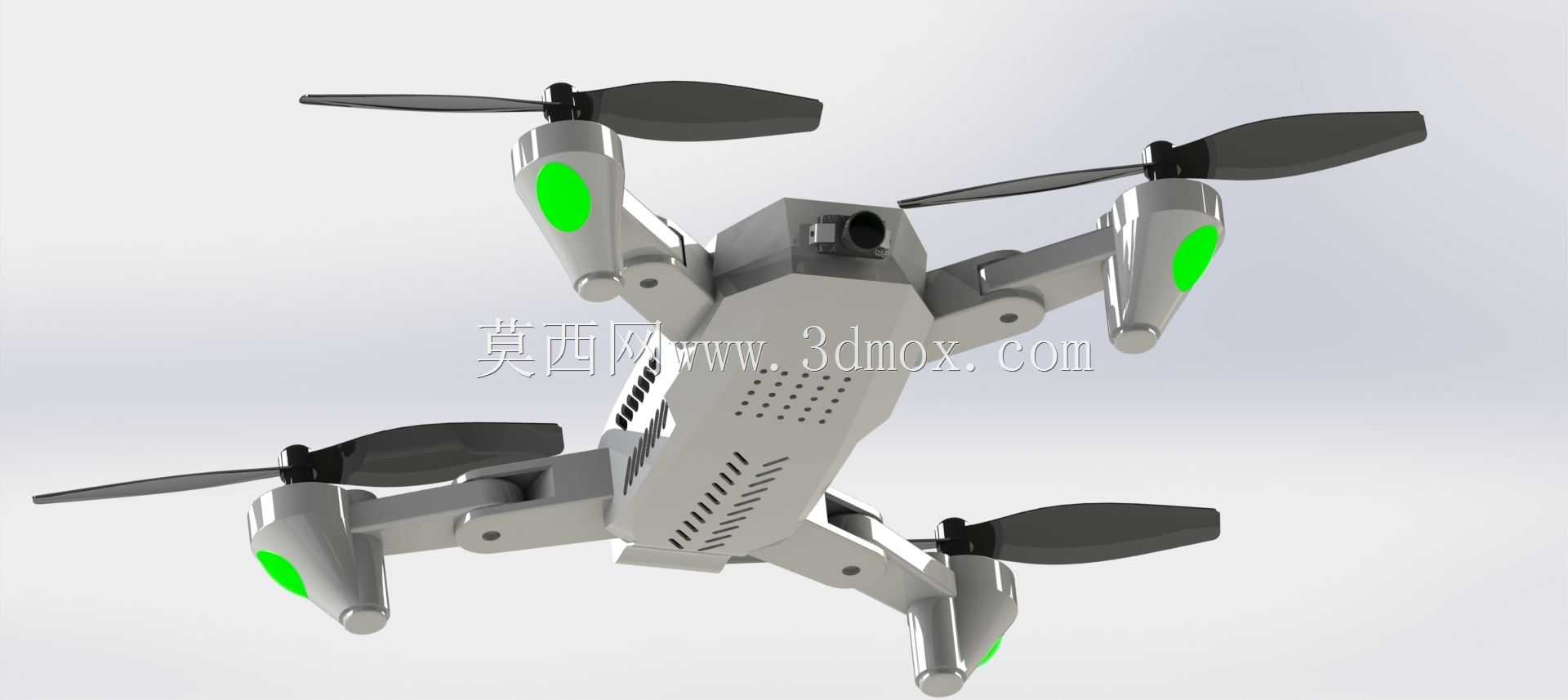

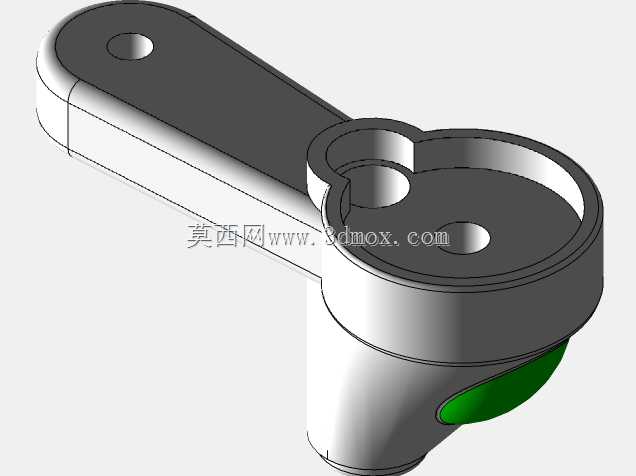

　　满足不同取景角度的拍摄要求。四个机臂末端的动力单元安装座，同轴设置了电机安装孔与旋翼固定位，机臂下方预留了状态指示灯的安装槽，指示灯朝向斜下方，飞行过程中地面操作人员可清晰识别设备的飞行状态与机头朝向。旋翼采用两叶式快拆结构，与电机输出轴的配合采用卡扣式连接，日常收纳时可快速拆卸旋翼，进一步缩小收纳体积，旋翼的翼型采用低雷诺数下的高升阻比设计，在小尺寸电机的动力输出范围内可提供足够的升力，同时降低飞行过程中的气动噪音。机身表面开设了多组散热通槽，对应内部飞控板、电调的发热位置，飞行过程中气流可通过通槽带走设备工作产生的热量，避免长时间飞行出现元器件过热的问题。机臂的折叠转轴处设置了阻尼结构，折叠过程中不会出现自由松脱的情况，

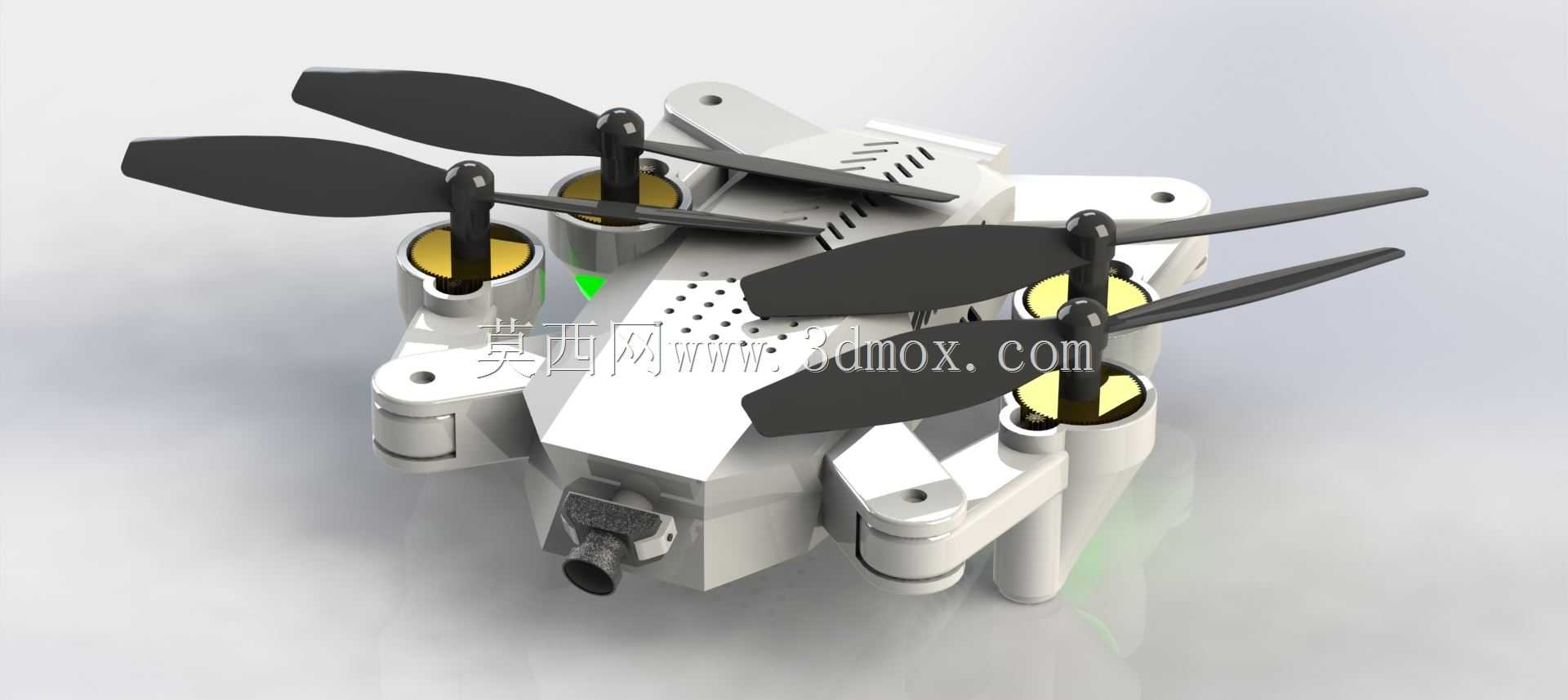

　　收纳时机臂可贴合机身侧面，不会额外增加收纳厚度。整机的安装边界需要注意，折叠状态下所有突出部件均不超出机身外廓，避免收纳时刮蹭其他物品，展开状态下四个机臂的锁止结构需要完全卡入定位槽，保证机臂与机身的连接刚度，避免飞行时出现共振。起落部分采用机臂末端的一体化支撑结构，无需额外加装起落架，降落时四个支撑点可平稳承托整机重量，支撑点的位置避开了摄像模组的取景范围，不会对拍摄画面造成遮挡。机身内部的走线槽沿机臂内部贯通，动力电机的连接线可通过机臂内部的走线空间引入主机身，避免线材外露影响气动外形，同时降低线材被旋翼刮碰的风险。整机的重量分配经过反复调整，四个旋翼端的重量差控制在极小范围内，飞控的姿态调整负载可降到最低，提升飞行时的稳定性。

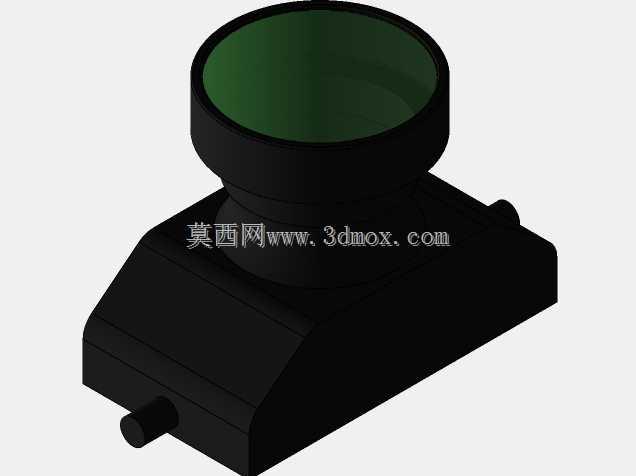

　　在结构强度设计上，机臂采用兼顾韧性与强度的材质选型，日常轻微磕碰不会出现断裂变形，主机身的壳件在安装孔位处做了局部加厚处理，螺丝锁附时不会出现柱位开裂的问题。电池仓的盖体采用滑扣式固定，更换电池时无需额外工具，可快速完成电池拆装，满足连续飞行的使用需求。摄像模组的安装位设置了减震垫安装槽，可加装缓冲减震垫，降低飞行时的机体震动对拍摄画面清晰度的影响。状态指示灯的透光件采用嵌入式安装，与机臂外表面齐平，不会额外增加飞行风阻。
