SG90舵机配套L型立式安装固定支架

　　做小型自动化教具、桌面级机械结构开发的工程师，大概率都碰到过SG90舵机的固定痛点：这类9g微型舵机本身输出扭矩有限，外壳是塑料材质，直接用双面胶或者扎带固定的话，频繁正反转的工况下很容易出现移位，输出轴的同轴度一旦偏移，轻则舵机负载增大抖舵，重则扫齿报废。这款立式L型支架就是针对这类场景做的配套固定结构，专门适配标准尺寸SG90舵机的安装需求。

　　从实际使用场景来看，这类支架覆盖的范围很广：桌面级四自由度机械臂的底座关节固定、小型航模舵面的安装基座、创客教育类智能小车的转向机构固定、3D打印自动化小装置的动作执行端支座，甚至是小型摄像头云台的俯仰轴固定，都能用到这类结构。相比卧式平躺安装的支架，立式L型结构能把舵机的输出轴高度抬升，给摇臂转动留出足够的回转空间，不会出现摇臂转动时蹭到安装底板的问题，在垂直方向的空间利用率上更有优势。

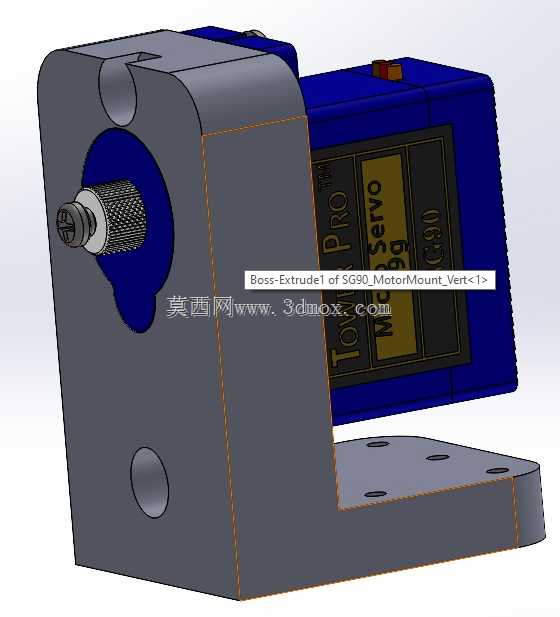

　　结构设计上，支架整体采用L型折弯的一体式结构，竖直安装面和水平安装面呈90度直角，保证安装后舵机输出轴和水平安装面的垂直度，避免输出轴承受额外的径向力。竖直面上开有和SG90舵机安装孔位完全匹配的定位孔，同时预留了舵机出线的避让空间，舵机嵌入安装位之后，上下两个定位凸台刚好卡住舵机外壳的上下边缘，不需要额外打胶就能限制舵机的周向转动，舵机工作时的反扭矩直接通过支架传递到安装底板，不会出现舵机本体跟转的情况。输出轴位置开有圆形避让孔，孔径比舵机输出轴直径大2mm，既不会干涉输出轴的转动，也能给舵机摇臂的安装留出足够的操作空间，安装十字摇臂或者圆盘摇臂的时候，工具可以直接穿过避让孔锁紧固定螺丝。

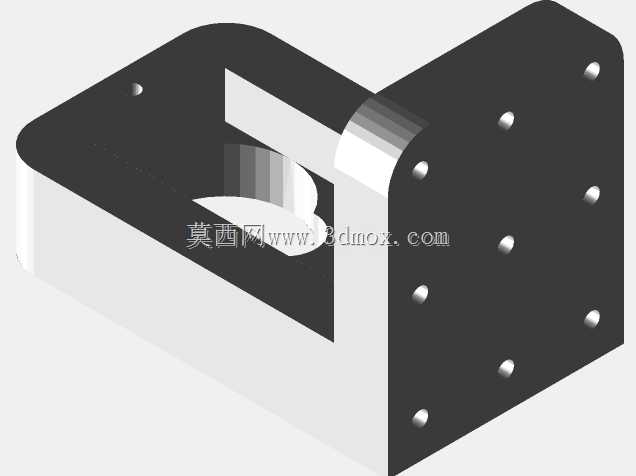

　　水平安装面上开有四个沉头安装孔，孔位间距按照标准2020铝型材的槽距设计，既可以用M3沉头螺丝直接固定在铝型材框架上，也可以用自攻螺丝固定在3D打印的结构件、木质或者亚克力底板上，沉头孔的深度设计刚好能让M3螺丝的头部完全埋入支架表面，不会突出平面影响安装平整度。竖直面和水平面的衔接位置做了圆角过渡，避免应力集中，不管是3D打印制作还是机加工制作，这个位置都不会因为应力集中出现断裂的情况，能承受SG90舵机满负载工作时的反作用力。

　　安装边界方面，支架竖直面的高度刚好和SG90舵机的本体高度匹配，舵机完全嵌入之后，尾部不会突出支架背面，安装时不需要额外给舵机尾部预留避让空间；水平安装面的宽度比舵机宽度宽出10mm，四个安装孔分布在水平面上，固定之后的支撑面足够大，舵机带负载转动时整个支架不会出现翘边的情况。输出轴中心距离水平安装面的高度经过精准核算，安装标准SG90十字摇臂之后，摇臂转动到最低位置时距离安装面还有3mm的间隙，不会出现刮蹭底板的问题，给摇臂上安装的执行件留出了足够的运动空间。

　　实际选型使用的时候需要注意，这款支架是专门适配SG90这类9g微型舵机的，安装孔位和腔体尺寸都是按照SG90的标准外形尺寸设计，更大尺寸的MG996R这类舵机无法安装；如果是用于频繁正反转、负载接近SG90额定扭矩的工况，建议选用金属材质加工的支架，3D打印的PLA材质支架适合负载较轻、演示类的场景使用。安装时先把舵机嵌入竖直面的安装腔，用两颗M2的自攻螺丝从竖直面背面把舵机锁紧在支架上，再把支架通过水平面上的四个沉头孔固定在设备基座上，最后安装舵机摇臂即可，整个安装过程不需要额外做孔位适配，所有配合尺寸都已经做了公差预留，不会出现装不上的情况。
