3010规格微型直流轴流散热风机结构

　　这款30mm见方的微型轴流风机，是紧凑型电子设备风冷散热方案里的核心执行部件，日常在嵌入式工控板、小型激光驱动模块、桌面级3D打印机控制仓、便携检测仪器内部、迷你主机散热风道、LED小型驱动电源这类安装空间极度受限的场景里大量使用，核心作用是通过定向气流带走密闭腔体内功率器件累积的热量，避免芯片、功率管、阻容元件因结温过高触发降频、寿命衰减甚至热击穿失效。

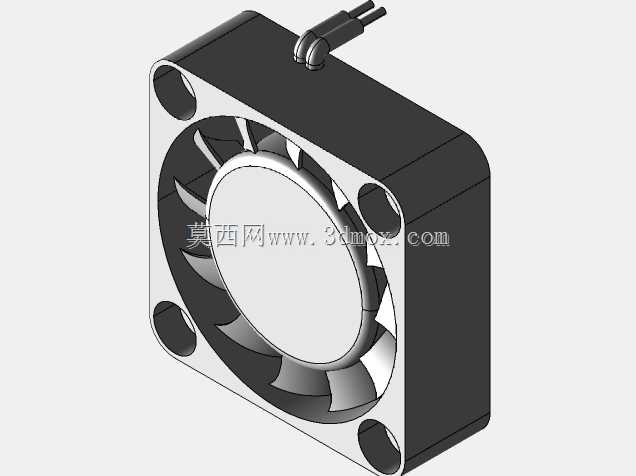

　　从结构设计逻辑来看，这款风机采用外框一体式注塑成型的方案，外框四个角预留了贯通的安装孔位，孔位中心距严格匹配30mm外形的通用安装规范，安装时可通过M2自攻螺丝或者配套的减震橡胶钉直接固定在设备壳体或者散热鳍片的支架上，安装孔做了沉台设计，螺丝锁付后头部不会突出外框平面，不会额外占用Z向安装空间，整组风机厚度为10mm，属于同规格里的薄型设计，能塞进厚度仅12mm的狭窄设备腔体里，不会和周边的电容、接插件、排线产生结构干涉。外框的进出风侧做了微小的导流圆角，能降低气流进出风框时的湍流损耗，一定程度上降低同转速下的风噪表现。

　　叶轮部分采用七片后掠式叶片设计，叶片的型线经过气动优化，在30mm的有限回转直径内，尽可能提升单位转速下的风量输出，叶片和外框内壁的径向间隙控制在0.3mm以内，既避免叶轮高速旋转时和外框产生刮蹭，又能减少间隙处的气流回流损失，提升风机的送风效率。叶轮中心的轮毂部分做了内凹设计，内置转子磁环和轴承安装位，这款风机采用滚动轴承结构，相比同尺寸的含油轴承，在更高的工作温度区间内能保持更长的使用寿命，同时启动电压更低，在低电压供电场景下也能顺利启动，不会出现卡滞停转的问题。

　　出线端采用侧出式的双线设计，出线位置做了应力释放的护线结构，避免设备组装时拉扯线材导致内部焊点脱开，线材长度可根据实际设备的布线需求调整，出线方向平行于风机安装平面，不会在出风侧形成风阻，也不会占用风机轴向的布线空间。在实际选型适配时，需要注意这款风机的送风方向是从框架开孔侧朝向轮毂侧吹出，安装时要和设备内部的散热风道走向匹配，避免装反导致气流短路，无法把热量带出设备腔体；如果设备使用场景存在持续振动，建议搭配橡胶减震钉安装，能降低风机运转时的振动传递，减少设备整体的共振噪音。

　　建模过程中，对叶轮的叶片曲面做了连续曲率处理，保证曲面顺滑无突兀折角，还原实际注塑件的脱模特征，外框的安装孔、护线结构、轴承位的尺寸都按照实际量产的公差要求做了预留，结构工程师在做设备整体布局时，可以直接调用这个模型做干涉检查，不需要再额外核对安装尺寸，能有效缩短结构设计阶段的选型验证周期，避免后期打样时出现安装位不匹配、空间不足的问题。这类微型风机的选型还要匹配设备的温升需求，不同转速版本的风量、风压参数有差异，建模时保留了叶轮和外框的参数化特征，后续如果需要调整叶片角度、更换轴承类型、修改出线位置，都可以在原有模型基础上快速修改，不需要重新从零开始绘制结构。
