NEMA17规格步进电机高精度三维结构

　　在桌面级3D打印机的运动轴驱动、小型数控雕刻机的进给传动、实验室自动化液体处理平台的点位移动、桌面型贴标机的送标驱动这类对安装空间有严格限制、对低速运行扭矩有明确要求的轻载自动化场景里，NEMA17规格的步进电机是应用占比极高的执行元件。这类电机的安装法兰遵循统一的行业尺寸规范，法兰安装孔的中心距为42mm，是小功率步进驱动场景里的通用规格，很多小型自动化设备的结构设计阶段，都会优先预留该规格电机的安装位，以此降低后续选型适配的成本。

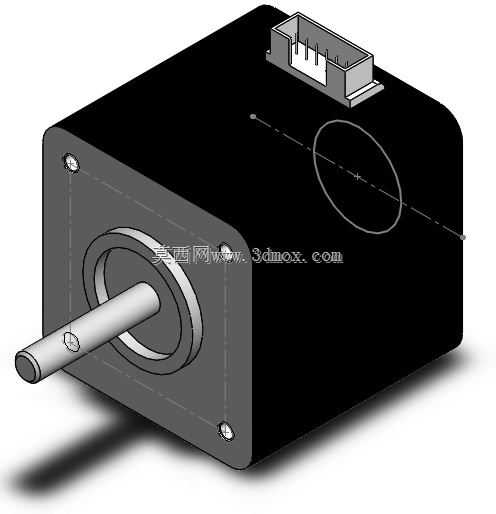

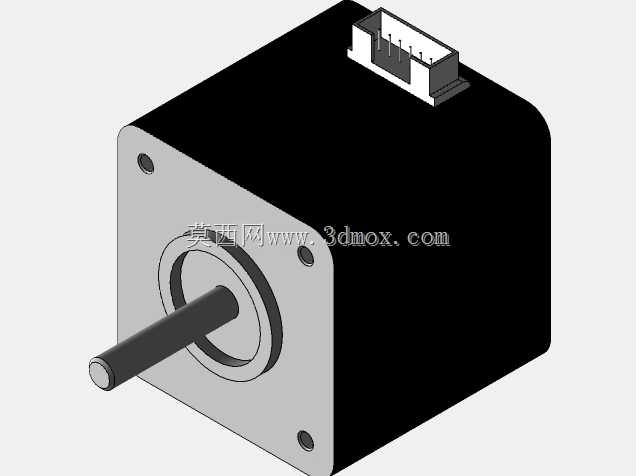

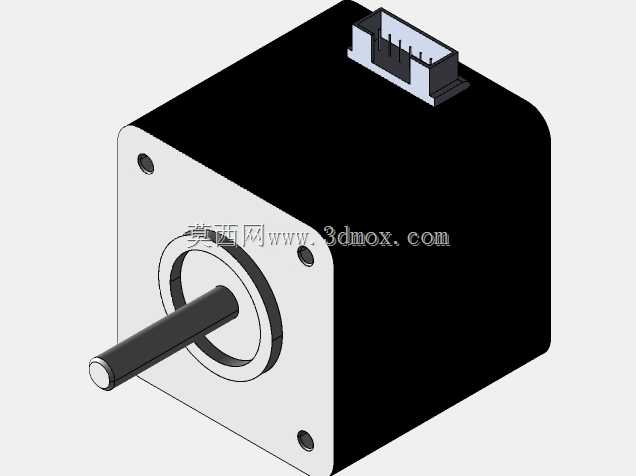

　　从结构设计的角度看，这款步进电机的三维模型完整还原了量产实物的所有装配边界：主体为方形截面的定子壳体，表面做了哑光氧化处理的结构特征，壳体四个角预留了贯通的安装沉孔，沉孔的深度刚好适配M3规格的内六角圆柱头螺钉，安装时螺钉从电机前端法兰侧穿入，可直接固定在设备的安装立板或者电机支架上，不需要额外预留螺母的安装空间，这也是小规格步进电机通用的安装设计逻辑。前端伸出的输出轴为标准圆柱轴，轴端做了倒角处理方便装配联轴器，轴上加工的扁位结构是用来和同步轮、联轴器的紧定螺钉配合，避免传动过程中出现轴与传动件的相对滑动，保证开环控制下的传动精度。电机尾部的出线端集成了标准的接插件座，接插件的引脚排布、插接口的朝向都和实物完全一致，结构设计时可以直接在这个位置预留线束的弯折空间，避免出现装配时线束和周边结构干涉的问题。

　　做这类电机的三维建模时，首先要卡准的是安装配合的关键尺寸：法兰端面的定位止口直径是很多设计人员容易忽略的细节，这个止口是和设备安装板上的定位孔配合的，用来保证电机输出轴和传动部件的同轴度，如果建模时漏掉这个止口结构，后续做装配干涉检查时就无法发现同轴度偏差的问题，实际装配时很容易出现电机轴憋劲、运行噪音大、传动效率低的问题。其次是输出轴的伸出长度、轴径尺寸，这部分直接和联轴器、同步轮的选型匹配，轴的长度过长会导致传动件顶到电机前端盖，过短则会出现紧定螺钉无法有效锁紧的问题。另外电机主体的外形尺寸、接插件的突出高度也需要精准还原，很多紧凑型设备的安装空间非常局促，电机尾部和设备外壳之间的间隙往往只有几毫米，如果接插件的尺寸建模不准，很容易出现装配后盖不上外壳的问题。

　　从实际使用的功能特性来看，这款步进电机属于混合式步进结构，在低速运行时可以输出稳定的保持扭矩，不需要额外的减速机构就可以直接驱动轻载的直线运动模组，开环控制下的步距角精度可以满足大部分桌面级自动化设备的定位要求，不需要加装编码器做闭环反馈，整体方案的成本优势非常明显。在结构设计阶段调用这个三维模型时，可以直接在装配环境里完成电机支架的适配设计、同步带传动的中心距校核、线束走向的空间预留，不需要反复对照二维样品图纸测量尺寸，能大幅缩短结构设计的周期。同时模型里还原的安装孔位、止口、输出轴、接插件这些关键特征，都可以直接用来生成工程图的安装尺寸标注，指导后续的机加工和装配作业，避免因为建模尺寸和实物不符导致的零件返工。

　　在不同的应用场景里，这款电机的安装方式也有区别：在3D打印机的X/Y轴传动上，电机通常是水平安装在型材机架的侧面，输出轴直接连接同步轮带动同步带做直线传动；在小型旋转工作台的驱动上，电机会垂直安装在台面下方，通过联轴器直接连接回转支承的输入轴，不需要额外的传动换向结构；在一些小型蠕动泵的驱动结构里，电机则是通过安装支架固定在泵体侧面，输出轴直接连接泵头的滚轮架，结构非常紧凑。不管是哪种安装方式，核心的安装配合尺寸都是统一的NEMA17标准，这也是这类电机能够在小功率驱动场景广泛应用的核心原因——标准化的安装尺寸让不同厂商的产品可以直接互换，设备厂商不需要因为更换电机供应商而修改整体结构设计，大幅降低了供应链的适配成本。
