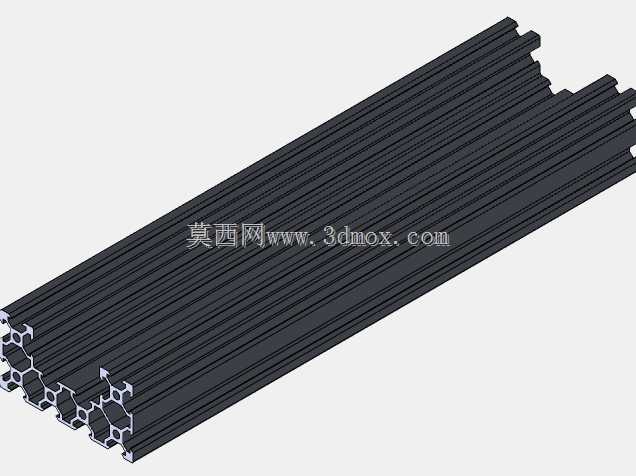

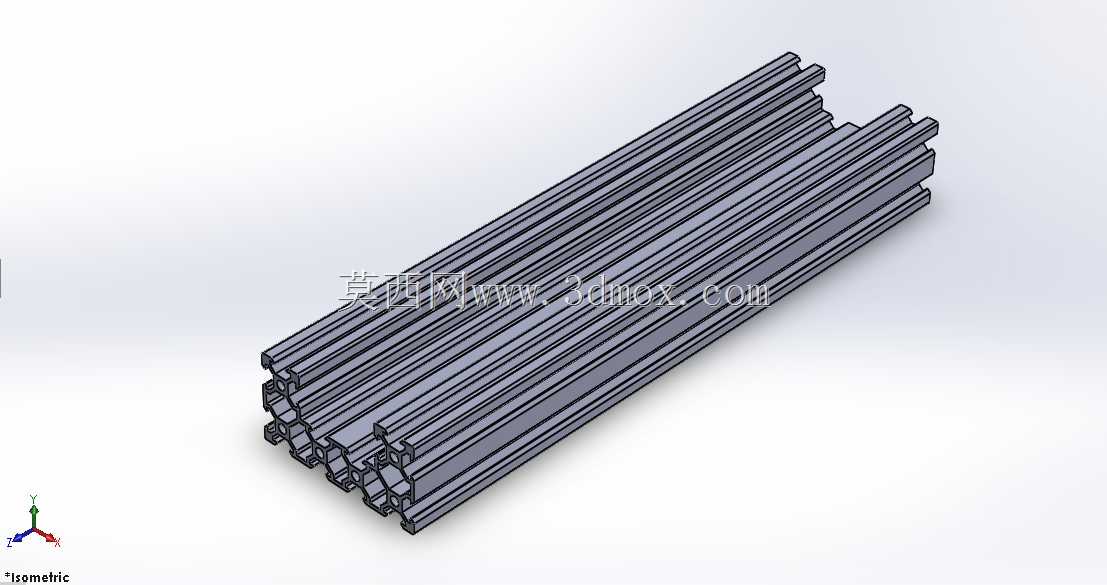

铝合金V槽C槽组合式型材梁支架

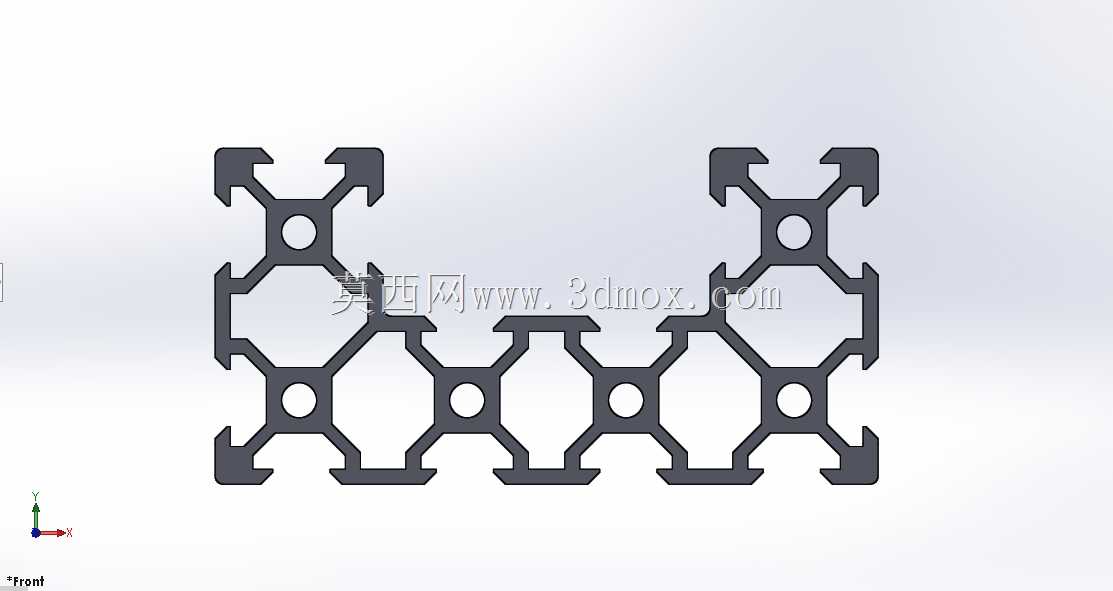

　　这类组合式铝制槽型支架，在轻型自动化输送线、桌面级实验工装架、3D打印设备运动框架、小型检测设备的支撑结构中应用十分广泛，相比传统的方管焊接支架，它的装配灵活性更高，后期调整工位、加装传感器或者附属组件时不需要重新做焊接、喷漆处理，只需要通过配套的T型螺栓、滑块螺母就能完成附件的固定，能大幅缩短非标设备的组装调试周期。从截面结构来看，这款支架采用了对称式的多腔体镂空设计，上下两端的V型槽可以直接配套V型滚轮实现直线导向功能，不需要额外加装线性导轨，在轻载、低速的直线运动场景里能省去导轨采购与安装的成本，中间的C型槽则主要用于支架之间的拼接固定，以及各类管线、拖链、感应开关的安装固定，槽口的尺寸经过标准化设计，

　　能兼容市面上主流的工业铝型材配套紧固件，不需要单独开模定制连接配件。设计过程中，首先考虑的是材料的挤压成型可行性，所有的内角都做了适配挤压工艺的圆角处理，避免尖锐内角导致挤压时出现应力开裂、模具磨损过快的问题，截面的壁厚保持均匀，没有出现局部过厚或者过薄的区域，保证挤压成型后的型材直线度符合装配要求，不会出现冷却变形导致的槽口错位。中间的镂空结构不是单纯为了减重，每一处镂空的位置都经过受力校核，在保证整体抗弯、抗扭强度满足轻载支撑需求的前提下，尽可能减少材料的用量，降低型材的单位重量，同时镂空的圆孔可以作为穿线孔或者辅助定位孔使用，组装时可以通过这些孔快速打入定位销，保证多段支架拼接时的同轴度。安装边界方面，

　　这款支架的截面宽度和高度都采用了标准工业型材的模数设计，和同系列的铝型材连接时不需要额外做转接件，两端的V型槽槽口角度为90度，和标准V型滚轮的接触面完全贴合，滚轮在槽内滚动时不会出现偏磨、卡滞的问题，C型槽的槽口宽度经过严格控制，配套的滑块螺母装入后不会出现晃动，锁紧后连接强度能满足常规的静态支撑需求。在实际设备搭建中，这类支架可以单根使用作为小型设备的支撑腿，也可以多根拼接组成整体框架，相邻两根支架通过角槽连接件或者内置连接件固定后，整体框架的稳定性足够承载几十公斤的设备负载，对于教学实验装置、小型电子组装线这类对框架重量、改装灵活性要求较高的场景，这类槽型支架的适配性远优于传统的钢制焊接框架。另外，

　　支架表面可以根据使用需求做阳极氧化处理，不同的氧化颜色可以区分设备的不同功能区域，比如带电区域的支架用红色氧化，运动区域的支架用黑色氧化，方便设备后期的维护与操作。需要注意的是，这类支架不适合重载、有强冲击载荷的场景，因为铝合金的弹性模量相比钢材更低，重载下会出现一定的挠曲变形，所以选型时需要根据实际的支撑跨距、负载重量核算型材的受力情况，跨距较大的位置需要加装加强筋或者配套的支撑立柱，避免长期受力出现永久变形。在三维建模过程中，这类挤压型材的模型需要重点保证槽口的尺寸精度，因为槽口是和其他配件配合的关键尺寸，建模时要严格按照挤压工艺的公差要求设置尺寸偏差，不能出现过定义或者欠定义的特征，方便后续出工程图时直接导出型材的截面尺寸，给挤压加工厂提供准确的加工依据，同时模型的参数化设计可以方便后续调整壁厚、槽口深度等参数，快速衍生出不同负载等级的同系列支架模型，减少重复建模的工作量。
