HTD3M型20齿8mm孔同步带轮结构设计

　　在轻载精密传动的设备布局里，这类圆弧齿同步带轮的应用覆盖了从桌面级自动化输送、小型检测设备走带机构到3D打印传动单元、小型包装机送料机构的诸多场景，区别于平带传动的打滑丢转、齿轮传动的中心距限制，HTD齿型的圆弧齿廓能在啮合过程中让齿面受力更均匀，避免直齿同步带容易出现的应力集中断齿问题，适配15mm宽度的3M同步带时，能在紧凑安装空间内传递足够的额定扭矩，不会因为带宽不匹配出现带体跑偏、齿面啮合不全的问题。

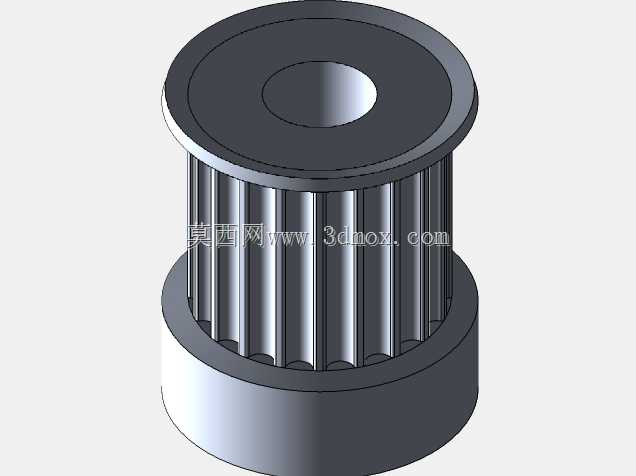

　　从实际选型安装的边界来看，这个带轮的内孔设计为8mm直径，适配市面上常规的8mm输出轴径的小型电机、步进电机输出端，带轮本体设置了单侧挡边结构？不对，看结构是双侧挡边？不，图里的结构是一端带凸台挡边，另一端的挡边和轮毂一体，能有效约束15mm宽度的同步带在运行过程中不发生轴向窜动，很多新手设计带轮的时候容易忽略挡边的高度差，挡边高出带轮齿顶的高度如果不足1.5mm，设备长时间运行带体很容易滑出齿面，这个结构的挡边高度刚好适配3M带型的厚度要求，不会出现蹭带的问题。

　　设计这类带轮的时候，首先要确认齿形参数的匹配度，HTD3M的节距是3mm，20齿对应的节圆直径是19.1mm，齿顶圆的尺寸要严格按照带型标准取公差，不然啮合的时候会出现齿顶干涉或者啮合间隙过大的回程误差，内孔的公差一般取H7级，和电机轴过渡配合的时候，不需要额外做太复杂的键槽？不对，这个8mm孔的结构，很多小型传动场景里是用顶丝锁紧，所以轮毂部分的厚度要足够容纳M4或者M3的顶丝孔，不会因为顶丝锁紧导致轮毂变形，图里的轮毂长度设计刚好匹配安装空间，不会因为轮毂过长导致和电机端盖发生干涉，也不会因为轮毂过短导致锁紧力不足，带轮运行中发生轴向窜动。

　　实际车间装配的时候，这类带轮的安装要注意和主动从动轮的平行度校准，平行度误差超过0.5度的话，带体的磨损速度会提升3倍以上，而且会出现周期性的传动噪音，这个带轮的齿面粗糙度设计要达到Ra1.6以下，不然粗糙的齿面会快速磨损同步带的齿部橡胶层，降低皮带的使用寿命。很多做小型自动化设备的工程师在选型的时候，经常会混淆MXL和3M的齿型，MXL是梯形齿，3M是圆弧齿，两者的齿廓完全不兼容，强行套上去会出现跳齿的问题，这个带轮的HTD3M齿型专门适配同规格的圆弧齿同步带，传动精度可以控制在0.1mm以内，满足大部分轻载定位传动的精度要求。

　　从结构强度来看，这个带轮的轮毂和轮齿部分采用一体加工的结构，没有拼接焊缝或者装配间隙，在额定转速3000转以内的工况下，不会出现结构共振的问题，带轮的整体重量控制得比较轻，转动惯量小，搭配小型步进电机的时候不会因为惯量匹配问题导致电机丢步，很多做桌面型自动化设备的设计里，过重的带轮会导致电机启停的时候出现过冲，影响传动定位精度，这个结构的壁厚设计在保证强度的前提下做了轻量化处理，轮齿部分的壁厚足够承受传动时的径向力，不会出现齿根断裂的问题。

　　在不同的应用场景里，这类带轮的适配性很强，比如在小型贴标机的送标机构里，它可以带动牵引辊做定长送标，不会因为打滑导致标签送料长度不准；在小型输送机的传动端，它可以带动滚筒做匀速输送，运行噪音比齿轮传动低10分贝以上；在检测设备的扫描机构里，它可以带动传感器做直线往复运动，回程间隙小，定位重复性好。设计的时候还要注意带轮的动平衡，虽然小尺寸带轮的动平衡要求不高，但如果是在每分钟2000转以上的工况下使用，还是要做简单的去重处理，避免运行时出现振动，影响设备整体的稳定性。

　　很多三维建模人员在绘制这类带轮的时候，容易忽略齿形的渐开线？不对，HTD3M的齿廓是圆弧加直线的复合轮廓，不是渐开线齿轮的齿形，如果直接用齿轮插件生成的话，齿形是错的，加工出来的带轮根本没法和皮带啮合，必须严格按照HTD带型的标准齿廓参数来绘制，齿槽的深度、齿顶的圆角、齿根的过渡圆角都要符合标准，不然啮合的时候会出现卡滞、噪音大的问题。这个模型的结构完全符合实际加工的工艺要求，不管是用铝合金棒料车削加工，还是用工程塑料注塑成型，都不需要做额外的结构修改，拔模斜度、加工退刀的空间都预留到位，不会出现无法加工的结构特征。
