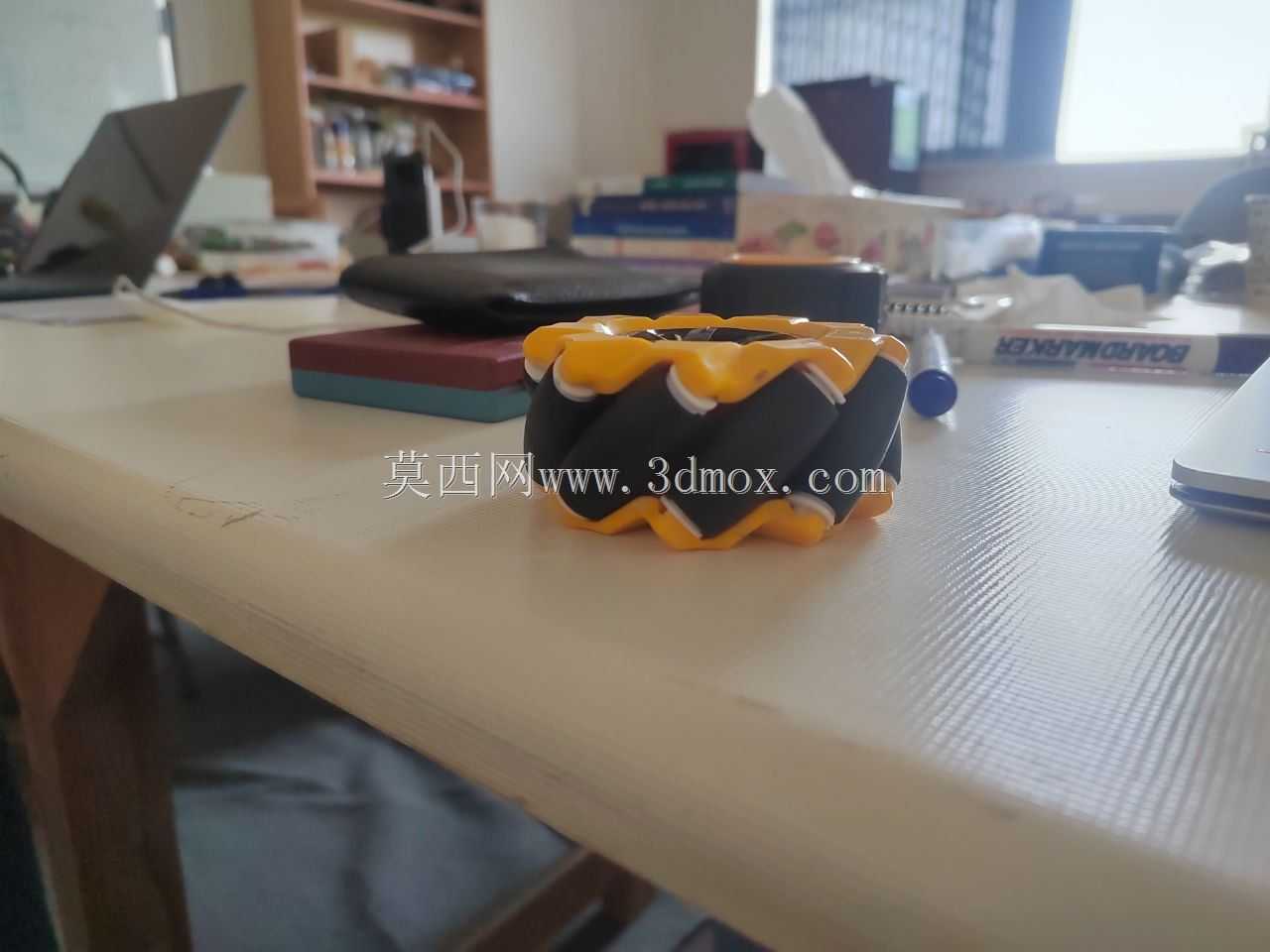

80mm规格带安装轴套麦克纳姆轮结构

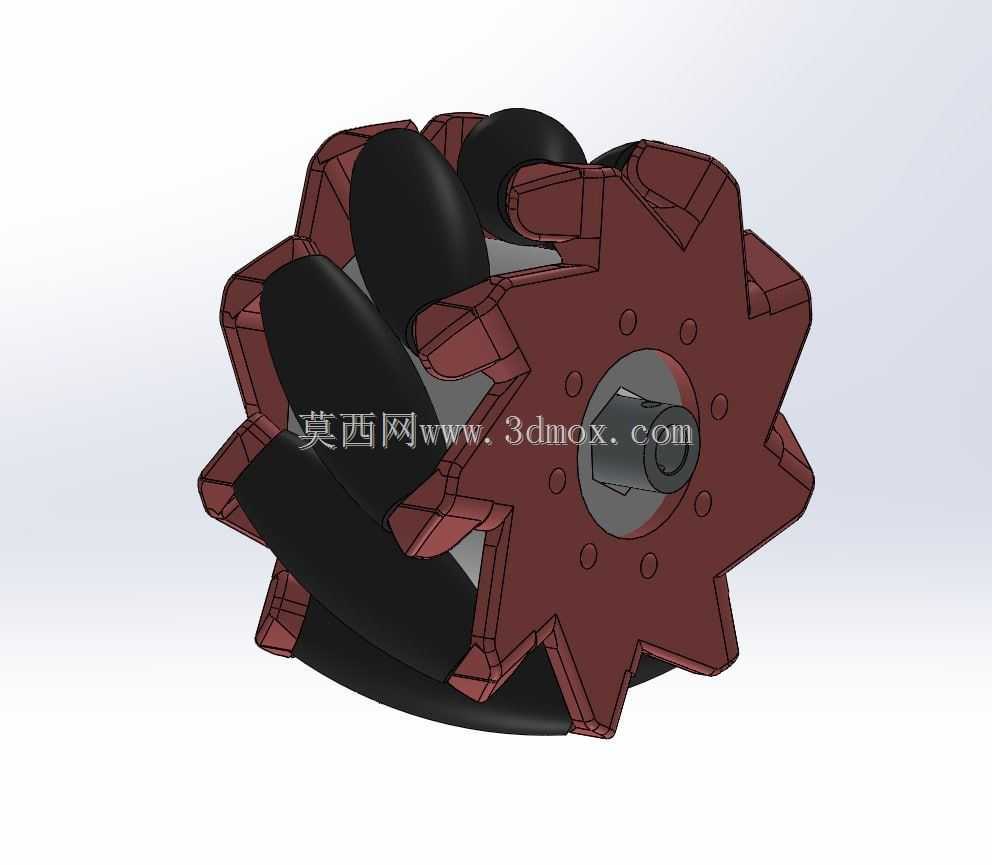

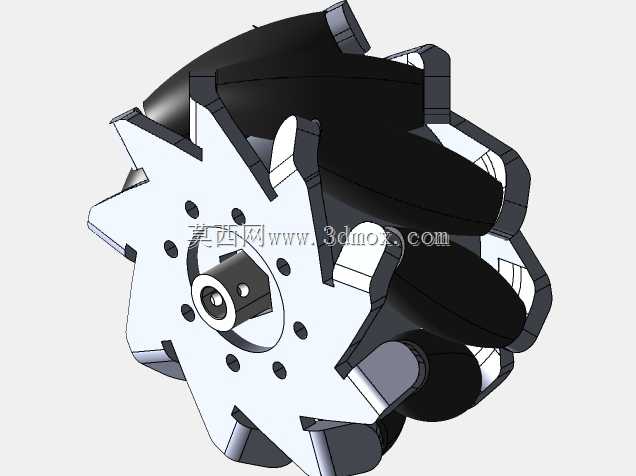

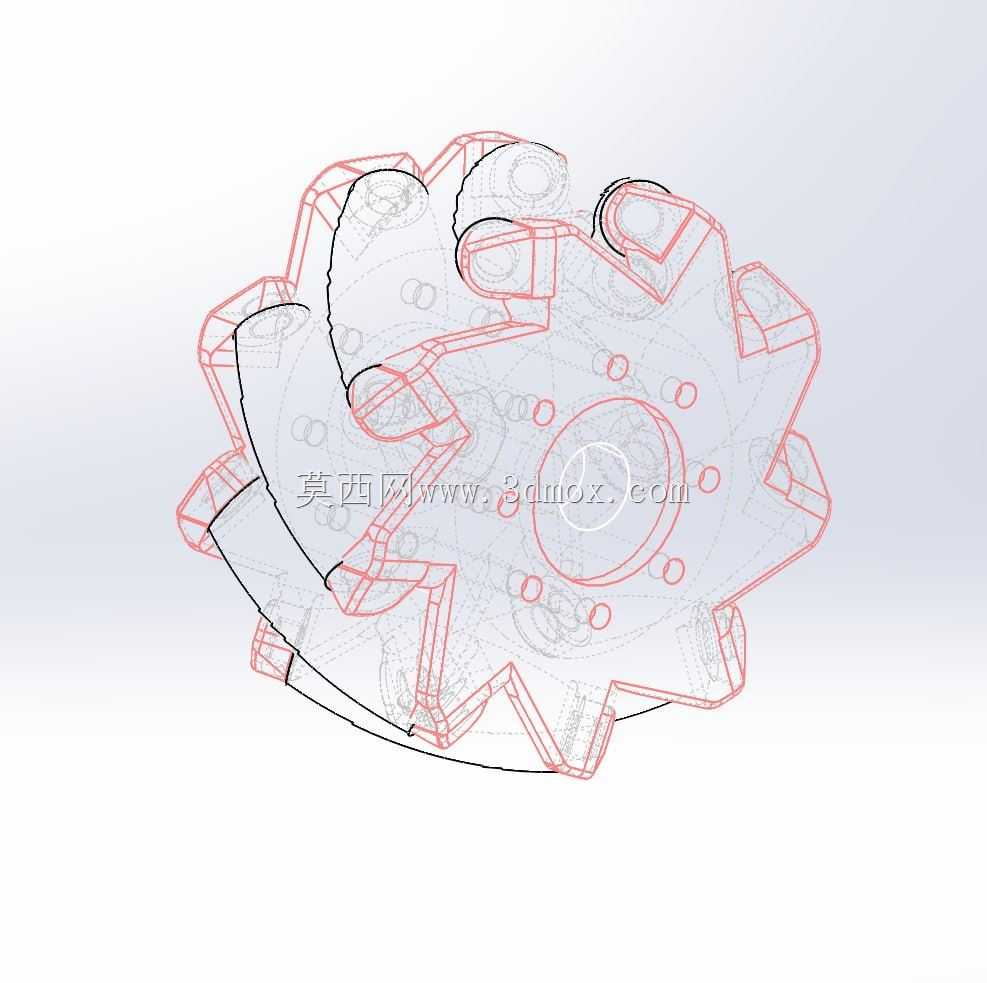

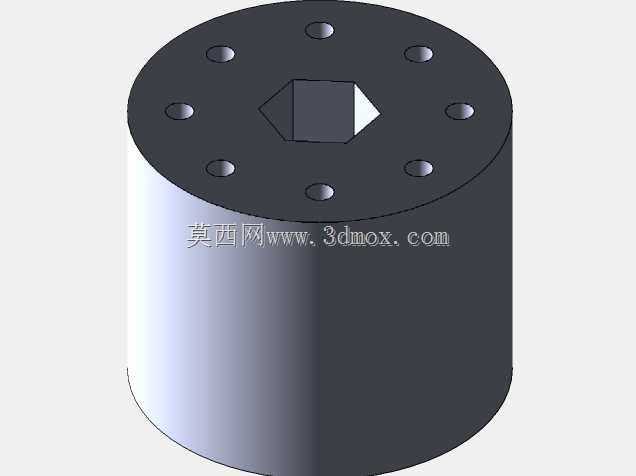

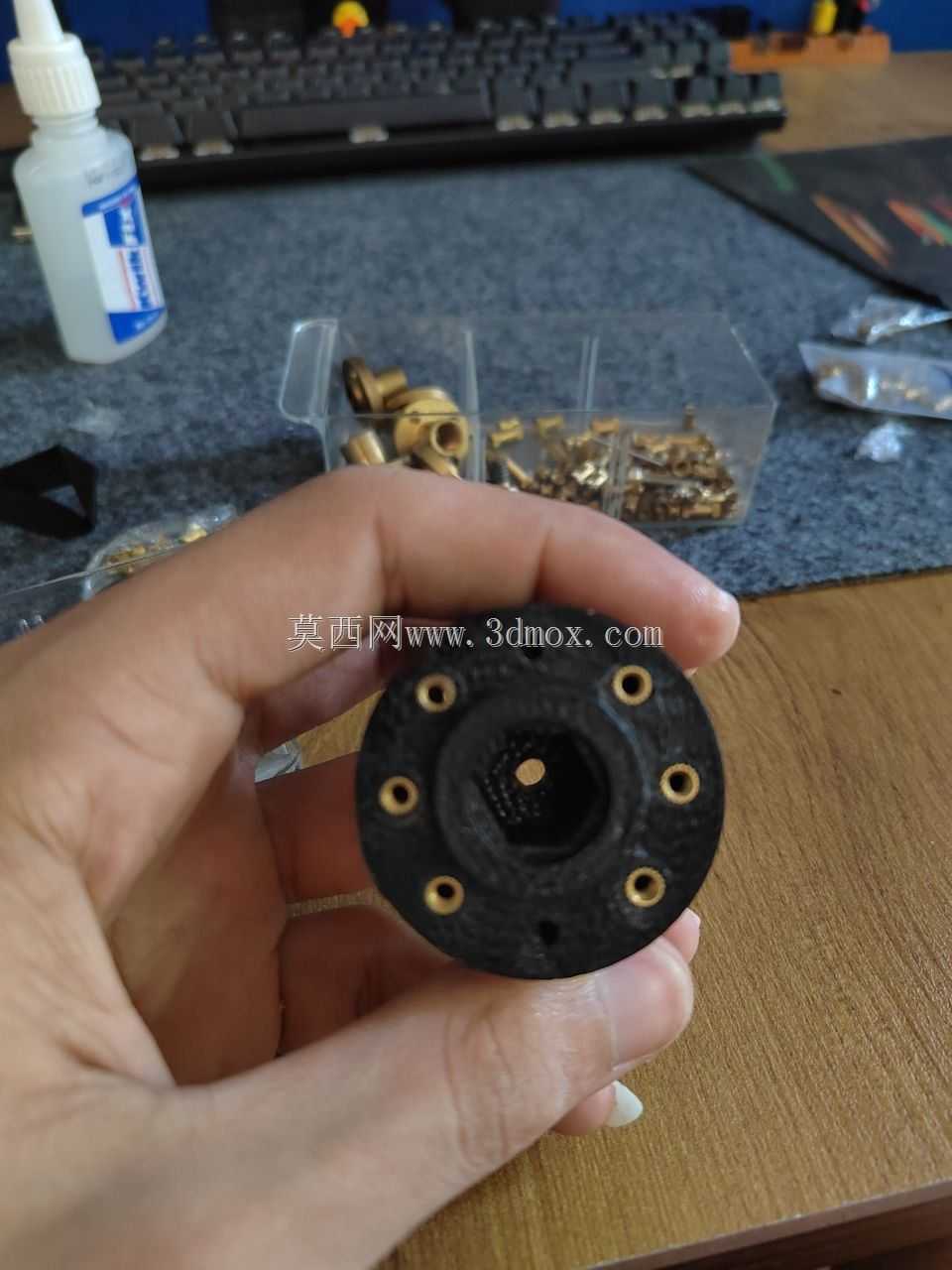

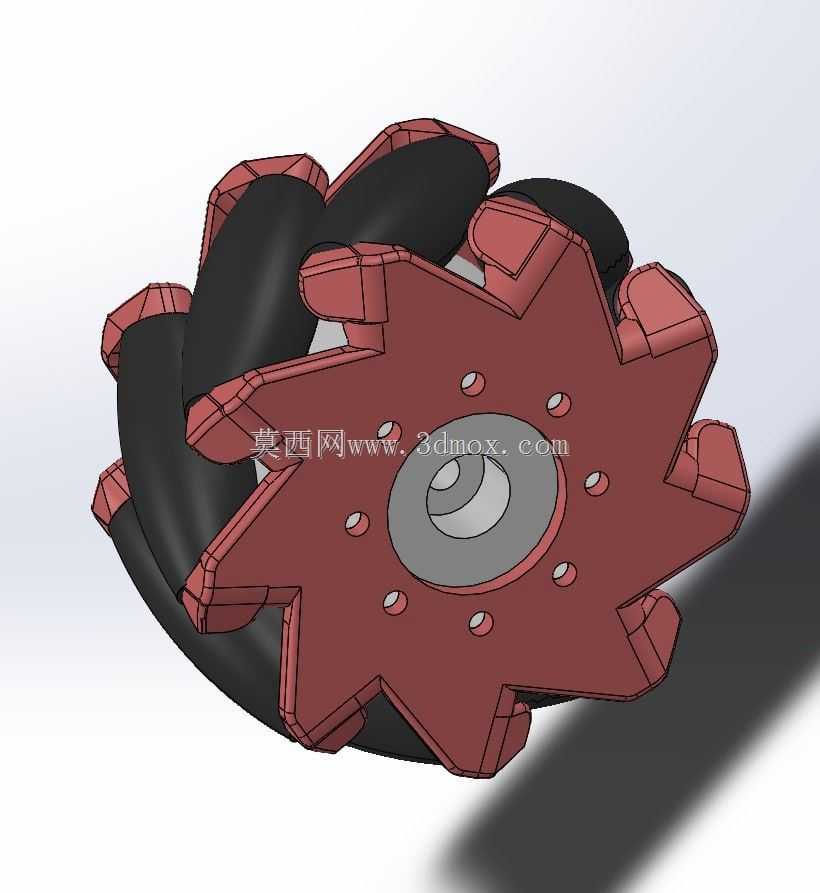

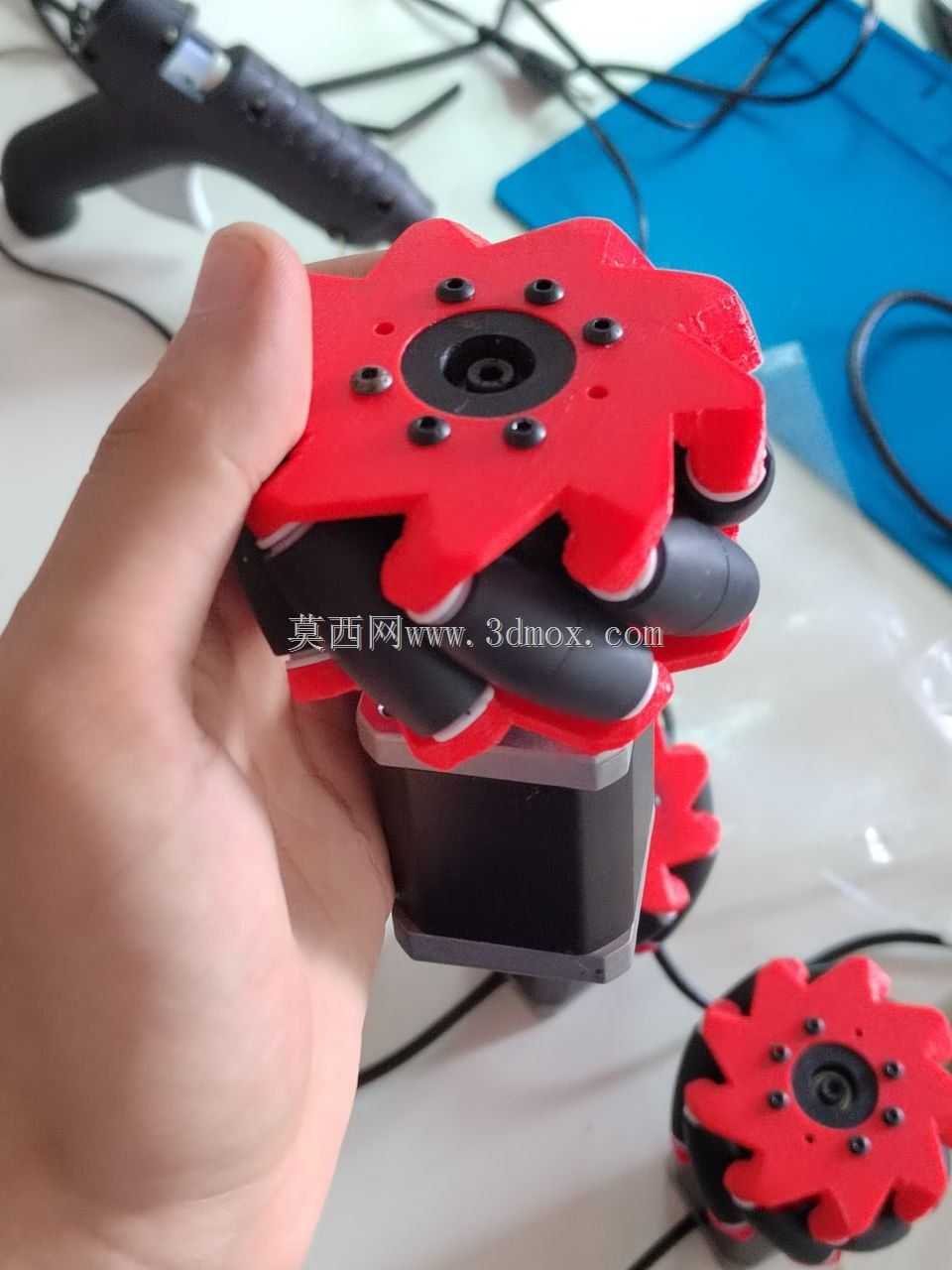

　　在车间物料转运AGV、教育类移动机器人开发、小型仓储分拣穿梭车的设计选型过程中，全向移动轮组的适配一直是结构工程师需要重点考量的环节，这款80mm直径的麦克纳姆轮，正是针对小负载全向移动场景开发的行走部件。日常做小型移动平台开发时，很多工程师会遇到轮组安装同轴度难保证、辊子受力不均导致行走跑偏的问题，这款轮组在设计时就把安装适配性放在了首位，自带的5mm轴套可以直接匹配常规小型直流减速电机、编码电机的输出轴，不需要额外加工联轴器转接件，能大幅缩短样机搭建的周期。从结构细节来看，轮体主支撑采用星型辐板布局，周向均匀分布的安装孔既可以用来固定外圈的辊子支架，也能在需要调整轮体配重或者加装码盘遮光片时提供安装点位，辐板的厚度经过受力校核，

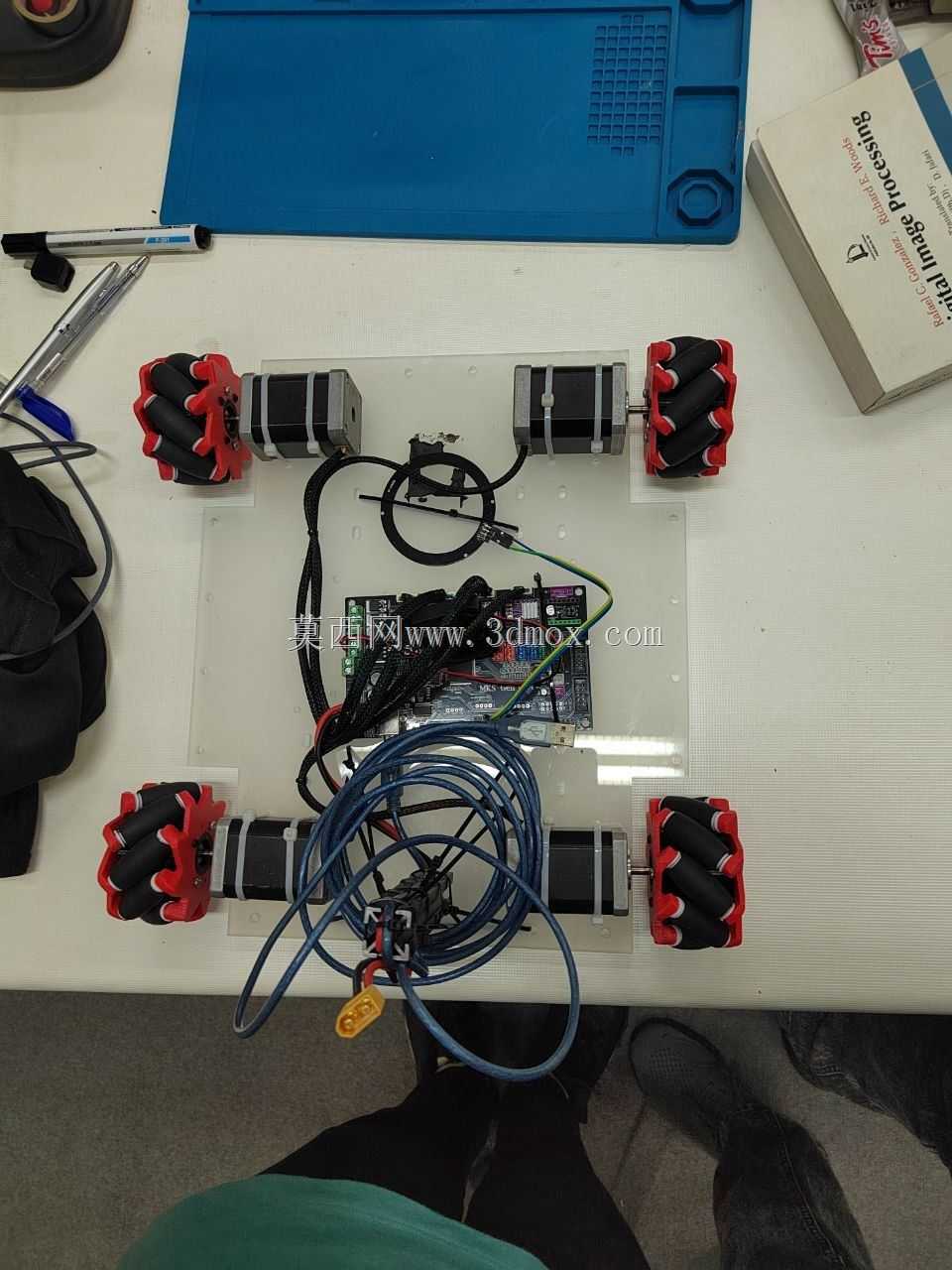

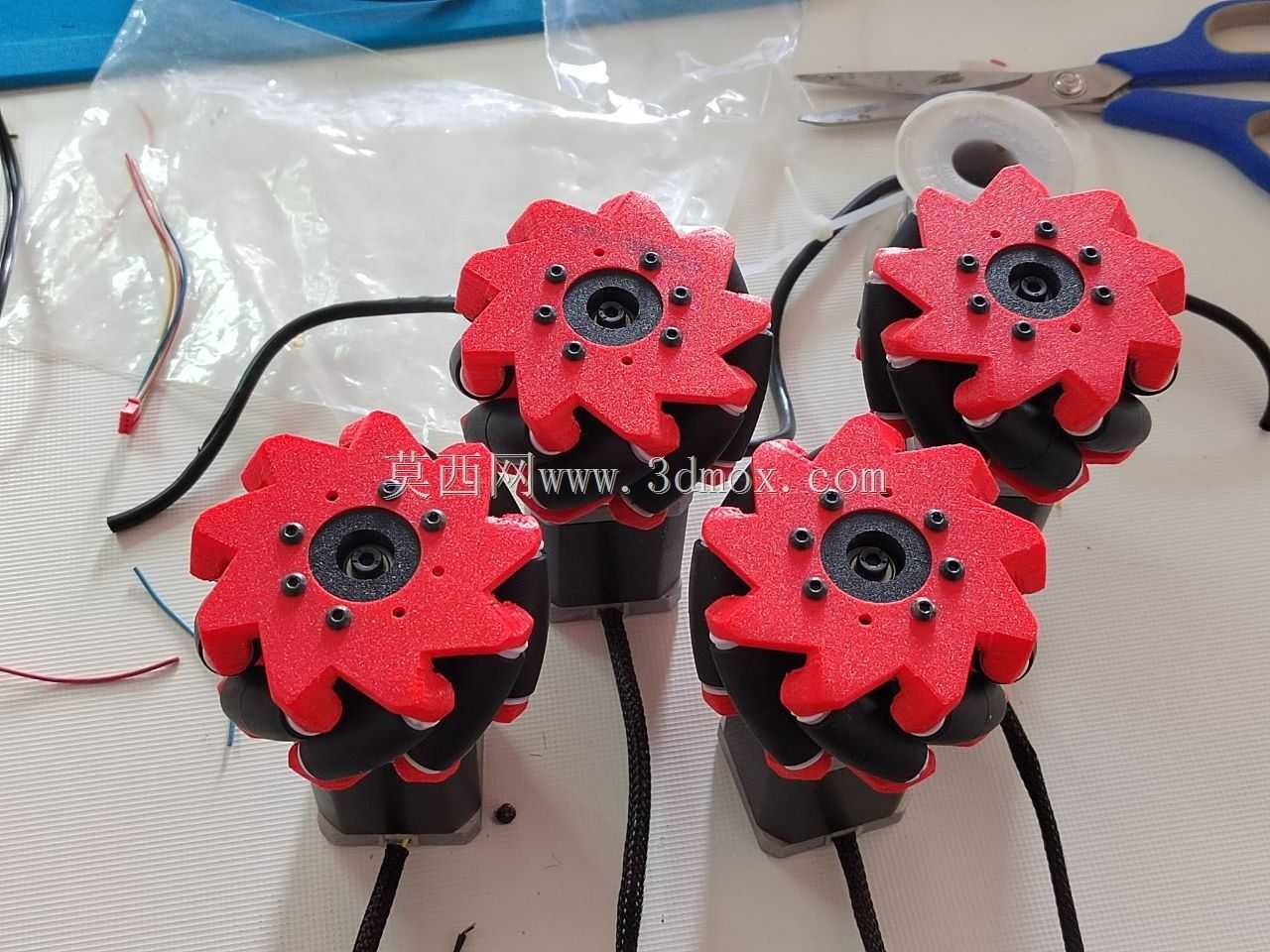

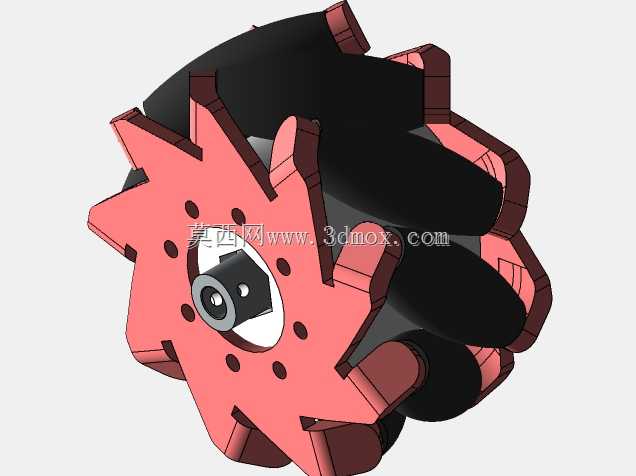

　　在承受10kg以内的单轮负载时不会出现形变，避免辊子安装位偏移带来的行走阻力增大问题。外圈的辊子采用45度斜向布置，这也是麦克纳姆轮实现全向移动的核心设计，四个同规格轮组按照左旋、右旋配对安装后，通过不同轮组的转速差与转向组合，就能实现平台的横向平移、原地旋转、斜向行进等动作，不需要设置传统的转向机构，能极大压缩移动平台的底部安装空间，对于尺寸受限的小型巡检机器人、桌面级开发小车来说，这种结构的空间利用率远高于传统的舵机转向轮组。实际选型时需要注意安装边界，轮体总直径80mm，安装后需要预留至少3mm的周向间隙，避免轮体转动时与车架底板、侧边护板发生剐蹭，轴套的轴向定位长度需要匹配电机输出轴的长度，建议在安装时加装轴端挡圈，

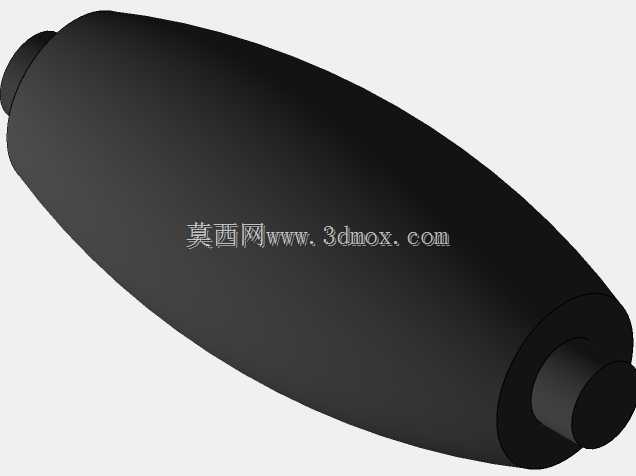

　　防止轮体在急停、变向时出现轴向窜动。辊子的外包材质选用高摩擦系数的耐磨橡塑材料，在环氧地坪、木质桌面、平整水泥地面上都能提供足够的抓地力，不会出现全向动作时的打滑问题，同时辊子自身的转动阻尼经过调校，既不会因为阻尼过大增加电机负载，也不会因为阻尼过小导致平台停位时出现滑移。很多做教育类机器人开发的工程师在搭建树莓派、STM32控制的移动小车时，经常会因为轮组安装公差过大导致里程计数据不准，这款轮组的辊子安装位采用统一工装定位，每个辊子的外轮廓母线都与轮体的理论回转面重合，转动时的轮径跳动量控制在0.2mm以内，配合带编码器的减速电机使用时，能获得更精准的里程反馈，降低SLAM建图、路径跟随过程中的累计误差。在做结构适配时，

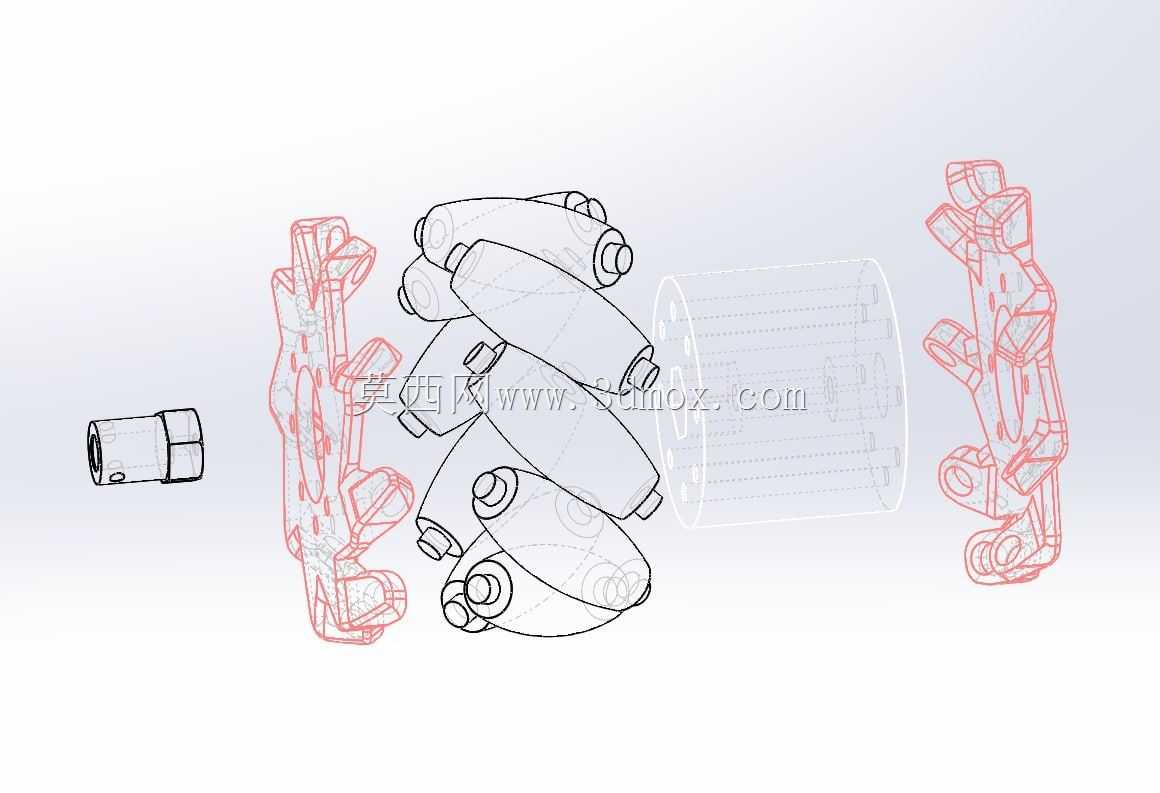

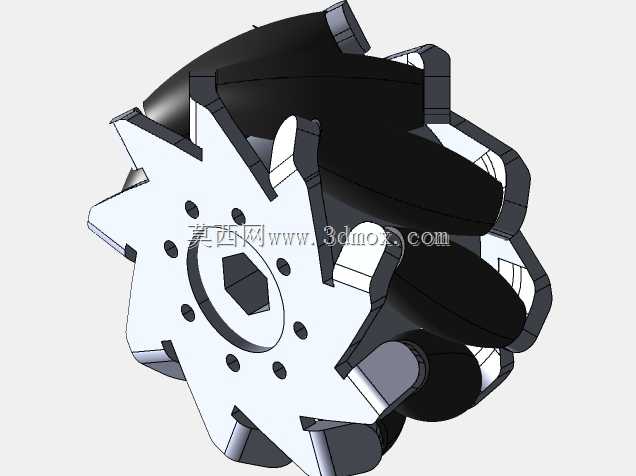

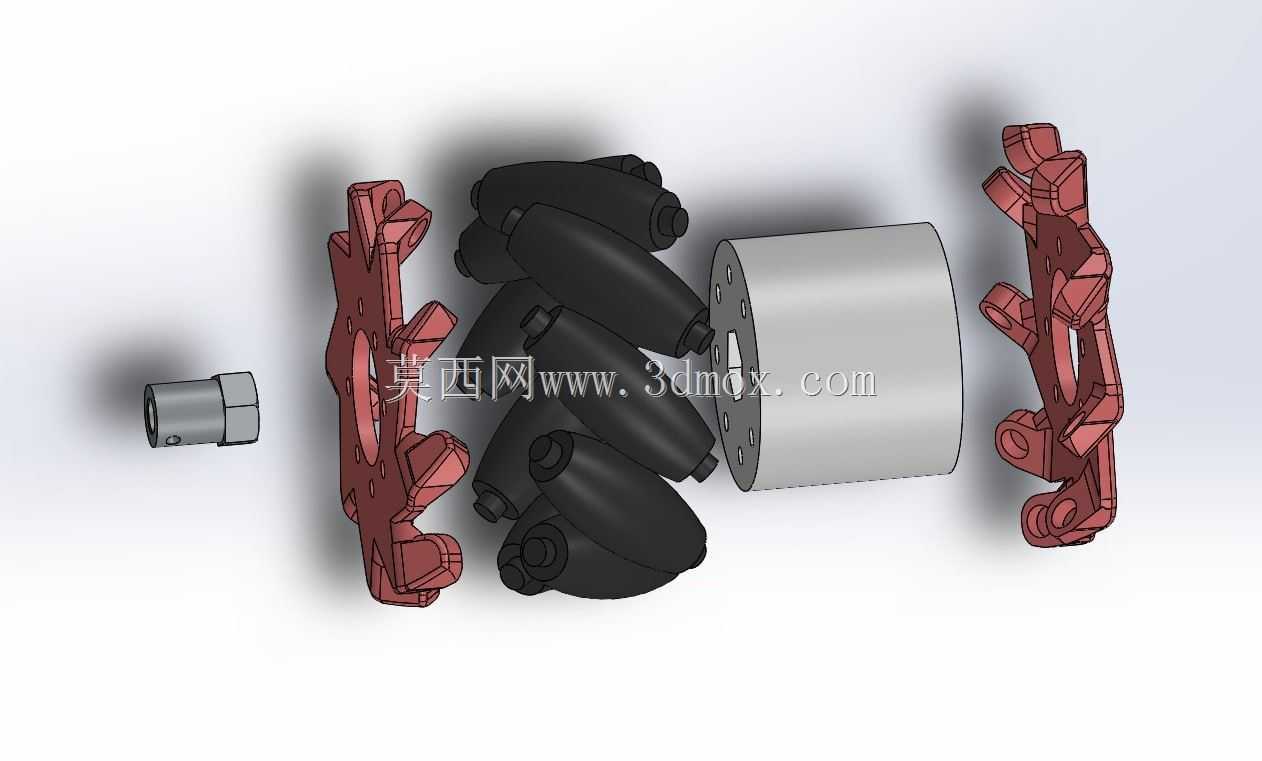

　　轮体中心的安装孔与轴套采用过盈配合，不需要额外打胶或者顶丝固定就能传递足够的扭矩，对于需要快速拆装的竞赛类机器人来说，这种设计能减少赛前准备的拆装时间，也避免了顶丝固定容易刮花电机轴、长期使用出现松动的问题。另外轮体的主支撑结构采用一体化成型设计，没有多余的拼接零件，在日常使用中不会因为频繁的冲击、变向出现连接部位松动的问题，维护时只需要定期清理辊子缝隙里缠绕的毛发、碎屑即可，不需要做额外的润滑保养，适合在无尘车间、教学实验室这类对维护要求较低的场景使用。针对不同的安装需求，轮体辐板上的预留孔位还可以扩展安装减震垫、防撞触边的触发支架，不需要在轮体上额外打孔做二次加工，能减少设计阶段的重复建模工作量，工程师在做整机布局时，可以直接调用该模型完成底盘的干涉检查，提前确认轮组与电机、电池、控制板的安装间隙，避免样机加工完成后出现装配冲突。
