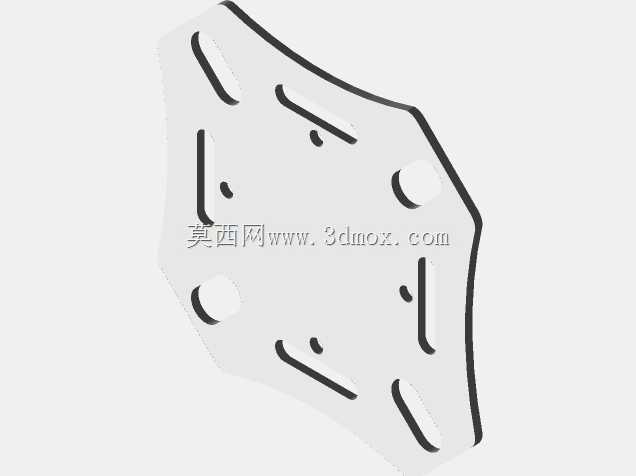

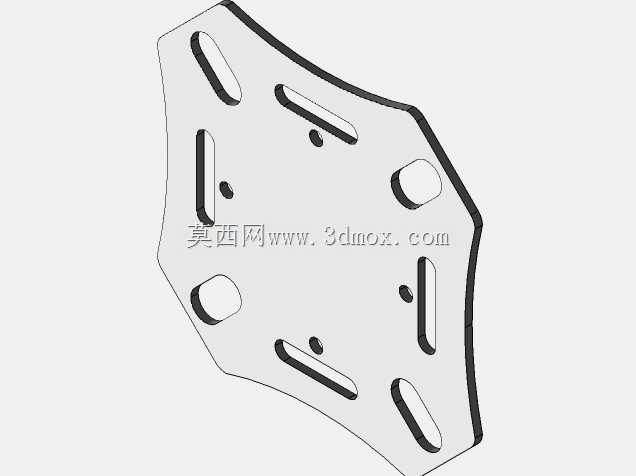

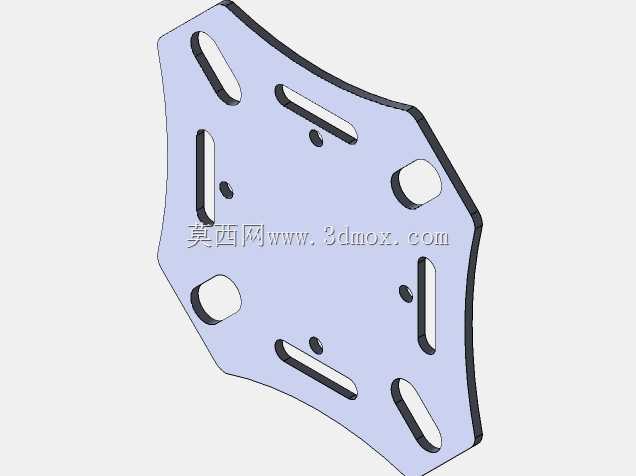

F450四旋翼机架顶部机身承载结构

　　在消费级与入门级行业应用无人机的整机结构体系中，机架顶部机身部件是整架设备的核心承载基准，直接决定了飞控系统、电源模块、机载载荷的安装精度与整机飞行稳定性。这款适配F450规格四旋翼的顶部机身结构，采用中心集成式布局设计，中心区域预留了多层级的安装孔位与走线槽位，能够兼容主流的开源飞控板、电调分电板、GPS模块等核心航电部件的安装需求，孔位排布遵循通用航模安装孔距标准，无需额外打孔改造即可完成多数标准件的装配固定。

　　从结构受力逻辑来看，该部件作为四个机臂的连接交汇核心，需要承担整机起飞、机动飞行、降落冲击过程中的全部交变载荷，因此中心板区域采用了加厚的结构设计，同时在机臂对接位置设置了定位卡槽与锁紧安装位，能够保证四个机臂安装后保持90度正交的角度精度，避免机臂偏移导致的动力输出轴线偏差，降低飞行过程中的姿态修正损耗。机臂延伸段采用了镂空桁架式结构设计，在保证结构抗弯、抗扭强度的前提下，尽可能削减了非受力区域的材料冗余，有效降低整机自重，提升续航表现与载荷冗余空间。

　　实际应用场景中，这类机架顶部结构既可以用于入门级航拍无人机的DIY组装，也可适配小型植保巡检、校园科研教学、航模竞赛等场景的无人机搭建需求。安装边界方面，中心安装区域的孔位覆盖了30.5mm、45mm等主流飞控安装孔距，机臂对接位适配标准10mm方管规格的机臂型材，上下板配合锁紧后能够提供足够的夹持力，避免大油门机动过程中机臂出现松脱移位。结构设计上充分考虑了走线需求，中心区域预留的通槽能够让电调线、电源线、信号线规整穿过，避免线材外露缠绕到旋翼的风险，同时板件边缘做了倒角处理，不会在装配过程中割伤线材绝缘层。

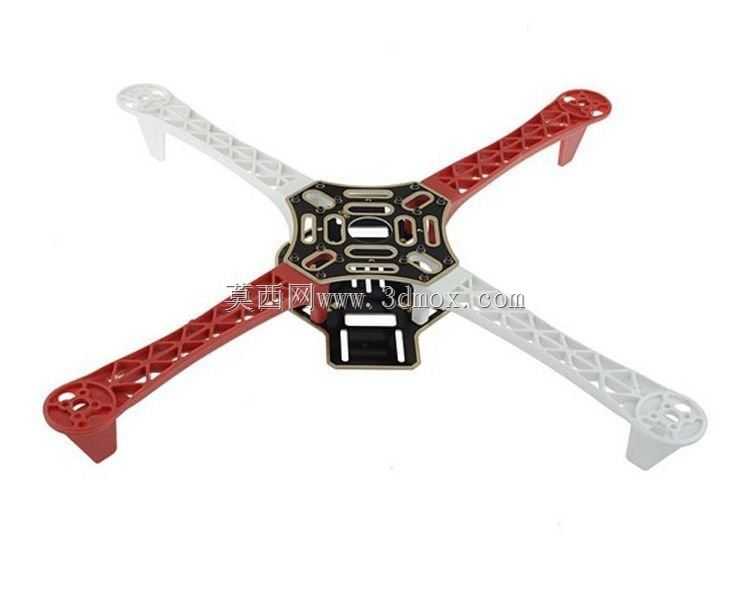

　　从结构设计的工程逻辑出发，这类机架顶部部件的对称度公差控制在0.1mm以内，能够保证四个机臂的安装位置到整机重心的距离偏差控制在极小范围内，减少飞控的姿态补偿压力，提升飞行过程中的稳定性。红白分色的机臂结构不仅能够提升飞行过程中的机身朝向辨识度，也对应了不同机臂的电机转向标识，能够降低组装过程中的接线错误概率。起落架安装位设置在机臂末端的下方凸台位置，能够保证降落时机身与地面保持足够的安全距离，避免搭载的相机、电池等部件直接磕碰地面。

　　在结构强度验证层面，该结构的受力路径经过优化，飞行过程中机臂产生的弯矩会通过对接卡槽均匀传递到中心板整体结构上，不会在连接位置出现应力集中点，搭配对应规格的碳纤维或玻纤板材加工时，能够承受最大2kg的整机起飞重量，满足多数入门级应用场景的载荷需求。板件上预留的多个扩展安装位，还可以根据使用需求加装云台挂架、抛投装置、LED夜航灯等扩展配件，无需对原有结构进行破坏性改造，具备较强的场景适配能力。
