带角度位移约束的SCARA机械臂结构设计

　　在3C电子装配、小型零部件分拣、精密点胶这类对作业节拍和定位精度有较高要求的产线场景里，SCARA构型的执行机构一直是选型优先级很高的方案，这类构型天生具备水平方向高刚性、垂直方向灵活伸缩的特性，适配平面范围内的快速拾放、精准对位作业，相比多关节串联机械臂，它的运动链更短，关节累计误差更容易控制，在小半径作业区间内的重复定位精度可以做到更高水平。这次的结构设计重点针对常规SCARA机械臂在作业中容易出现的过冲、关节超程问题，加入了明确的角度与位移约束结构，从机械硬限位层面规避运动超限带来的设备碰撞、工件损坏风险，不需要完全依赖电控系统的软限位做安全防护，双重防护逻辑更适配高速连续运转的产线工况。

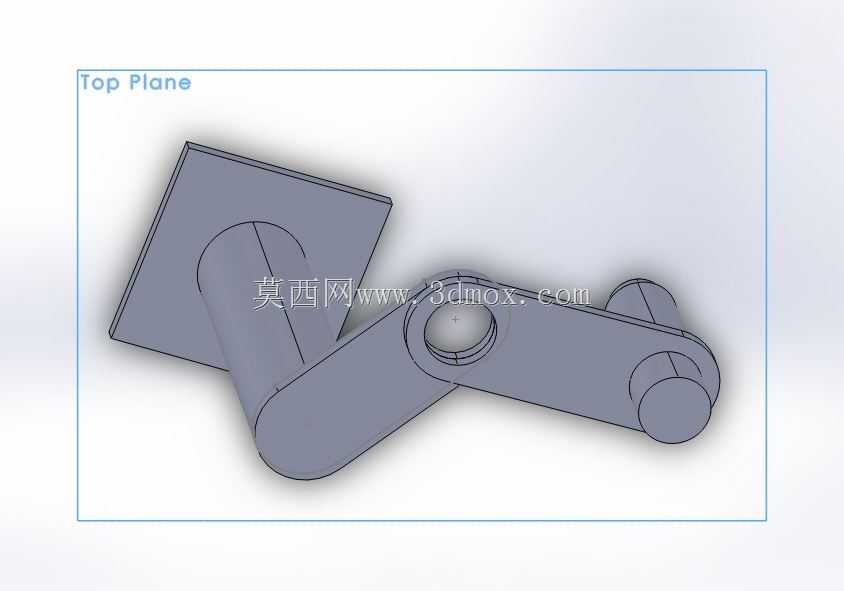

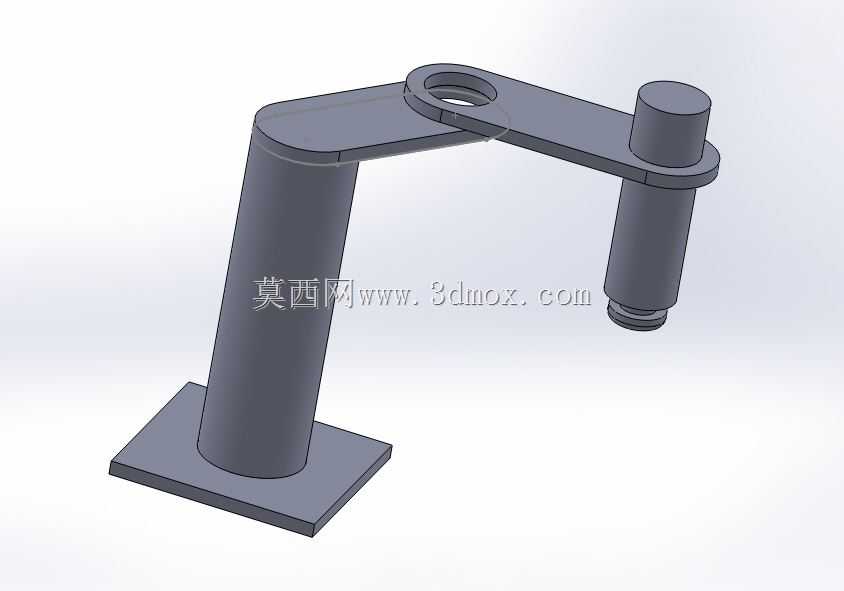

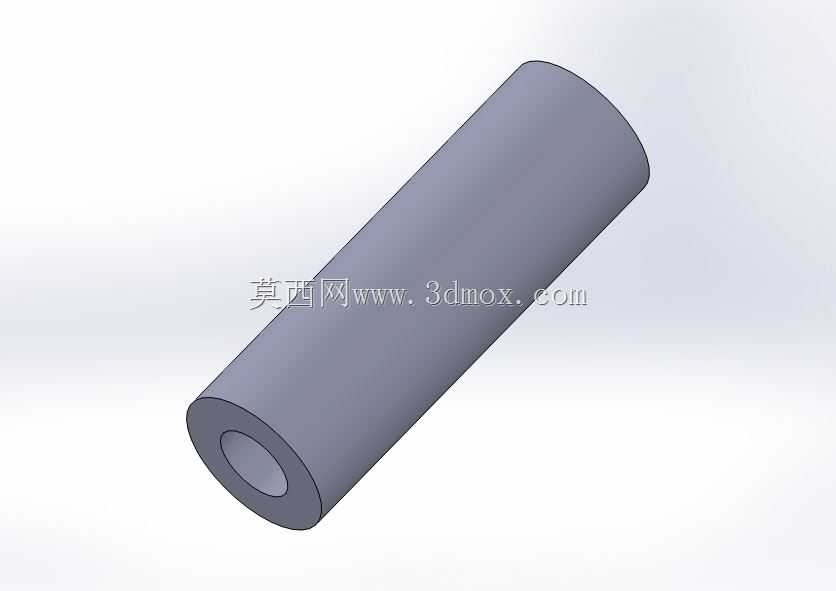

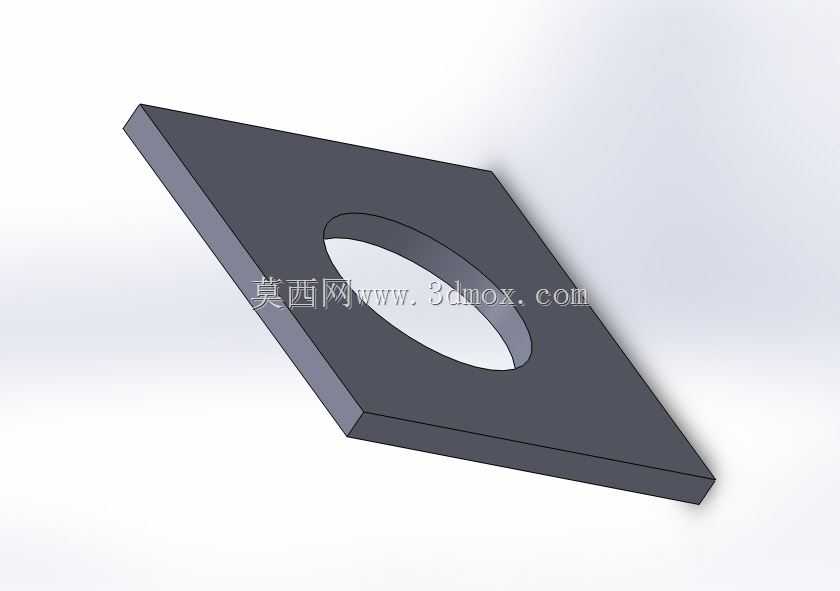

　　从整体结构布局来看，这款机械臂采用立柱式固定安装方案，底部的安装法兰盘做了加厚处理，法兰上预留的安装孔位按照通用工业设备安装间距设计，能够直接适配常见的铝型材工作台、钢制设备机台的安装孔系，不需要额外做转接板设计，安装时的对中难度更低，立柱主体采用阶梯轴式结构，不同轴段分别承担大臂旋转支撑、升降导向、走线防护的功能，内部预留的走线腔可以将动力线、编码器线完全内置，避免外部走线在机械臂往复回转时出现线缆缠绕、磨损断裂的问题，这一点在长时间连续运转的自动化产线里非常实用，能大幅降低线缆维护的频次。

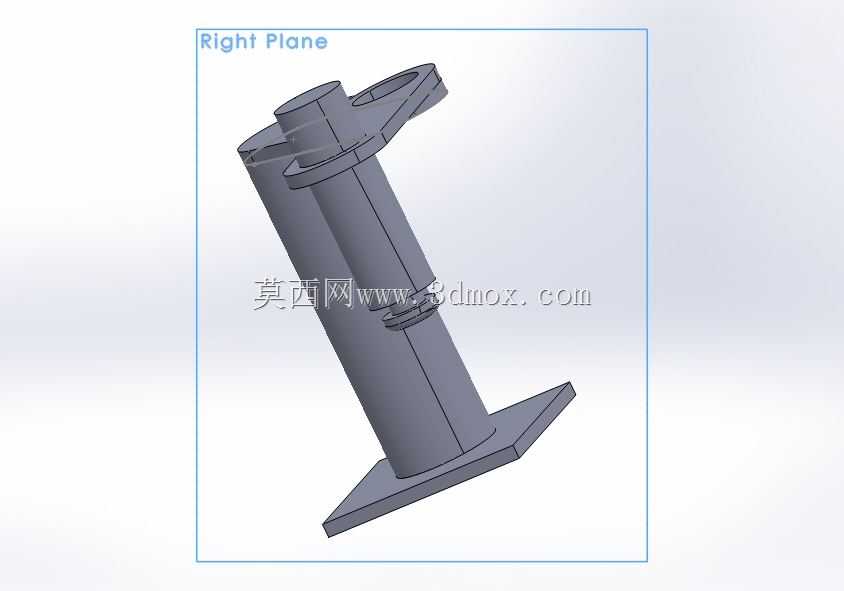

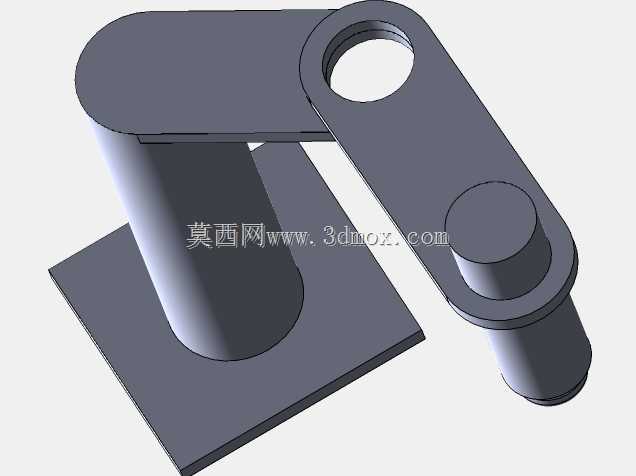

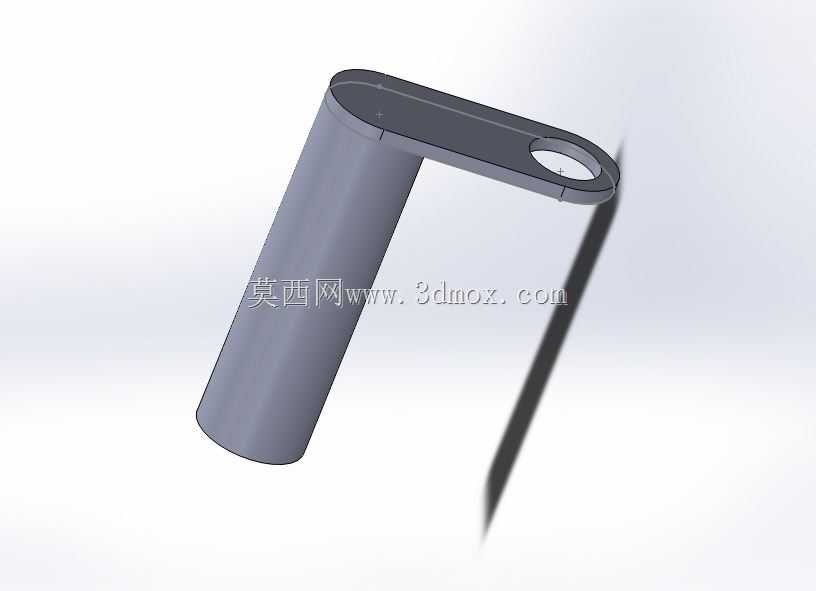

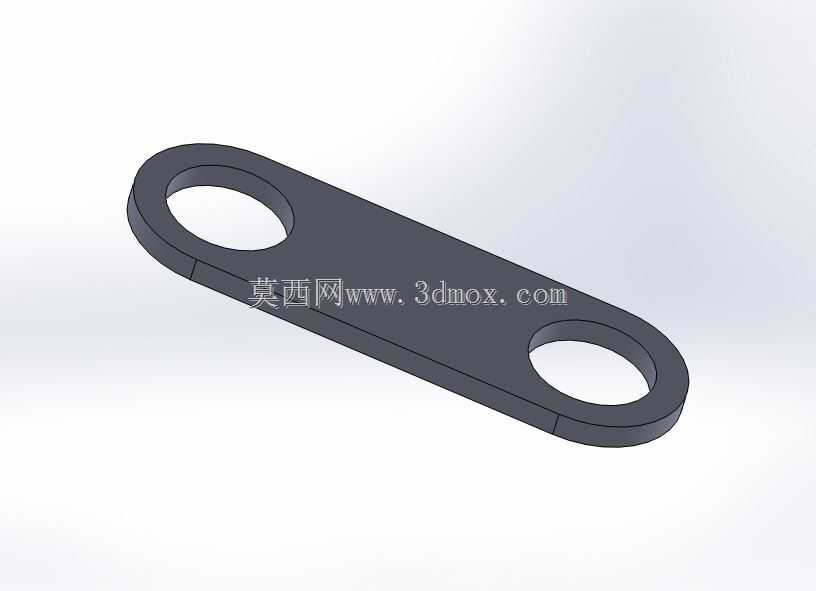

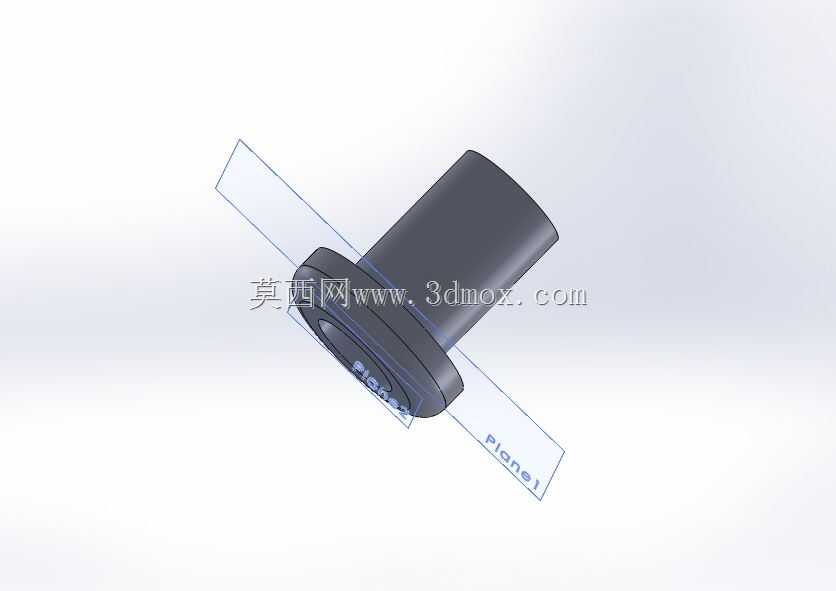

　　大臂与小臂的铰接位置做了角度硬限位设计，限位块直接集成在关节连接座上，不需要额外加装外置限位件，当大臂相对于立柱回转、小臂相对于大臂摆动到时，硬限位会在设定的极限角度位置形成刚性阻挡，对应的角度范围是按照常见的电子装配工位作业半径规划的，覆盖工位上料点、作业点、下料点的全区间运动需求，同时不会让臂体运动超出设备安全防护栏的范围，避免臂体在高速运动时扫到周边的配套设备或者作业人员。末端执行器的安装接口采用标准的法兰连接结构，适配常见的气动吸嘴、电动夹爪、点胶阀等末端作业工具，升降轴部分设置了位移限位结构，上下极限位置都有刚性挡块，限制Z轴的升降行程，既可以保证末端作业时的下压行程精准可控，也能避免Z轴超程下降撞坏工件或者工作台面。

　　设计过程中特意对各个运动关节的支撑结构做了优化，旋转关节采用配对的角接触轴承支撑，能够同时承受径向和轴向的载荷，抵消机械臂高速启停时产生的倾覆力矩，升降轴采用直线轴承做导向，保证Z轴上下运动时的同轴度，避免出现卡滞、偏磨的问题。所有的限位结构都做了可拆卸设计，后期如果需要调整作业范围，只需要更换对应厚度的限位挡块就可以调整极限角度和位移行程，不需要对主体结构做大规模修改，适配不同工位的柔性化改造需求。从安装边界来看，这款机械臂的底座安装尺寸控制在紧凑范围内，整体回转半径不会占用过多的产线空间，适合在排布密集的多工位自动化产线上部署，臂体的所有外露棱边都做了倒圆角处理，避免高速运动时剐蹭周边管线，整体结构没有多余的冗余设计，所有的结构件都承担对应的功能，没有为了外观做无意义的造型加厚，既控制了整体重量，降低关节驱动的负载，也保证了整体结构的刚性，在高速拾放作业时不会出现明显的结构颤振，保证作业精度的稳定性。
