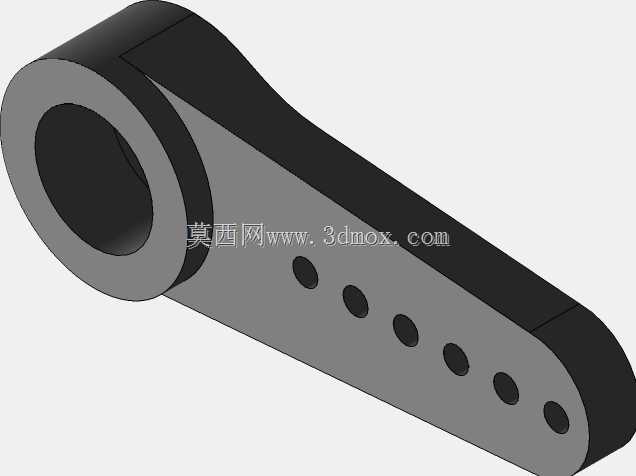

SG90舵机配套一字型多孔输出摇臂结构

　　靠近舵机输出端的位置做了加厚的轴套段，这个加厚设计不是随意增加料厚，而是考虑到舵机输出轴的花键啮合长度需求——SG90舵机的输出轴为标准20齿左右的塑料花键结构，摇臂的轴孔内做了对应的内花键齿形，加厚的轴套段可以保证花键啮合长度足够，避免摇臂在承受侧向负载或者频繁正反转的时候出现花键打滑、孔位开裂的问题，同时轴套段的外圆做了圆弧过渡，减少和舵机本体上盖的运动干涉，保证摇臂在0-180度的全行程摆动范围内，不会和舵机外壳、周边安装的结构件发生剐蹭。摇臂的悬臂段采用了等宽的平直结构，沿着臂身的长度方向等距排布了多个圆形安装孔，这些孔位的设计是为了适配不同的传动半径需求：当连杆安装在靠近输出轴的孔位时，摇臂的输出摆角对应的线位移更小，在小型自动化执行机构、桌面级机器人、航模舵面控制、创客类机械装置的传动链路里，舵机输出端的连接件是决定动力传递精度与负载适配性的核心小部件，本次呈现的SG90伺服电机配套摇臂，就是针对9g规格微型舵机的安装连接需求设计的专用输出构件。这类摇臂的日常应用场景覆盖极广，从智能小车的转向执行机构连接、小型机械爪的开合传动、航模固定翼的舵面偏转驱动，到桌面自动化装置的工位切换拨杆、教育类机器人的关节传动，都能看到同结构摇臂的应用，它的核心作用是把舵机输出轴的圆周回转运动，转化为末端执行件的往复摆动或者直线推拉动作，是微型伺服系统里直接和负载对接的传力零件。从结构设计逻辑来看，这款摇臂采用了一体化的长条形悬臂结构，

　　输出力矩更大，适合需要大推力、小行程的推拉负载场景；当连杆安装在远离输出轴的末端孔位时，相同舵机摆角下的末端线位移更大，运动速度更快，适合需要大行程、小负载的摆动场景，使用者可以根据实际的传动比需求灵活选择安装孔位，不需要额外更换不同长度的摇臂，大幅提升了零件的通用适配性。从安装边界尺寸来看，这款摇臂的轴套段内孔和SG90舵机的输出轴完全匹配，安装时只需要将摇臂的内花键对准舵机输出轴的外花键压入，再通过舵机配套的自攻螺丝从摇臂顶端的中心孔锁入输出轴的螺纹孔，就能完成摇臂和舵机的固定，不需要额外做二次加工。摇臂的整体厚度控制在和SG90舵机输出轴高度匹配的范围，安装后摇臂的下表面和舵机上盖之间预留了0.2mm左右的间隙，

　　既不会因为间隙过大导致摇臂上下窜动，也不会因为间隙过小出现转动摩擦卡顿。臂身的宽度做了统一的等宽设计，所有安装孔的中心都在摇臂的纵向中心线上，保证连杆安装后力的作用线和摇臂的摆动平面重合，避免出现侧向分力导致舵机输出轴承受额外的径向载荷，延长舵机的使用寿命。在材料选型的实际应用中，这类摇臂如果用于航模、教育机器人等低负载场景，一般采用高强度ABS或者尼龙材料通过注塑工艺加工，自重轻、转动惯量小，不会给舵机带来额外的负载负担；如果用于小型工业自动化装置的频繁动作场景，可以采用铝合金材料通过CNC铣削加工，强度更高、耐磨损性能更好，能够承受更高频率的往复摆动而不会出现孔位磨损、臂身断裂的问题。设计这类摇臂的时候，

　　需要特别注意孔位的位置精度：所有安装孔的中心距公差要控制在±0.1mm以内，否则会导致连杆安装后出现传动卡滞、运动轨迹偏移的问题；轴套内花键的齿形公差也要和舵机输出轴的外花键匹配，过松会出现传动回差，过紧则会导致安装困难，甚至压裂舵机的塑料输出轴。另外摇臂的所有棱边都做了圆角处理，避免安装和调试过程中锐边划伤操作人员，同时也减少了应力集中点，提升摇臂在反复受载情况下的结构强度。在实际的机构调试过程中，这类多孔摇臂还有一个实用的优势，就是可以通过更换不同的孔位快速调整传动机构的运动行程，不需要重新设计加工整个传动链路，比如在做小型物料推送装置的时候，如果初始设计的推送行程不够，只需要把连杆从靠近轴的孔位移到更远的孔位，就能在不改变舵机摆角参数的情况下增大推送距离，大幅缩短调试周期。
