带卡扣锁定结构的分体式3D打印收纳方盒

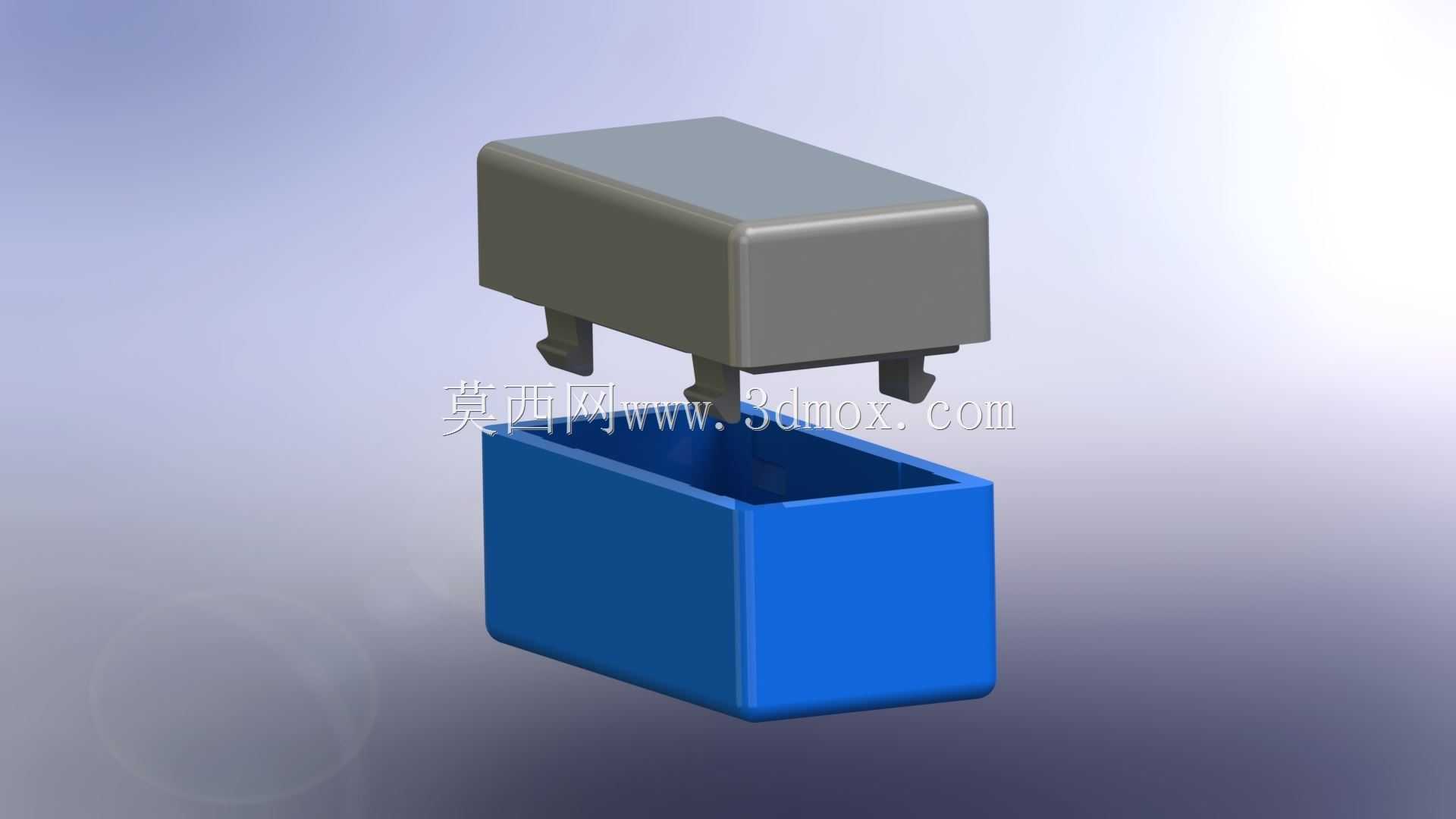

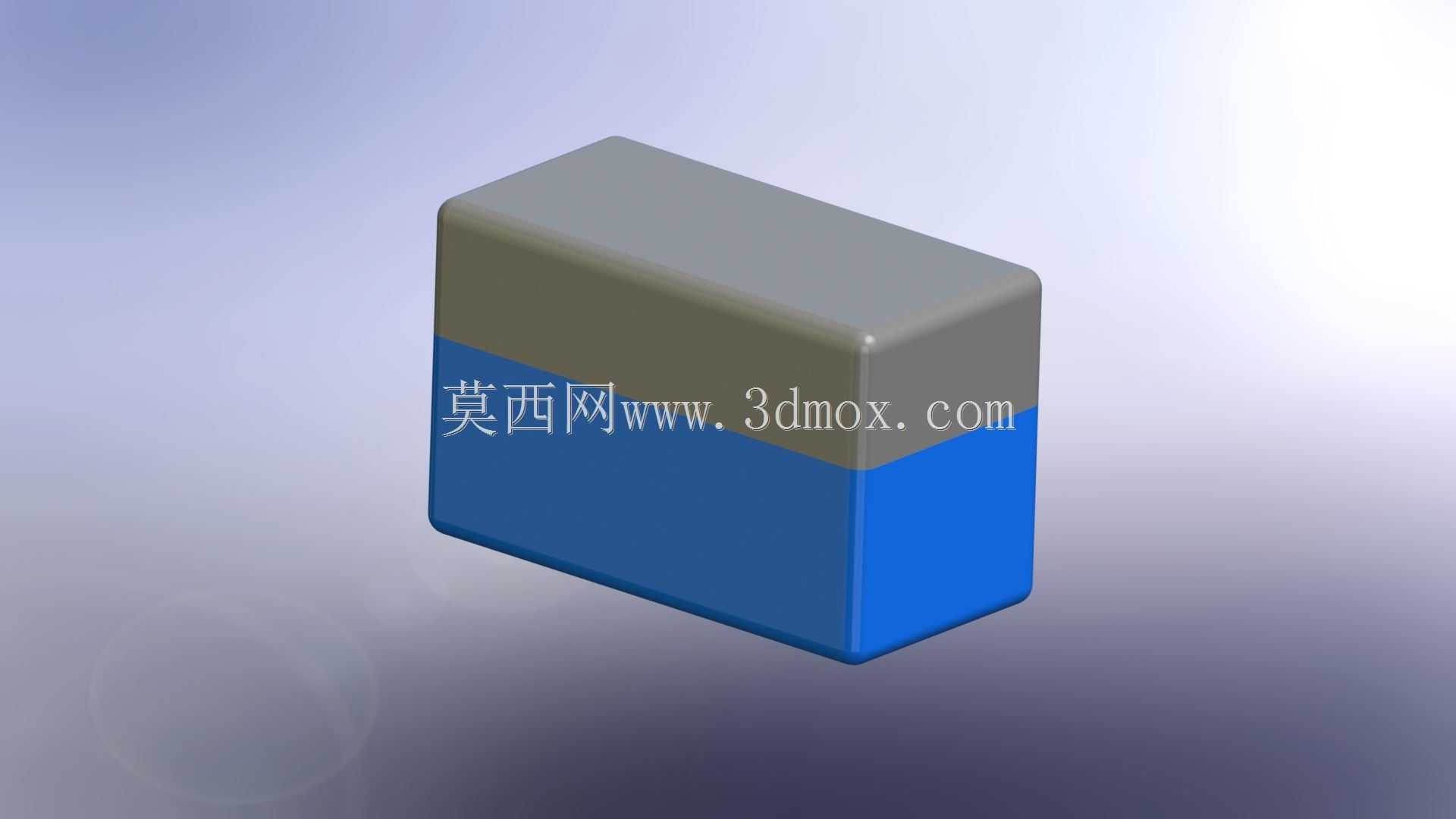

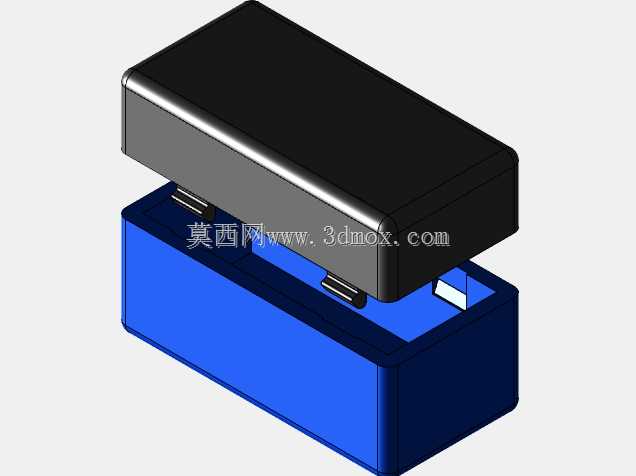

　　日常做3D打印功能件验证的时候，经常会遇到小型电子模块、零散结构件收纳无合适容器的问题，普通无锁扣的打印盒在挪动、堆叠过程中很容易出现盒盖松脱，内部零件散落丢失的情况，尤其是在创客空间、实验室物料周转、小型嵌入式开发项目的配件收纳场景里，带可靠锁止结构的小型盒体一直是高频需求的功能件。这款分体式卡扣方盒的结构设计，完全围绕FDM3D打印的工艺特性做适配，没有设置需要支撑的悬空倒扣结构，所有卡扣的拔模角度都控制在1.5度到2度之间，打印完成后不需要额外做支撑拆除的后处理，去掉打印底板的 raft 或者裙边就可以直接试装配，能大幅减少打印后的修整工作量。从功能结构来看，盒盖与盒身采用周向定位的直边配合，配合面预留了0.2mm的均匀间隙，

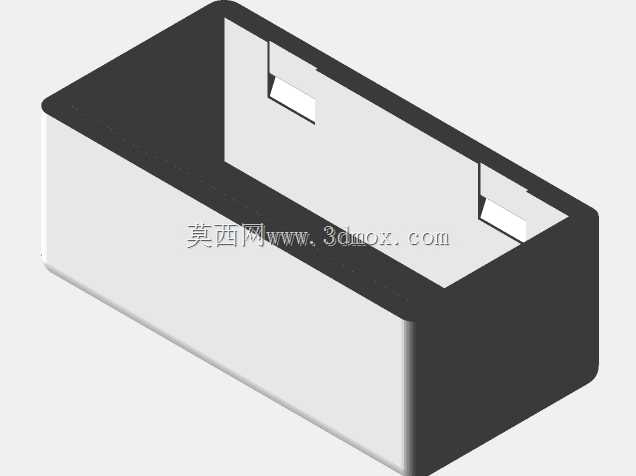

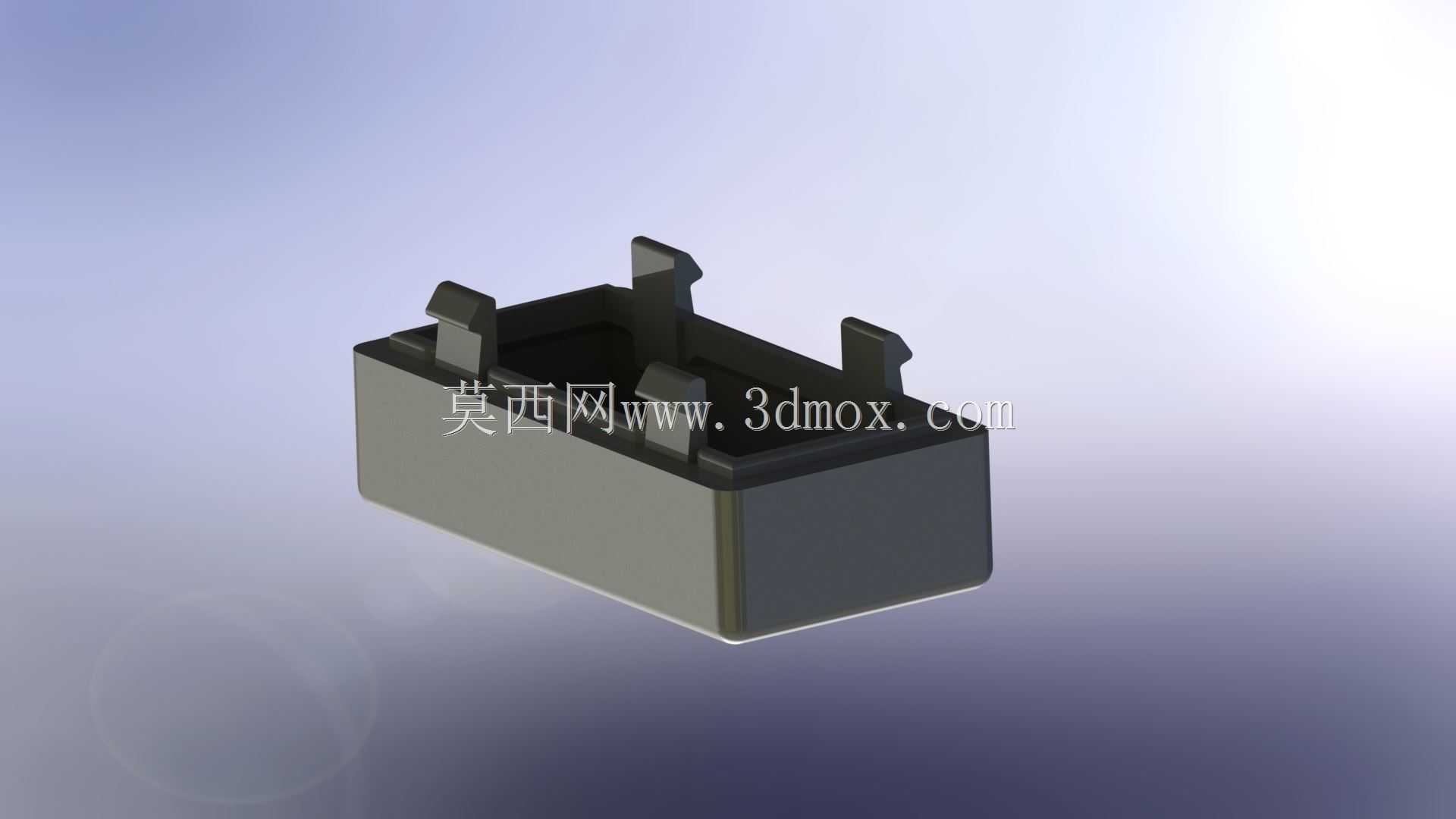

　　刚好适配PLA、PETG等常用FDM打印材料的成型收缩率，不会因为打印过程中的材料收缩出现盒盖卡滞或者配合过松的问题。锁止结构设置在盒体的两个短边侧，每个侧边设置两个对称的弹性卡扣，卡扣的悬臂厚度设置为1.8mm，这个厚度参数是经过多轮打印验证的，既可以保证卡扣有足够的弹性变形量，在开合的时候不需要太大的按压力度，又能避免悬臂过薄在反复开合过程中出现断裂失效，卡扣的扣合量设置为0.8mm，扣合到位后会有清晰的到位反馈，正常竖直拎起盒盖不会出现盒身自行脱落的情况，同时在需要打开的时候，用手指轻按两侧卡扣的施力位就可以顺利脱开，不需要借助额外的撬具。在安装与尺寸边界上，盒体的内部有效容纳空间为规整的长方体空腔，

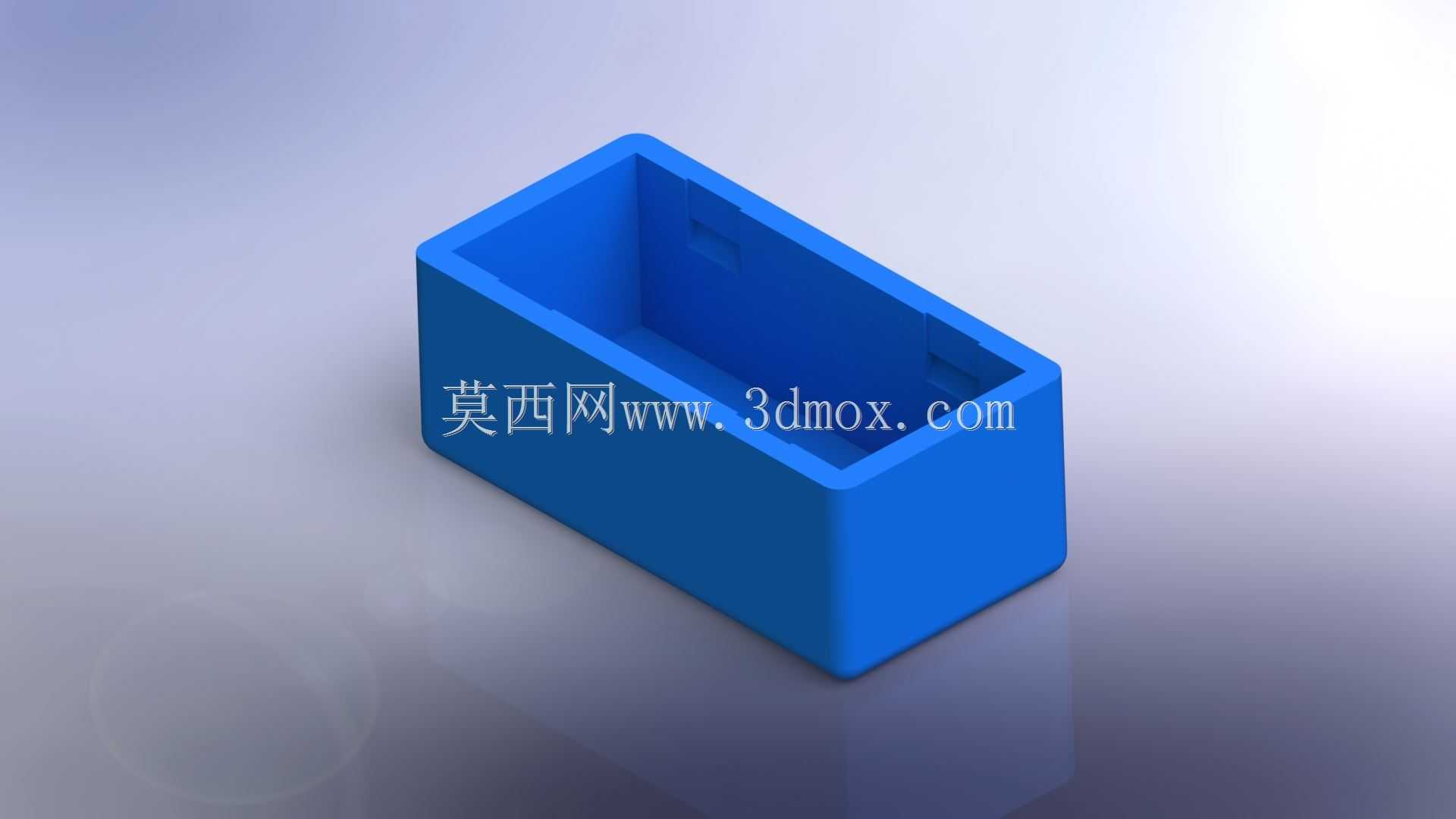

　　没有多余的加强筋凸起占用内部容积，可以最大化利用内部空间存放规整的小型零件，盒身的外壁厚度统一设置为2mm，这个壁厚在0.4mm喷嘴、0.2mm层厚的常规打印参数下，刚好可以打印出5层壁厚的结构，整体刚性足够，在堆叠放置3到4个同规格满装零件的盒体时，不会出现侧壁变形塌陷的问题。盒盖的顶面为平整平面，既可以在打印的时候直接作为贴合打印平台的面，保证成型平整度，也方便后续粘贴标签标识内部存放的物料类别，盒身的底部四个角做了R2的圆角过渡，避免打印过程中尖角位置出现翘边，同时也能减少日常使用过程中尖角磕碰带来的结构损伤。不同于市面上常见的过盈配合式打印盒，这款卡扣结构的设计充分考虑了不同打印设备的精度误差，

　　配合间隙的容错范围可以覆盖±0.1mm的打印尺寸偏差，即使用入门级的桌面级FDM打印机打印，也能顺利实现顺畅的开合与可靠的锁止，不需要反复打磨配合面。在实际应用中，这类卡扣方盒除了用来收纳3D打印的零散零件、电子元器件之外，还可以作为小型传感器模块、迷你控制板的外置防护壳体，只需要在对应侧壁预留出线孔位就可以直接使用，卡扣式的开合结构也方便后续对内部的模块做调试、更换电池等操作，不需要像粘接固定的壳体那样做破坏性拆解。设计过程中特意规避了容易出现应力集中的直角衔接结构，所有卡扣悬臂与盒盖的衔接位置都做了R1的圆角过渡，能大幅减少打印过程中内应力积累导致的层间开裂问题，哪怕是用脆性相对较大的普通PLA材料打印，也能承受至少50次以上的反复开合而不出现结构损坏。盒体的分体式结构也让打印摆放更加灵活，盒身和盒盖可以同时摆放在打印平台上一次打印完成，不需要分两次打印作业，能有效提升打印效率，两个零件的摆放方向都选择了最大平面贴合平台，不需要添加任何支撑结构，打印过程中不会出现支撑拆除后留下的粗糙表面，配合面的光洁度可以直接满足装配要求。
