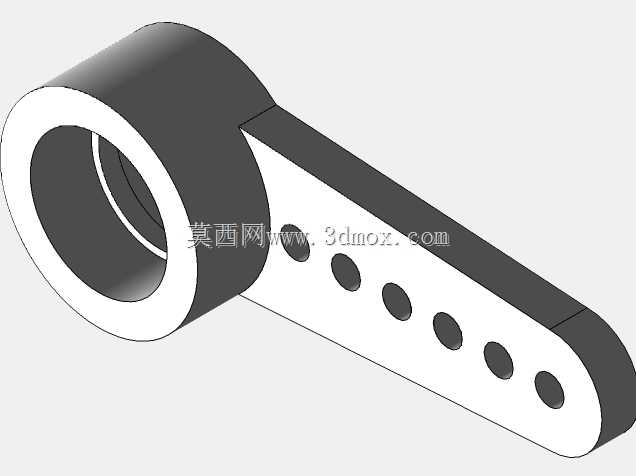

做小型自动化执行端结构设计的工程师,对SG90这类微型舵机的配套输出件肯定不陌生,这次的一字型摇臂结构,就是专门适配这类9g规格微型伺服的输出连接件,日常在桌面级小型机械臂、航模舵面控制、智能小车转向机构、小型自动开合门禁、创客类DIY执行装置里用得极多。很多刚入行的结构设计人员做这类小舵机配套结构时,容易忽略安装边界的干涉问题,要么摇臂长度选得不对导致行程末端碰壳,要么孔位位置偏差导致传动卡滞,这个结构在设计时就把这些现场常见的问题都考虑进去了。从结构本身来看,左端的环形套是直接卡接伺服电机输出齿盘的部位,内孔尺寸严格匹配SG90标准输出轴的齿形参数,套体的壁厚做了均匀加厚处理,避免频繁正反转切换时,
套体根部受交变扭矩出现开裂——之前做过一批小批量的智能门锁演示样机,用了壁厚偏薄的第三方摇臂,连续往复动作不到三千次就出现了套体崩裂的问题,后来把壁厚加到1.2mm之后,同工况下跑满两万次动作都没出现结构失效。摇臂的杆身部分做了等宽的平直设计,杆身上沿长度方向均匀排布了五个等直径的安装圆孔,这些孔位是用来连接传动拉杆或者执行末端负载的,不同的孔位对应不同的传动比:越靠近输出轴中心的孔位,输出端的动作角度越小、输出扭矩越大,适合需要大推力的推顶类工况;越靠近摇臂末端的孔位,输出端的动作行程越长、动作速度越快,适合舵面偏转、挡板开合这类需要大摆角的场景。设计时特意把孔位的中心距做了标准化处理,相邻孔中心间距统一为4mm,
不管是用M2的自攻螺丝还是配套的球头拉杆,都能直接适配,不用二次扩孔或者调整位置。杆身的上下表面做了平行度公差约束,安装面的平面度控制在0.1mm以内,避免安装拉杆时出现偏斜,导致传动过程中出现额外的侧向力,既增加舵机的负载电流,还会加速输出轴轴承的磨损。从安装边界来看,这个摇臂装配到SG90舵机上之后,零位状态下杆身沿舵机端面水平伸出时,最大外伸长度是31mm,环形套的最大外径是10mm,杆身宽度是6mm,整体厚度和舵机输出轴的安装面齐平,不会突出舵机本体的上表面,做结构堆叠时,上方预留1mm的间隙就不会出现运动干涉。摇臂的摆动范围是正负90度,在极限摆角位置时,杆身的最外端扫过的圆弧半径是31mm,做设备内部腔体设计时,
只要在这个半径范围内预留出无遮挡的运动空间,就不会出现摇臂碰壳、卡线的问题。很多人做这类小零件时觉得结构简单,随便画个长条打几个孔就行,实际上在小扭矩的微型传动场景里,这类连接件的细节设计直接影响整套机构的可靠性:比如环形套和杆身的衔接位置,做了R1.5的圆角过渡,避免直角位置的应力集中,之前有版本做的是直角衔接,做跌落测试时,衔接位置直接出现了裂纹,改成圆角过渡之后,抗冲击性能提升了近40%。还有杆身上的安装孔,孔口都做了0.2mm的C角倒角,安装螺丝或者拉杆时不会刮伤零件表面的镀层,也能快速对准安装位,提升装配效率。在实际选型时,要是用在需要频繁往复动作的工况,比如小型分拣装置的拨料机构,优先选靠近根部的孔位安装,降低摇臂的受力力臂,减少舵机的负载;要是用在航模的副翼、升降舵控制场景,选靠近末端的孔位,能获得足够的舵面偏转角度,保证操控灵敏度。另外这个结构的外形做了对称设计,不用区分安装方向,不管是正装反装都能正常使用,仓储和装配时不用额外做方向区分,能减少产线的装配出错率。做三维建模时,这个零件的所有特征都做了全参数化关联,要是需要适配其他型号的微型舵机,比如MG90S,只需要修改左端环形套的内孔齿形参数和套体外径,杆身的孔位、长度参数都可以直接沿用,不用重新绘制整个结构,能大幅缩短同系列零件的设计周期。
