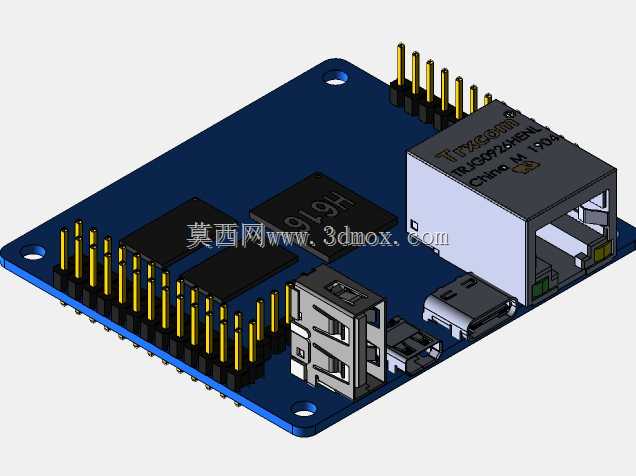

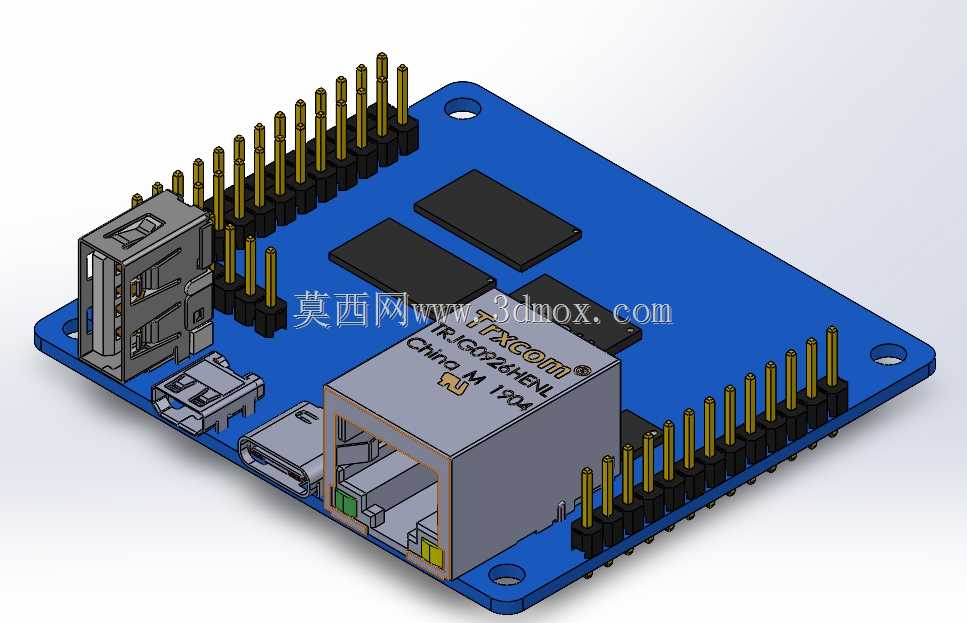

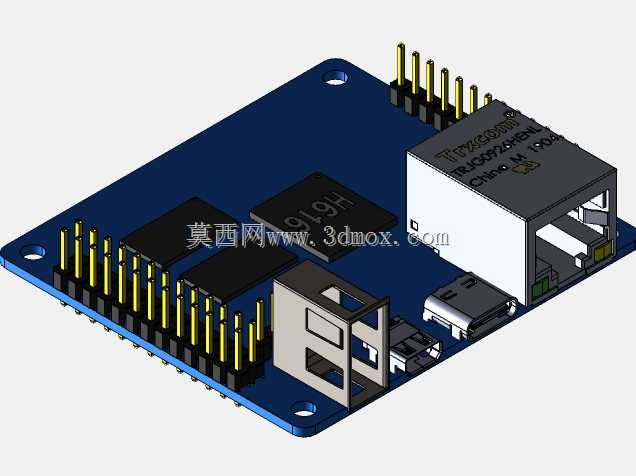

香橙派Zero2嵌入式开发板结构设计

　　做嵌入式设备集成的结构工程师大多有过这类经历：选好核心板之后，要反复核对板上每一个接口的突出高度、排针的伸出长度、固定孔的位置公差，稍不注意就会出现外壳干涉、外接插头插不到位、安装后板卡翘曲的问题，这个开发板的三维结构建模，刚好能解决这类前期选型核对的痛点。从实际应用场景来看，这类板卡常被用在小型物联网网关、边缘数据采集终端、小型工控控制单元、智能硬件原型验证场景里，很多时候需要把板卡嵌进定制的设备壳体内部，既要保证所有外接接口能和壳体上的开孔精准对位，还要预留足够的插拔操作空间，同时要避开板上最高元器件的位置，防止壳体压件造成短路。从结构设计的细节来看，板体采用标准矩形PCB布局，四个角预留的安装孔位置做了沉边避让，

　　安装时可以用M2规格的铜柱直接固定，不需要额外加垫片调整高度，孔位的中心距严格匹配常用迷你嵌入式设备的安装间距，能直接适配市面上多数通用迷你开发板外壳的安装位。板上的元器件高度做了分层还原：最高的部件是卧式RJ45网口，金属屏蔽壳的突出高度、接口内的弹片让位空间都做了结构还原，设计外壳时网口位置的开孔深度要匹配这个高度，不然会出现水晶头插到底之后卡扣卡不紧的问题；网口旁边的USB接口、HDMI接口的突出高度略低于网口，接口周围的塑料加强筋位置也做了还原，设计壳体时要注意在接口周围预留0.3mm左右的装配间隙，避免注塑件的公差导致接口被挡住。板边的两排排针是结构设计里容易出问题的部位，建模时还原了排针的实际伸出长度，

　　排针的针脚间距是标准2.54mm，排针座的塑料基座高度也做了准确还原，要是设计外接扩展板叠层安装的话，两层板之间的间距要参考排针的有效插合长度来定，不能留太大间隙导致针脚接触不良，也不能压得太紧导致排针座被压裂。板上的存储芯片、主控芯片的表面高度做了还原，要是设备需要加装散热片的话，可以直接根据芯片的表面位置和高度来选散热片的尺寸，不用再反复打样测量芯片和壳体之间的剩余空间。从安装边界来看，板卡的整体长宽尺寸控制在迷你开发板的常规范围内，所有向外突出的元器件都没有超出板体的边缘轮廓，除了侧面的接口部分，在做设备内部布局的时候，板卡的左右两侧只要预留出排针插接线的空间就行，上下两侧要预留出USB、电源接口的插拔操作空间，

　　尤其是电源接口位置，要留够手指插拔电源插头的操作距离，不然设备组装完之后插电源会非常别扭。建模的时候特意把容易产生装配干涉的部位做了细节还原：比如网口金属壳旁边的电容高度、USB接口金属外壳的弹片突出量、排针针脚的顶端倒角，这些细节在做结构干涉检查的时候非常有用，很多工程师之前做结构设计的时候，就是因为忽略了电容的高度，导致壳体内部的加强筋刚好压在电容上，组装完之后板卡被顶得变形，甚至把电容引脚扯脱焊。另外板卡上的TF卡槽位置做了准确还原，卡槽是弹出式结构，设计壳体的时候要在卡槽对应的位置预留出卡托弹出的空间，不能把壳体的筋位做在卡槽弹出的路径上，不然后期换内存卡的时候根本没法把卡取出来。从实际选型的角度来说，有了准确的三维模型，在做设备方案阶段就能直接把板卡模型调入装配体里，提前排布内部的电池、天线、接线的位置，不用等拿到实物板卡之后再测量尺寸，能大幅缩短原型开发的周期，也能减少因为尺寸核对不准导致的壳体返工问题。很多做嵌入式结构的工程师都遇到过拿到实物才发现接口位置和自己预想的不一样，整个壳体结构要全部重画的情况，这类精准的板卡模型就是为了避免这类问题，每一个元器件的位置、高度、轮廓都和实物对齐，做干涉检查的时候能直接发现潜在的装配冲突，比如板卡安装之后，最高的网口部件会不会和设备内部的其他模块碰到，排针上插的杜邦线会不会被壳体压住，安装铜柱的长度选多长合适，这些都能通过模型提前确认。
