双齿条斜齿轮惰轮传动结构

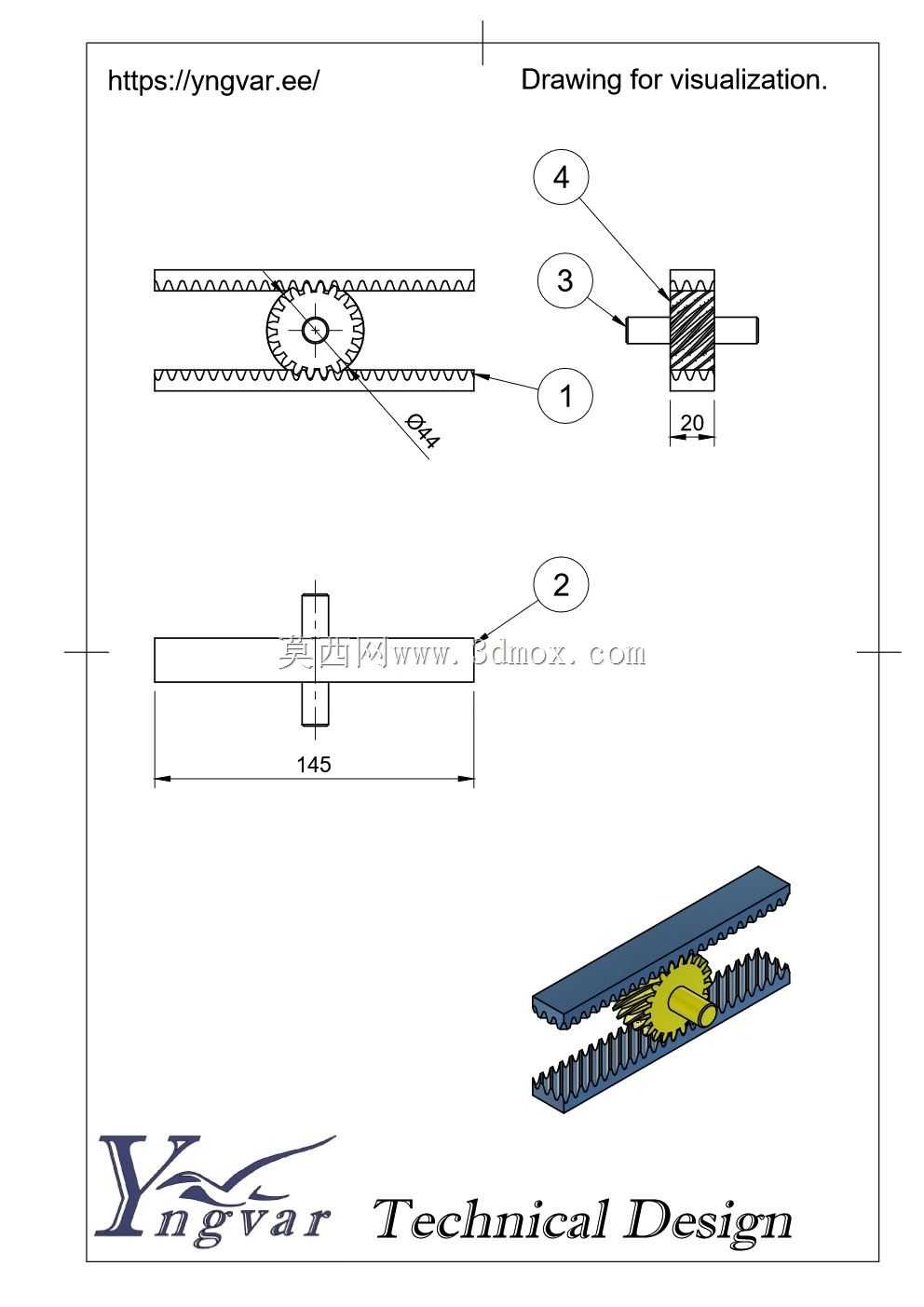

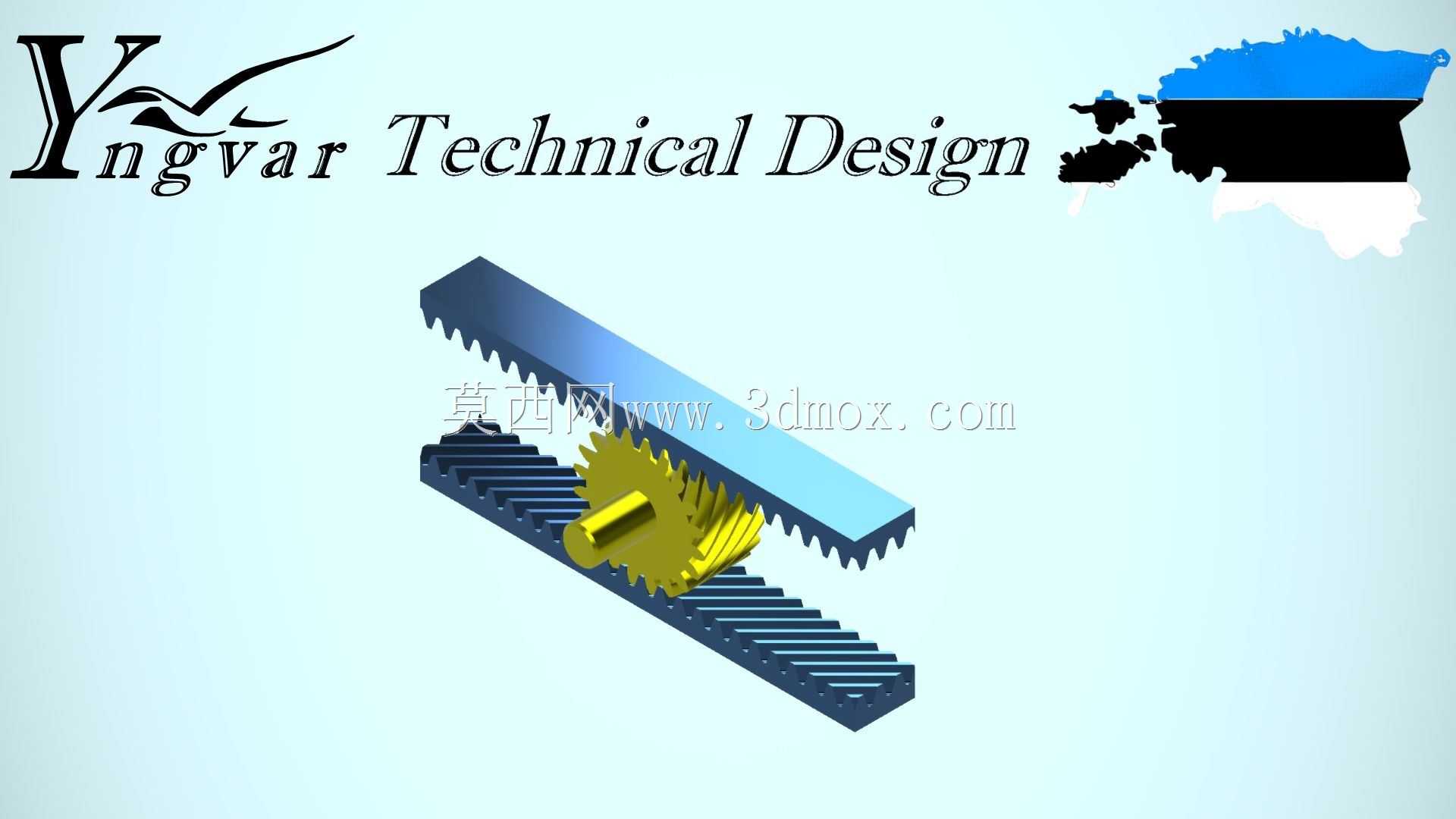

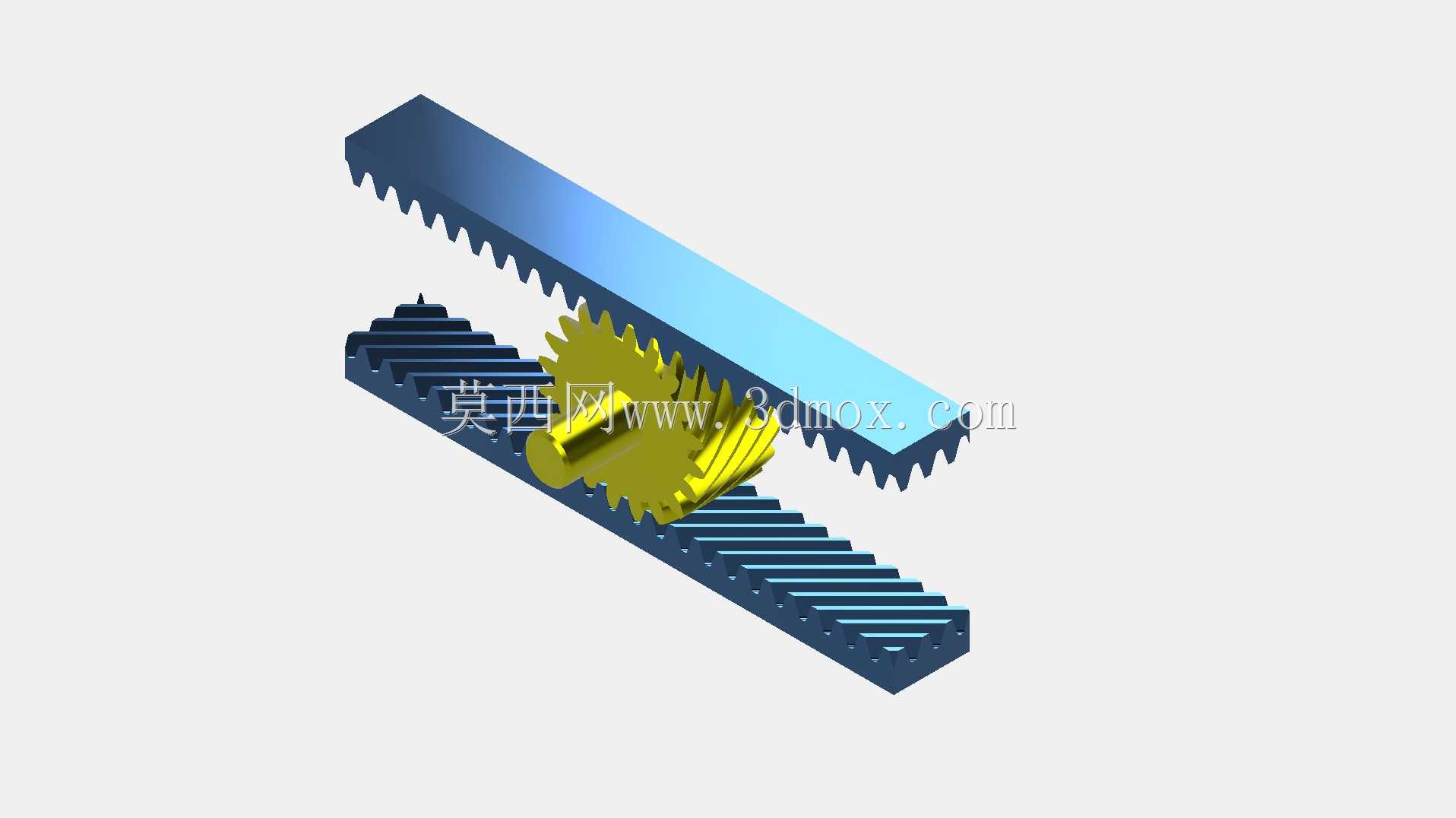

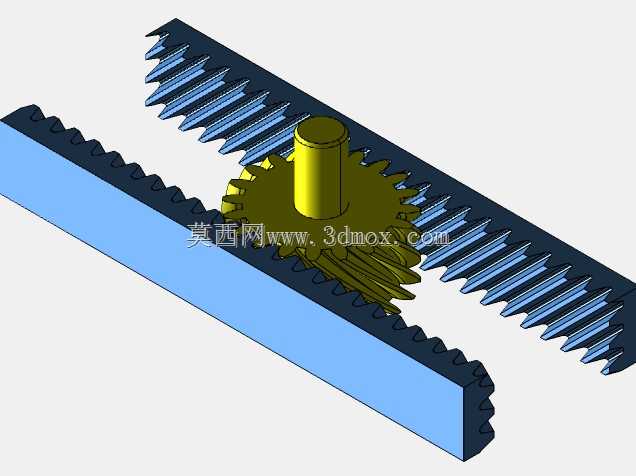

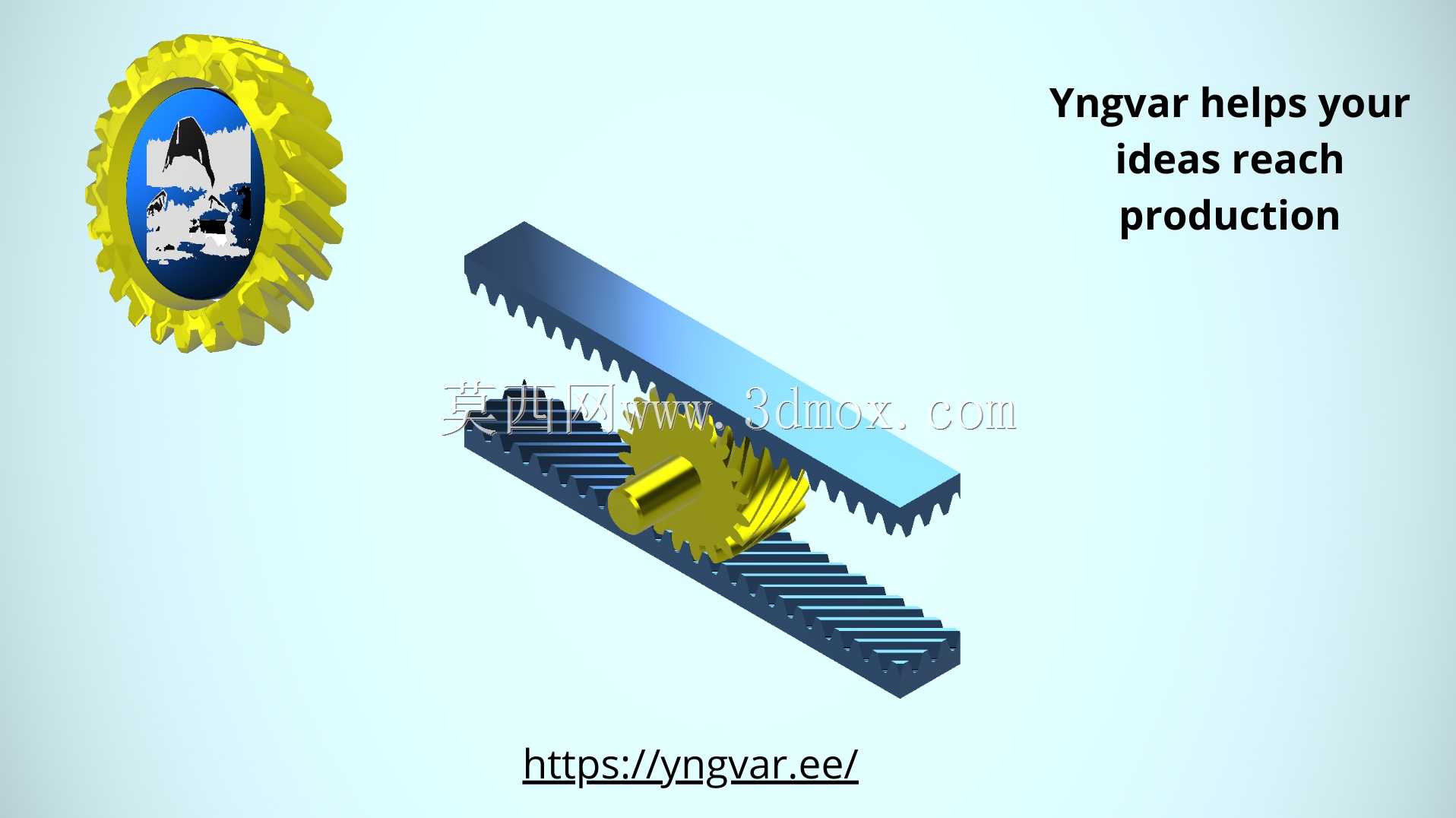

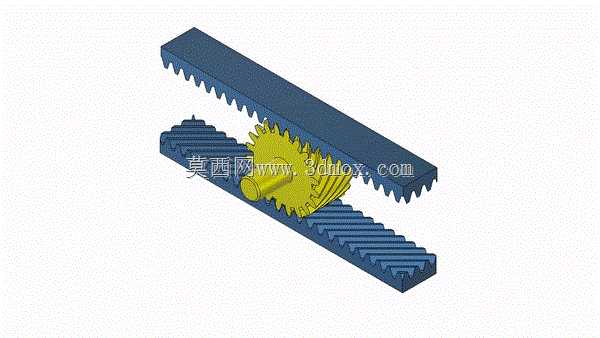

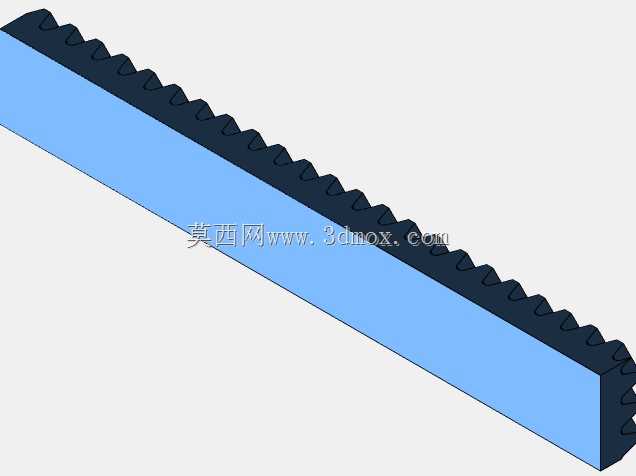

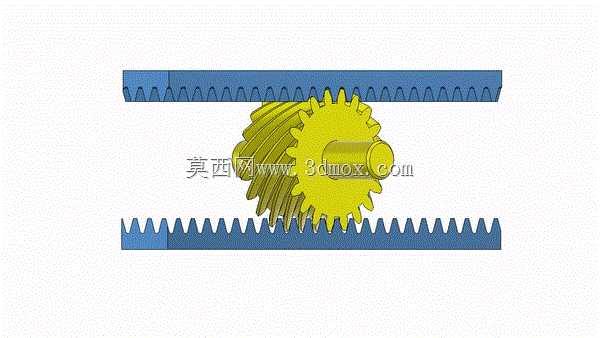

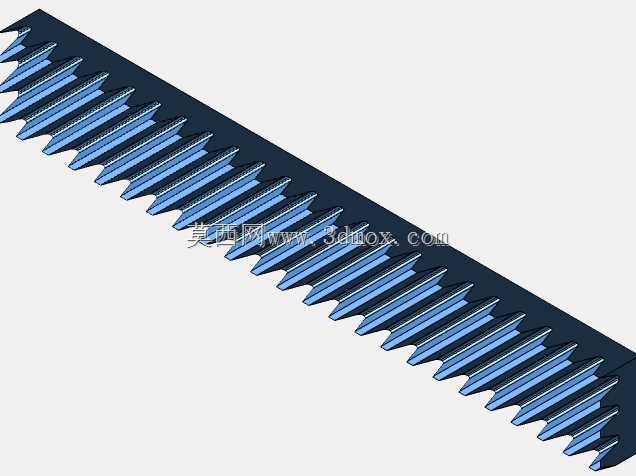

　　这套双齿条斜齿轮传动结构，核心采用中间惰轮布局实现双齿条同向同步移动，在各类需要直线同步进给的工位中应用广泛，比如包装设备的双侧同步夹持工位、自动化生产线的对称式推料机构、印刷设备的对位调整平台，都能见到这类传动结构的身影。不同于常规齿轮齿条单组传动的布局，这套结构通过中间斜齿惰轮同时啮合上下两根平行布置的斜齿条，当动力输入到中间惰轮时，两根齿条会沿着相同的直线方向同步运动，不会出现单齿条传动时的偏载问题，也无需额外设置同步带或者连杆机构来保证双侧动作一致性，整体传动链更短，反向间隙更容易控制。从结构设计逻辑来看，斜齿的选型是这套结构的关键，相比直齿传动，斜齿啮合时的重合度更高，传动过程中轮齿是逐步进入啮合、逐步退出啮合，

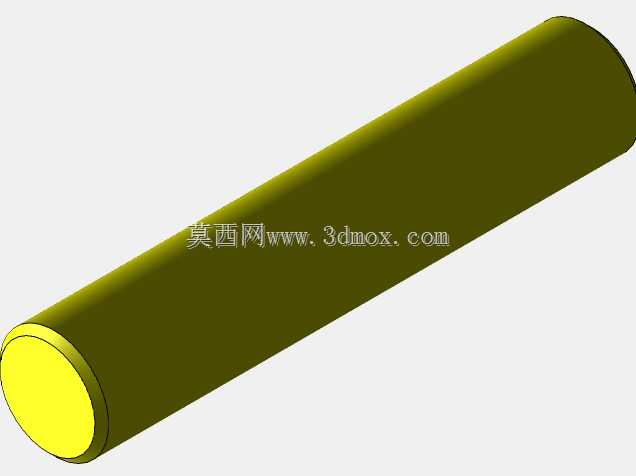

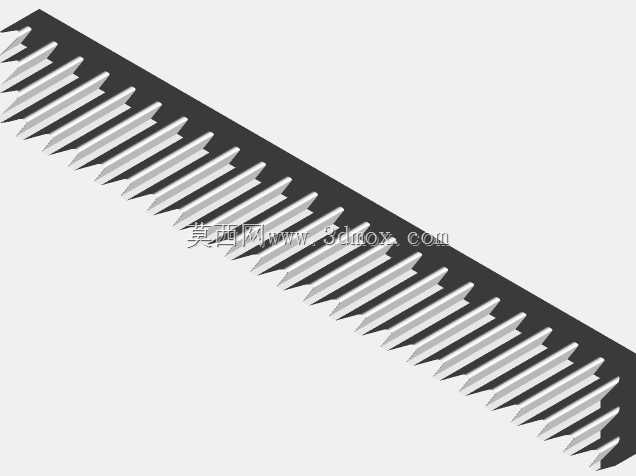

　　不会出现直齿传动的冲击噪音，在中低速往复运动的工况下，运行平稳性优势十分明显，同时斜齿的承载能力也比同模数直齿更高，能承受更大的进给推力。中间惰轮的轴系设计需要兼顾径向承载和转动灵活性，因为惰轮同时受到两根齿条的啮合力，两个作用力方向相反，轴的受力需要做针对性的强度校核，避免长期运行出现轴的弯曲变形，导致啮合间隙变大、传动精度下降。两根齿条的安装基准面需要保持严格平行，平行度公差需要控制在齿条齿向公差的允许范围内，同时齿条的安装面到惰轮中心的距离需要严格匹配齿轮齿条的啮合中心距，否则会出现啮合过紧导致卡滞，或者啮合间隙过大导致传动回程超差的问题。在实际设备装配时，通常会先固定其中一根齿条，安装惰轮组件后再调整另一根齿条的位置，

　　通过压铅丝或者打表的方式测量啮合侧隙，将侧隙控制在合理区间内，既保证传动灵活无卡滞，又不会出现反向传动的空程。这套结构的安装边界需要注意，两根齿条的行程末端需要设置硬限位或者软限位，避免齿条运动到行程极限时轮齿脱离啮合，导致机构失效；惰轮的轴承端需要设置润滑通道，定期补充润滑脂，降低轮齿和轴承的磨损，延长结构使用寿命。在功能特性上，这套传动结构可以实现双侧同步的直线动作，相比单齿条配合导轨导向的结构，它的抗偏载能力更强，当负载作用在两根齿条的连接端面上时，两个啮合点同时承受负载，力的分布更均匀，不会出现单侧受力导致的导轨磨损不均问题。很多自动化设备的对称开合机构、同步顶升机构都会选用这类传动方案，相比气缸同步回路，

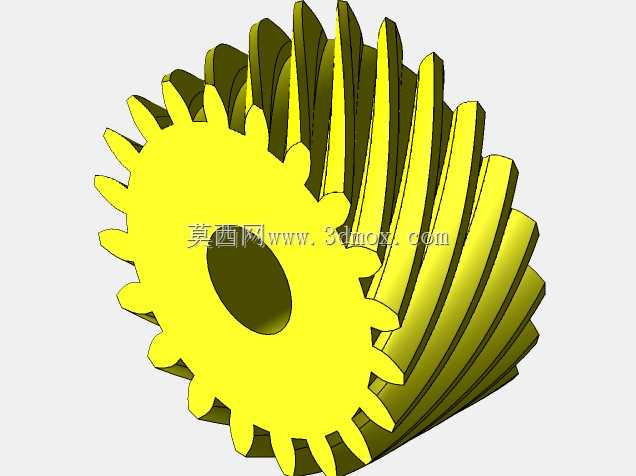

　　它的同步精度完全靠机械结构保证，不受气压波动、泄漏等因素影响，可靠性更高；相比双伺服电机同步驱动的方案，它只需要一个动力输入，成本更低，控制逻辑更简单，不需要做复杂的伺服同步调试。设计这类结构时，还需要注意齿条的齿面硬度处理，通常会对齿条齿面做高频淬火处理，提升齿面耐磨性，惰轮的轮齿也会根据负载情况做对应的热处理，保证两者的使用寿命匹配，避免出现一个零件过度磨损导致整套结构提前报废。另外斜齿的螺旋角选择也需要结合实际安装空间，螺旋角越大传动平稳性越好，但会产生更大的轴向力，需要在惰轮的轴系设计中配置能承受轴向力的轴承，比如角接触球轴承或者圆锥滚子轴承，平衡轴向力，避免轴系出现窜动影响传动精度。
