逆向工程空气泵压缩机结构设计

　　在小型气动系统、便携负压设备、桌面级实验装置的配套选型中，这类集成式空气泵/压缩机的结构合理性直接决定整套气路的运行稳定性，很多做小型医疗设备、便携采样仪器、桌面真空吸附工装的工程师，在选型阶段都会卡在泵体内部结构不明确、安装边界难匹配的问题上，这个逆向还原的结构模型刚好能解决这类选型前期的结构校核需求。从实际应用场景来看，这类小体积泵体常被用在便携负压吸引设备、小型桌面真空吸附平台、实验室微量气路输送、DIY级气动工具动力端，不需要大流量输出，但对安装空间、运行振动、密封可靠性有较高要求，很多集成设备的结构设计阶段，需要精准匹配泵体的外部安装孔位、内部腔体容积、阀组动作行程，才能避免后期装配件干涉、气路压损超标的问题。

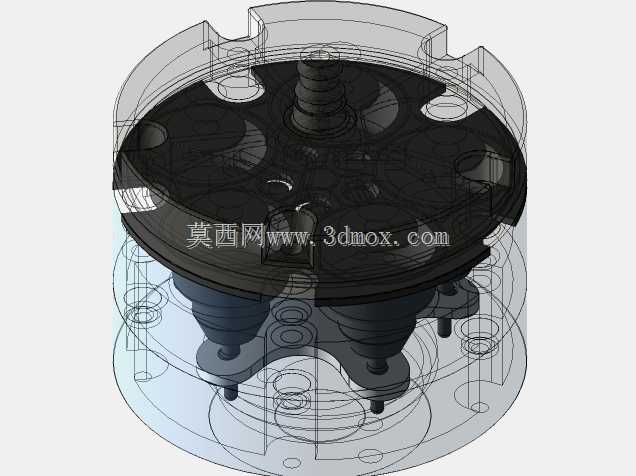

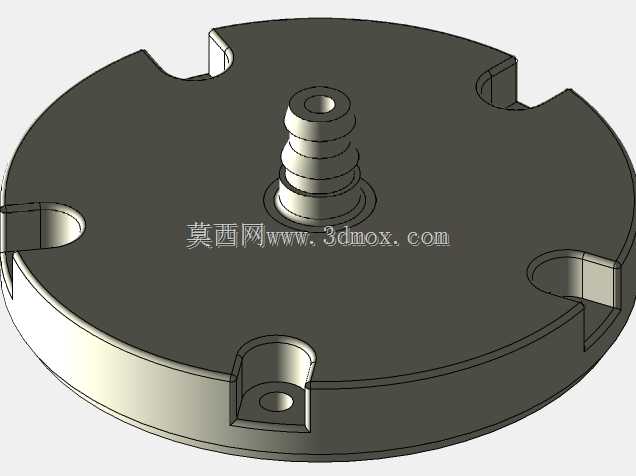

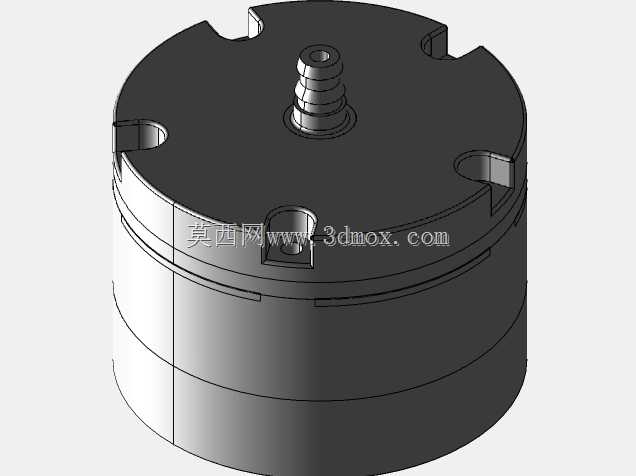

　　从功能特性来看，该泵体采用同轴多腔体布局，动力输入端与泵腔做同轴集成，省去了外置传动结构的额外安装空间，阀盖部分采用分体粘接/焊接的成型工艺，这也是这类小体积泵常见的生产工艺——毕竟小尺寸阀盖内部流道复杂，一体注塑或机加工的难度高、成本高，分体加工后粘接焊接能在保证结构强度的前提下，大幅降低生产难度，不过要注意的是，粘接接缝处的密封处理是这类泵的质量控制点，一旦密封失效会直接导致负压不足、输出压力不达标的问题。设计思路上，逆向还原过程中优先保证了外部所有安装尺寸、接口位置、外观轮廓与实物完全一致，这也是逆向工程在设备配套设计中的核心价值——不需要拆解原厂设备就能拿到精准的装配边界，方便工程师在做整机布局时直接调用模型做干涉检查；

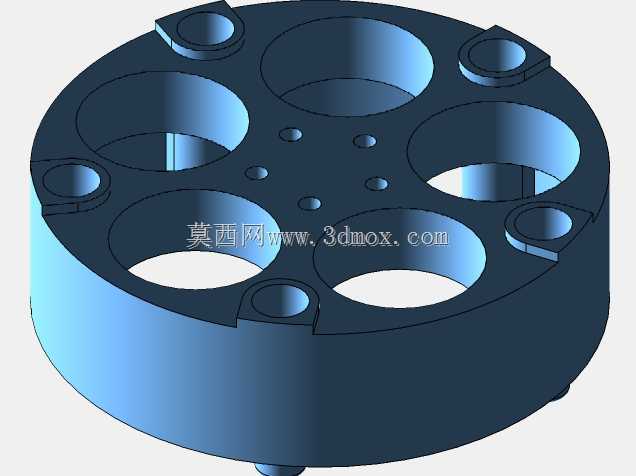

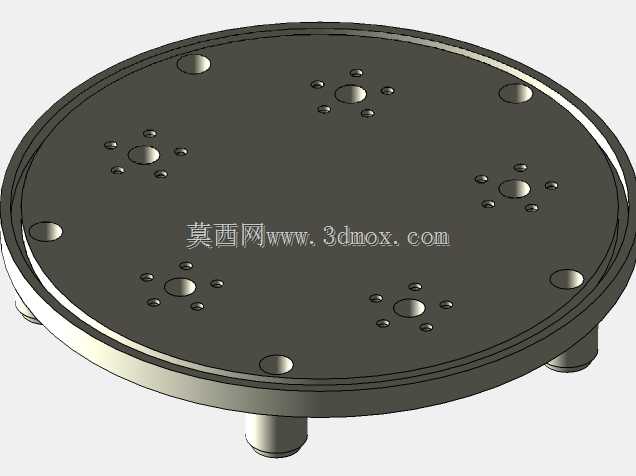

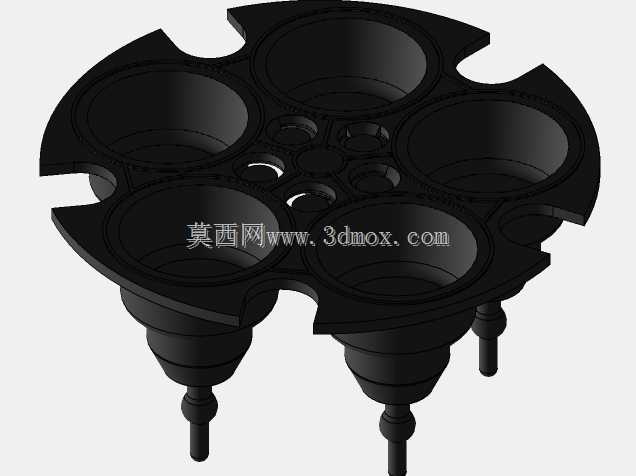

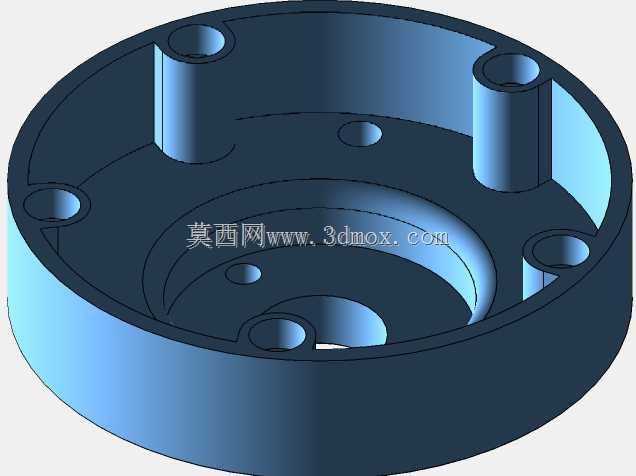

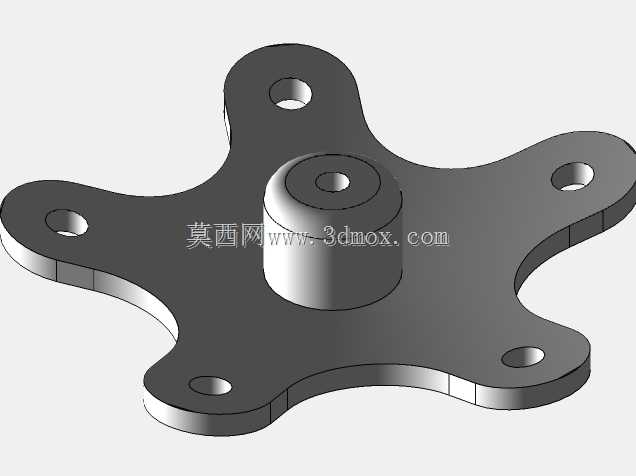

　　针对阀盖内部因为粘接工艺无法完全精准还原的部分，做了适配3D打印工艺的结构优化，把原本可能存在的细微倒扣、薄壁尖角做了适度调整，让结构可以直接用FDM/FFF工艺打印验证，不需要额外做过多的支撑拆除后处理，降低手板验证的成本。模型里的薄膜、阀门这类弹性元件，明确标注了适用硅树脂、橡胶类软质材料制作，这也是这类隔膜式泵的核心功能件，弹性件的厚度、邵氏硬度直接决定泵的输出压力、回程密封性，做手板验证的时候可以根据实际需要的流量压力参数调整薄膜厚度，不需要完全照搬原厂件的参数。安装边界方面，泵体整体为圆柱式布局，外部的定位凸台、安装孔位都做了1:1还原，底部的固定柱位置、顶部的接口尺寸都和实物匹配，

　　做整机设计的时候可以直接把模型调入装配体，预留对应的安装空间、走管空间，不需要反复测量实物尺寸；内部的腔体容积、活塞行程也按照实物比例还原，在做气路仿真的时候可以直接提取内部流道体积，计算理论流量、压损参数，给气路元件选型提供参考。要注意的是，这类逆向模型主要用于结构设计阶段的装配校核、手板验证，内部的密封槽尺寸、配合公差需要根据实际选用的加工工艺、密封件标准做微调，毕竟不同批次的原厂件也会存在合理的尺寸公差，直接照搬模型尺寸做量产件可能会出现装配过松或过紧的问题；另外3D打印制作手板的时候，泵腔内壁的打印层厚要尽量调小，避免层纹导致的密封失效，必要的时候可以做内壁涂覆处理提升气密性。
