工程用注塑式塑料铰接合页结构

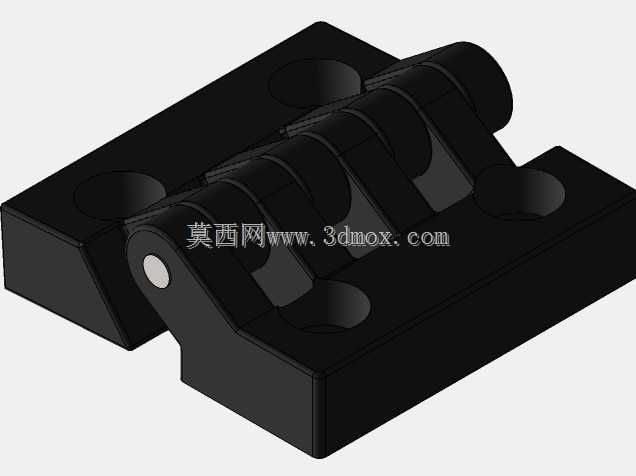

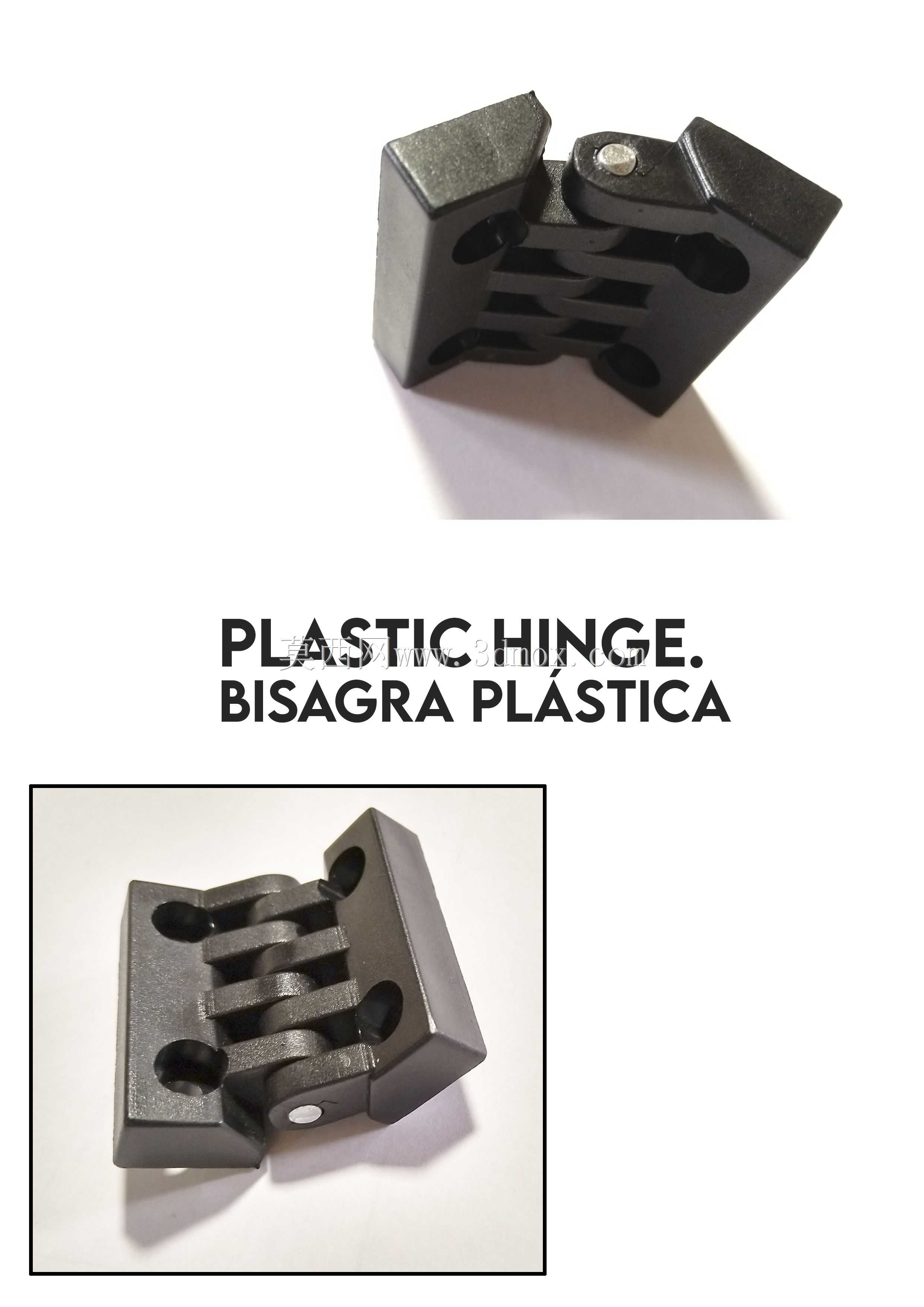

　　这类塑料铰接结构常被用在对自重控制要求较高、载荷等级中等的设备舱门、小型设备翻盖、轻量化工装护罩的转动连接场景中，相比金属冲压合页，它的自重仅为同尺寸金属件的六分之一左右，不会给轻薄的安装基材带来额外负重，同时自带的绝缘属性也能避免不同金属基材接触产生的电化学腐蚀问题，在一些有弱酸碱接触的户外小型设备、实验室非金属设备上适配性更强。从结构设计逻辑来看，这款铰链采用了多段交错式的铰接耳布局，转动副位置嵌入了金属销轴作为受力核心，避免塑料本体直接承受转动摩擦带来的磨损，铰接耳的交错排布让整个转动过程中受力均匀分散到每一段耳片上，不会出现单侧耳片应力集中断裂的问题，合页的两个安装基座都做了沉头安装孔位，安装后螺丝头不会突出基座表面，

　　避免转动过程中螺丝头剐蹭相邻构件，也能让安装面完全贴合基材表面，不会出现安装间隙导致的晃动。在安装边界的设计上，两个安装基座的底面都做了0.2毫米的微凸网格纹路，安装时可以和基材表面产生足够的静摩擦力，即使螺丝紧固力没有达到金属合页的要求，也不会因为频繁开合出现基座移位的问题，转动行程覆盖0到180度的开合范围，转动到最大角度时基座自带的限位凸台会承接住开合冲击力，不会让铰接耳直接承受极限角度的拉扯力，日常使用中不需要额外添加润滑油，塑料本身的自润滑属性可以保证长期开合无卡顿，也不会出现金属合页常见的锈迹污染安装基材的问题。从实际选型适配的角度来说，这类塑料铰链不适合用在重载舱门、频繁大冲击力开合的工业设备防护门上，

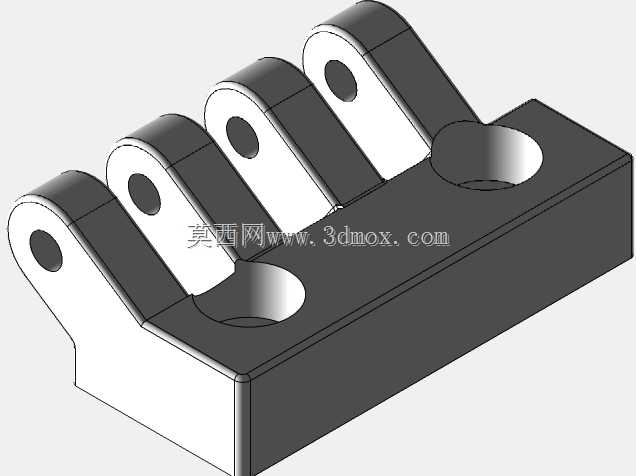

　　它的额定静载荷通常在每副5公斤以内，适合用在小型设备的检修盖、塑料箱体的翻盖、轻质非金属板材的活动连接场景中，安装时不需要额外加工复杂的沉台结构，只需要在基材上对应孔位打通孔或者直接在塑料基材上攻自攻螺丝孔即可完成固定，相比需要焊接或者铆接的金属合页，安装效率能提升40%以上。建模过程中需要重点关注铰接耳的配合间隙，相邻耳片之间预留0.15毫米的装配间隙，既可以避免注塑生产过程中的缩痕导致装配卡滞，也能保证转动过程中没有多余的旷量，销轴孔的同轴度公差需要控制在0.05毫米以内，否则装配后会出现转动阻尼不均匀、局部磨损过快的问题，基座的壁厚设计采用了渐变式结构，靠近安装孔的位置壁厚加厚到3.5毫米，铰接耳位置壁厚均匀控制在2.5毫米，

　　避免注塑过程中出现厚薄不均导致的翘曲变形，安装孔的沉头深度设计为2毫米，适配常用的M3沉头螺丝，沉头孔的角度采用标准的90度，和标准沉头螺丝的锥面完全贴合，紧固后不会出现螺丝头突出的问题。在外形尺寸的适配性上，这款铰链的整体闭合厚度控制在12毫米以内，安装后不会在基材表面突出过多，不会影响设备整体的外观平整度，两个安装基座的长度和宽度都控制在40毫米以内，在狭小的安装空间内也能完成布置，转动过程中合页的突出轮廓不会超出基座的安装边界，不需要在相邻构件上预留额外的避让槽，给整体设备的结构设计留出更多的可用空间。日常使用中，这类塑料铰链的耐温范围通常在零下20度到80度之间，可以满足大部分室内设备和普通户外设备的使用环境要求，如果是在长期高温环境下使用则需要更换耐高温的工程塑料材质，常规的PP或者ABS材质就可以满足普通场景的使用需求，建模时还需要考虑注塑生产的拔模角度，所有非配合面的拔模角度设置为1.5度，配合面的拔模角度设置为0.5度，既可以保证注塑件顺利脱模，也不会影响装配后的配合精度。
