履带式巡检作业机器人V2结构设计

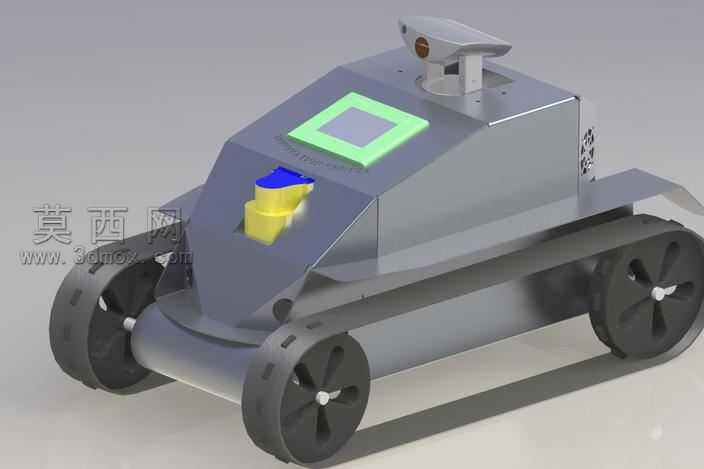

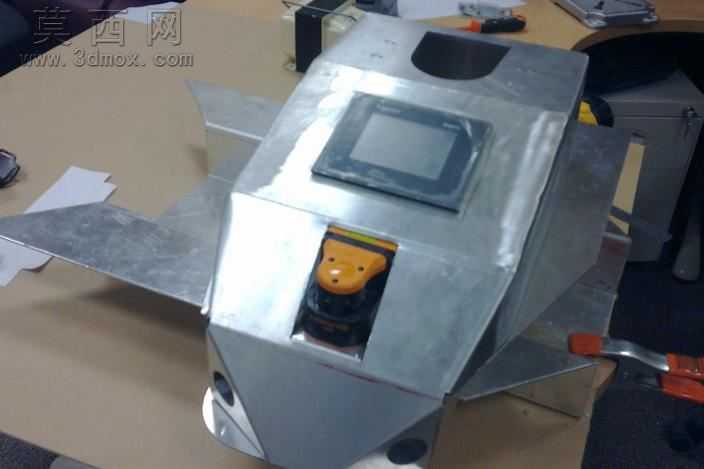

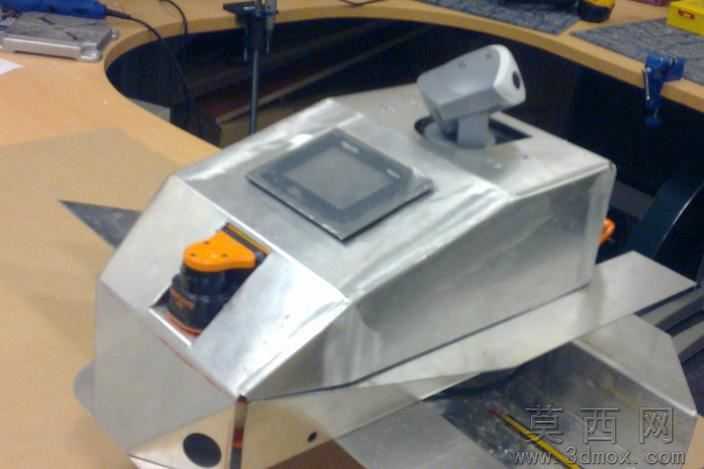

本作品为履带式移动巡检作业机器人的V2迭代版本三维建模成果，整体采用SolidWorks完成全参数化结构设计，建模过程严格遵循机械加工与装配公差要求，所有零部件均保留完整可编辑的建模特征树，方便后续进行结构优化与功能拓展。外观渲染阶段针对不同部件赋予了差异化的材质属性：主体机身采用哑光银灰色金属烤漆材质，还原金属壳体的细腻磨砂质感与低反光特性；履带行走结构的轮组采用高耐磨黑色橡胶材质，通过纹理贴图还原橡胶表面的防滑纹路与材质阻尼感；顶部搭载的摄像模组采用工程塑料与光学玻璃组合材质，镜头部分添加了轻微的反光与折射效果，还原光学元件的真实质感；机身正面的功能模块分别赋予亮黄色工程塑料与蓝色防护盖材质，通过色彩区分不同功能区域，提升整体视觉辨识度。结构设计上，整体采用对称式布局，行走系统为四轮驱动履带结构，两侧履带包覆前后驱动轮与中间承重轮，保证在复杂非平整路面的通过能力，轮组与机身之间设置有减震连接结构，可缓冲行进过程中的路面冲击。机身主体采用一体化舱体设计，内部预留有充足的电控元件、电池模块的安装空间，舱体侧面开设有散热格栅结构，保证内部元件工作时的通风散热需求。机身顶部靠前位置设置有方形嵌入式触控显示屏安装位，屏幕周边做了凸起的防护边框设计，避免屏幕受外力磕碰损坏；显示屏旁设置有快拆式功能接口模块，采用黄蓝配色的防护盖进行密封，可拓展不同的作业功能组件。机身后部上方安装有可俯仰旋转的Axis摄像机云台，云台采用低轮廓设计，在保证摄像视角覆盖范围的同时降低整机高度，提升行进过程中的稳定性。设计思路上，V2版本在初代原型的基础上优化了机身重心分布，将较重的电池模块下移至机身底部舱室，降低整机重心避免爬坡侧翻；同时优化了履带的张紧结构，采用侧边可调式张紧轮设计，无需拆解主体结构即可完成履带松紧度调节；所有外部接口均做了防水密封设计，可满足户外复杂环境下的作业需求，整机结构紧凑，装配关系清晰，所有连接部位均预留了标准紧固件安装位，可直接导出工程图纸用于实物加工制作。
