Nema23步进电机用绕线式柔性联轴器

　　做小型自动化设备传动结构选型时，很多新手容易在步进电机输出端的连接件上踩坑——要么选了刚性联轴器，把电机轴和负载轴的微小同轴度误差直接放大成轴承径向载荷，跑不了几百小时就磨坏电机端盖轴承；要么选了梅花联轴器，大扭矩启停时的缓冲量够但扭转间隙偏大，做点位定位时丢步概率高。这款适配Nema23步进电机的绕线式柔性联轴器，刚好卡在小扭矩精密传动的需求平衡点上，我之前做桌面级点胶机、小型皮带输送线、3D打印设备的Z轴传动时，多次用过同结构的件，对它的设计逻辑和安装边界摸得很透。

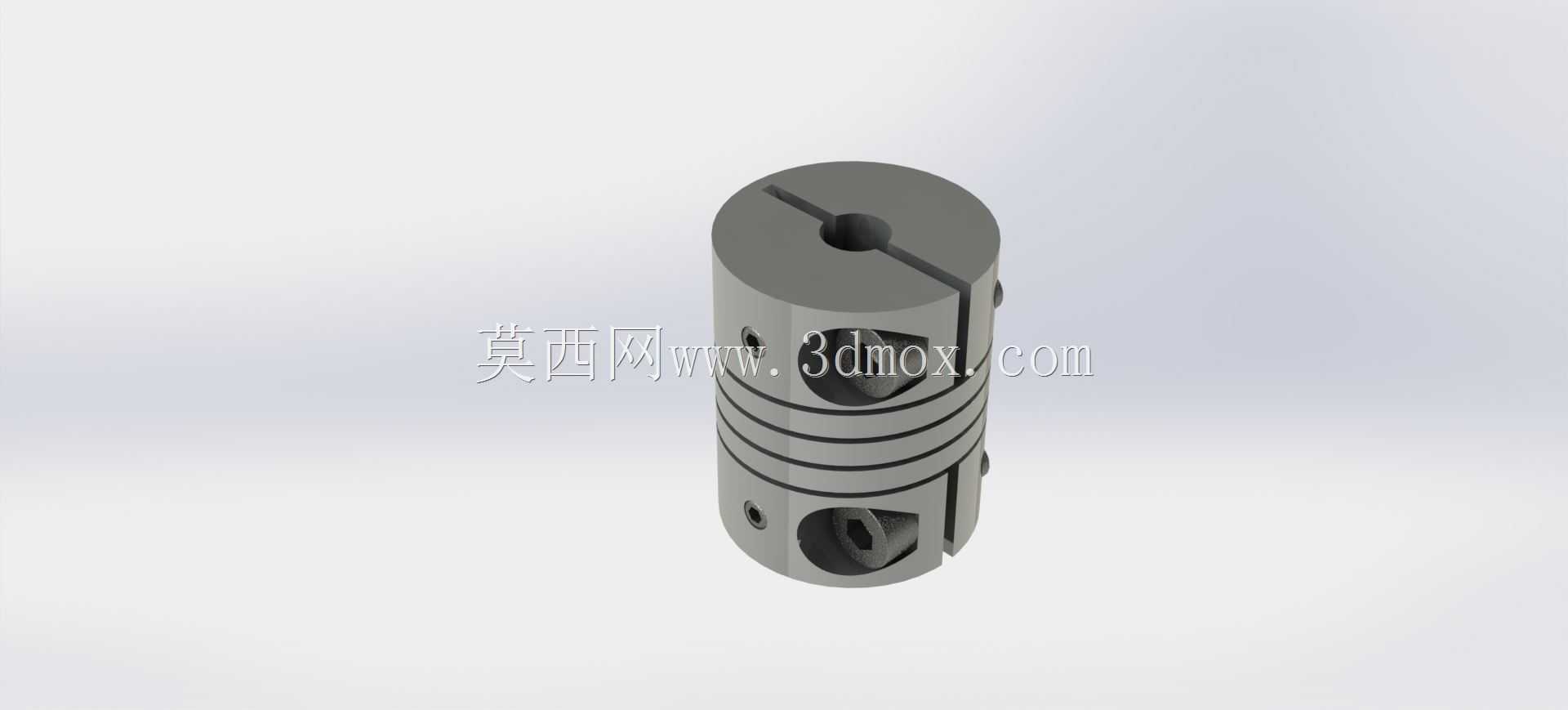

　　从结构设计逻辑来看，它采用的是一体金属坯料线切割成型的绕线槽结构，没有拼接装配的零件，整体是圆柱状的金属本体，中间加工出多圈平行的螺旋切槽，两端分别开出对应安装轴径的夹紧孔，侧面配锁紧顶丝或者抱紧缝的夹紧螺丝。这种切槽设计的核心作用，是靠槽间的金属薄壁弹性变形，来补偿两端连接轴的径向偏差、角向偏差还有轴向窜动，和拼接式的联轴器比，它没有装配带来的背隙，扭转刚性足够的同时，弹性变形量刚好能抵消安装时的同轴度误差——一般现场安装时，只要两端轴的径向偏移不超0.2mm，角向偏斜不超1度，它都能顺畅补偿，不会给两端的轴承带来额外的附加载荷。

　　具体到安装尺寸边界，这款联轴器一端适配6.35mm的轴径，刚好匹配常规Nema23步进电机的标准输出轴尺寸，另一端是8mm的轴孔，对应常见的滚珠丝杠输入端、同步带轮轴、小型负载主轴的轴径，安装时不用额外加工轴套或者改轴，直接套入后锁紧侧面的抱紧螺丝即可。它的外径和长度是匹配Nema23电机安装法兰的尺寸做的，安装后不会突出电机法兰的外轮廓太多，在紧凑的设备腔体内不会和旁边的走线槽、传感器支架产生干涉，我之前做设备布局时，只要给电机输出端留出和联轴器长度匹配的轴向空间，径向留3mm左右的余量就足够，不用额外预留太大的安装空间。

　　实际使用场景里，它的适用范围很明确：适合额定扭矩在2N·m以内的精密传动场景，比如桌面型数控雕刻机的XY轴传动，靠它的零背隙特性保证进给精度，同时补偿导轨安装带来的丝杠和电机轴的微小偏差；还有小型包装设备的送膜辊传动，频繁启停时它的弹性变形能吸收一部分冲击，不会把冲击载荷直接传到电机轴上；甚至在一些小型检测设备的转盘传动里，用它连接步进电机和转盘主轴，能避免硬连接带来的转盘转动卡顿问题。要注意的是它不适合大扭矩的重载传动，比如主轴传动、大负载输送线的传动，因为绕线槽的薄壁结构承受的扭矩有限，过载时会出现切槽变形甚至断裂的问题，选型时一定要核算负载的峰值扭矩，留1.5倍以上的安全系数。

　　建模的时候要特别注意几个细节：一是两端夹紧孔的抱紧缝宽度要匹配螺丝的锁紧行程，缝太宽锁紧时夹不紧轴，缝太窄螺丝锁到位了还没把轴抱紧；二是中间的螺旋切槽的深度和圈数要匹配需要的补偿量，圈数太多补偿量大但扭转刚性会下降，圈数太少刚性够但补偿偏差的能力不足，要根据实际需要的偏差补偿量平衡两个参数；三是锁紧螺丝的沉孔深度要足够，不能让螺丝头突出联轴器外圆，不然转动时会刮到周边的零件。另外轴孔的公差建议选H7的间隙配合，安装时能顺利套入轴上，锁紧后又能保证足够的抱紧力，不会出现传动时轴和联轴器打滑的问题。
