可调式摄影摄像支撑三脚架结构设计

　　在影视拍摄、商业摄影、户外勘测等场景中，支撑设备的稳定性直接决定了成像质量与作业精度，这款三脚架的结构设计正是围绕多场景下的稳定支撑需求展开。从实际使用场景来看，它既可以适配传统重型胶片相机、中画幅数码后背这类大重量摄影设备，也能满足工业视觉检测、户外测绘仪器的架设需求，支腿的多段锁止结构可以在台阶、斜坡、松软土质等非平整地面完成调平，避免设备倾斜带来的成像畸变或者测量误差。

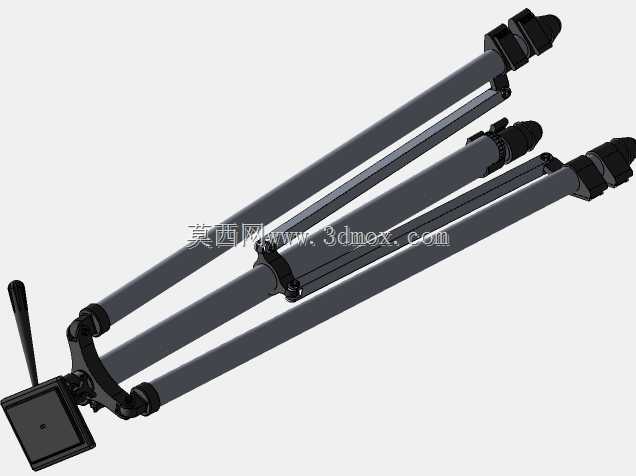

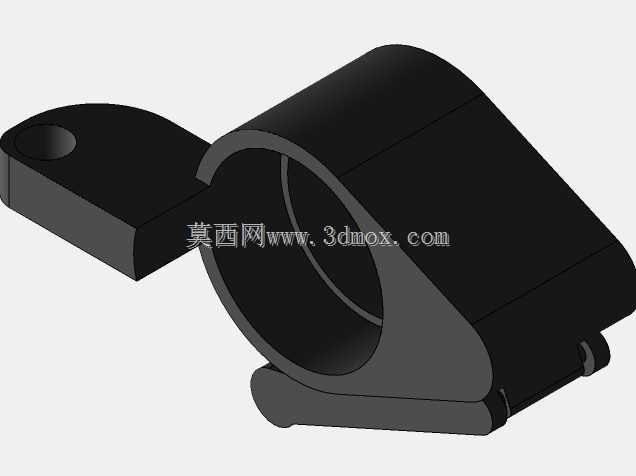

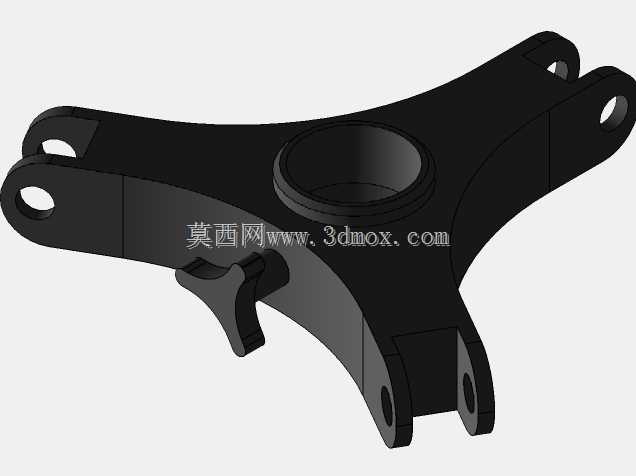

　　从功能特性来看，这款三脚架采用三段式可伸缩支腿设计，每段支腿的锁紧机构采用偏心凸轮锁止结构，相比传统螺纹锁紧，操作效率更高，锁止后支腿的径向间隙控制在0.1mm以内，不会出现承重后缓慢下滑的问题。支腿与顶部安装平台的连接部位采用万向铰接结构，每个支腿可以独立调整张开角度，三档角度卡位分别对应低角度拍摄、常规架设、高位支撑三种使用模式，最低架设高度可以贴近地面完成微距拍摄，最大伸展高度可以满足站立操作的视平线拍摄需求。顶部的安装基座采用标准快装板接口，兼容主流摄影设备与测量仪器的安装孔位，基座内置水平泡，方便操作人员快速完成设备调平。

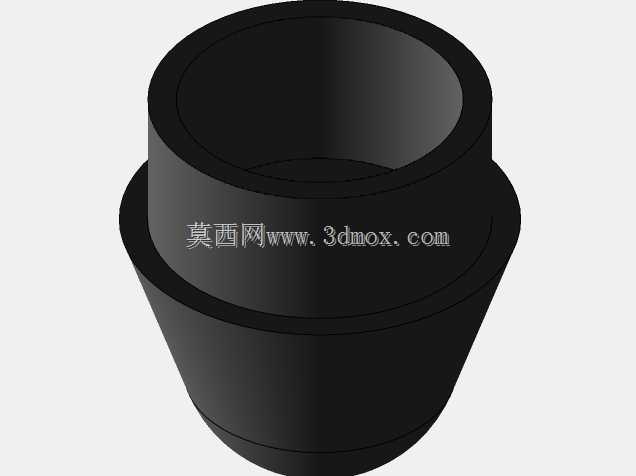

　　设计过程中，首先针对承重需求做了受力仿真，支腿采用变径管材结构，靠近铰接端的管径更大，承受的弯曲力矩更强，末端管径缩小以降低整体重量，在保证15kg额定承重的前提下，整体自重控制在2.8kg，兼顾便携性与结构强度。支腿末端的脚垫采用硬质橡胶材质，表面做了防滑纹理设计，在光滑地砖、岩石表面都能提供足够的摩擦力，遇到松软土质时还可以更换为金属脚钉，插入土层提升支撑稳定性。

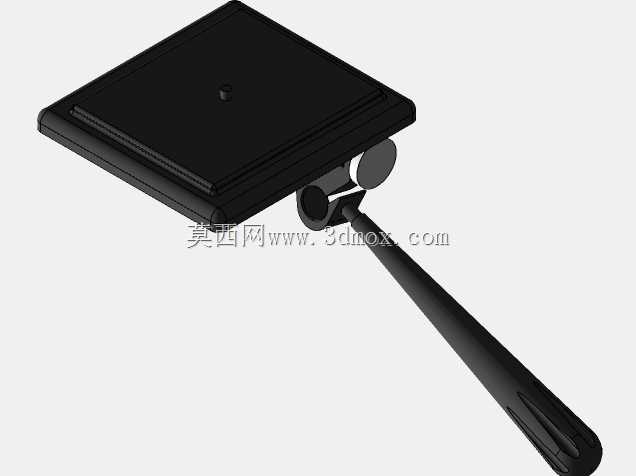

　　从安装边界来看，顶部安装平台的快装板尺寸为40mm*40mm，兼容阿卡标准的快装夹座，设备安装螺丝采用1/4英寸标准螺纹，适配绝大多数相机、摄像机、测绘仪的底部安装孔。支腿完全收拢时的直径为120mm，长度为650mm，可以放入常规摄影包的侧袋携带；支腿完全伸展且张开角度最大时，支撑底面的直径为1200mm，重心高度降低，抗风能力达到6级，满足户外大风环境下的拍摄需求。

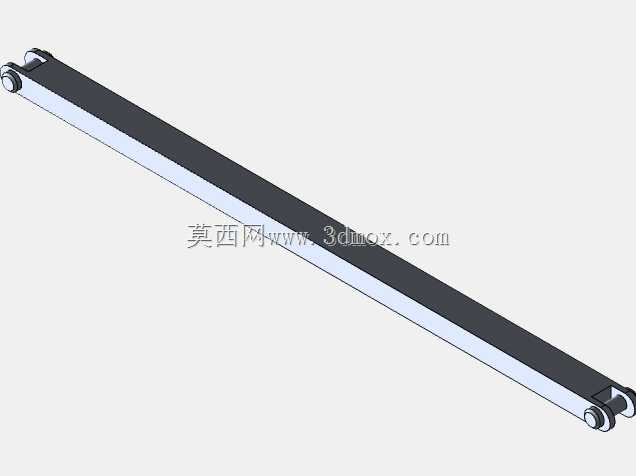

　　在结构细节处理上，支腿之间的连接连杆采用同步联动设计，张开任意一根支腿时，另外两根支腿会同步张开到对应角度，提升架设效率，同时避免单支腿张开角度过大导致的设备倾覆风险。铰接部位的转轴采用不锈钢材质，配合耐磨铜套，长期使用也不会出现松旷问题，锁紧机构的操作力设置在15N，操作人员单指就可以完成锁止与释放，戴手套操作也不会打滑。

　　实际工程应用中，这类三脚架的结构设计逻辑同样可以迁移到工业设备支撑领域，比如临时架设的检测传感器、现场施工的激光标线仪，都可以采用类似的多段可调支腿结构，在不平整的作业现场快速完成设备调平固定。设计时需要重点关注支腿锁止机构的可靠性，一旦锁止失效会导致搭载的贵重设备跌落损坏，因此在样机验证阶段需要完成1000次伸缩锁止循环测试，测试后锁止力的衰减不能超过10%，同时要做1.5倍额定承重的静载测试，保持24小时支腿的滑移量不能超过1mm，确保使用过程中的安全性。
