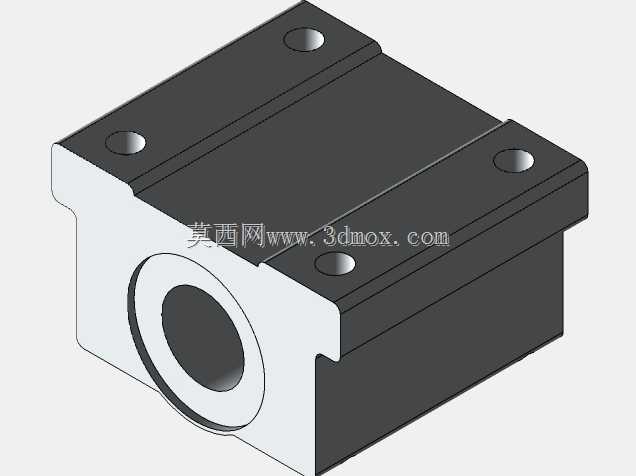

SCS12uu箱式直线滑动轴承滑块结构

　　在做小型数控雕刻机、桌面级3D打印机、轻载自动化滑台的线性传动结构选型时，SCS12uu规格的箱式滑动轴承滑块是出镜率极高的基础部件，很多刚接触传动结构设计的工程师容易把它和标准滚珠直线轴承滑块混淆，实际上二者的适用场景、安装逻辑、负载特性都有明显区别，这个三维模型完整还原了该款滑块的所有安装边界与结构细节，能直接用于装配体的干涉检查与安装位校核。从实际应用场景来看，这类滑块主要适配直径12mm的光轴导轨，多用于负载不大、运动速度中等、对运行静音性有一定要求的直线往复运动机构，比如桌面级FDM3D打印机的X/Y轴运动副、小型数控雕刻机的Z轴进给滑座、自动化设备上的短行程推料机构、实验室小型取样设备的位移平台，

　　甚至部分DIY级别的激光雕刻机运动结构也会选用这款滑块，相比同规格的滚珠直线滑块，它的结构更简单，抗轻微粉尘污染的能力更强，在没有严苛密封防护的开式传动结构里，维护周期比滚珠款更长，不会因为少量切削碎屑、打印耗材粉尘进入滚道就出现卡滞、异响的问题。从产品功能特性来看，这款滑块属于闭式箱式滑动轴承单元，内部集成了自润滑滑动衬套，不需要额外加装润滑管路就能实现长时间无维护运行，衬套与光轴的接触是面接触形式，相比滚珠的点接触，它能承受更大的径向冲击负载，当然对应的滑动摩擦阻力也会比滚珠款稍大，所以不适合高速高频率往复的运动场景，在低速进给、定位精度要求在0.1mm级别的设备里完全能满足使用需求。滑块的主体采用分体式结构设计，

　　黑色的阳极氧化铝合金外壳既保证了整体结构刚度，又控制了整体重量，不会给传动电机带来额外的负载负担，外壳两端的安装凸台做了加厚处理，四个沉头安装孔的位置精度直接决定了滑块与负载安装板的连接可靠性，设计时特意将安装孔的沉头深度做了适配标准内六角圆柱头螺钉的尺寸，安装时螺钉头不会突出滑块表面，避免运动过程中与周边结构产生干涉。从设计思路层面拆解，这款滑块的核心设计逻辑是在保证安装兼容性的前提下最大化简化结构，降低生产与装配成本，内孔的衬套安装位做了轻微的过盈配合设计，压装后不会因为往复运动出现衬套移位的问题，衬套的内孔与光轴采用间隙配合，预留了合适的配合公差，既能保证滑动顺畅，又不会因为间隙过大出现运动偏摆，影响末端执行件的定位精度。

　　滑块的侧面做了切边处理，这个结构不是单纯的减重设计，实际装配时可以作为安装定位的基准面，打表找正的时候直接靠这个面贴紧安装板的侧基准，就能快速保证滑块内孔与光轴的平行度，避免因为安装倾斜导致衬套偏磨，缩短使用寿命。从外形尺寸与安装边界来看，这款滑块适配12mm直径的光轴，整体的安装孔距、外形长宽高都遵循行业通用的互换尺寸标准，可以直接替换同规格的其他品牌滑块，不需要修改安装板的孔位设计，四个安装孔的孔径适配M4规格的内六角螺钉，沉头孔的深度可以容纳长度8mm的螺钉头，安装时螺钉穿过安装板拧入滑块的螺纹孔，连接强度足够承受常规的轻载往复运动负载。滑块的内孔轴心线到安装底面的高度是固定的标准尺寸，设计滑台结构时可以直接根据这个高度尺寸计算光轴的安装高度，不需要额外做高度补偿，能大幅缩短结构设计的校核时间。在实际建模装配时，很多工程师容易忽略滑块的运动行程边界，这个模型完整还原了滑块两端的凸台突出尺寸，在做运动仿真时可以准确模拟滑块运动到光轴端部时的极限位置，避免设计时预留的行程不足，导致滑块运动到极限位置时与光轴支座产生碰撞。另外滑块的外壳边角都做了倒角处理，没有尖锐的棱角，装配调试时不会划伤操作人员，也不会刮蹭到设备内部的拖链、线缆等柔性部件，这些细节在三维模型里都有完整的体现，导入装配体后不需要再做额外的倒角修正就能直接用于工程图导出。
