多自由度教学实训机械臂结构设计

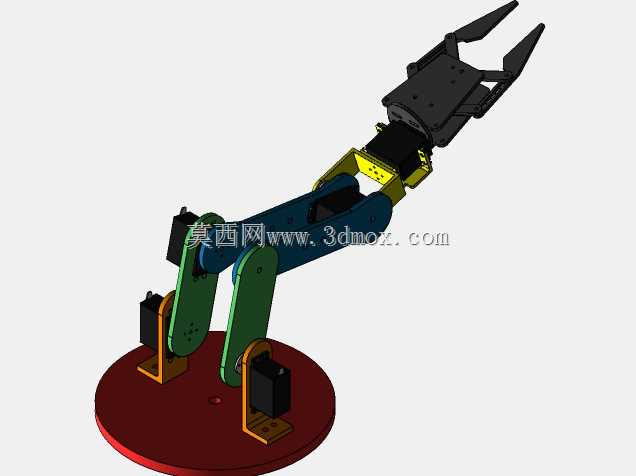

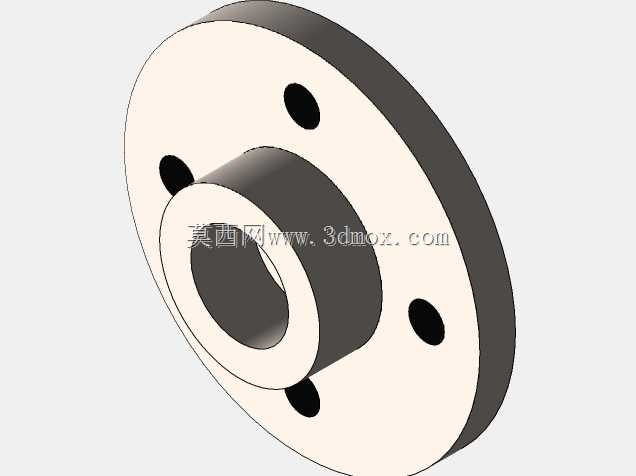

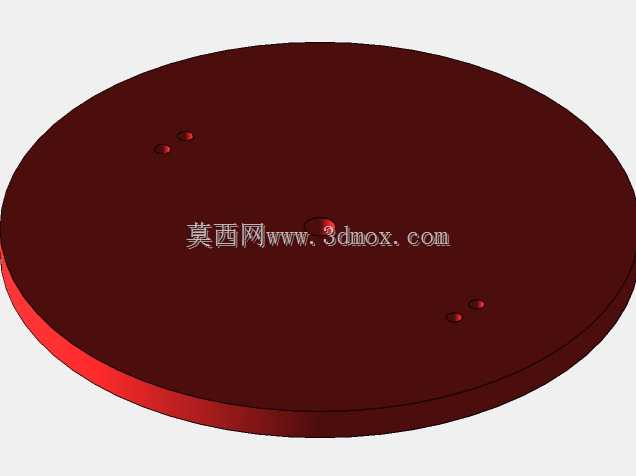

　　这款多关节机械臂的结构设计，最初是面向高校工程实训、学生创新项目集成场景开发的，整体采用桌面级布局，不需要额外的大型安装基座，直接放置在平整工作台面即可完成固定，底座采用圆形法兰式结构，边缘预留了四个对称的安装孔位，可通过M3规格的紧固件直接固定在实训台架或者木质、金属基板上，整体安装占用的平面边界不超过200mm直径范围，竖直方向完全伸展后的总高度控制在350mm以内，不会占用过多桌面操作空间，非常适合实验室、创新工坊这类场地有限的使用场景。从功能实现逻辑来看，这款机械臂采用三个转动关节搭配末端夹爪的构型，底座位置的舵机直接驱动整个臂身完成水平方向360度回转，能够覆盖底座周围半径300mm范围内的操作区域；

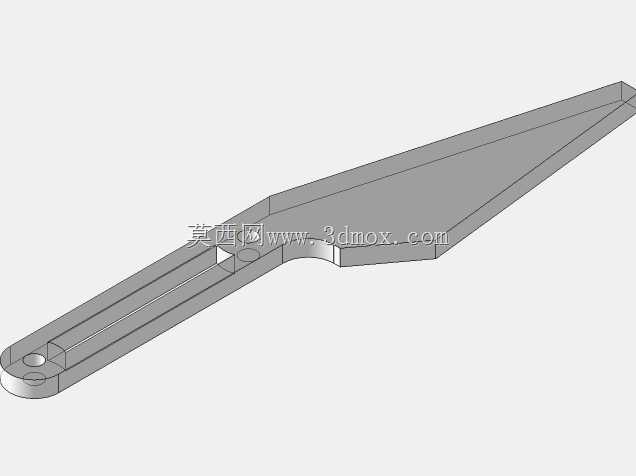

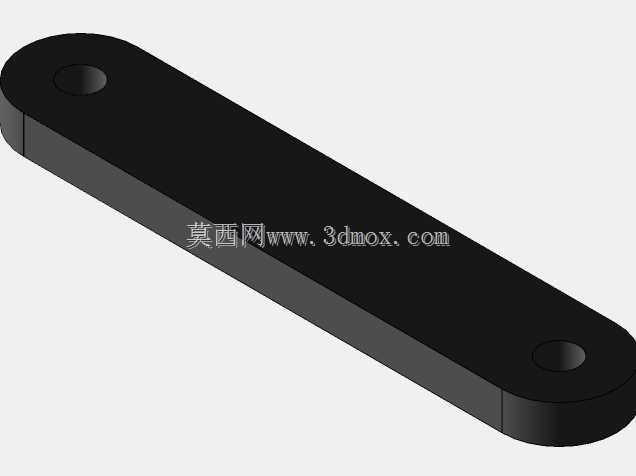

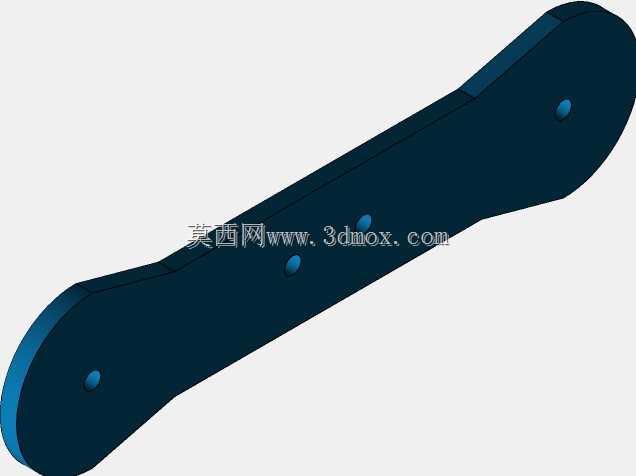

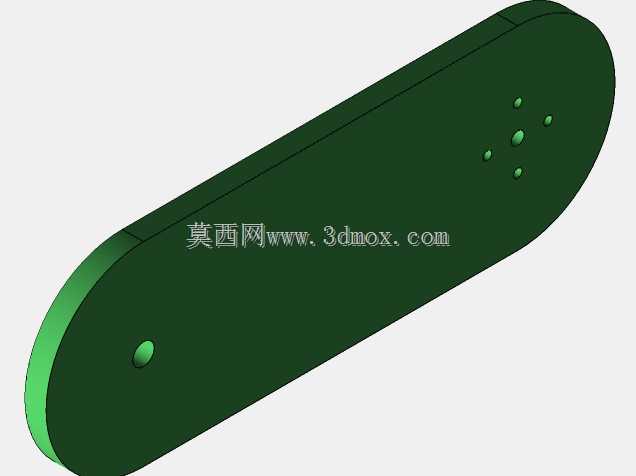

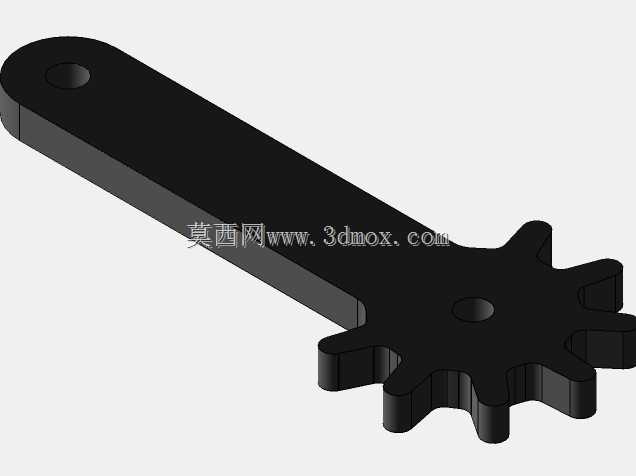

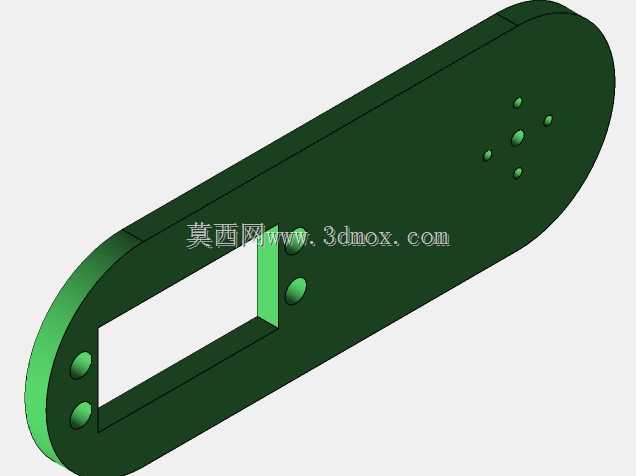

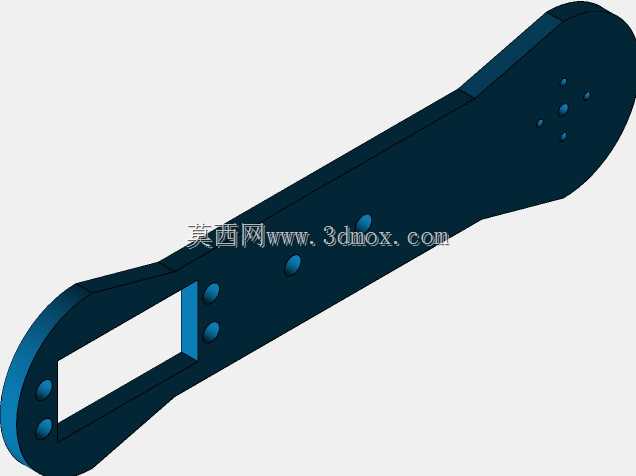

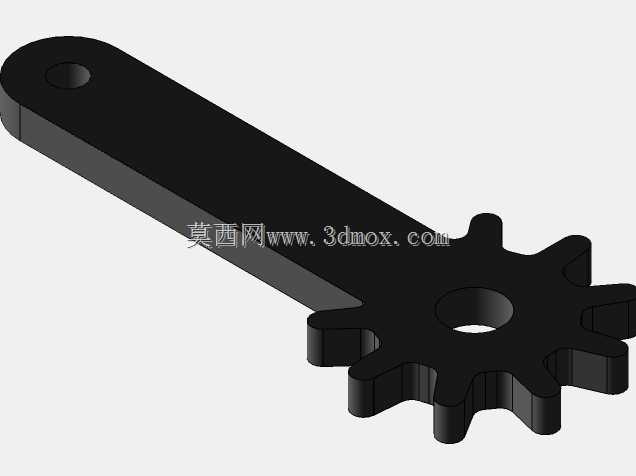

　　大臂与小臂部分分别采用独立舵机驱动，两个关节的转动角度范围均设置在0到180度区间，通过两个关节的角度配合，可以实现末端执行器在工作空间内任意点位的定位，足够完成小型零件搬运、物料分拣、示教演示这类基础操作任务。末端的夹爪采用平行开合的结构设计，夹指部分做了加长处理，开合行程最大可以达到60mm，能够夹持不同外形的小型工件，不管是规则的方块、圆柱零件，还是外形不规则的塑料件、3D打印试件，都可以通过调整夹指的闭合力度完成稳定抓取，不会出现夹持脱落或者夹伤工件表面的问题。在结构设计的细节处理上，臂身的连杆部分采用了分层叠加的连接方式，大臂与小臂的侧板都设计了等距分布的减重孔，在保证结构刚性、避免舵机负载过大的前提下，

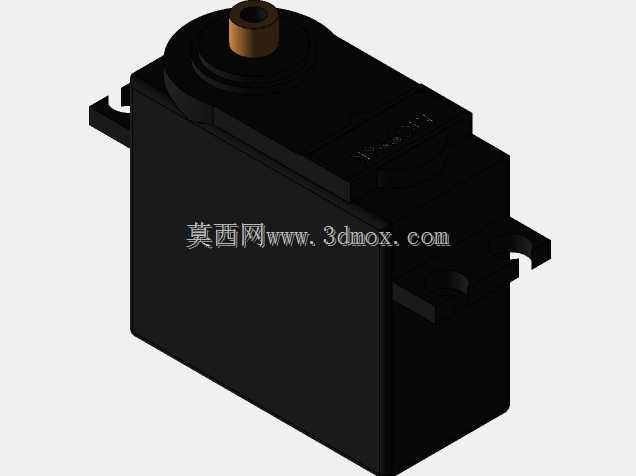

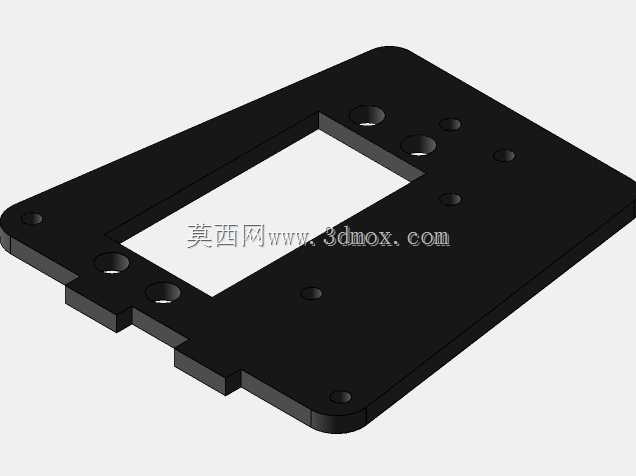

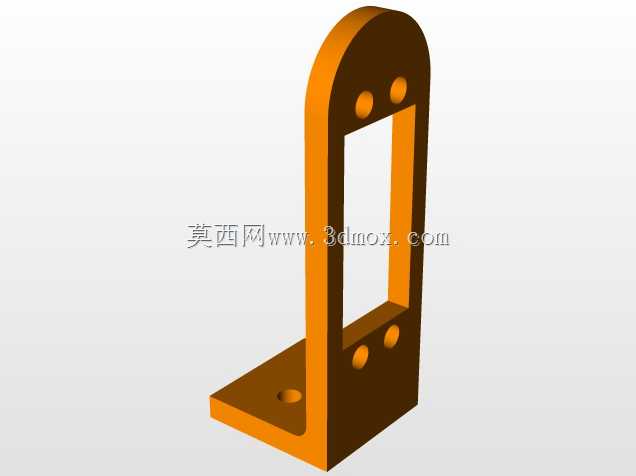

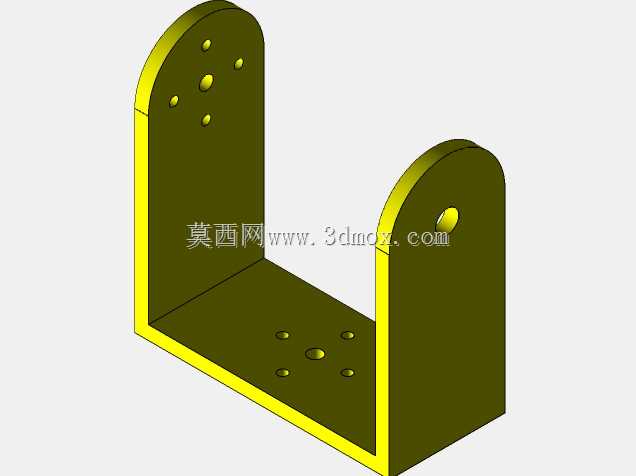

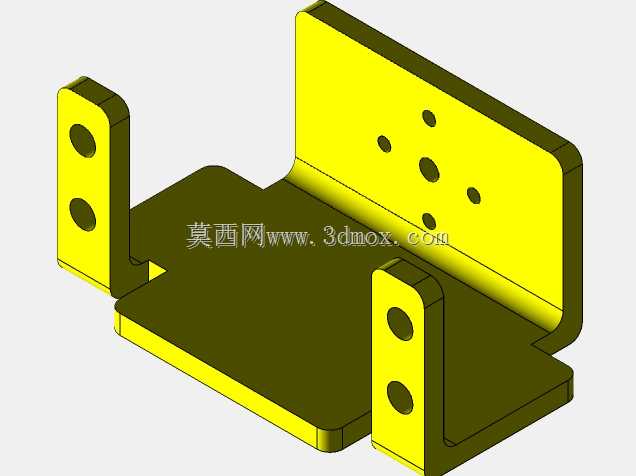

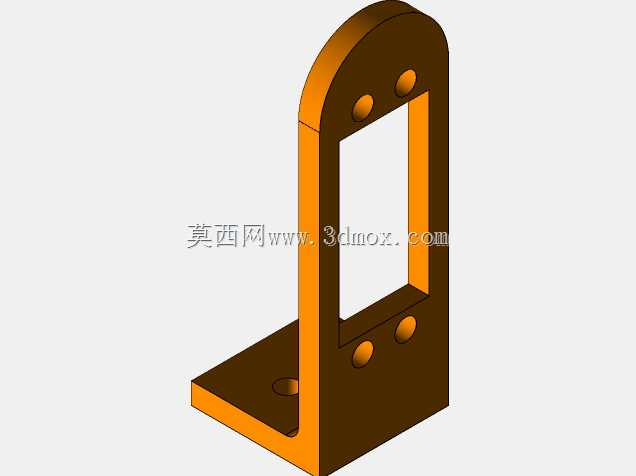

　　尽可能降低了运动部件的整体重量，减少舵机运转时的惯性冲击，让关节运动过程更加平稳。每个关节的舵机安装位都设计了嵌入式的卡槽，不需要额外的粘接或者复杂紧固件就可以完成舵机的固定，装配过程不需要专用工装，普通学生按照装配指引就可以在半小时内完成整机组装，非常适合作为机械结构认知、舵机控制原理学习的实训载体。关节之间的转动副采用了轴套配合的连接方式，转动部位预留了0.2mm的装配间隙，既不会因为间隙过大出现臂身晃动的问题，也不会因为间隙过小导致转动卡滞，长时间反复运转也不会出现明显的磨损松动。走线设计上，所有舵机的连接线都沿着臂身内侧的线槽布置，不会在关节运动过程中出现线缆拉扯、缠绕的问题，外部看不到杂乱的明线，整体外观整洁，

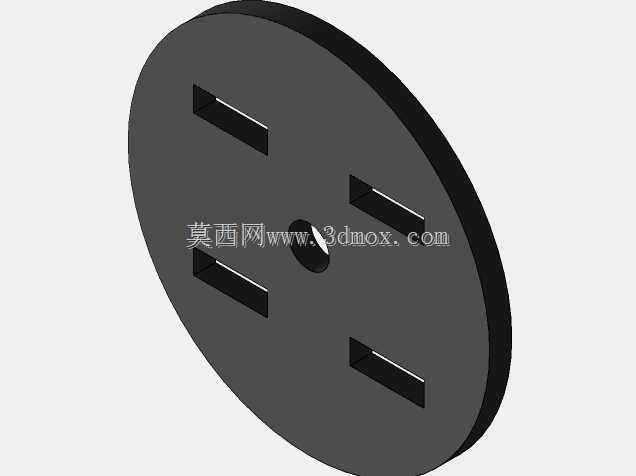

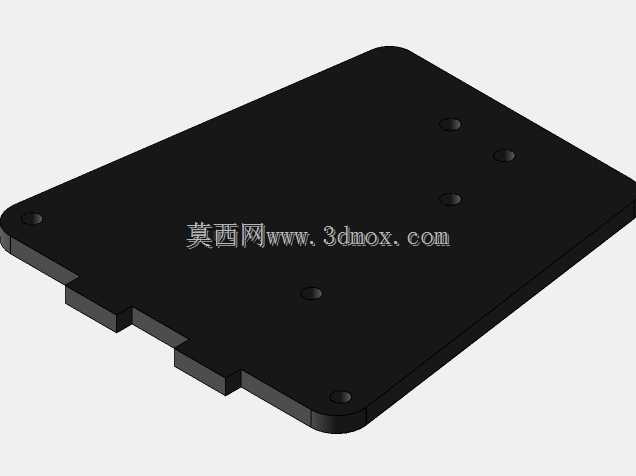

　　也避免了运动过程中线缆被夹损的风险。底座部分的设计充分考虑了重心平衡问题，圆形底座采用了厚度较大的板材制作，整体重心落在底座中心位置，哪怕臂身完全伸展到水平最大位置，也不会出现设备倾翻的情况，不需要额外增加配重块就可以保证整机的稳定性。夹爪的驱动舵机内置在小臂的末端腔体内，不会外露在臂身外侧，既可以保护舵机不受外界碰撞损坏，也让整体外观更加协调。从实际使用的适配性来看，这款机械臂的结构可以直接搭配常规的开源控制板使用，不需要额外定制复杂的传动零件，所有结构件都可以通过3D打印或者激光切割的方式快速制作，备件替换成本很低，非常适合学生创新项目、小型教学演示场景使用，既可以用来完成机械结构原理的展示教学，也可以通过搭配视觉传感器、简单的控制程序，拓展出小型物料分拣、定点搬运这类实用功能，在青少年科创教育、高职机电类专业实训场景下都有很高的适配性。在设计过程中特意规避了复杂的非标零件，所有连接紧固件都采用通用的标准螺丝，用户在装配或者维护的时候不需要寻找特殊规格的配件，日常维护的难度很低。关节处的限位结构做了一体化设计，不需要额外加装限位开关，就可以通过机械硬限位避免舵机转动超程，防止因为程序编写错误导致舵机堵转烧坏，提升了整机使用的可靠性。
