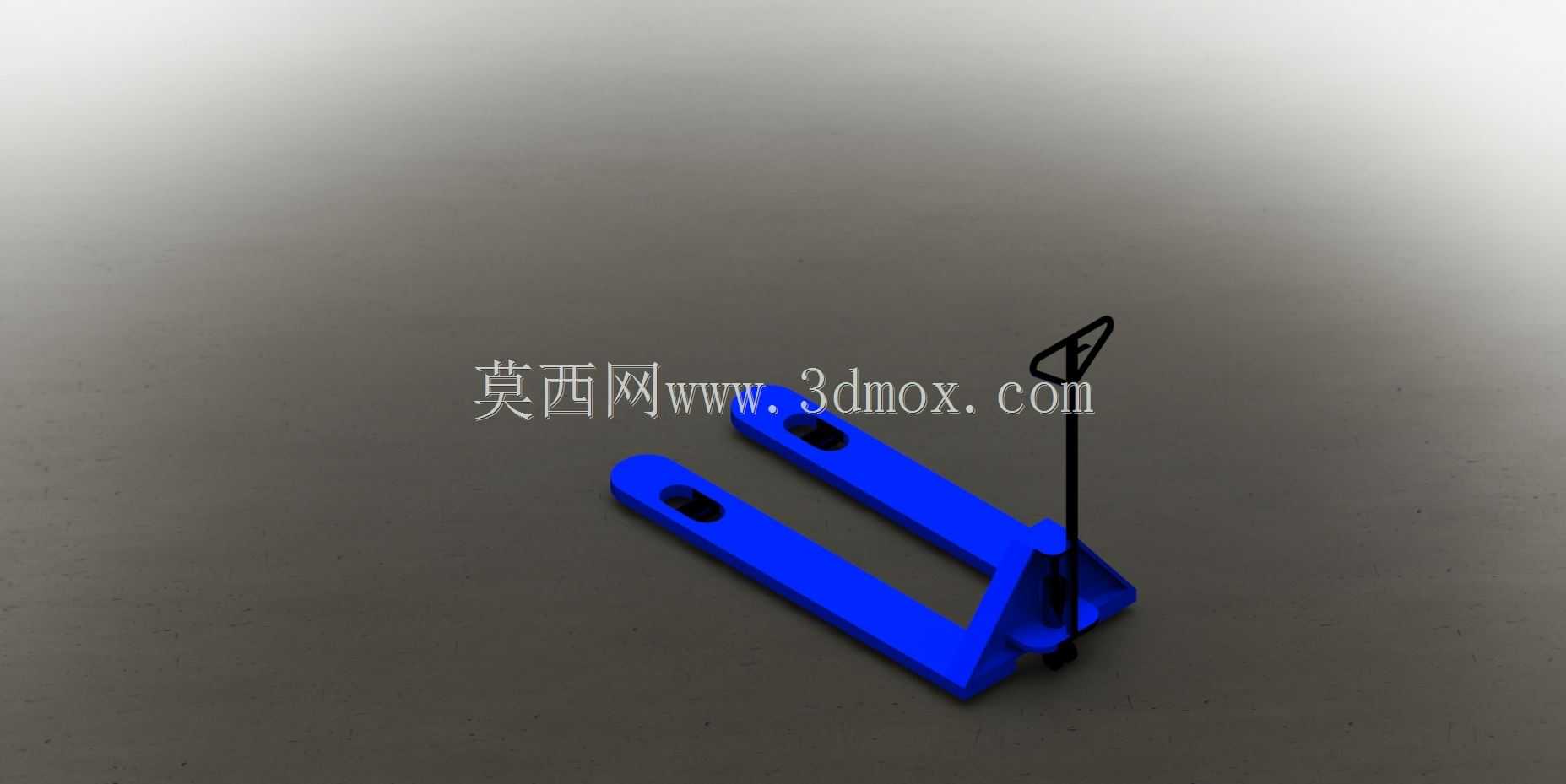

手动液压托盘搬运车简化结构三维建模

　　本次建模的手动液压托盘搬运车，是仓储物流、生产车间、商超配送场景中应用极广的短距离托盘货物搬运设备，日常作业中常被称为地牛，主要用于在平整硬质地面上完成带托盘货物的水平移位、货位调整、装卸车接驳等作业，尤其适合通道宽度有限、无法使用机动叉车的狭小作业区域，单台设备额定承载通常覆盖2吨到3吨区间，完全满足常规整托货物的搬运需求。从结构设计逻辑来看，该模型还原了手动托盘车最核心的功能模块：前部的双叉臂是直接承载托盘的部件，建模时严格匹配标准川字底、田字底托盘的进叉尺寸，叉臂外侧间距控制在通用的685mm规格，单叉臂宽度160mm，叉臂厚度控制在最低位85mm，完全适配市面上绝大多数标准托盘的进叉口高度，避免出现进叉干涉、

　　无法插入托盘底部的问题；叉臂前端做了圆弧过渡的导向坡口，作业时无需完全对准进叉口即可顺利推入，降低操作人员的对位难度。中部的液压起升机构是整个设备的动力核心，建模时还原了手动柱塞泵的结构布局，通过摇臂的往复按压驱动液压油缸顶升，带动叉臂沿后部的支撑轮架向上抬升，起升行程控制在120mm，这个行程刚好能将托盘抬离地面100mm左右，既保证搬运过程中托盘底部不会与地面剐蹭，又避免起升过高导致整车重心上移、搬运时出现侧翻风险；液压单元集成了泄压阀结构，扳动摇臂上的泄压拨片即可控制叉臂平稳下降，下降速度可通过拨片扳动的幅度控制，避免重物快速下落冲击地面造成货物损坏。后部的操纵摇臂除了作为液压泵的操作杆之外，同时承担转向控制功能，

　　摇臂与下部的转向桥连接，转向角度可达左右各90度，配合后部的转向轮与前部叉臂端部的承载轮，可实现极小半径的原地转向，在2米宽的通道内即可完成整车掉头作业，完全适配密集仓储的窄通道作业需求；摇臂的握持部位做了符合人体工程学的弧度设计，操作人员站立操作时无需过度弯腰即可握持，长时间作业的疲劳度更低。承载轮采用双轮布局布置在每个叉臂的前端，单轮宽度80mm，采用聚氨酯材质的轮面结构，既可以在环氧地坪、水泥地面上平稳滚动，不会划伤地面涂层，又能分散叉臂端部的集中载荷，避免在软质地面上出现轮体下陷的问题；转向轮采用直径200mm的单轮结构，轮架与转向桥刚性连接，转向时无虚位，操控响应直接。建模过程中对所有运动部件的配合边界做了校验：

　　摇臂摆动时不会与车体主体结构发生干涉，叉臂起升下降过程中两侧同步性一致，不会出现偏载卡滞的情况，整车最低位高度190mm，最高位起升后总高度不超过1.2米，作业时不会触碰仓库内常规的低位货架横梁、消防管线等固定设施。该结构没有多余的复杂电控部件，整体维护成本极低，仅需定期给液压单元补充液压油、给轮轴加注润滑脂即可长期稳定使用，非常适合无动力源的作业场景使用。
