户外双开门通信线缆配线柜结构设计

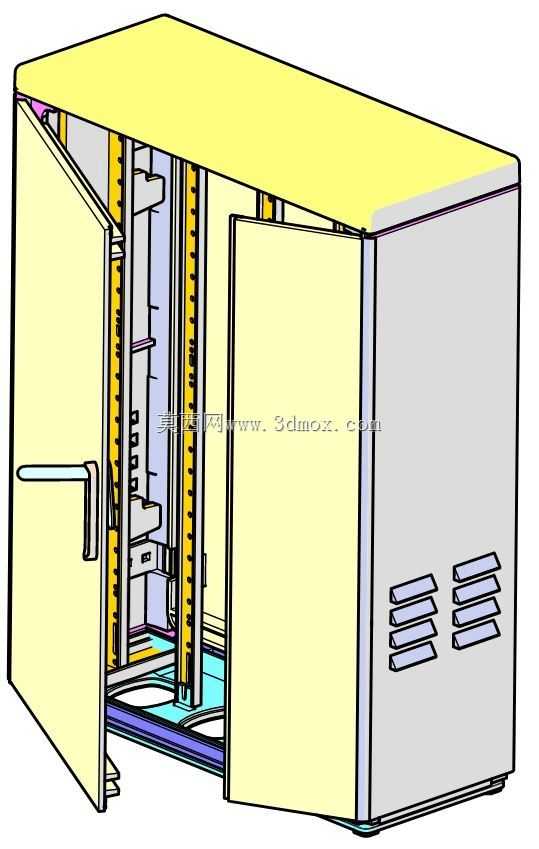

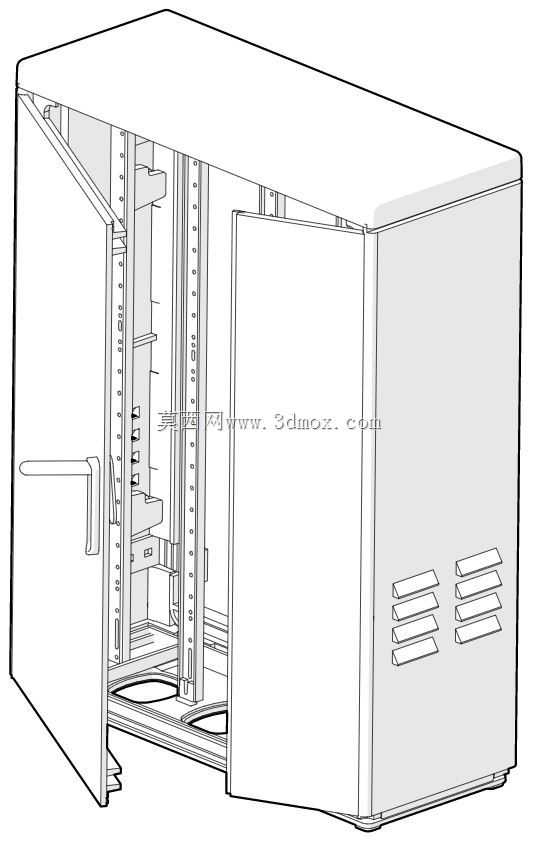

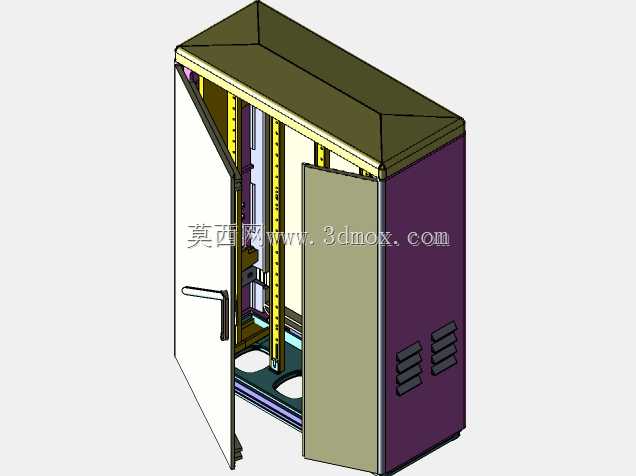

　　这类柜体主要部署在户外通信接入节点、小区弱电井旁、工业园区道路侧、乡镇电信杆路配套点位，承担通信线缆的端接、配线、冗余存储、故障隔离功能，是接入网层面连接主干光缆与用户端配线的物理载体，日常运维中需要频繁开展跳线调整、故障排查、线缆扩容作业，因此柜体结构的合理性直接影响运维效率与线缆使用寿命。从结构设计来看，柜体采用左右对开双门结构，门体配置横向金属拉手，单门开启角度可达到120度以上，完全打开后柜体内部安装空间无遮挡，运维人员无需探身即可触及柜内所有安装位，避免传统单门柜深处操作视线受阻、工具难以施展的问题。柜体顶部采用一体化斜坡顶盖设计，边缘做外伸式翻边，降雨时雨水可顺着翻边直接滴落至柜体外侧，不会顺着门缝渗入内部，

　　顶盖与柜体框架的连接位置内置密封胶条，配合门体周边的三元乙丙密封胶条，可实现IP54级的防护能力，应对户外扬尘、短时强降雨、凝露等复杂环境。柜体侧面下部开设多组横向百叶通风口，通风口内侧配套防尘防虫网，既可以通过自然对流带走柜内线缆运行、接线端子发热产生的热量，避免柜内温度过高加速线缆绝缘层老化，又能阻挡蚊虫、扬尘进入柜体内部，减少积尘导致的端子接触不良问题。内部框架采用标准化19英寸安装立柱设计，立柱表面预制等距分布的模数化安装孔位，可根据实际配线容量灵活调整安装层板、理线架、熔纤盘的固定位置，无需二次打孔加工；立柱与柜体底座之间预留150mm的底部走线空间，主干线缆从柜体底部的密封穿线孔进入后，可沿两侧立柱的理线环垂直布放，

　　不同路由的线缆通过理线架分层固定，避免线缆交叉缠绕，后期排查故障时可快速定位对应线缆。柜体底座采用加厚钢板折弯成型，底部预留四个地脚螺栓固定孔，可直接固定在混凝土基础上，也可配套安装支架固定在杆路、墙体上，安装时柜体底部距离地面高度不小于300mm，防止地面积水倒灌进入柜体。从安装边界来看，柜体整体宽度控制在800mm以内，深度600mm，高度1200mm，属于小型户外通信柜范畴，不会占用过多人行道、绿化带空间，适配多数老旧小区、狭窄道路旁的安装场景；柜体门板内侧预留了接地端子安装位，安装时可将柜体金属框架与接地网可靠连接，避免雷击、感应电对柜内通信设备造成损坏。设计过程中充分考虑了户外运维的实际需求，门体与框架之间配置限位撑杆，

　　开启后可自动固定在最大开启角度，无需额外支撑，大风环境下也不会出现门体自动闭合碰伤运维人员的情况；柜体内侧顶部预留了照明灯具安装位，可配套安装低压感应照明灯，夜间作业时无需额外携带手持照明设备。柜体所有金属结构件表面均采用户外级静电喷塑处理，涂层厚度不小于80μm，可耐受紫外线长期照射、酸碱盐雾腐蚀，在沿海高湿高盐区域、重工业污染区域也能保证10年以上的结构使用寿命，不会出现涂层脱落、基材锈蚀的问题。内部理线结构充分考虑了通信线缆的弯曲半径要求，所有理线架、穿线孔的边缘均做圆弧钝化处理，线缆布放时的弯曲半径不小于线缆直径的10倍，避免线缆过度弯折导致纤芯断裂、绝缘层破损。柜体的门锁采用通用户外通信柜防盗锁结构，配套专用钥匙，可与区域内其他通信柜体的钥匙通用，减少运维人员携带钥匙的数量，提升日常巡检效率。
