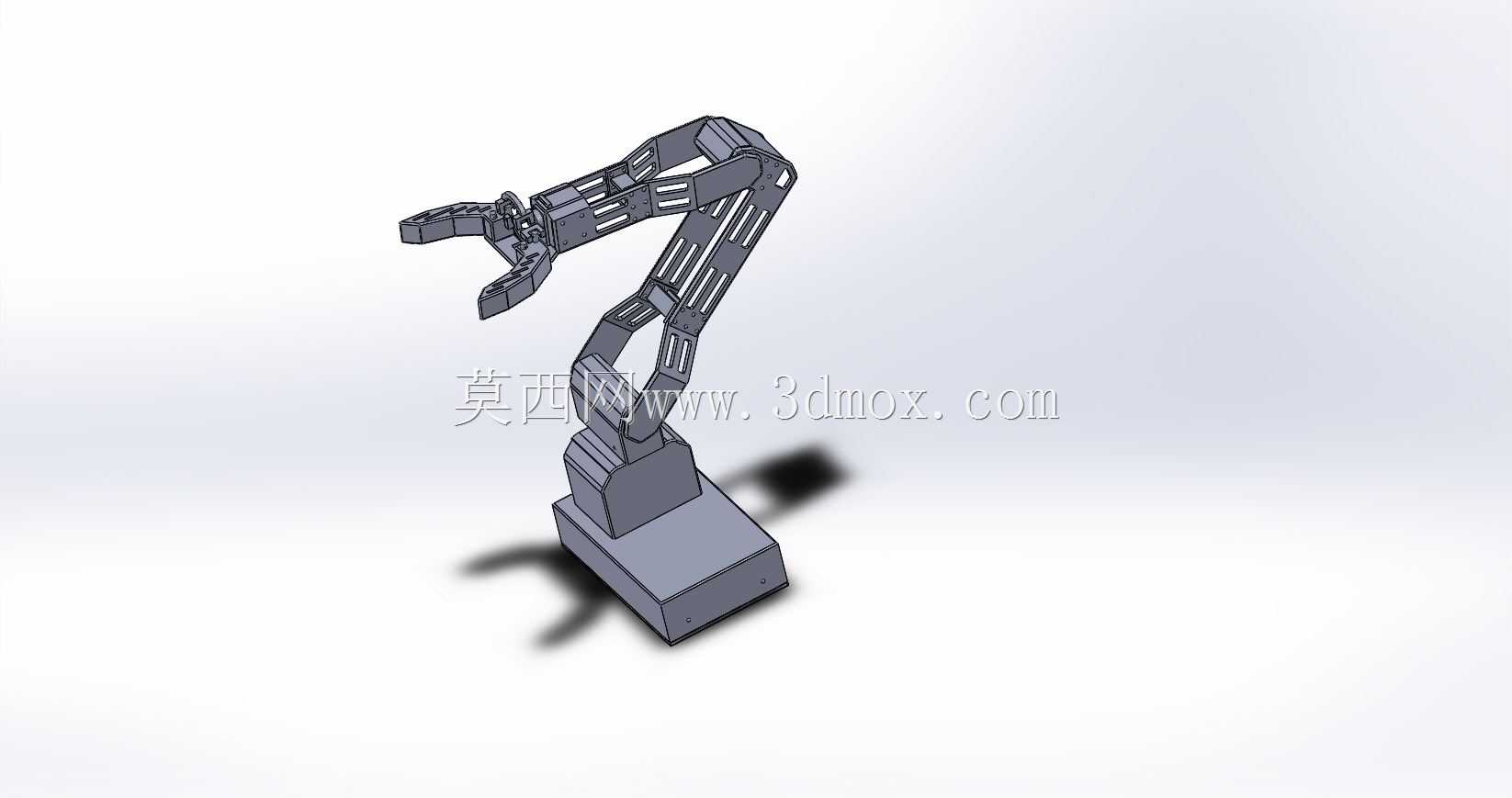

多关节镂空结构夹持式机械臂设计

　　这款多关节机械臂的结构设计，核心围绕小负载工位的柔性作业需求展开，从底座安装边界到末端夹持器的行程匹配，都经过了实际工位适配的考量。底座采用方形一体式安装结构，安装孔位预留了标准的沉头设计，可直接固定在铝型材工作台、流水线侧边支架或者小型设备的安装台面上，底座的整体高度控制在低位，重心完全落在安装面的中心区域，即使大臂完全伸展到最大作业半径，整体倾覆力矩也能控制在常规M8膨胀螺栓或者T型螺栓的承载范围内，不需要额外加装配重块，适配桌面级、工位级的紧凑安装场景。

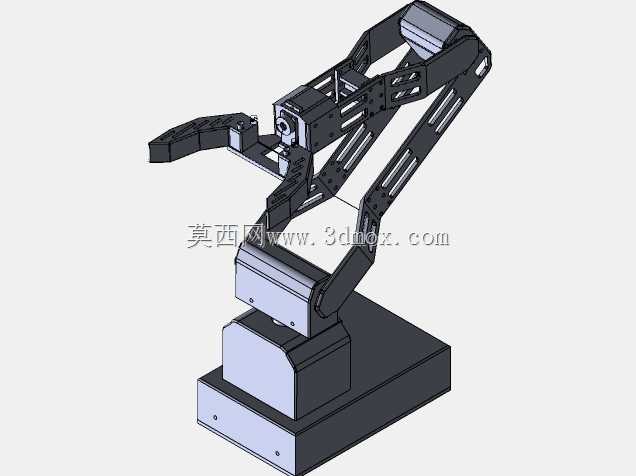

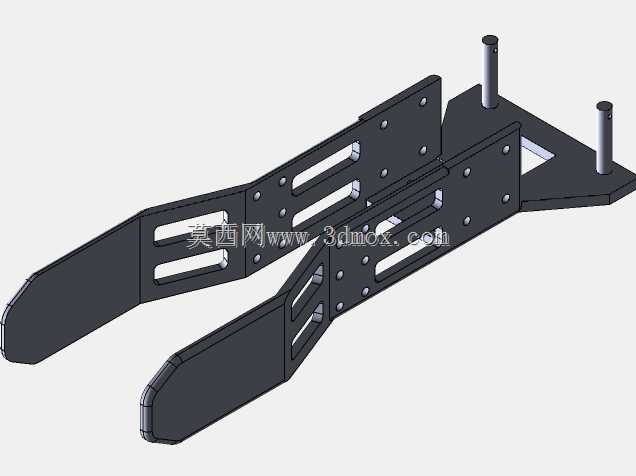

　　臂身采用镂空式的框架结构，并非为了外观造型做的装饰性设计，而是在保证结构刚度的前提下尽可能降低运动部件的自重，每一段臂的侧板都做了等距的长条形镂空开孔，开孔边缘预留了折弯加强筋，在SolidWorks仿真验证中，这种结构相比等厚度实心臂身，自重降低了42%，同时末端满载时的臂身形变量控制在0.15mm以内，完全满足小负载搬运、上下料的精度要求。关节处的连接采用内嵌式的转轴座设计，转轴的安装孔位预留了标准伺服舵机或者小型步进电机的安装位，关节的转动角度范围做了机械限位结构，大臂与底座连接关节的俯仰角度范围为-30°到120°，小臂与大臂连接关节的俯仰角度范围为-60°到150°，腕部连接关节可实现360°回转，整体作业覆盖范围可以达到以底座中心为圆心、最大伸展半径为半径的半球形空间，能够覆盖常规工位上的物料取放、工件移位、简单装配等作业范围。

　　末端执行器采用两指平行夹持结构，指面做了防滑的齿形设计，夹持行程可覆盖0到80mm的工件尺寸，能够适配规则形状的小型零件、3D打印工件、电子元器件组件、轻型工装夹具等不同类型的被夹持物，夹持力的传递通过关节处的连杆结构实现，动力可由腕部内置的小型舵机直接驱动，不需要额外布设复杂的传动管线，所有的传动走线都可以从臂身的镂空空腔内部穿过，避免运动过程中管线与外部结构发生剐蹭缠绕。

　　从实际应用场景来看，这款机械臂可以适配教学实训平台的机器人原理演示、小型3D打印工作站的工件自动取件、电子装配线的元件上下料、轻型物料的分拣搬运等场景，相比重型工业机械臂，它的安装空间要求更低，自重更轻，不需要专门的混凝土安装基础，普通的工作台面就可以完成固定，同时结构的模块化程度很高，臂段、关节、末端夹持器都可以单独拆分更换，后期维护时只需要替换磨损的关节轴套或者损坏的臂段即可，不需要整体更换设备。

　　设计过程中对各运动部件的干涉情况做了全行程验证，在所有关节转动到极限位置时，臂身各段之间、臂身与底座之间、末端夹持器与臂身之间都不会发生结构碰撞，各关节的转动阻尼可以通过转轴处的锁紧螺母进行调节，既可以保证运动过程的顺畅，也能在断电停顿时保持臂身的姿态不会下坠。安装尺寸方面，底座的安装孔位间距为120mm*120mm，整体收拢后的高度为380mm，最大水平伸展半径为420mm，末端最大负载可达3kg，完全匹配轻型作业工位的载荷需求。
