APL210N型限位开关箱精细三维建模

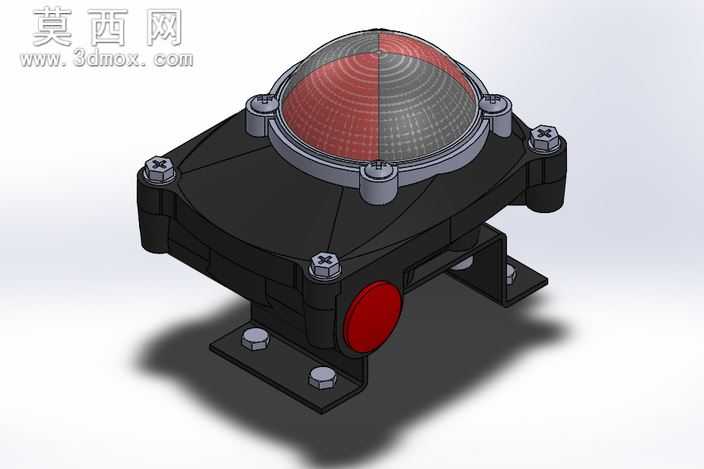

本模型为APL-210N型限制开关箱的完整三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款限位开关箱的全部结构细节。建模阶段首先从底座安装结构入手，精准绘制了带安装孔的L型固定支脚结构，支脚处的固定螺栓、垫片均按照标准件参数单独建模，还原了六角螺栓的头部棱角、垫片的厚度层次，确保安装结构的装配逻辑完全符合实际生产要求。主体壳体部分采用多实体建模方式完成，先构建八边形的主腔体轮廓，再对壳体边缘做圆角过渡处理，还原了压铸壳体的圆润边角特征，壳体侧面的红色侧盖采用独立实体建模，还原了侧盖与主壳体的嵌合装配关系，侧盖表面的圆弧凸起细节也做了精准刻画。顶部的半球形透明视窗是建模的重点部分，采用曲面建模方式完成半球曲面的构建，视窗内部的红、灰双色指示区域通过曲面分割赋予不同材质，视窗外圈的金属压圈做了环形凸台细节，压圈上均匀分布的四颗固定螺栓同样按照标准件参数建模，还原了螺栓与压圈沉孔的装配关系，每颗螺栓的头部开槽、螺纹收尾细节都做了精细化处理，避免模型出现失真的简化结构。材质与渲染阶段，针对不同部件做了差异化的材质参数调试：主壳体赋予哑光黑色工程塑料材质，调整了材质的粗糙度参数还原压铸壳体的磨砂质感，同时添加细微的颗粒纹理模拟实际壳体的表面肌理；金属压圈、固定螺栓赋予镀锌金属材质，调整金属度与反射参数，还原五金件的微弱金属光泽，避免出现过度镜面反射的失真效果；顶部半球视窗赋予半透明PC塑料材质，调整透明度与折射参数，还原透明视窗的通透质感，内部的红、灰指示区分别赋予高饱和度的红色哑光漆与深灰色哑光漆材质，还原指示标识的视觉效果；侧面红色侧盖赋予亮面红色工程塑料材质，与主壳体的哑光质感形成视觉区分。模型整体装配逻辑清晰，所有部件的配合间隙都按照实际装配公差做了预留，不存在部件穿插、错位的问题，可直接用于装配演示、产品宣传渲染、工程选型参考等场景，完整还原了该款限位开关箱作为阀门位置反馈元件的外观与结构特征，能够直观展现产品的防爆壳体结构、安装固定方式、状态指示结构的设计特点。
