BeagleBone黑色开发板外壳三维结构设计

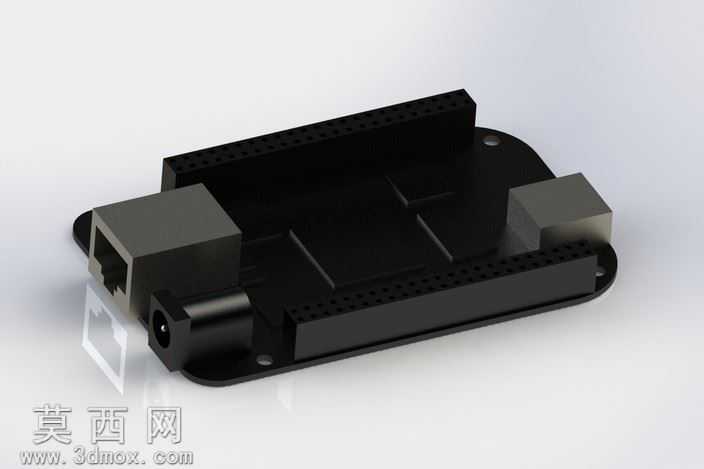

本作品为适配BeagleBone开发板的黑色专用外壳三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循开发板的实际安装尺寸进行1:1比例还原，确保壳体与电路板的装配公差控制在合理范围内。建模过程中首先对开发板的接口位置、固定孔位、排针排布进行精准测绘，依次构建壳体底座、侧边挡墙、接口避让槽、固定柱等核心结构：底座部分设计有对应开发板安装孔的定位柱，柱体高度匹配电路板与底座的安全间隙，避免电路板底部元件与壳体发生硬接触；侧边区域针对以太网接口、电源接口预留精准的开口，开口边缘做圆角过渡处理，既保证接口插拔顺畅，也避免锐边划伤线材或使用者手部；壳体上部对应排针位置设计通槽结构，既满足排针外接扩展模块的使用需求，也通过通槽周边的挡墙结构对排针形成侧向防护，减少外力弯折排针的风险。材质与渲染阶段，为还原实物的哑光黑色塑料质感，选用ABS工程塑料材质参数，调整材质的粗糙度、反射率参数，模拟注塑成型外壳的细腻磨砂表面效果，渲染时采用柔和的工作室布光，多角度呈现壳体的结构细节与材质质感，清晰展示接口位置、固定结构、排针避让区的设计细节。设计思路上以实用性为核心，整体采用一体化底座搭配侧边围挡的结构形式，在保证结构强度的前提下尽可能精简壳体厚度，控制整体重量与占用空间；壳体边角全部做圆弧倒角处理，既提升握持与安装时的手感，也避免尖角磕碰造成的损坏；壳体表面未设计多余装饰结构，保持简洁规整的外观，适配嵌入式开发场景的实用需求，同时黑色外观耐脏耐磨，适合实验室、工业现场等多场景使用。结构设计中充分考虑散热需求，在对应开发板核心发热元件的位置预留合理的空气流通间隙，避免封闭壳体造成的热量堆积，保障开发板长时间稳定运行；固定柱内部设计自攻螺丝柱结构，无需额外预埋铜螺母即可实现壳体与开发板的牢固固定，降低生产与装配的复杂度。
