全金属镂空机架四旋翼飞行器结构设计

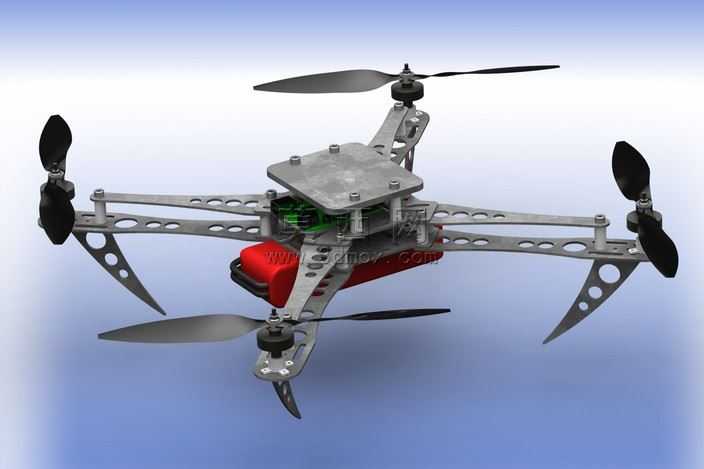

本作品为四旋翼飞行器的三维结构设计，建模过程中围绕轻量化与结构刚性的平衡核心展开，首先完成中心承载平台的参数化建模，中心板采用上下双层金属板结构，预留飞控模块、电源模块的安装定位孔位，孔位排布遵循主流微型飞控的安装标准，同时在板件边缘做倒角处理避免应力集中。机臂部分采用一体化镂空设计，在三维建模阶段通过等距减重孔排布，在保证机臂抗弯抗扭截面系数的前提下最大化去除冗余材料，降低整机起飞重量，机臂与中心板的连接位置设计了嵌入式定位卡槽，配合紧固件实现无旷量装配，保障飞行过程中的结构稳定性。动力端的建模完全匹配微型无刷电机的安装尺寸，电机座与机臂末端做一体化结构设计，减少额外连接件带来的重量增益与装配误差，旋翼部分按照两叶正反桨的气动外形做曲面建模，还原桨叶的翼型弧度与扭转角度，保障后续渲染与结构校验的真实性。起落架部分采用延伸式一体化支脚设计，从机臂下方向外延展形成支撑结构，支脚同样做镂空减重处理，末端做圆弧收边避免着陆时的剐蹭，同时预留了缓冲垫的安装厚度空间。电源模块的安装位设置在中心板下方的重心位置，建模时匹配常见锂聚合物电池的外形尺寸，设计了绑带固定槽位，保障电池安装后整机重心落在旋翼升力中心范围内。材质渲染阶段，金属机架部分赋予磨砂铝合金材质，还原金属切削加工后的细腻哑光质感，旋翼部分分别赋予黑色半哑光工程塑料与深灰色碳纤维质感材质区分正反桨，电源模块赋予红色哑光塑料外壳材质，背景采用渐变淡蓝色环境光，通过柔和的光影效果凸显整机的结构层次与镂空设计的通透感，渲染时调整光线角度让金属件的边缘轮廓清晰呈现，同时保留减重孔位的阴影细节，完整展示各部分的结构衔接关系。整个设计过程优先考虑装配合理性与飞行实用性，所有结构件的尺寸参数都经过干涉校验，不存在装配冲突问题，可直接用于微型四旋翼航模的结构参考与3D打印制作验证。
