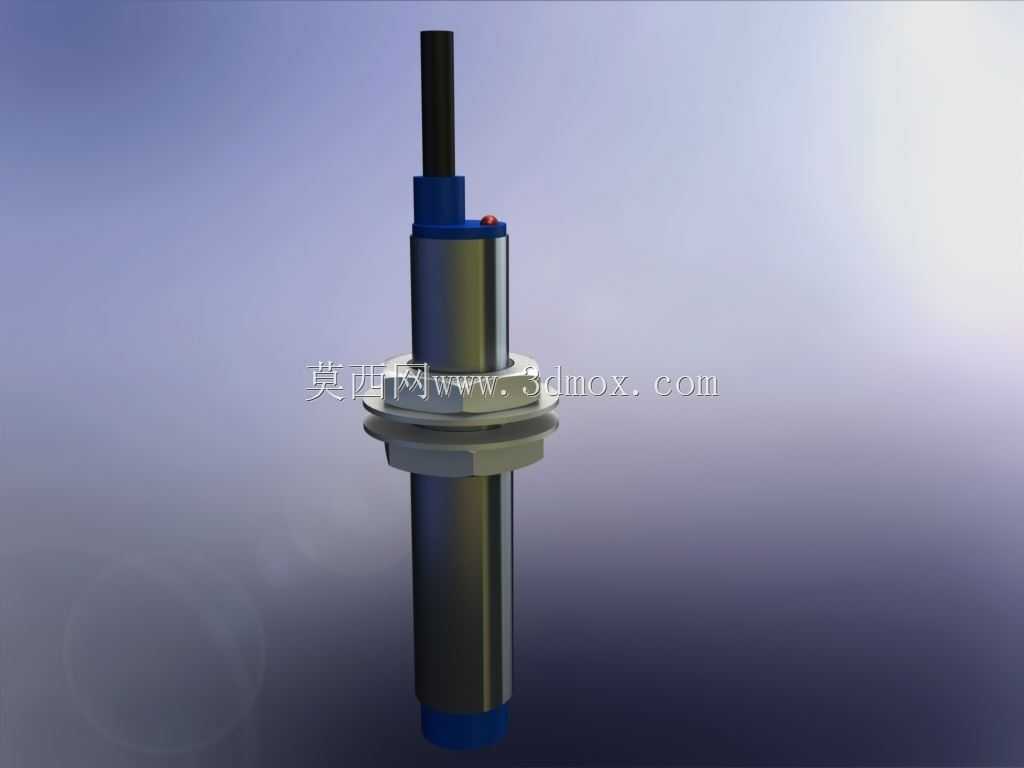

电容式接近检测传感元件三维结构

　　在自动化产线的物料到位检测、非金属物件计数、液位高度触发这类工况里，电容式传感元件的适配性远高于普通电感式探头，它不需要被测物件具备金属导电属性，哪怕是塑料颗粒、玻璃容器、纸质包装这类常见物料，都能在设定的感应距离内稳定触发信号，不会因为材质属性出现漏检、误触发的问题。做这个结构建模的时候，最先要敲定的是安装段的螺纹规格，这类M12外径的探头是工业现场最通用的安装尺寸，配套的六角锁紧螺母厚度、对边宽度都要和标准紧固件匹配，不然现场安装的时候没法用常规扳手紧固，甚至会出现螺纹滑牙、安装孔位不匹配的问题。探头的感应端面做了齐平设计，这种结构的好处是安装时可以把端面和设备安装板齐平装平，不会有突出的部分被输送线上的剐蹭物件撞坏，

　　也不容易积灰堆积切削液，在有少量粉尘、切削液飞溅的机加工工位也能稳定工作。尾部的出线段做了阶梯式的防弯折结构，因为现场布线的时候，出线位置经常会被拉扯、反复弯折，如果是直筒式的出线结构，线缆外皮很容易在根部断裂，导致信号传输中断，这个阶梯过渡的结构能分散弯折应力，延长线缆的使用寿命。建模的时候特意把感应端的金属壳体、中间的螺纹安装段、尾部的绝缘护套、出线线缆都做了独立的实体拆分，不是做成一个整体的零件，这样后续如果要做装配模拟、干涉检查的时候，可以单独拆分每个部件查看配合间隙，比如螺纹段和安装板的配合公差，锁紧螺母和安装面的贴合范围，都能直接在装配体里测量，不用再重新拆分零件。感应端面的厚度是经过实际工况验证的，

　　太薄的话壳体强度不够，安装的时候稍微用力就会变形压坏内部的感应电路板，太厚的话会削弱感应电场的穿透能力，导致实际感应距离比标称值短，没法满足检测要求。探头的整体长度控制在常规的通用尺寸范围内，不管是装在输送线的侧边支架上，还是装在设备的钣金安装面板上，尾部的接线空间都足够，不会因为探头太长和设备内部的其他走线、结构件产生干涉。做结构校核的时候要注意，螺纹段的有效旋合长度要满足至少5个牙距，这样即使设备运行时有持续的振动，探头也不会因为螺纹啮合不够出现松动移位，导致检测位置偏移，出现误信号。另外探头的金属壳体和尾部绝缘护套的衔接位置做了止口配合，不是简单的平面对接，这样可以防止现场的切削液、粉尘从衔接缝隙渗进壳体内部，

　　损坏内部的电路元件，在有少量喷淋的工位也能稳定运行。这类传感元件在3D打印设备里也有很广泛的应用，比如打印平台的到位检测、耗材余量的感应、打印头的位置限位，都可以用这类电容式探头，它不会像机械限位开关那样有接触磨损，长期运行也不会因为触点氧化出现接触不良的问题，使用寿命比接触式的限位元件长很多。建模的时候把各个部件的倒角、退刀槽都做了还原，比如螺纹段首尾的倒角是为了安装时更容易旋入螺母，不会刮坏螺纹牙型，六角螺母的倒角是为了扳手卡入的时候更顺畅，这些细节如果省略的话，后续做工程图导出的时候就会缺失加工需要的工艺特征，没法直接用于加工参考。感应端的外圆和螺纹段的同轴度也在建模时做了约束，保证安装之后探头的感应端面和安装面垂直，不会因为同轴度偏差导致感应方向偏移，出现检测距离不一致的问题。
