MPU6050六轴惯性测量传感模块结构

　　在嵌入式姿态感知、运动状态采集类项目的结构设计环节，这类六轴惯性测量模块的三维结构还原，是整机结构适配、安装空间校核的核心参考依据。日常做小型四轴飞行器飞控板载模块适配、穿戴式动作捕捉设备内置传感单元布局、工业设备振动监测点位的模块安装设计时，都需要精准掌握该模块的实体结构边界，避免出现安装干涉、接插件对位偏差、固定孔位不匹配的问题。

　　从实际功能层面看，该模块集成了三轴加速度计与三轴陀螺仪的核心传感芯片，可实时采集载体的线加速度与角速度数据，为后续的姿态解算、运动状态分析提供原始硬件支撑。模块本体采用标准FR-4印制板作为基底，板载核心传感芯片做了居中布局设计，尽可能减少板边应力传递对芯片测量精度的影响；板边单侧排布8个镀金排针焊盘，焊盘间距采用标准2.54mm排针间距规格，既支持直插排针焊接实现与主控板的直连，也支持焊接卧式接插件实现扁平排线连接，适配不同设备内部的走线空间需求。

　　结构设计上，模块对角位置设置了两个圆形安装固定孔，孔位做了金属化包边处理，既可以通过M2规格的铜柱配合螺丝实现与安装基面的刚性固定，也可以穿过尼龙扎带实现无螺孔基面的绑扎固定，两种固定方式都能保证模块与安装载体的刚性连接，避免设备运行过程中模块出现相对位移导致的测量数据漂移。模块整体外形为规则矩形，板边做了圆角过渡处理，避免尖锐板边在安装过程中划伤设备内部的走线绝缘层，板厚采用常规1.6mm印制板厚度，适配市面上绝大多数标准排针、接插件的焊接高度要求。

　　做结构适配设计时需要注意，模块核心芯片区域的上方需要预留至少2mm的净空空间，不能布置金属结构件或者其他发热元件，一方面避免金属遮挡影响可能扩展的磁力计工作（部分兼容版本会在该位置预留磁力芯片焊位），另一方面避免相邻发热元件的温度传导导致传感芯片出现温漂，影响测量精度。排针侧的走线需要预留至少5mm的操作空间，方便后期调试时的探针测量、接插件插拔操作。固定孔位的周边3mm范围内不要布置过高的元器件，保证螺丝或者铜柱安装时不会与板上元件产生干涉。

　　在不同的应用场景下，该模块的安装姿态也有对应的结构要求：比如用于飞控姿态检测时，需要保证模块的安装平面与飞行器的重心平面平行，三维结构模型里标注的芯片丝印方向可以作为安装对位的参考基准，结构设计时可以在安装基面上做对应的对位凸点或者丝印标记，减少组装时的对位误差；用于工业设备振动监测时，需要保证模块固定面与被测设备的被测面完全贴合，必要时可以在固定面处增加薄导热胶垫，既可以增强连接刚性，也可以辅助传导芯片工作产生的微量热量，避免长期运行时的热量累积。

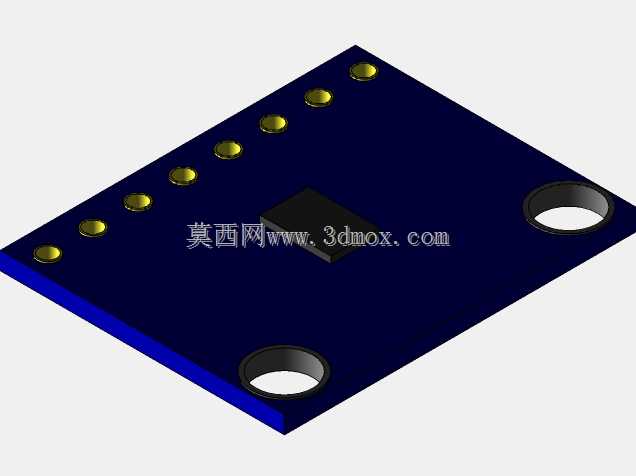

　　从建模还原的细节来看，该模型完整还原了板上所有元件的高度差：核心芯片的凸起高度、排针焊盘的厚度、安装孔的沉边结构都做了1:1的比例还原，结构工程师在做整机装配校核时，可以直接将该模型导入装配体，检查模块与周边结构件、走线槽、其他板卡的间隙是否满足安全距离要求，不需要再手动测量实物尺寸做二次建模，能大幅缩短结构设计阶段的校核周期。对于需要做模块外壳封装的设计场景，该模型的外形尺寸、接口位置、固定孔位数据可以直接作为外壳内腔设计的参考依据，保证外壳加工完成后可以顺利装配，不会出现盖合不严、接口错位的问题。
