适用于Arduino开发的分压式电压检测模块

　　在嵌入式开发、小型电子设备调试、开源硬件项目搭建的场景里，电压检测是最基础的信号采集环节之一，很多入门级项目不需要高精度的工业级电压变送器，只需要能把被测电压按比例衰减到主控芯片ADC可采集范围的简易模块，就能满足原型验证、功能测试的需求。这个模块的核心设计逻辑就是基于电阻分压原理，把外部输入的较高直流电压通过固定阻值比例的电阻网络降压，输出端匹配常用单片机IO口的3.3V或5V输入阈值，避免高压直接接入主控引脚造成芯片烧毁。

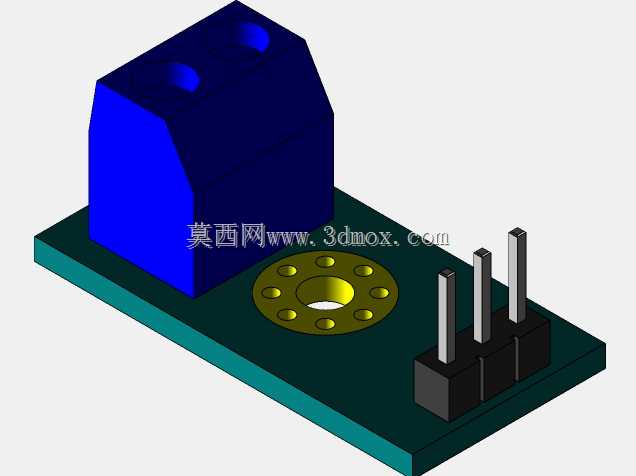

　　从结构布局来看，模块采用标准的PCB载板设计，板载的蓝色主体是分压电阻网络与接线端子的集成塑封结构，预留的两个沉头安装孔可以直接通过M2或M2.5螺丝固定在项目外壳、安装支架或者面包板扩展板上，安装孔的中心距经过适配，兼容市面上多数开源传感器的通用安装孔位，不需要额外定制固定支架。板上的镀金圆形焊盘区域是电压输入的接线端，周围的八个小型焊盘可以根据接线需求选择焊接插针或者接线端子，既可以用杜邦线直连，也能焊接导线做永久式接线，适配不同项目的装配需求。

　　侧边的三个直插排针是信号输出与供电引脚，引脚间距为标准2.54mm，直接兼容面包板、杜邦线以及常用的扩展坞接口，引脚定义从左到右依次为信号输出、电源地、电源正，和多数开源硬件的传感器引脚排布逻辑一致，接线时不需要反复核对定义，降低接线错误的概率。塑封主体的外形做了斜切边角处理，没有尖锐的棱角，在手工装配时不会划伤导线或者操作人员的手部，主体高度控制在12mm以内，安装后不会和上方的其他堆叠模块产生空间干涉，适合多层堆叠的开源硬件项目使用。

　　实际使用过程中，这个模块可以直接采集0-25V范围的直流电压，通过分压比换算后输出对应比例的电压值给主控ADC，配合简单的换算代码就能在串口或者显示屏上实时显示被测电压数值，常被用于小型机器人的电池电压监测、桌面电子设备的供电电压检测、学生课程设计里的电压采集实验等场景。设计时特意将分压电阻做了塑封包裹，避免手工焊接时电阻引脚误碰造成短路，同时也能减少外界灰尘、潮气对电阻阻值的影响，提升模块在非工业环境下的使用寿命。PCB板的边缘做了圆角处理，没有毛刺，板厚采用常规的1.6mm玻纤板材质，抗弯强度满足日常手工插拔、接线的受力需求，不会因为轻微的外力就出现板体弯折断裂的情况。

　　在安装边界上，模块整体的长宽尺寸控制在30mm*20mm左右，属于小型化的传感器模块，即使是空间紧凑的小型智能车、桌面小装置内部也能轻松容纳，不需要预留过大的安装空间。排针的伸出长度为8mm，插入面包板后剩余的长度足够堆叠一层扩展板，不会因为排针过短导致接触不良。输入接线端的焊盘做了加大处理，即使是焊接经验不足的初学者，也能很容易地焊上导线，不容易出现虚焊、焊盘脱落的问题。模块本身不需要额外的信号调理电路，直接通过排针连接主控的ADC引脚、供电引脚和接地引脚就能工作，外围电路极其简洁，非常适合快速搭建项目原型时使用，不需要花费过多时间在信号调理电路的设计与调试上，能大幅缩短原型开发的周期。
