复古迷你玩具赛车车身底盘可打印结构

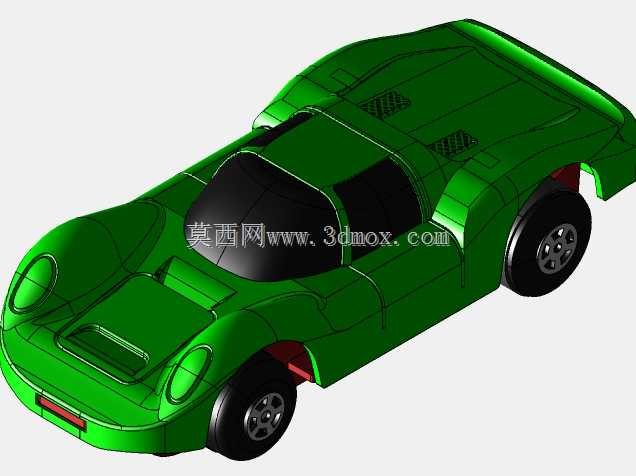

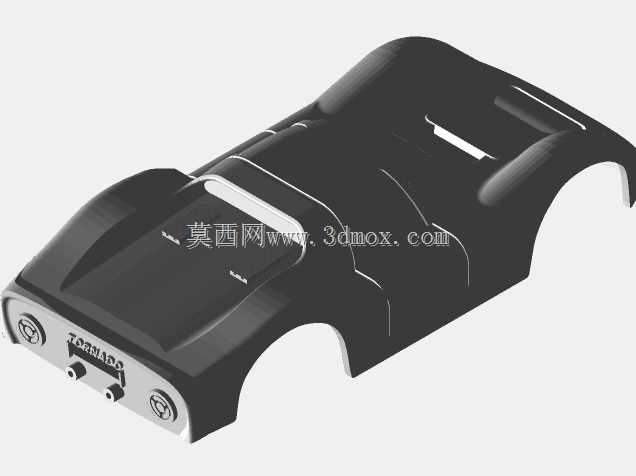

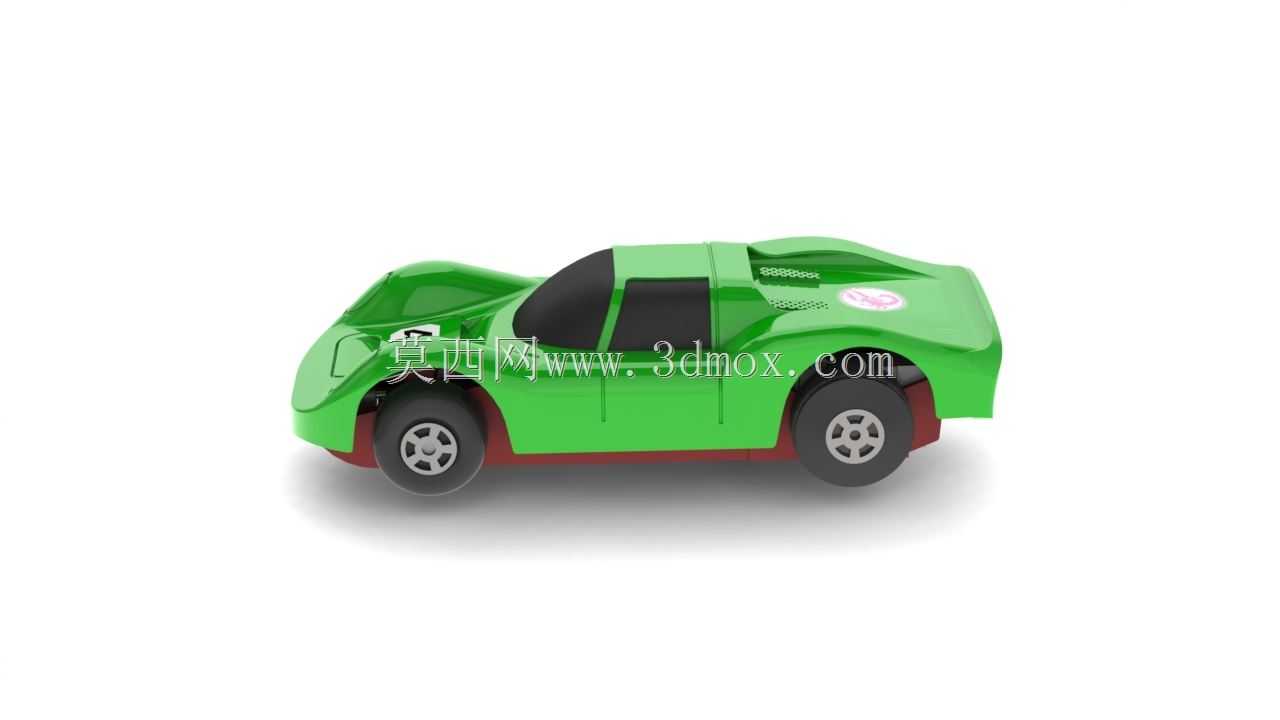

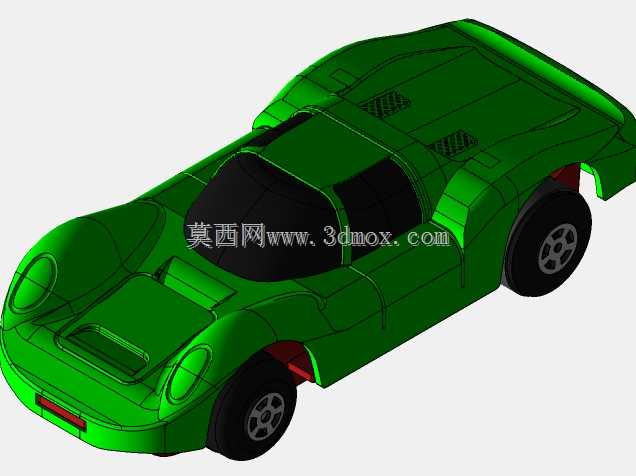

　　这款迷你玩具赛车的结构设计，最初是面向桌面级3D打印的玩具开发场景做的适配，日常可以作为收藏级车模的打印原型，也能用于儿童益智拼装玩具的结构验证，甚至可以作为小型竞速类桌面玩具的参赛载体，在校园科创活动、手工模型爱好者的线下交流场景里，这类小比例车模的结构适配性一直是大家关注的重点。从实际用途来看，这套结构拆分了车身外壳与底盘两个核心独立部件，不需要额外做复杂的支撑拆分就能直接打印成型，打印完成后只需要配合标准尺寸的微型轮轴、橡胶小轮胎就能完成组装，组装完成后可以顺畅滑行，外壳的曲面弧度做了专门的脱模角度优化，不管是用FDM打印机做PLA耗材打印，还是用光固化打印机做高精度树脂打印，都不会出现曲面层纹断层、边角翘曲的问题，

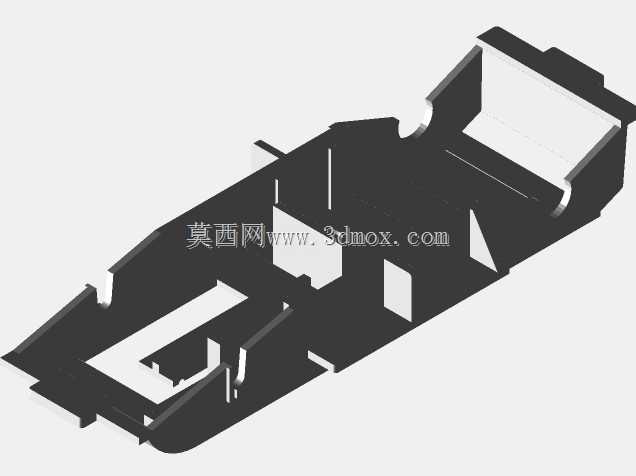

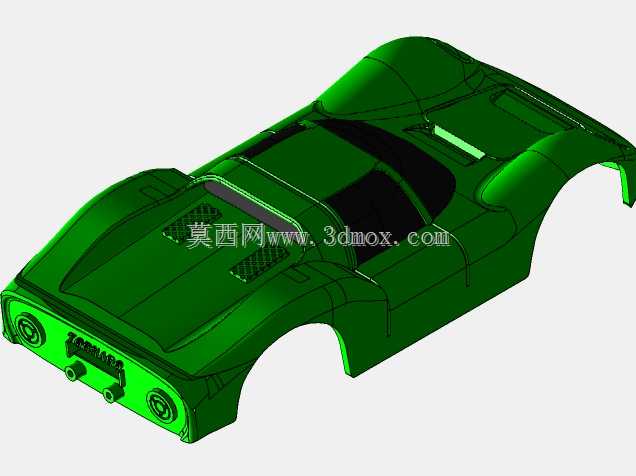

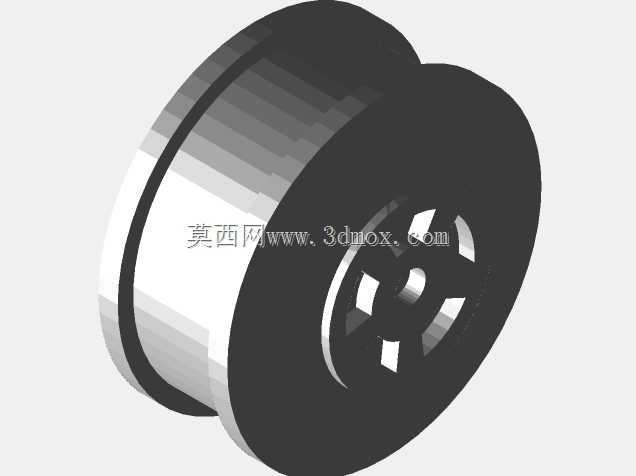

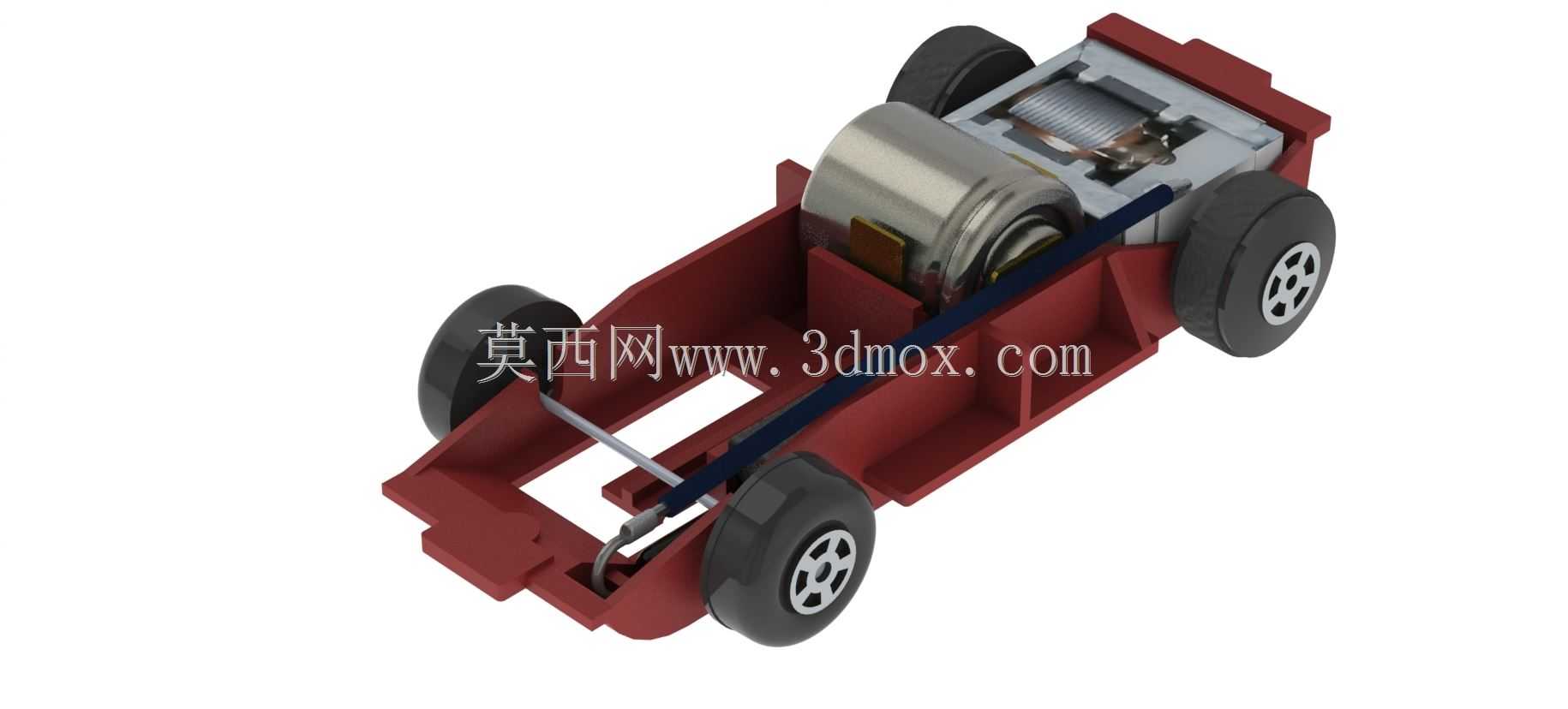

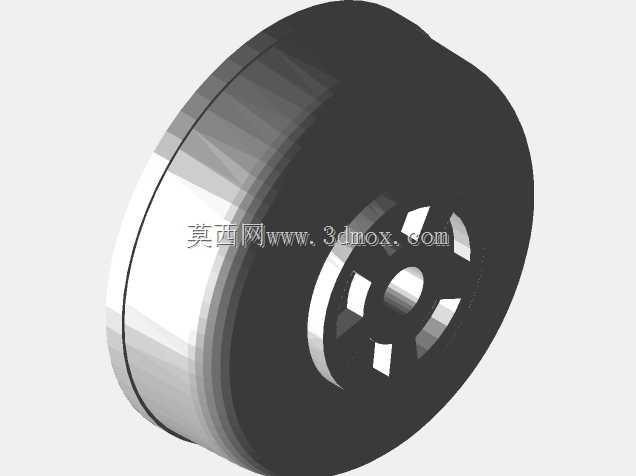

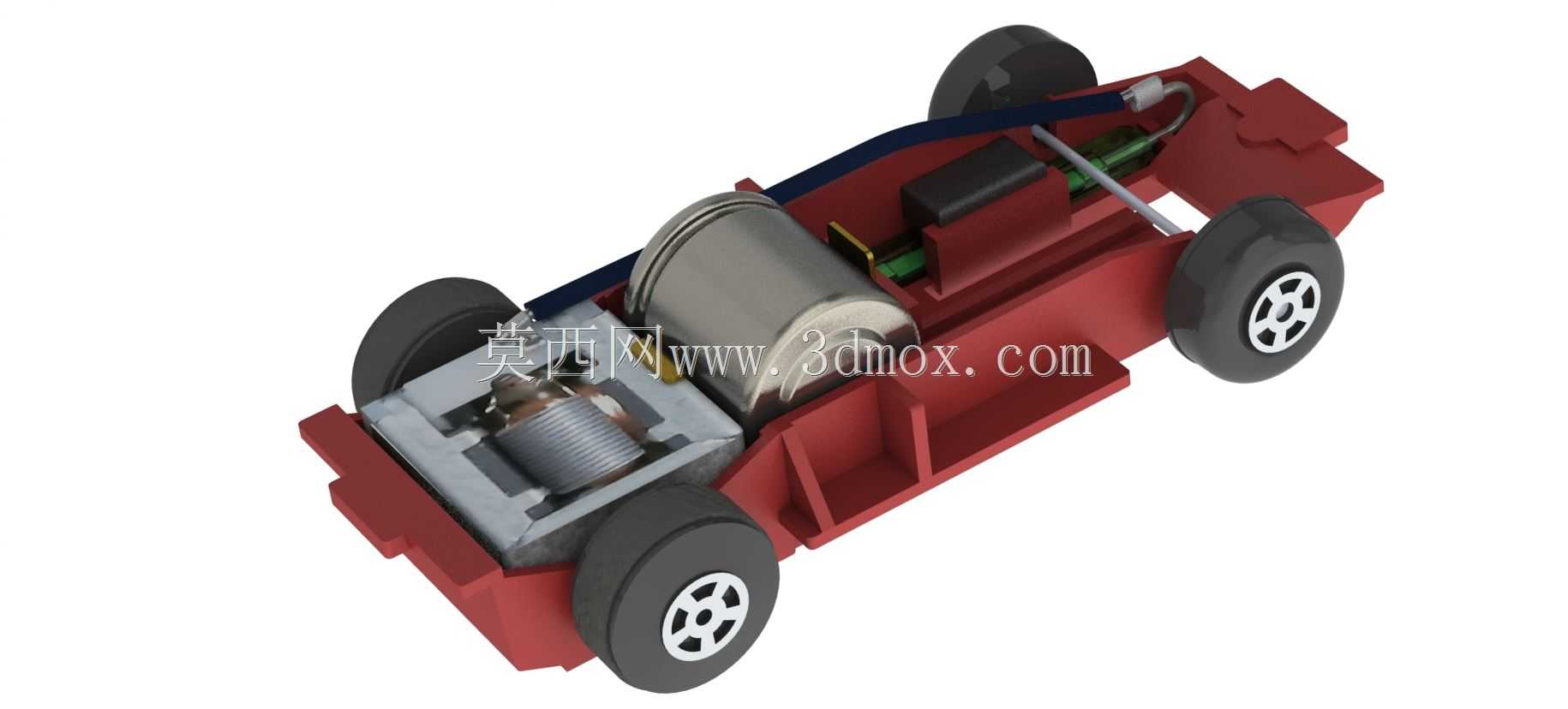

　　外壳表面预留的贴纸粘贴位是平整的微凹结构，粘贴水贴或者不干胶标识的时候不会出现边缘起翘、贴合不牢的情况。设计思路上没有做过多的冗余结构，整个车身外壳的壁厚统一控制在1.8mm，这个厚度刚好适配桌面级3D打印的最小壁厚要求，既不会因为壁厚太薄导致打印时外壳破损，也不会因为壁厚太厚增加不必要的打印耗材消耗，底盘部分做了轮轴安装的卡槽结构，卡槽的内径和通用的2mm直径金属轮轴做过盈配合设计，不需要额外涂胶就能把轮轴牢牢固定在底盘上，轮拱位置的内凹空间做了尺寸预留，即使装配直径12mm的微型橡胶轮胎，转动的时候也不会和车身外壳发生摩擦干涉。外形尺寸上，整车长度控制在72mm，宽度32mm，高度26mm，

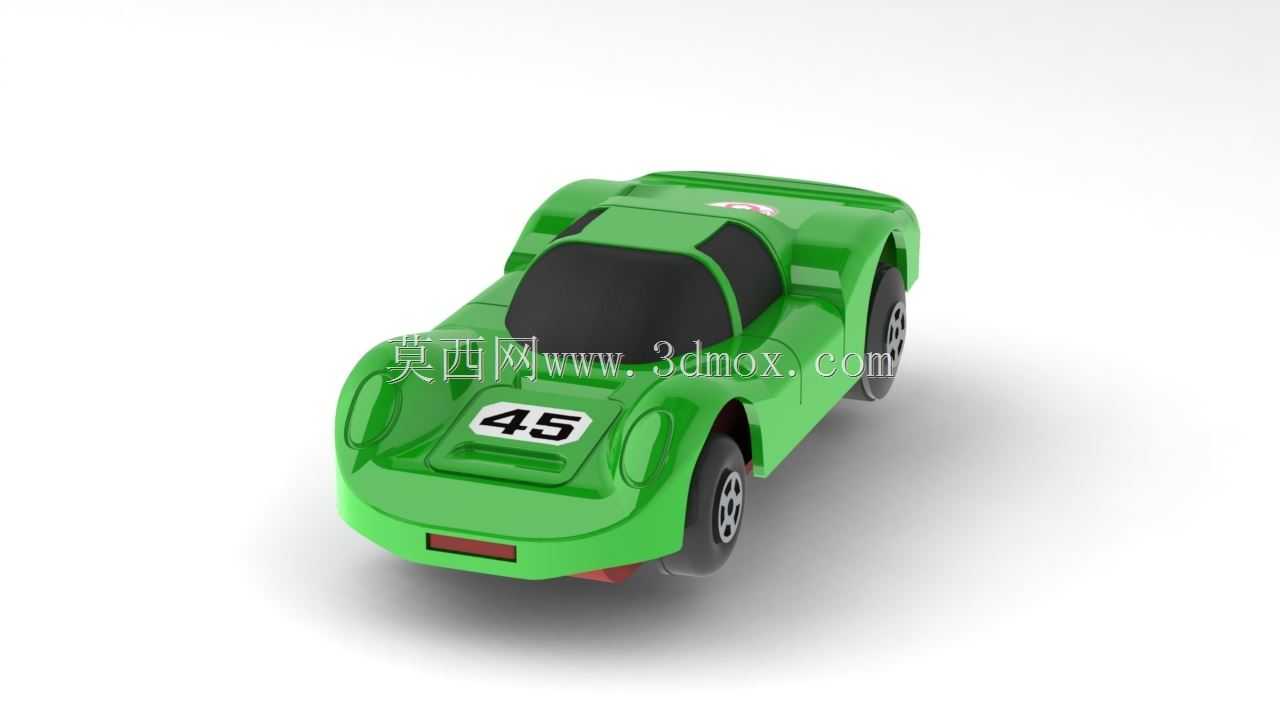

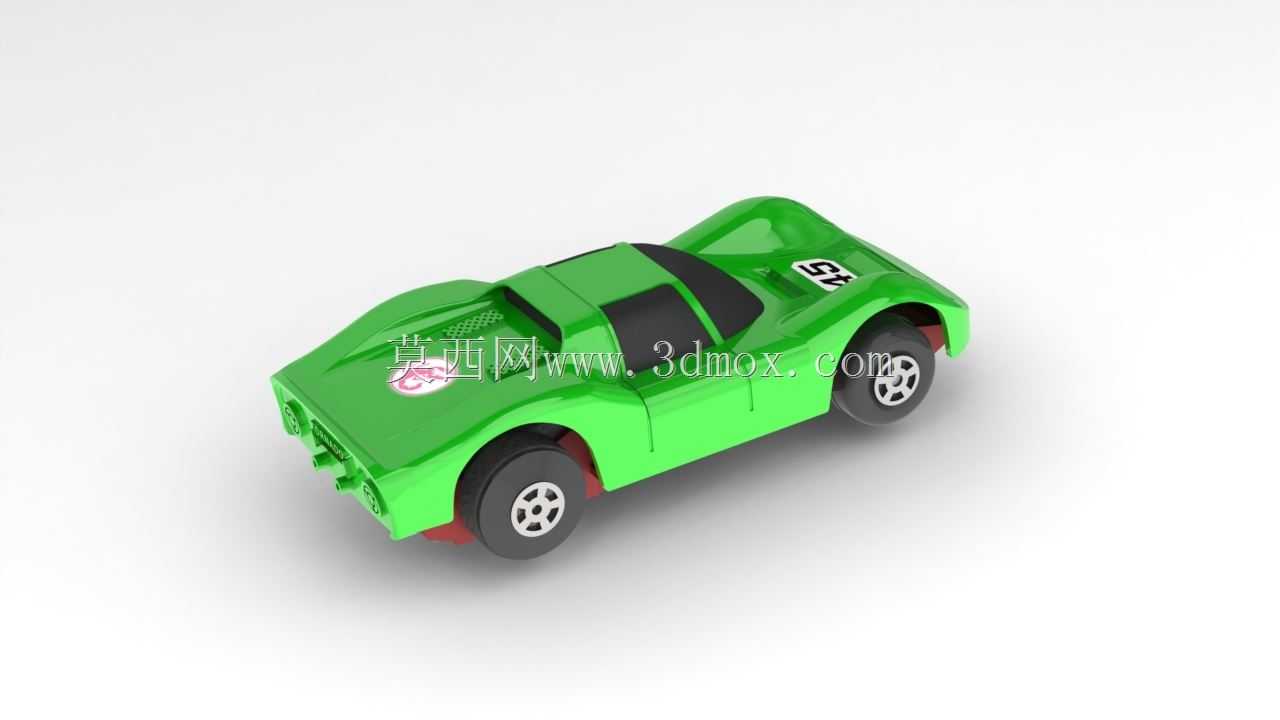

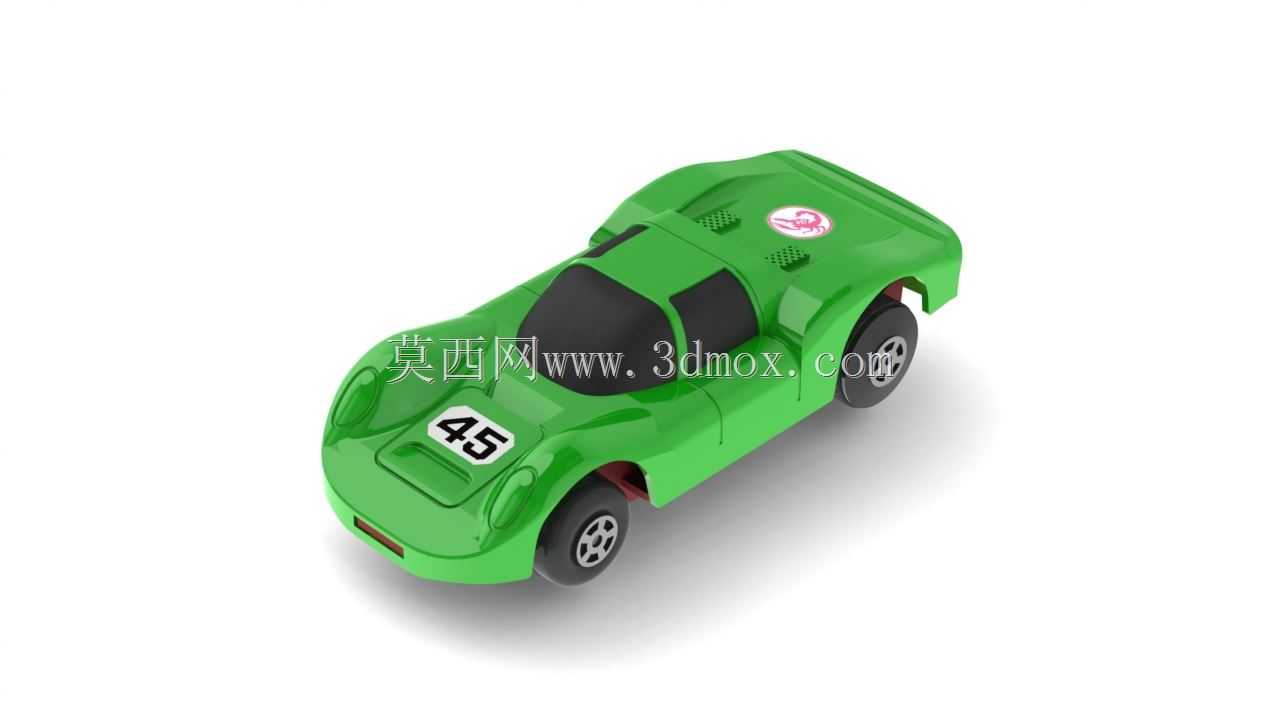

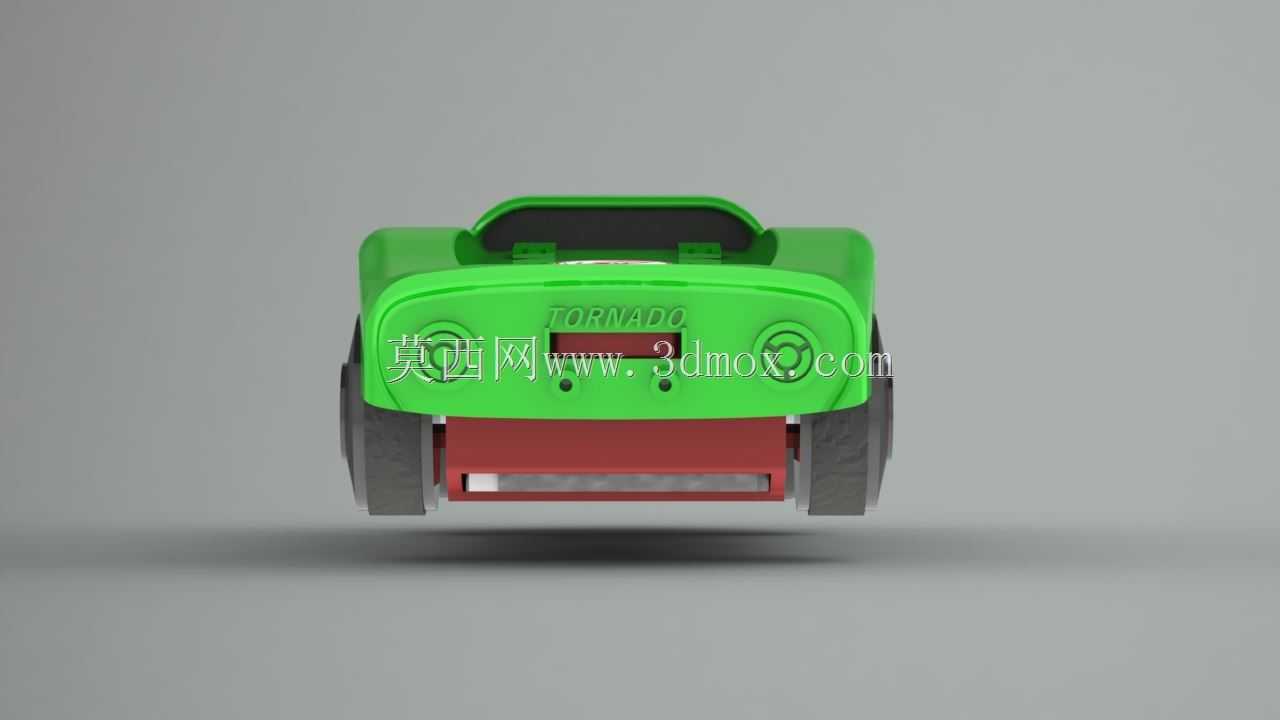

　　这个尺寸刚好和经典的小比例火柴盒玩具车尺寸保持一致，可以适配市面上绝大多数通用的小比例车模展示盒、收纳轨道，安装边界方面，底盘上预留的两个定位柱和车身外壳底部的定位孔是一一对应的，组装时只需要对准定位柱按压就能完成上下壳的配合，不需要额外做螺丝孔位或者卡扣结构，降低了组装的难度，即使是没有模型组装经验的新手，也能在一分钟内完成整车的拼装。车身前部的数字标识位置是和曲面一体化做的微凸结构，打印的时候可以直接通过换色打印做出标识效果，不需要后期额外手绘或者粘贴标识，车身后部的仿真散热格栅是凹陷0.3mm的浅槽结构，既还原了真实赛车的外观细节，又不会因为凹槽太深导致打印时残留支撑材料，清理起来非常方便。车窗部分做了内凹的沉台设计，

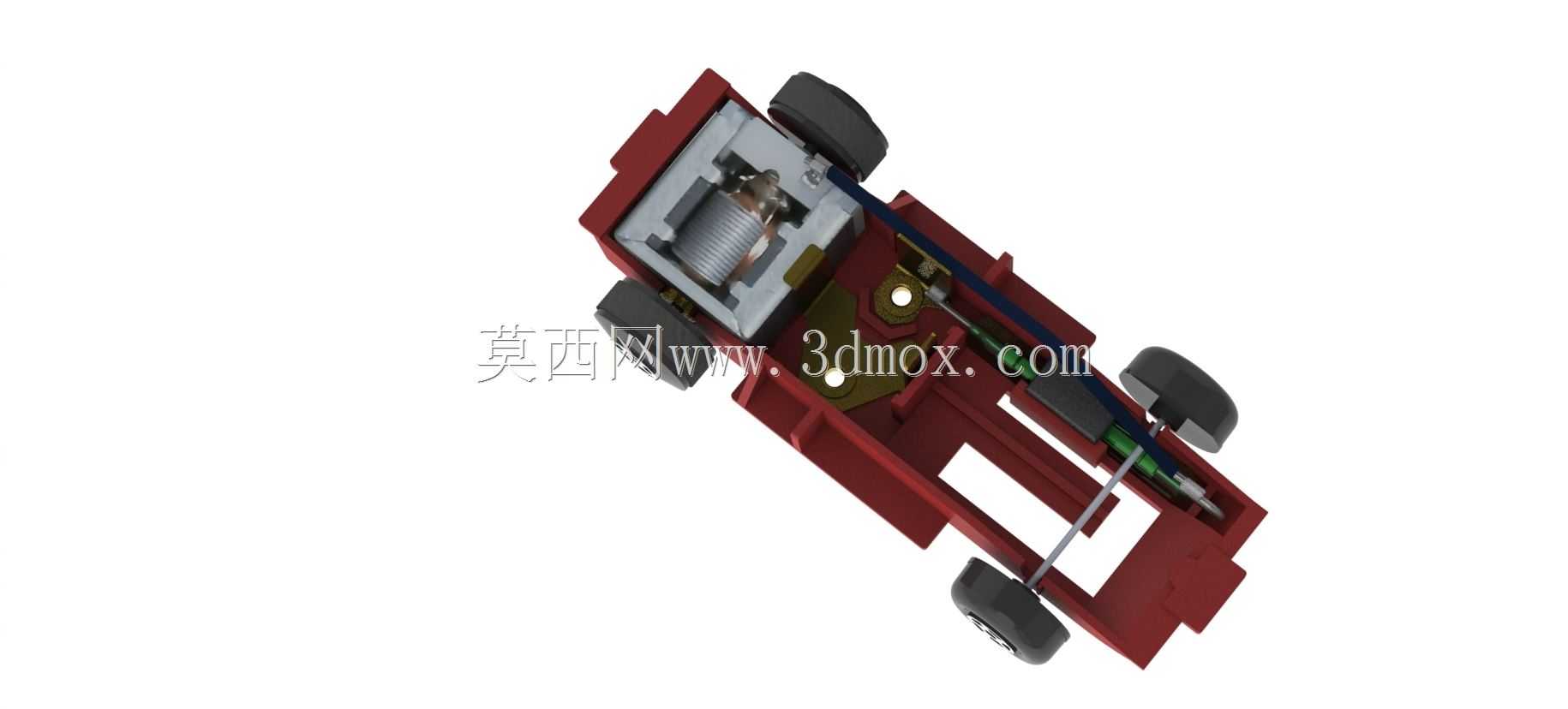

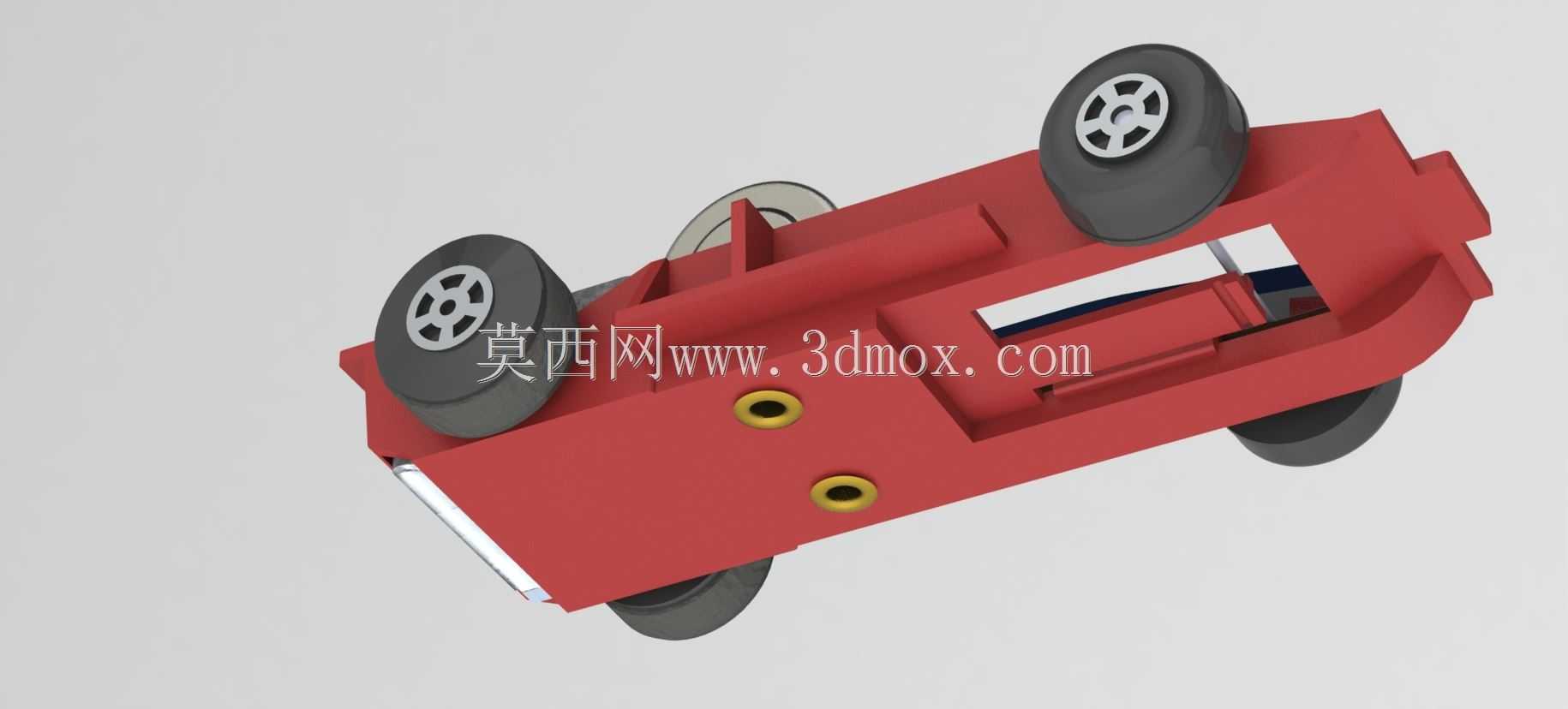

　　如果需要做透明车窗效果，可以单独切割0.5mm厚的透明PET片粘贴在沉台位置，不需要额外调整车窗的配合尺寸，沉台的深度刚好和PET片的厚度匹配，粘贴后透明片和车身外表面保持齐平，不会出现突出或者凹陷的违和感。底盘的底部做了仿真的排气、悬挂细节浮雕，这些浮雕的凸起高度控制在0.5mm，既保留了外观的细节质感，又不会因为凸起太高导致整车放置的时候出现不平、晃动的问题，底盘的前后端做了微小的倒角处理，即使车辆滑行的时候撞到障碍物，也不会因为边角太脆出现开裂的情况。轮轴卡槽的位置做了加强筋结构，加强筋从卡槽位置一直延伸到底盘的中部主梁，车辆从桌面高度跌落的时候，冲击力可以通过加强筋分散到底盘整个平面，不会出现轮轴卡槽断裂的问题。整个结构没有设计细小的易损部件，所有的边角都做了R0.5以上的圆角处理，即使是作为低龄儿童的玩具，也不会出现尖锐边角划伤的风险，同时圆角结构也能减少3D打印时的应力集中问题，降低打印完成后零件变形的概率。
