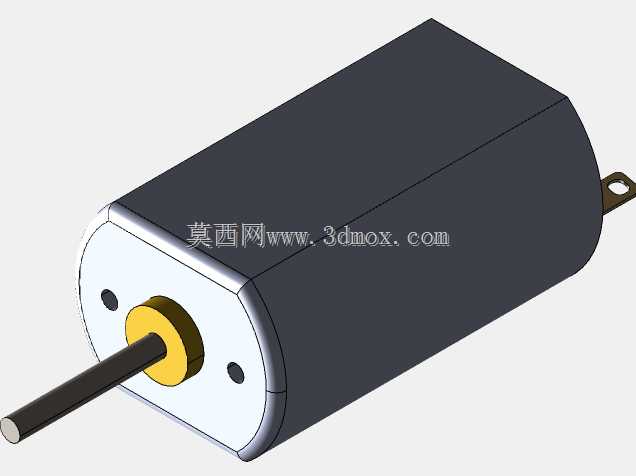

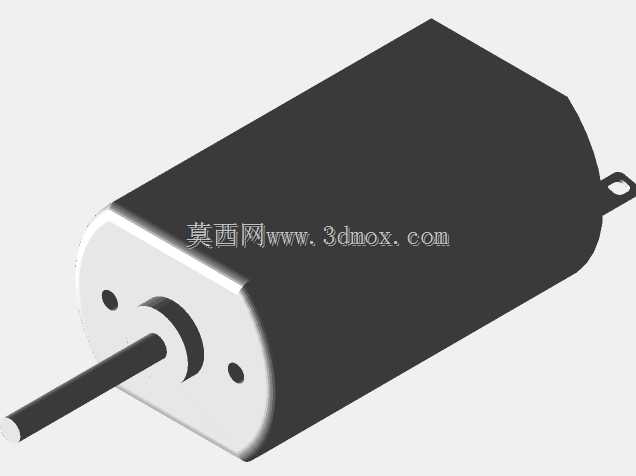

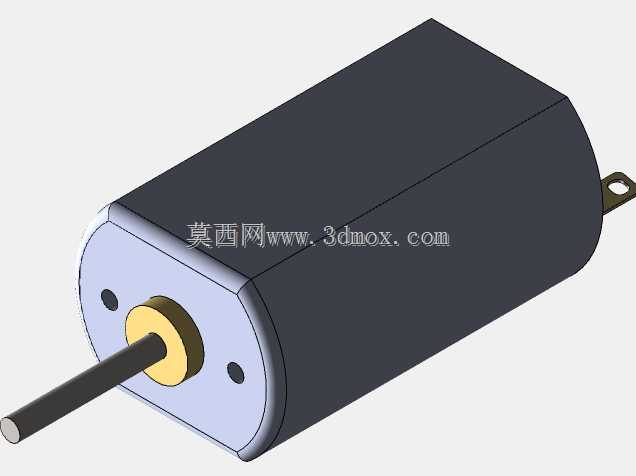

Mabuchi180型微型直流驱动电机结构

　　在做小型消费电子、电动玩具、便携小家电的结构开发时，这类小功率直流电机是绕不开的核心动力元件，很多刚入行的结构工程师容易在选型阶段只看额定电压、空载转速这类纸面参数，忽略安装边界、轴伸配合、接线端固定这些实际装配环节的细节，最后打样回来才发现干涉或者固定不牢，耽误项目进度。这个180规格的微型电机，属于低压直流驱动类里应用极广的型号，常见的应用场景覆盖了手持电动剃须刀、小型电动玩具车、桌面迷你风扇、电动牙刷传动模块、简易自动门锁执行端这类对安装空间要求严苛、输出扭矩需求不大的产品，相比更小的130型号，它的输出扭矩储备更足，能带动带一定负载的传动结构，相比更大尺寸的260、280电机，它的径向和轴向尺寸更紧凑，

　　不会过度挤占产品内部的布线、电池仓空间。从结构设计的角度看，这类电机的外壳采用拉伸成型的镀锌钢壳，一方面是导磁性能好，能配合内部永磁体形成闭合磁路，提升磁能利用率，另一方面钢壳的结构强度足够，在压装端盖、承受轴伸径向负载的时候不会出现形变，避免内部转子扫膛的问题。端盖部分采用含油轴承支撑输出轴，相比滚珠轴承结构，含油轴承的运行噪音更低，成本更可控，而且在小负载、中低转速的工况下，含油轴承自身储存的润滑脂足够支撑数千小时的运行寿命，完全匹配这类小型消费级产品的设计寿命要求，不需要额外添加润滑维护。输出轴采用标准的光轴设计，轴径和轴伸长度都是行业通用尺寸，设计配套的传动齿轮、带轮的时候可以直接选用标准件，不需要单独定制传动连接件，

　　能大幅降低供应链的采购成本和开模成本，轴端的倒角设计也方便装配的时候快速插入传动件，不会刮伤传动件的内孔。电机尾部的接线端采用插片式结构，相比焊线式的出厂配置，插片结构更适合自动化产线的快速装配，工人只需要把配套的端子插到位就能完成电气连接，不需要额外焊线，能提升装配效率，同时插片的固定强度足够，在产品做跌落测试的时候不容易出现接线脱落的问题。做结构设计的时候要注意，这类电机的安装固定通常采用橡胶减震套包裹钢壳的方式，一方面橡胶套可以吸收电机运行时产生的高频振动，避免振动传递到产品外壳产生共振噪音，另一方面橡胶套的公差补偿能力强，能吸收外壳注塑件的尺寸公差，不需要把电机仓的尺寸公差卡得太严，降低注塑件的不良率。

　　安装边界上要预留足够的安全距离，电机的钢壳是带电的吗？不对，低压直流电机的钢壳通常和内部磁体连接，不带强电，但要注意和内部电路板的走线保持至少1mm的安全间隙，避免电路板上的焊点接触钢壳造成短路，轴伸部分和传动件的配合长度要控制在合理范围，不能顶到端盖的轴承位置，避免给轴承施加额外的轴向力，加剧轴承磨损。另外在做三维建模的时候，要把电机表面的分型线、端盖的铆接凸点这些细节还原出来，不要只做一个光滑的圆柱体，不然做干涉检查的时候容易漏掉这些小凸点和周边结构的干涉问题，比如很多工程师建模的时候忽略端盖上的两个铆接定位点，最后装配的时候发现定位点顶到了旁边的电池仓壁，不得不临时修改模具，造成不必要的成本损失。这类电机的输出轴径向跳动量通常控制在0.02mm以内，设计传动结构的时候如果采用齿轮传动，要注意齿轮的中心距公差不要超过0.05mm，不然会出现齿轮啮合间隙过大或者卡滞的问题，如果采用带轮传动，要注意带轮的动平衡，避免电机高速转动的时候产生额外的振动。在选型匹配的时候，要注意不同绕组参数的180电机空载转速、堵转扭矩差异很大，不要只看外形尺寸就直接替换，要根据实际负载的扭矩需求、额定工作电压来选对应绕组的型号，比如做迷你风扇的话需要高转速低扭矩的绕组，做电动门锁的话需要低转速高扭矩的绕组，选错绕组参数的话要么电机转速不够，要么过载发热严重，缩短使用寿命。
