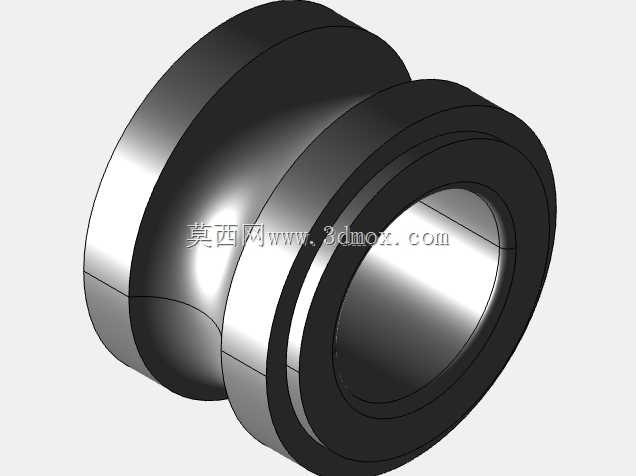

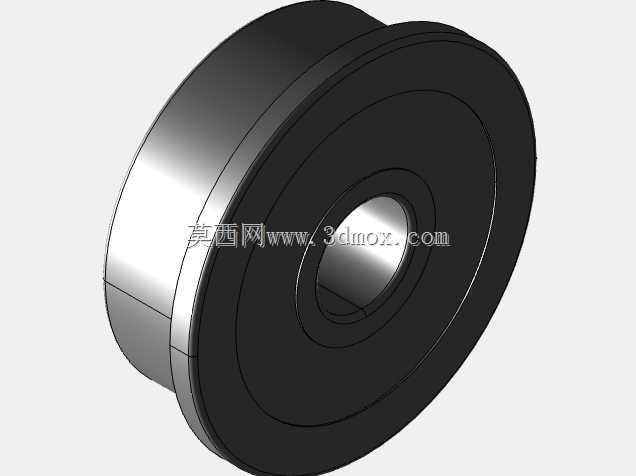

带法兰挡边f624zz深沟球轴承结构

　　做小型传动结构设计的工程师，大概率都接触过这类带法兰挡边的微型深沟球轴承，很多人第一次选型时容易把它和普通624zz轴承混淆，实际二者的安装场景、限位逻辑完全不同。普通无挡边的深沟球轴承装入安装孔后，需要额外加装孔用挡圈、端盖或者轴肩来实现轴向定位，不然轴系受轴向窜动载荷时，轴承很容易从安装孔内脱出，而f624zz自带的法兰挡边，就是直接集成在轴承外圈端面的定位结构，装入安装孔时挡边直接贴住安装座的端面，不需要额外加工挡圈槽、设计压盖结构，能大幅简化小型设备的安装座加工工序，这也是它在紧凑型传动结构里被大量使用的核心原因。

　　从实际应用场景来看，这类微型法兰轴承的使用场景覆盖非常广，小到桌面级3D打印机的送丝轮支承、光轴传动副，办公设备里的打印机走纸辊、扫描仪传动辊，小型自动化设备里的同步带轮支承、微型电动推杆导向端，甚至民用的小型健身器材、智能家居的电动窗帘传动结构、玩具模型的传动轮组，都能看到它的身影。这些场景的共性是安装空间极其紧凑，没有多余的位置布置额外的轴向定位结构，同时轴系的载荷以径向载荷为主，附带的轴向载荷很小，刚好匹配这类微型深沟球轴承的承载特性。

　　从功能特性来说，f624zz属于双面带铁封的深沟球轴承，双侧的金属防尘盖能阻挡外界的粉尘、碎屑进入轴承内部的滚道区域，避免润滑脂被污染流失，相比开式轴承，它的维护周期更长，不需要频繁补充润滑脂，适合在普通工况、没有强腐蚀介质、没有高压力液体冲刷的环境下使用。它的滚动体是标准的钢球，保持架多采用冲压钢制保持架，运转时的摩擦阻力小，能满足每分钟数千转的中低转速运转需求，完全适配小型传动结构的转速要求。自带的法兰挡边和轴承外圈是一体化加工成型的，不是后期压装的附加结构，所以挡边的定位精度有保障，安装时不需要反复调整轴承的轴向位置，只要把轴承压入安装孔直到挡边贴合安装面，就能保证轴承的轴向位置精度，能有效控制轴系的轴向窜动量，提升传动的平稳性。

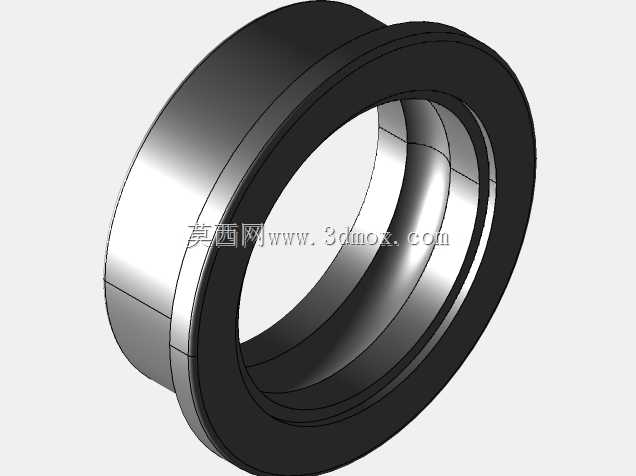

　　从设计思路上看，这类带法兰的微型轴承，本质是在标准深沟球轴承的基础上做了安装适配性的优化，核心的内圈、外圈滚道、钢球、防尘盖结构和同规格的普通624zz轴承完全通用，只是在外圈的一端延伸出一圈直径大于外圈主体的法兰边，法兰边上不需要额外加工安装孔，因为它的定位是靠外圈和安装孔的过盈配合或者过渡配合来实现径向固定，法兰边只承担轴向限位的作用，不需要螺栓穿过法兰做固定，这样的设计既保留了标准轴承的成熟滚道参数、承载能力，又解决了微型结构里轴向定位难、加工工序多的痛点。建模的时候要注意，法兰和外圈衔接的位置要做微小的圆角过渡，避免应力集中，因为轴承压装的时候，这个衔接位置会承受压装的轴向力，如果是直角衔接，长期受载或者压装力过大时容易出现挡边崩裂的问题。

　　关于外形尺寸和安装边界，首先要明确它的核心尺寸参数：内径4mm，适配直径4mm的光轴，轴的配合公差一般选h6或者g6，根据载荷大小调整，轻载、需要经常拆装的场景选间隙稍大的配合，重载、转速稍高的场景选过渡配合；轴承外圈的主体直径是13mm，对应的安装孔直径一般加工到13mm，公差选H7，既能保证压装后不会松动，又不会因为过盈量太大导致外圈变形挤压钢球，造成运转卡滞；轴承的整体宽度，也就是不含法兰的内圈外圈主体宽度是5mm，而法兰边的直径一般是15mm左右，法兰自身的厚度在1mm上下，所以设计安装座的时候，安装孔的沉台不需要加工太深，只要保证法兰边能完全贴合安装座端面即可，安装座对应法兰位置的避让直径要比法兰直径大0.2-0.5mm，避免加工误差导致法兰不能完全贴平。另外要注意，这类轴承的轴向承载能力有限，因为它的轴向定位是靠法兰边承受轴向力，法兰的厚度不大，所以不能承受大的轴向冲击载荷，选型时如果轴系有较大的持续轴向载荷，就不能只靠法兰挡边承载，需要额外设计推力支承结构。安装的时候压装力要施加在轴承外圈上，不能通过压内圈、或者砸钢球的方式把轴承压入安装孔，不然会导致滚道变形、钢球受损，直接影响轴承的运转精度和使用寿命。

　　很多新手工程师在建模选用这类轴承的时候，容易忽略法兰边的厚度尺寸，导致安装座的轴向空间预留不足，装配时轴承压到位后轴的轴向位置出现偏差，或者是安装孔的公差设计不合理，过盈量太大导致轴承压入后转动卡滞，过盈量太小导致运转时轴承外圈跟转，这些都是实际项目里经常碰到的问题。另外，双面铁封的结构虽然防尘效果不错，但如果是在粉尘特别大的工况，比如木工设备、打磨设备的传动结构里使用，还是需要额外增加外置的防尘结构，因为铁封和内圈之间的间隙还是会有细微粉尘进入的可能，长期在高粉尘环境下使用会加速轴承的磨损。
