M10规格六角锁紧螺母结构设计

　　在各类机械装配场景中，螺纹紧固件的选型直接决定了整机结构的连接可靠性，M10规格六角螺母作为最常用的内螺纹配合件，广泛覆盖从普通民用设备机架拼装、工业传动部件定位到小型机电产品壳体锁附的各类工况。日常做结构设计时，这类标准件的建模精度会直接影响后续装配干涉检查、工程图导出BOM清单的准确性，很多新手建模时容易忽略螺纹收尾的退刀结构、六角端面的倒角细节，导致后续出加工图或者做装配仿真时出现参数偏差。

　　从实际功能来看，这款六角螺母依靠内孔的公制粗牙螺纹与对应规格的外螺纹件配合，通过六角面承受扳手施加的扭矩，实现两个被连接件的压紧锁附。设计时首先要匹配M10螺纹的基本参数，内螺纹大径控制在10mm公差范围内，螺距采用公制粗牙标准的1.5mm，牙型角严格遵循60度三角螺纹规范，保证和同规格螺栓、螺柱配合时不会出现滑牙、咬合不畅的问题。六角对边尺寸按照标准紧固件规范设定，适配常规16mm开口扳手、套筒工具的作业空间，避免出现扳手卡滞或者拧动时棱角打滑的情况。

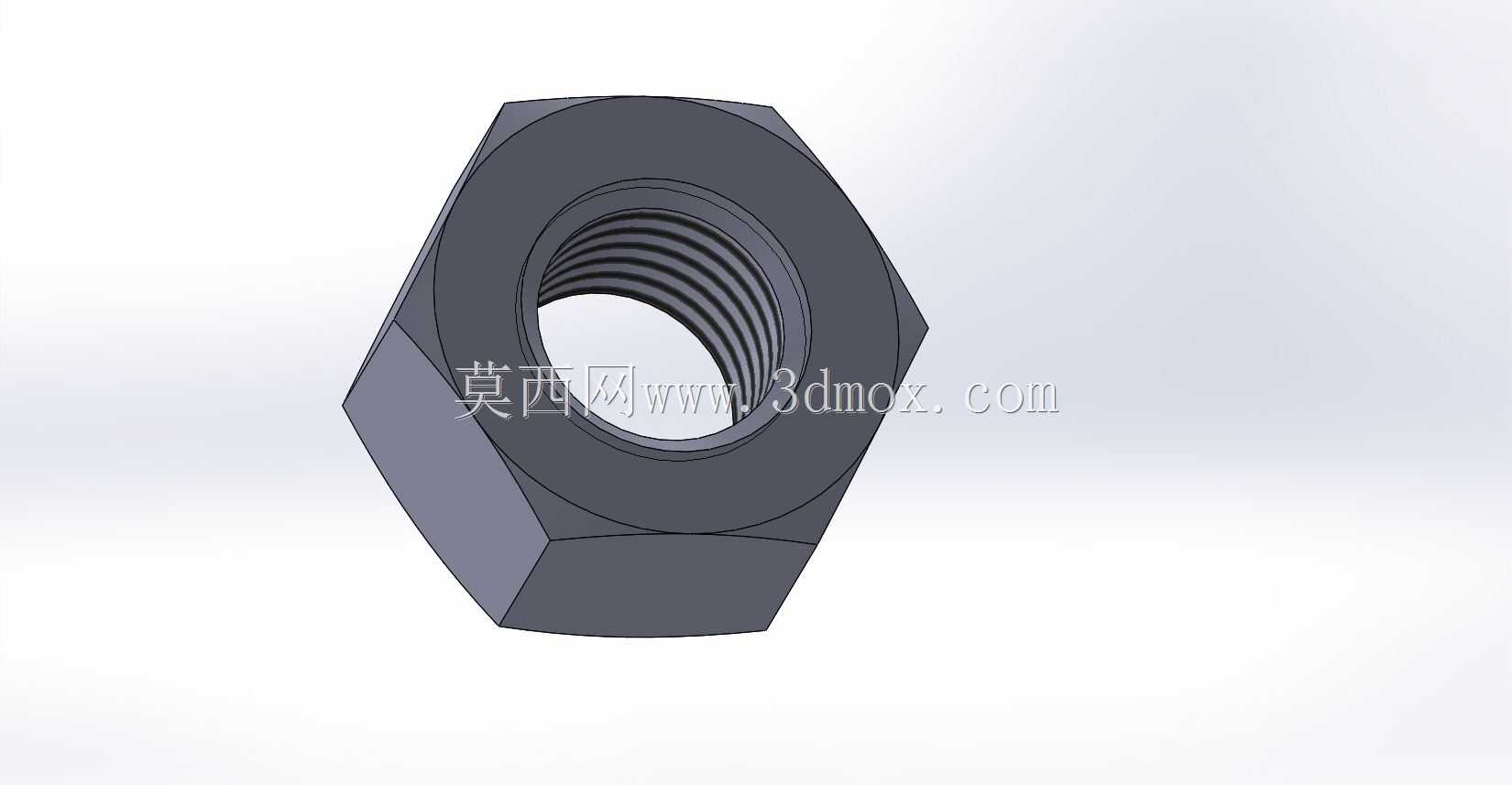

　　外形结构上，螺母整体为正六棱柱外形，上下两个端面都做了小角度倒角处理，一方面是去除机加工后的锐边毛刺，避免装配时划伤操作人员或者被连接件表面，另一方面倒角可以引导螺纹顺利对位，尤其是在盲孔装配、视线受阻的设备内部安装场景，端面倒角能让螺母更快对准外螺纹端头，减少对位耗时。螺母厚度按照标准承重工况设定，足够的啮合牙数可以保证螺纹连接的抗剪切强度，避免在受振动、交变载荷的工况下出现螺纹脱扣失效。

　　从安装边界来看，这款螺母适配的安装空间需要预留足够的扳手作业余量，六角对角尺寸对应的圆周空间要避开周边的结构筋位、管线排布，设计装配位时要考虑扳手拧动时的转动角度空间，避免出现螺母放到位但扳手无法卡入拧动的情况。在不同的应用场景下，这类螺母还可以配合平垫、弹垫使用，平垫用来分散螺母端面的压紧应力，避免压伤较软材质的被连接件表面，弹垫则可以在振动工况下提供预紧防松的弹力，降低螺纹连接松动的概率。

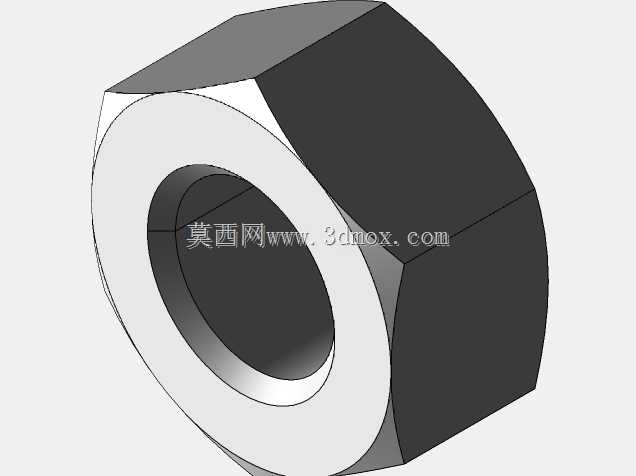

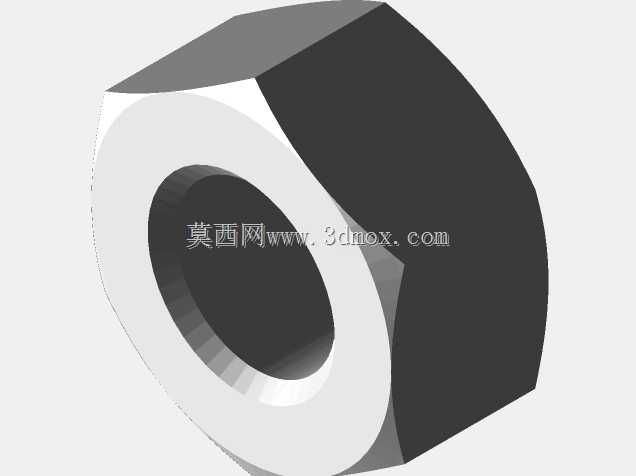

　　建模过程中，螺纹部分的处理要兼顾显示精度和文件轻量化需求，做装配整体仿真时可以采用装饰螺纹线简化显示，降低整机模型的运算负载，需要做细节渲染或者螺纹受力分析时，再切除出完整的螺旋牙型结构，保证仿真结果的准确性。六角棱边的过渡要避免出现建模时的零厚度边线，否则后续导入其他三维软件做格式转换时容易出现破面、几何丢失的问题。实际选型时要注意，不同强度等级的螺母适配不同强度等级的外螺纹件，避免出现螺栓强度足够但螺母先失效的强度匹配问题，连接副的强度等级要保持一致，才能最大化发挥螺纹连接的承载能力。

　　在设备维护场景中，这类标准六角螺母的通用性极强，不需要特殊定制工具就能完成拆装，日常设备检修时的更换成本极低，也是它成为通用装配场景用量最大紧固件的核心原因。建模时还原的所有结构细节，都要对应实际加工、装配、使用全流程的需求，不能只追求外观形似而忽略工程实际的参数要求，比如内螺纹的小径尺寸如果建模偏差过大，做3D打印样件验证时就会出现螺纹拧不动或者配合间隙过大松垮的问题，每一处尺寸设定都要对应实际使用的公差要求。
