双槽18650锂离子电池固定座结构

　　在手持检测设备、便携式储能模组、小型户外供电装置、消费类数码供电仓这类需要搭载圆柱锂离子电芯的产品结构设计中，双电芯位的18650电池固定座是极为常用的基础结构件，这类零件的设计合理性直接影响电芯装配效率、供电接触可靠性以及整机结构的紧凑程度。不同于单电芯电池座的布局，双槽位结构需要在有限的安装空间内平衡两个电芯的排布间距、弹片接触压力、安装固定强度以及走线避让空间，很多初次接触这类结构设计的工程师容易忽略弹片行程与塑胶主体壁厚的匹配关系，要么出现弹片过松导致电芯接触不良、设备晃动断电的问题，要么弹片预压量过大造成电芯装入阻力过高，产线装配效率低下甚至刮伤电芯外皮带来安全隐患。

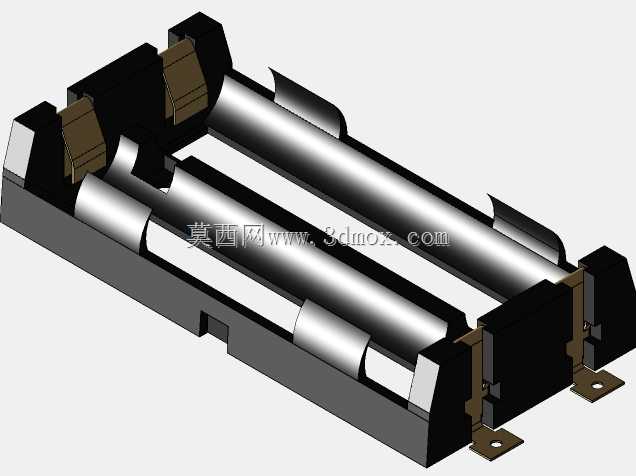

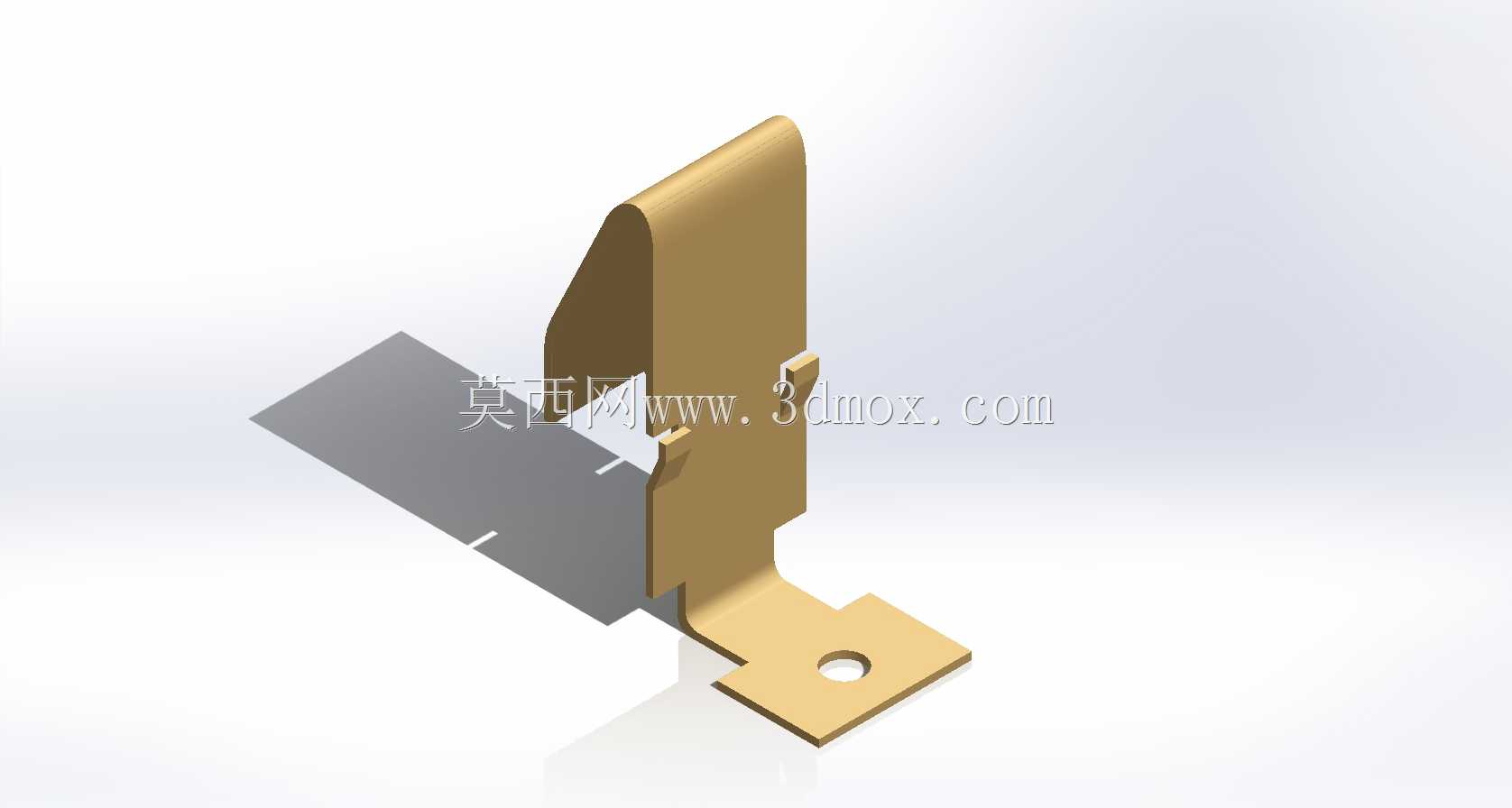

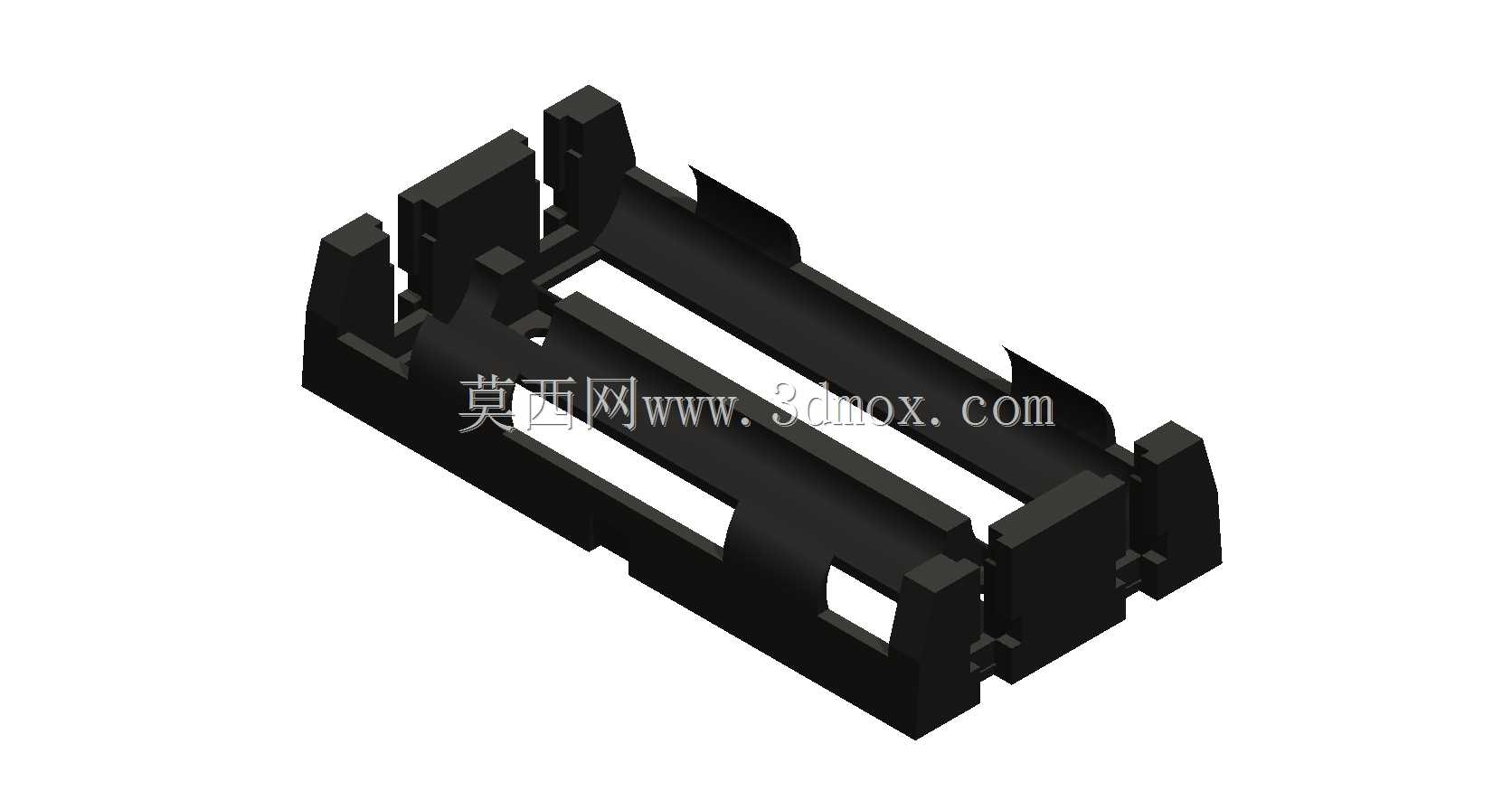

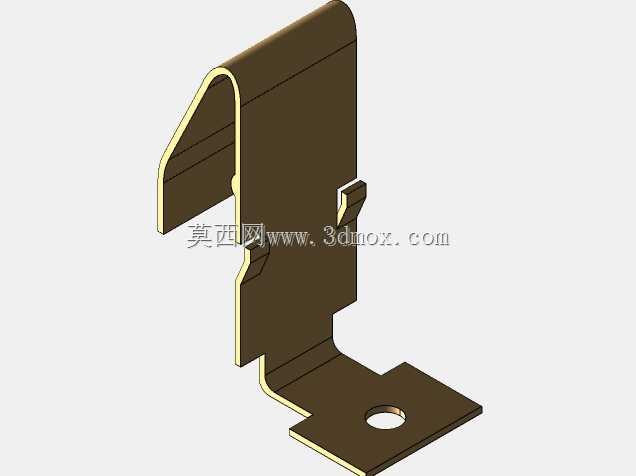

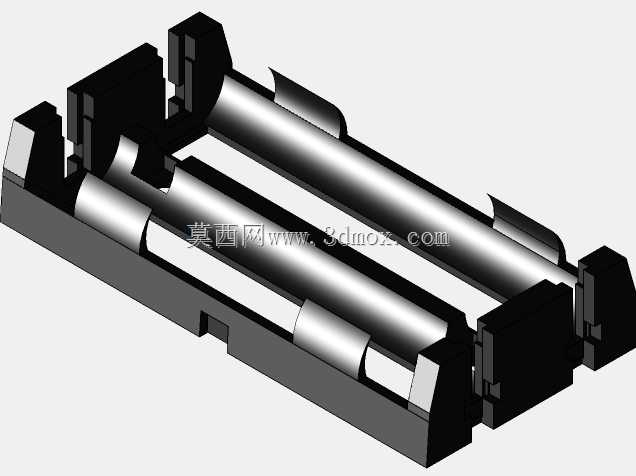

　　这款双电池支架的主体采用耐温阻燃工程塑料注塑成型，塑胶主体的两个电芯容纳槽采用平行排布设计，槽体内壁做了多道平行的减胶筋条，一方面可以减少注塑成型时的缩痕问题，控制零件成型变形量，另一方面筋条与电芯圆柱面的线接触结构可以降低电芯装入时的摩擦阻力，同时在电芯出现轻微鼓胀时预留一定的形变容纳空间，避免硬接触挤压电芯带来安全风险。槽体两端的金属接触弹片采用镀金铜带冲压成型，正极端的弹片做了内凹的弧形接触面，匹配18650电芯正极的凸起结构，负极端弹片设计了分叉式弹性接触臂，每个接触臂都做了预压弯折处理，当电芯完全装入槽位后，弹片的压缩行程控制在0.8-1.2mm区间，既能保证足够的接触压力降低接触电阻，又不会因为弹力过大造成电芯装入困难。

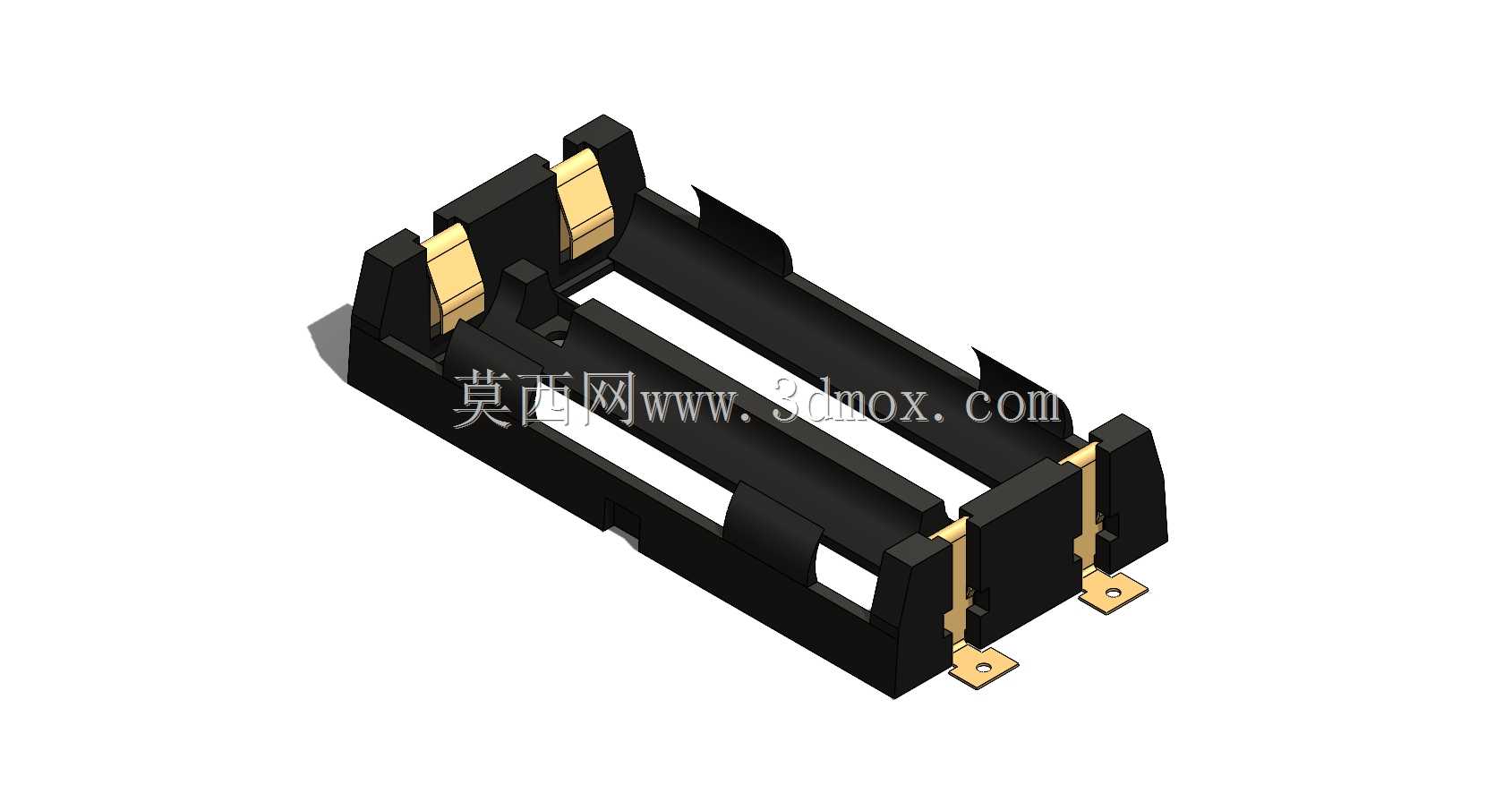

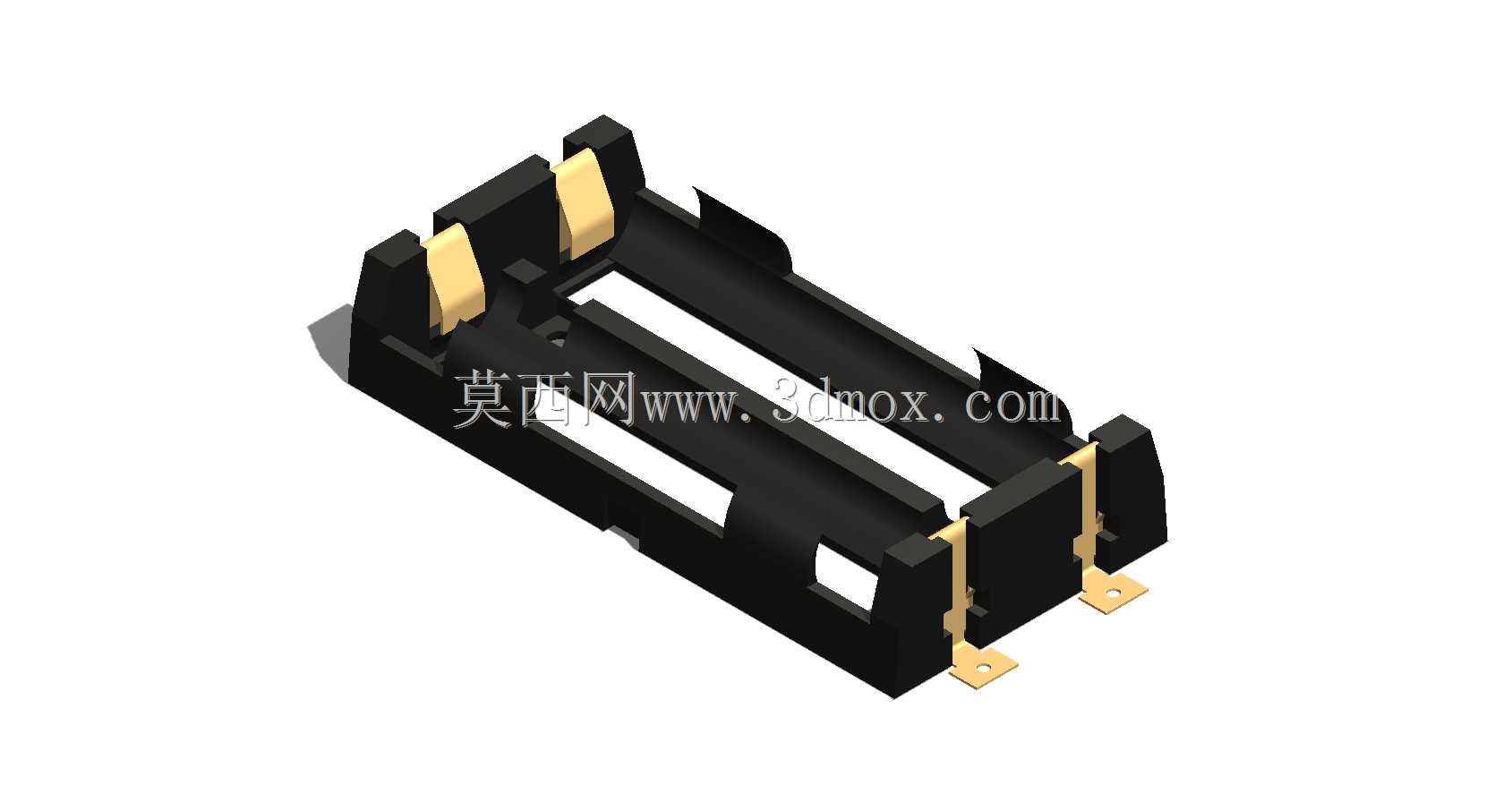

　　从安装边界来看，这款电池座的底部设计了两个带安装孔的固定焊片，焊片从塑胶主体两端延伸而出，安装孔位的中心距与常见的双18650电池仓PCB安装孔位匹配，既可以采用波峰焊直接固定在供电电路板上，也可以通过M2小螺丝固定在塑胶壳体的安装柱上，适配不同的整机装配方案。塑胶主体的侧边做了多个缺口结构，一方面是为了避让电芯连接镍片或者导线的走线空间，避免装配时导线被主体压破绝缘层，另一方面这些缺口也可以作为电芯拆卸的借力位，方便售后维护时将电芯从槽位中撬出，不需要额外设计拆卸拨片结构，简化整机的零件数量。

　　在实际选型应用中，这类双电池座需要注意几个核心的设计匹配点：首先是电芯装入后的整体高度，要和电池仓的上盖预留0.3-0.5mm的间隙，避免尺寸链累积造成上盖压到电芯安全阀；其次是弹片的焊接位置要和PCB上的焊盘做0.2mm的对位容错设计，考虑SMT贴片时的位置偏差，避免焊盘错位导致虚焊；另外塑胶主体的阻燃等级需要满足UL94-V0要求，毕竟锂离子电芯的供电结构对防火安全有明确要求，不能为了降低成本选用非阻燃的普通塑胶料。很多便携设备的结构故障都出在电池座这类基础零件上，比如弹片氧化导致接触电阻过大、大电流放电时弹片发热，或者固定脚强度不足摔落时电池座脱落，这些问题在结构设计阶段就需要通过合理的弹片材质选型、壁厚加强、固定位布局来规避，这款双电池座的结构在这些细节上都做了对应的设计考量，弹片的接触位置做了局部镀金处理提升抗氧化能力，固定焊片和塑胶主体的结合位置做了埋入式注塑结构，避免焊片受外力时从塑胶主体中脱出，槽体边缘做了R0.5的圆角处理，避免装入电芯时刮伤电芯的蓝色绝缘外皮，这些细节都是经过实际量产验证的成熟设计，能直接适配大部分双18650电芯串联或者并联的供电结构方案，减少工程师从零开始设计的验证周期，也能降低开模试错的成本。
