20x20铝合金直角角落支撑连接件

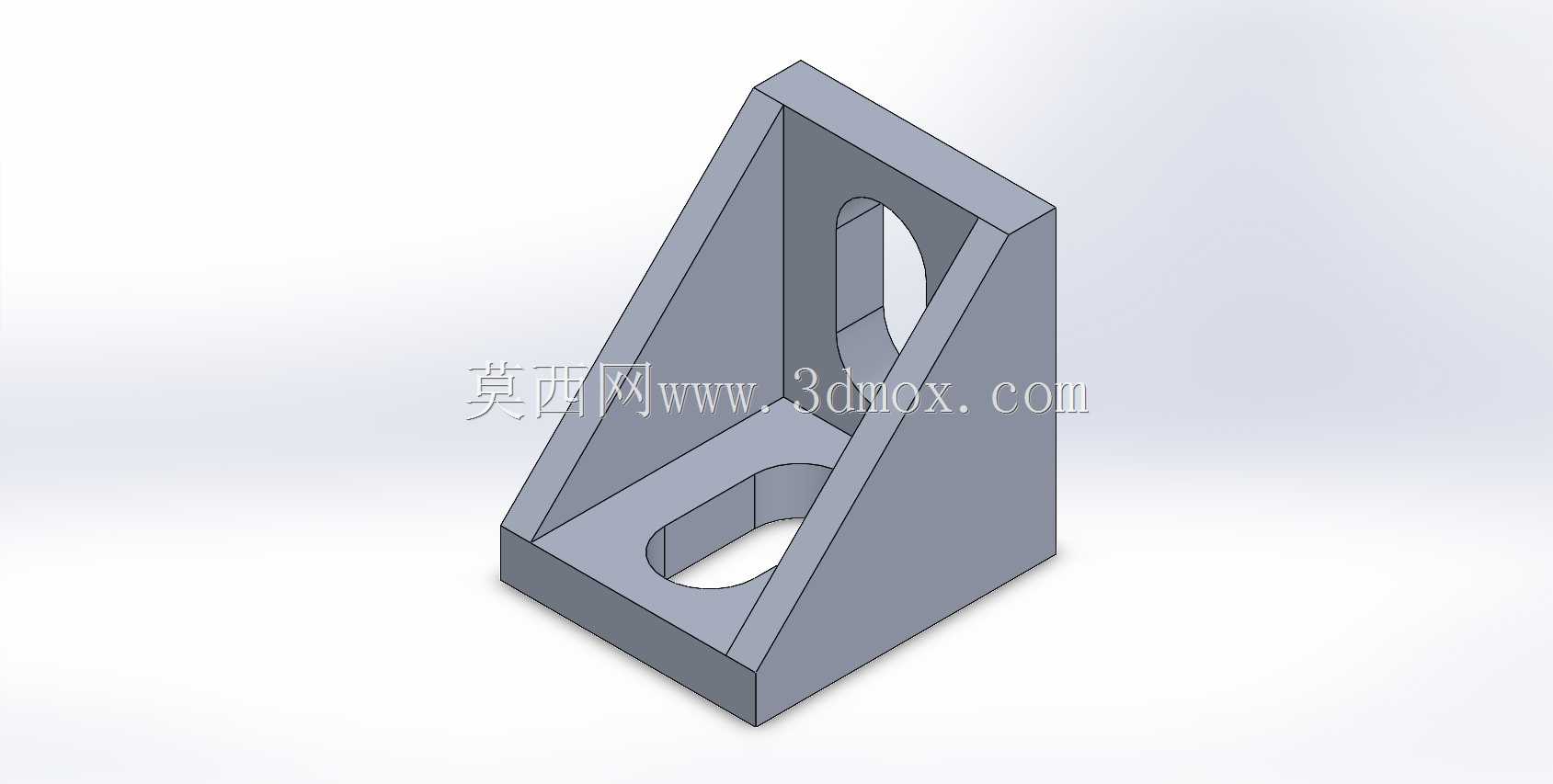

　　在轻型框架搭建、小型设备机架组装、3D打印非标治具制作以及桌面级自动化工作站的边角加固场景中，这类小规格直角支撑件的使用频率极高，尤其是针对20系列铝型材搭建的框架结构，边角位置仅靠型材本身的直角拼接，长期受侧向载荷或者反复振动影响时，拼接缝位置容易出现应力集中，导致型材连接螺栓松动、框架直角精度偏移，这时候加装匹配规格的角支撑，就能把两个垂直方向的型材受力面通过三角支撑结构分散载荷，大幅提升框架整体的刚性和抗形变能力。这款20x20规格的铝合金角支撑，整体采用直角三角形的加强筋结构设计，两个垂直安装面分别贴合20系列铝型材的槽面，中间的斜向筋板从直角顶点延伸至两个安装面的外端，形成稳定的三角受力结构，相比无筋的平板角码，

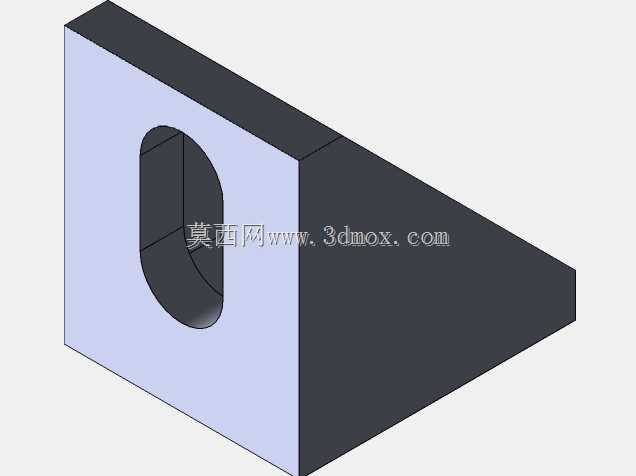

　　抗弯折能力提升40%以上，同时在两个安装面上都设计了长圆形的调节安装孔，安装时可以根据实际拼接位置微调支撑件的固定位置，不需要在前期框架组装时就做到绝对的孔位对齐，降低现场装配的对位难度，长圆孔的长度方向沿安装面的长度方向设置，预留了3mm左右的调节余量，足够抵消型材切割、端面对齐时产生的微小尺寸误差。从安装边界来看，这款角支撑的两个垂直安装面的贴合尺寸刚好匹配20mm边长的铝型材端面，安装后不会突出型材的外表面，不会影响后续型材外侧安装门板、封板或者其他外挂配件，支撑件的整体厚度控制在合理范围，在保证结构强度的前提下，不会过多占用框架内部的走线或者元器件安装空间，斜向筋板的内侧做了圆弧过渡处理，避免直角位置的应力集中，

　　同时也能减少安装时锐角划手的风险。材质选用铝合金，一方面是因为铝合金本身的比重低，加装后不会给轻型框架增加过多额外重量，另一方面铝合金的表面自然氧化层具备不错的防锈能力，在普通车间、实验室甚至潮湿一点的室内环境下使用，不需要额外做表面喷涂处理就能满足防锈要求，同时铝合金的切削加工性能好，后期如果需要根据特殊安装场景做少量的尺寸修改，用普通的手持打磨工具或者小型铣床就能快速加工，不需要特殊的硬质合金刀具。在实际选型使用时，需要注意这类角支撑的适用载荷场景，它更适合轻型框架的边角加固、小型设备的外壳支撑、治具框架的直角定位，不适合用于重载机架、承受大冲击载荷的结构位置，安装时搭配对应铝型材的T型螺栓和法兰螺母，

　　固定时先将两个安装面的螺栓预紧，调整好框架的直角精度后再依次拧紧，避免先拧紧一侧导致另一侧安装面无法完全贴合型材表面，影响支撑效果。另外这款支撑件的结构设计也适合3D打印制作，当现场急需少量替换件或者需要定制特殊尺寸的同结构支撑时，可以直接按照1:1的比例打印，填充率设置在15%左右就能满足普通轻型场景的使用需求，打印时不需要额外添加支撑结构，两个安装面和斜筋的角度都符合FDM打印的自支撑角度范围，打印完成后只需要简单清理孔位的毛刺就能直接使用，对于小批量打样或者临时改机的场景来说非常实用。在框架组装的工序中，这类角支撑通常是在型材框架完成初步拼接、直角尺寸校准之后进行加装，加装位置一般选择在框架的受力边角、悬臂结构的根部、以及设备安装脚的上方位置，通过分散节点位置的应力，避免长期使用后框架出现歪斜、拼接缝开裂的问题，相比采用焊接方式加固直角位置，用这类角支撑连接的框架可以反复拆装，后期调整框架结构或者更换型材时不需要破坏原有型材的结构，维护改装的灵活性更高。
