Nema23规格步进电机结构设计方案

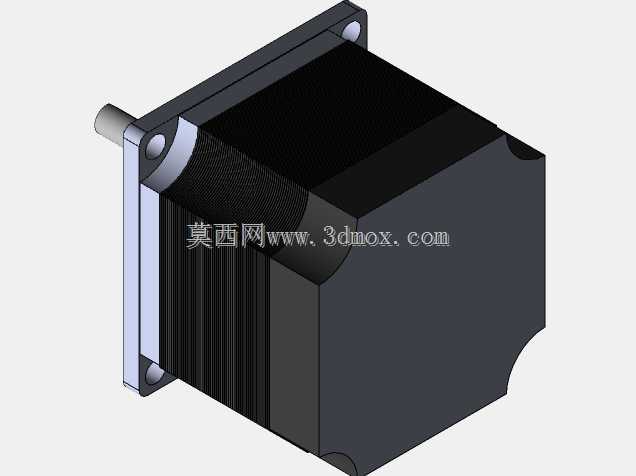

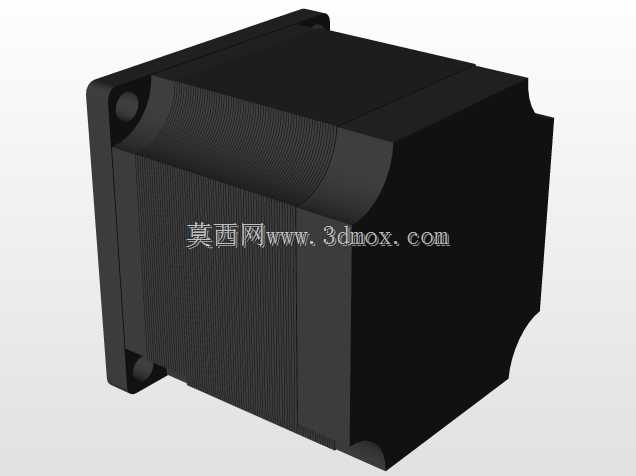

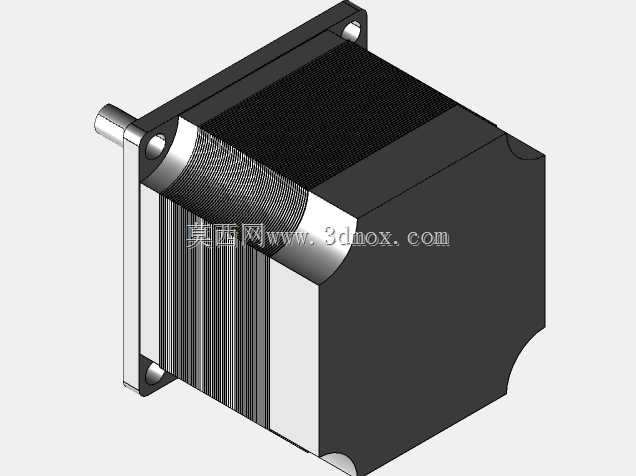

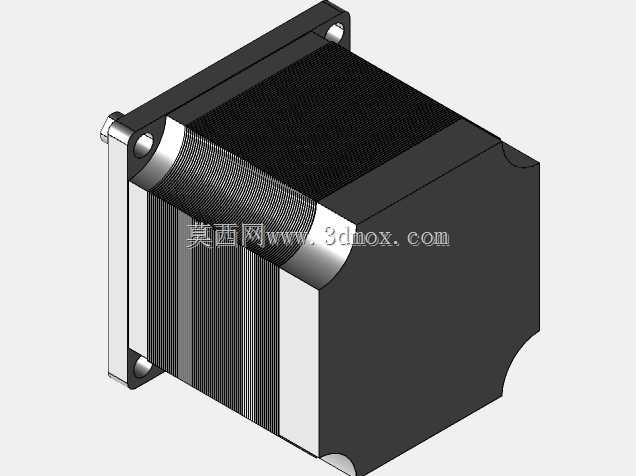

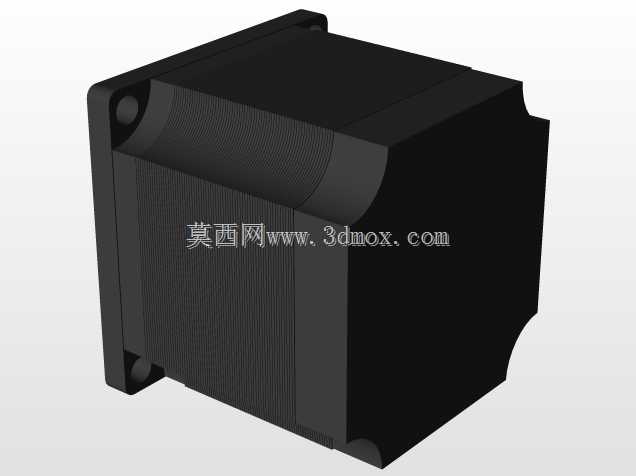

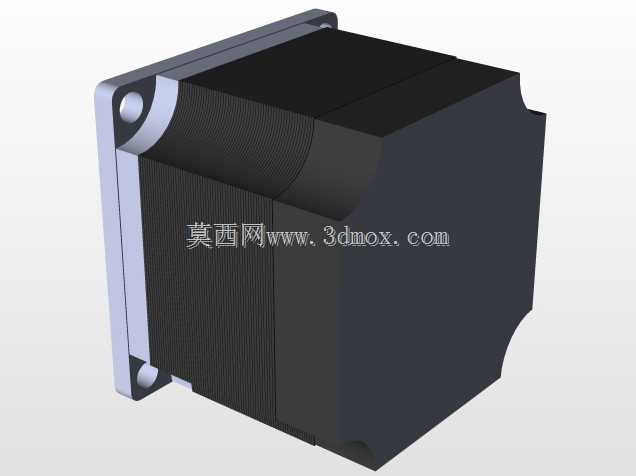

　　在桌面级数控设备、小型自动化输送单元、3D打印运动轴、小型雕刻机进给系统这类对开环控制精度有稳定要求的场景里，Nema23规格的步进电机一直是应用占比极高的动力元件，这类电机的安装法兰尺寸遵循行业通用的57mm方型标准，适配绝大多数现成的电机安装座、同步轮传动副、丝杠直连结构，不需要额外做转接板设计，能大幅缩短设备开发的结构适配周期。这次完成的两款同规格不同机身长度的步进电机结构，完全围绕实际装机的边界约束展开设计，没有做脱离工程实际的夸张造型，所有结构特征都对应实际生产装配的需求。从设计逻辑上，首先敲定的是安装端面的定位基准，法兰端的四个安装孔位严格遵循Nema23标准的孔距参数，输出轴的轴径、轴伸长度、

　　键槽尺寸都匹配市面上通用的联轴器、同步带轮的装夹尺寸，不会出现模型做出来和市面标准传动件不匹配的问题。机身部分的散热筋结构没有做装饰性的冗余设计，筋条的间距、深度都参考实际量产电机的散热参数，既保证电机长时间运行时的散热面积足够，也不会因为筋条过密导致外壳压铸成型时出现工艺缺陷。端盖部分的固定螺丝沉头深度做了精准控制，螺丝锁紧后不会突出安装端面，避免电机贴装到设备安装板时出现间隙，影响传动同轴度。两款不同长度的机身对应不同的扭矩输出需求，短机身款适配负载较轻的快速移动轴，比如3D打印机的X/Y轴运动单元，自身转动惯量更低，高速往复运动时的响应速度更快；长机身款适配需要更大输出扭矩的进给轴，比如小型雕刻机的Z轴升降单元、

　　小型输送带的驱动端，不需要额外加减速机构就能直接带动负载运行，能简化设备的传动链结构。在内部结构的表达上，定子绕组的排布、转子磁钢的装配位置、前后端轴承的安装位都做了符合实际电机结构的还原，不是只做了外壳的空壳模型，不管是用来做设备装配的干涉检查，还是做电机相关的教学演示结构，都能直接调用。做结构设计的时候特意考虑了装配干涉的问题，输出轴伸出端的轴肩位置做了退刀槽结构，轴承装配时能完全贴合定位面，不会出现轴承装不到位导致的输出轴窜动问题；尾部的出线口位置做了护线套的安装位，实际装机时可以套上橡胶护线套，避免设备运行过程中反复弯折引线导致线芯断裂。从安装边界来看，两款电机的法兰安装面尺寸完全一致，

　　设备设计时只要预留好对应机身长度的安装空间，两款电机可以直接互换，不需要修改安装板的孔位或者周边的结构件，对于需要做高低配置区分的设备来说，这种通用安装接口的设计能大幅降低结构件的备货种类，减少生产端的物料管理成本。很多刚接触设备设计的工程师选步进电机的时候，经常会忽略电机尾部的出线空间预留，这次的模型里把引线的弯折半径需要的空间也做了直观的结构表达，在做整机结构布局的时候，可以直接参考模型的尾部尺寸预留走线空间，避免出现电机装上去之后引线被其他结构件压住、弯折角度过小的问题。另外端盖上的安装孔做了通孔设计，实际装配时可以从电机前端穿入螺丝直接锁在设备安装板上，也可以从安装板背面穿螺丝锁入电机端盖的螺纹孔，两种安装方式的结构都做了兼容，适配不同设备的装配空间需求。比如在一些安装空间特别紧凑的设备内部，没法从电机侧伸手拧螺丝的场景，就可以采用背面穿螺丝的固定方式，不需要额外预留扳手的操作空间。整个模型的所有配合面都做了公差匹配的结构预留，比如轴承位的配合尺寸、定子和机壳的过盈配合位尺寸，都参考实际机加工的公差要求做了对应设计，不是完全零间隙的理想化模型，用来做装配工艺模拟的时候也能得到更贴近实际生产的结果。
