42规格Nema17步进电机结构设计

　　在桌面级自动化设备、小型数控进给机构、3D打印运动轴、小型传送带驱动单元这类对安装空间有严格限制的场景里，42规格的Nema17步进电机一直是选型清单里的高频选项。这类电机的安装法兰遵循统一的行业尺寸规范，端面四个安装孔的孔位分布、输出轴的直径与伸出长度都有通用的约定参数，能直接适配市面上绝大多数标准化的电机安装座、同步轮、联轴器配件，不需要额外做定制转接件，能大幅缩短设备组装时的适配周期。

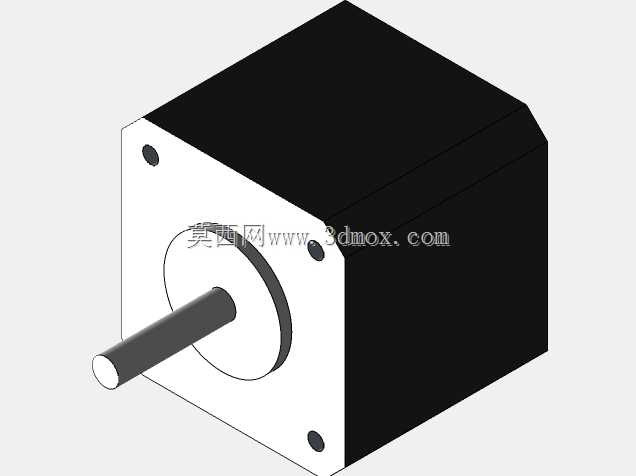

　　从结构设计的角度看，这个模型还原了这类步进电机的典型外形特征：主体为方形截面的壳体，前端面是加工平整的安装基准面，输出轴从端面中心位置伸出，轴端做了平切处理，用来和传动件的紧定螺钉配合，防止传动过程中出现周向打滑。前端面的四个安装孔分布在方形法兰的四个角位置，孔位的中心距严格匹配42电机的通用安装标准，设计选型时只要预留对应尺寸的安装平面，搭配对应规格的内六角螺丝就能完成固定，不需要额外核对非标孔位。

　　这类电机的实际用途覆盖了很多小扭矩输出的运动场景，比如小型点胶设备的X/Y轴进给、桌面级机械臂的关节驱动、自动送料机构的滚轮动力输入、智能门禁的闸杆摆动驱动，都能看到它的身影。它的输出特性适合低速大扭矩的传动需求，搭配对应的步进驱动器就能实现精准的角位移控制，不需要额外加装位置反馈元件就能完成开环的位置定位，在对成本控制较严格的小型自动化设备里性价比优势非常明显。

　　做三维结构设计时，这个模型可以直接装入设备的整体装配体里，用来校核安装空间是否存在干涉：比如电机尾部的接线端预留空间是否足够、输出轴搭配联轴器后和后续传动部件的同轴度是否能保证、电机壳体周边的走线空间是否不会和设备的钣金护板、型材框架发生碰撞。42x42x38的机身尺寸属于同规格里的短机身款，适合安装纵深比较局促的位置，比如内嵌在设备框架内部的驱动位，不会因为机身过长突出到设备外侧，能让整体设备的结构更紧凑。

　　设计这类电机的安装结构时，需要注意前端安装面的平面度要求，如果安装面存在翘曲或者凸起，会导致电机固定后输出轴的同轴度出现偏差，长时间运行会加剧输出轴轴承的磨损，还会带来传动噪音增大、输出扭矩损耗的问题。另外输出轴和传动件的配合长度要控制在合理范围，不能让传动件顶到电机的前端盖，否则会导致电机转动时出现卡滞，严重时甚至会烧毁电机绕组。

　　在实际的设备装配流程里，这类方形法兰的电机比圆形法兰的电机更易调整安装位置，方形的基准边可以直接靠在型材的槽边或者安装板的定位凸台上，不需要额外做圆周方向的定位，就能保证输出轴和传动导轨、丝杆的平行度，能减少现场装配时的调整时间。模型还原的出线端位置在电机壳体的侧面，设计走线槽时可以对应这个位置预留出线空间，避免线缆过度弯折导致内部线芯断裂，提升设备运行的稳定性。

　　针对不同的负载场景，同安装尺寸的电机会有不同的机身长度对应不同的扭矩参数，这个38长度的款式属于小扭矩区间，适合驱动负载较轻、运动行程较短的轴系，如果是驱动垂直方向的负载，还需要搭配对应的抱闸结构或者配重结构，防止断电时负载下滑。做结构校核时还要注意电机的散热空间预留，虽然步进电机在额定转速下的发热量不算大，但如果长时间堵转运行，壳体温度会明显上升，周边不要紧贴布置对温度敏感的元件，比如塑胶件、精密传感器之类的部件，避免高温带来的零件变形或者精度漂移问题。
