57BYG78-401-B型Nema23步进电机结构

　　在自动化设备的传动执行环节里，这类57规格的两相步进电机是中小负载点位运动场景里的常用选型，从桌面级3D打印机的运动轴驱动、小型雕刻机的进给传动，到自动化流水线的工位分度、非标设备的短距离精准移位，都能见到它的应用身影。不同于伺服电机的闭环反馈结构，这类步进电机依靠脉冲信号完成角位移转换，每接收一个脉冲信号就转动固定步距角，这款产品的步距角为1.8度，整步状态下一圈对应200个脉冲，在没有细分驱动的场景下也能获得稳定的定位精度，搭配细分驱动器使用时，还能进一步降低低速运行的振动感，提升运动平顺性。

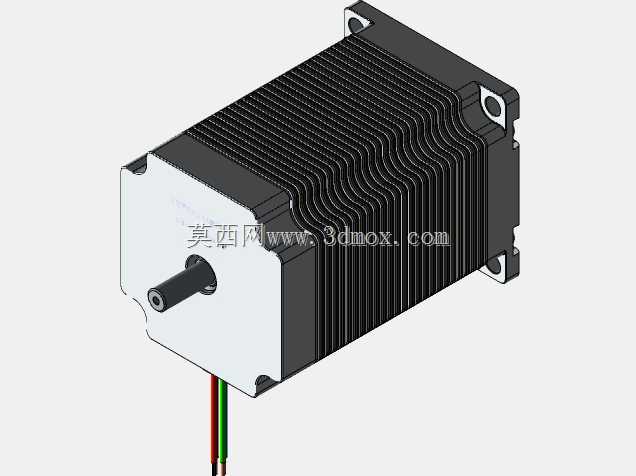

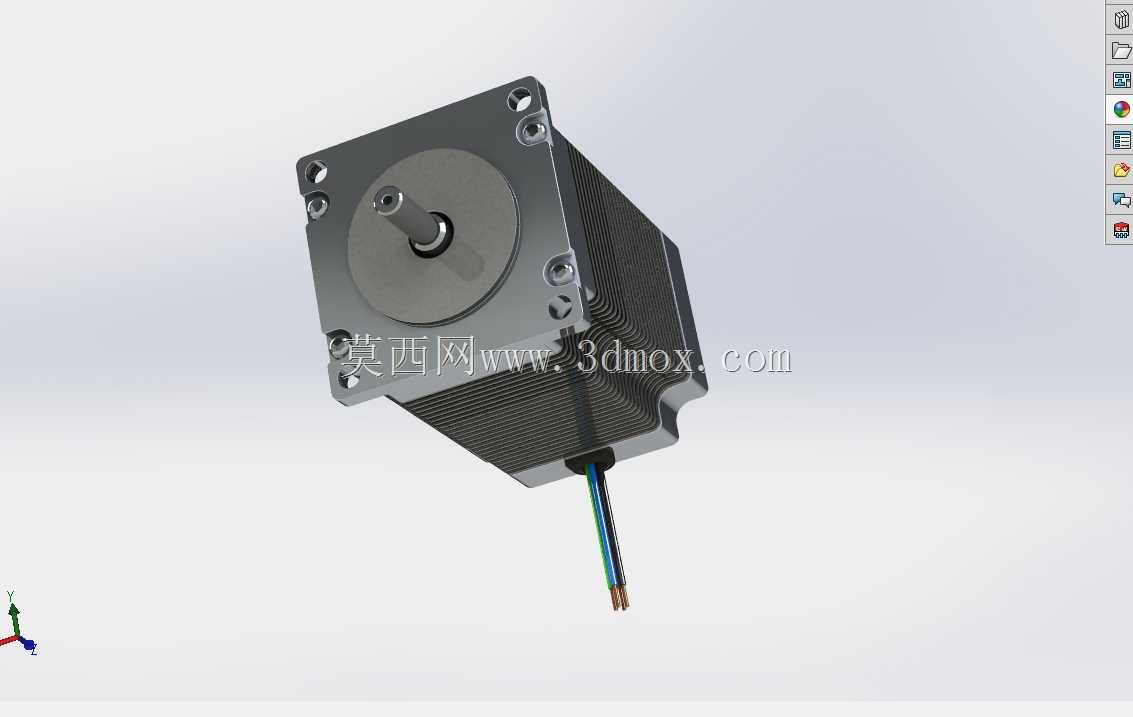

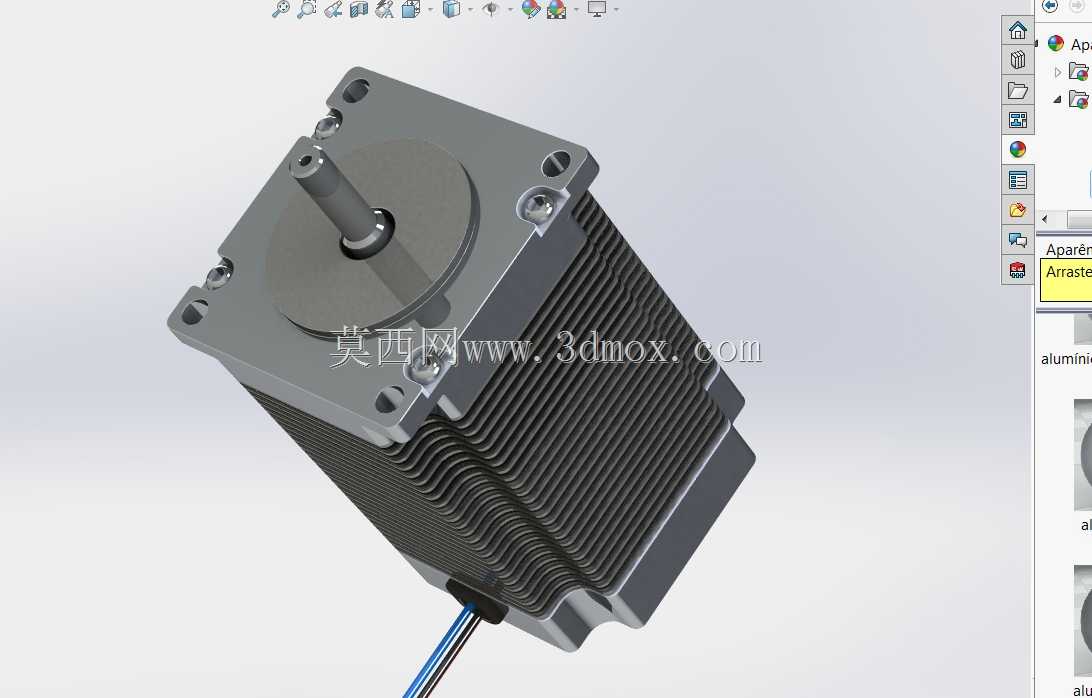

　　从结构设计来看，这款电机采用方形端盖的安装结构，安装孔位遵循Nema23标准的安装尺寸规范，端盖安装孔的中心距为56.4mm，适配市面上绝大多数同规格的电机安装支架、联轴器以及传动负载连接位，设计选型时不需要额外定制转接件，能直接替换同参数的老旧故障电机，降低设备维护的改造成本。电机输出轴的孔径为6.35mm，轴端采用D型切削结构，搭配紧定螺丝固定的联轴器时，能有效避免传动过程中轴与联轴器之间出现打滑空转的问题，相比光轴结构的输出端，D型轴的扭矩传递可靠性更高，在频繁正反转的工况下也能保持稳定的连接状态。

　　电机本体的叠片长度对应78mm的机身规格，这个长度的57步进电机能输出的保持扭矩处于同系列的中等水平，足够驱动皮带传动的滑台、丝杆传动的轻载模组，在选型计算时，需要结合负载的转动惯量、传动效率、运行速度来匹配对应的扭矩参数，避免出现高速运行时扭矩不足导致的失步问题。电机尾部引出的多色线缆对应两相绕组的接线端，接线时需要匹配驱动器的相序定义，接反相序会导致电机反向运转，调试阶段需要先空载测试转向再连接负载，避免机械结构撞机损坏。

　　从安装边界来看，这款电机的方形机身最大外轮廓尺寸适配57mm的安装空间，设计安装位时需要在电机尾部预留至少15mm的线缆弯折空间，避免线缆长期处于弯折受力状态导致内部线芯断裂，同时电机侧面需要预留不小于10mm的散热间隙，因为步进电机在低速大扭矩运行时会产生一定的热量，足够的空气流通间隙能帮助电机散热，避免长期过热导致绕组绝缘老化，缩短电机使用寿命。端盖上的四个安装孔采用通孔设计，可从电机前端直接穿入螺丝固定到安装板上，安装螺丝的拧入深度需要控制在3-5mm，避免拧入过深顶到电机内部的绕组或者轴承结构，造成电机转动卡滞。

　　在实际应用场景里，这类电机常搭配同步轮、联轴器使用，连接同步带传动结构时，需要保证电机轴上的同步轮与负载端同步轮的端面处于同一平面，避免皮带跑偏加剧磨损；连接丝杆传动结构时，要保证电机轴与丝杆的同轴度误差控制在0.1mm以内，同轴度过差会导致电机运行时径向受力过大，加剧前端轴承的磨损，同时产生额外的运行噪音。这款电机的前端轴承采用深沟球轴承结构，能承受一定的径向负载，但不适合承受较大的轴向力，如果传动结构存在轴向作用力，需要额外加装推力轴承来承载轴向载荷，避免电机轴承过早损坏。

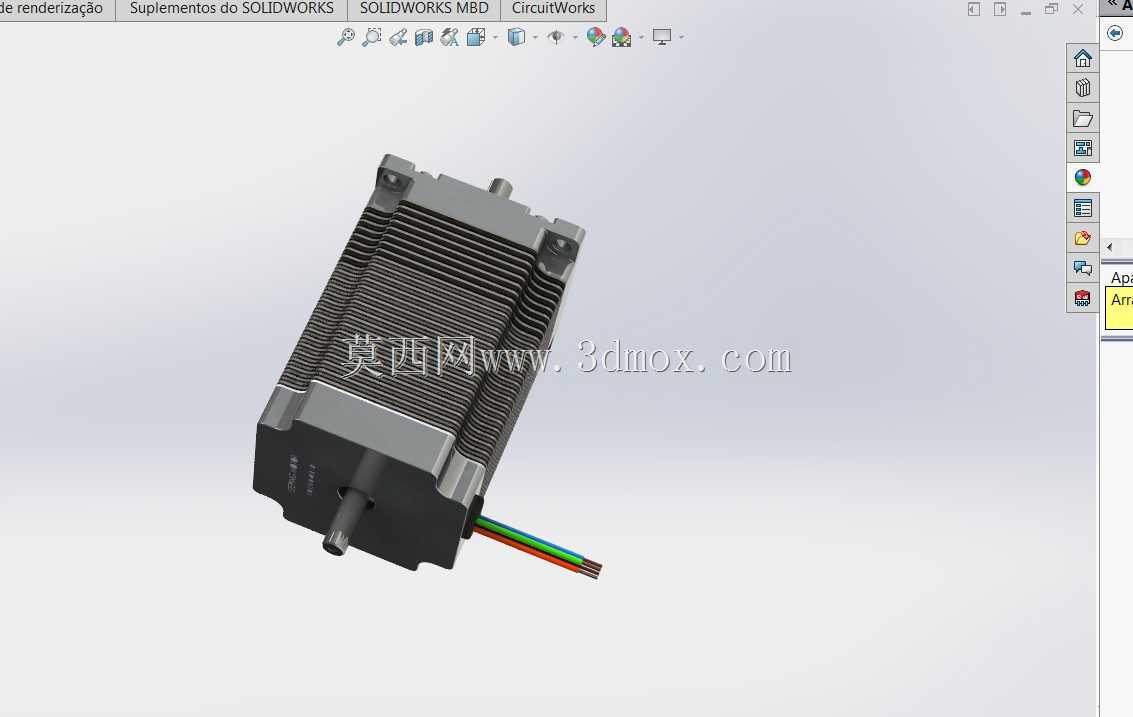

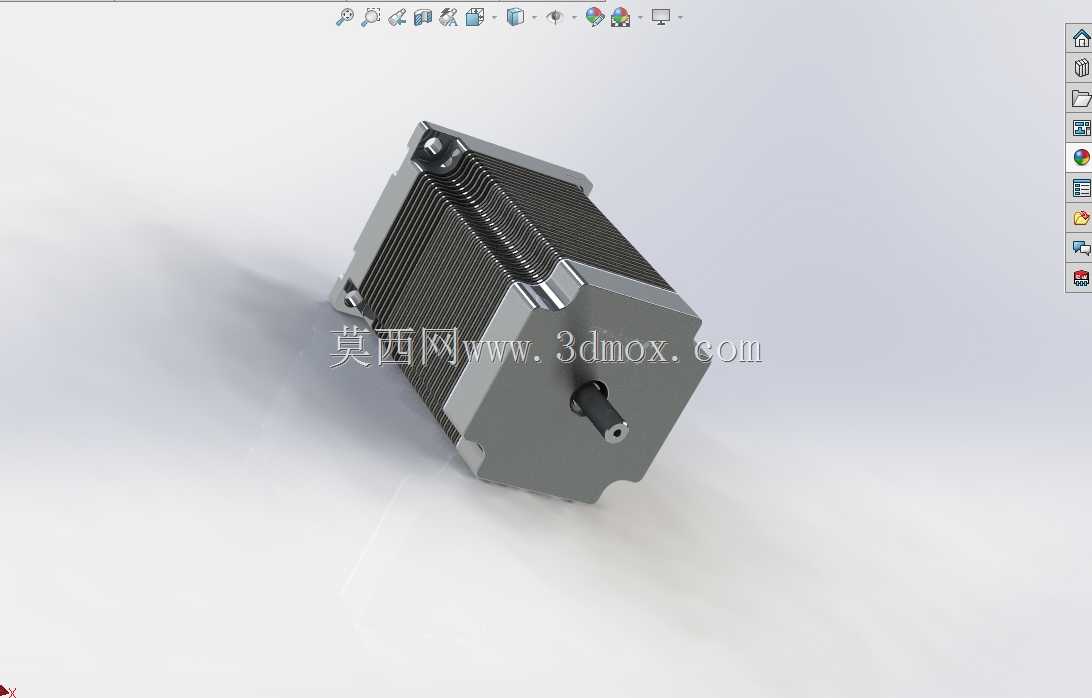

　　建模过程中，这类电机的结构还原需要重点关注安装孔位的位置度、输出轴的尺寸公差、机身叠片的外观细节，因为这些尺寸直接关系到后续装配干涉检查的准确性，如果安装孔位的位置偏差超过0.2mm，实际装配时就会出现螺丝无法穿入的问题；输出轴的直径尺寸如果建模偏差过大，会导致装配时联轴器无法装入或者配合间隙过大。机身表面的散热筋结构、端盖的固定螺丝位置、线缆引出端的护套结构也需要准确还原，这些细节能让三维模型在做设备整体装配展示时更贴近真实产品的状态，方便后续做工程图导出、BOM清单统计以及装配工艺模拟。
