地效翼飞行器概念造型三维设计作品

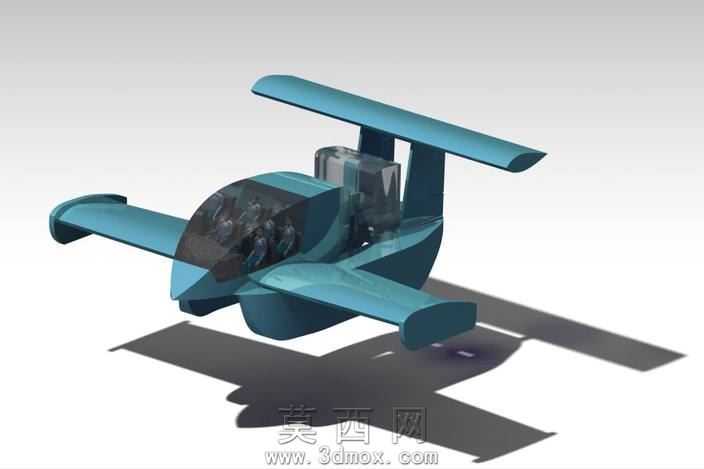

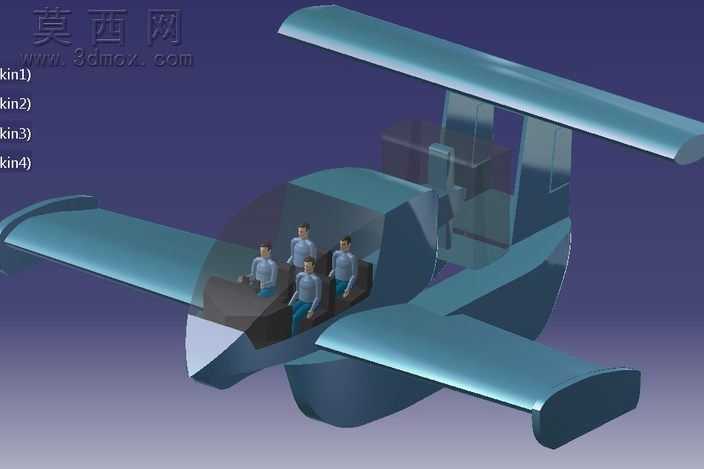

本作品为概念型地效翼飞行器三维设计，整体建模围绕地效飞行器贴地/贴水飞行的气动特性展开，采用半封闭流线型座舱布局，主体机身采用船型浮体结构设计，兼顾低空飞行时的气动效率与水面起降的浮力支撑需求。建模过程中首先完成整体气动外形的曲面搭建，通过多段顺滑曲面过渡处理机身与机翼的衔接区域，避免气动外形出现突兀折角，保证气流流经机身表面时的平顺性。主翼采用上单翼布局，翼型选取低速高升力翼型，机翼两端设置端板结构，能够在飞行器贴近界面飞行时有效阻滞翼下气流外泄，强化地面效应带来的升力增益，降低飞行所需动力。尾翼采用高置T型尾翼布局，将水平尾翼设置在垂直尾翼顶端，避免机身与主翼的气流扰动影响尾翼操纵效率，保证低空飞行时的姿态稳定性。座舱区域采用透明曲面罩设计，建模时单独划分座舱曲面区域，赋予高透亚克力材质属性，座舱内部预留驾乘空间布局，符合人体工学乘坐姿态要求，能够直观展示内部空间排布。机身中部预留动力系统安装舱位，结构设计上考虑动力模块的安装固定空间，匹配动力单元的尺寸与散热需求。机身下部的浮体结构采用V型底设计，能够降低水面滑行时的阻力，同时提升水面起降过程中的航向稳定性。渲染阶段采用哑光金属蓝作为机身主体材质，搭配半透明深色座舱罩材质，通过光影渲染突出曲面的顺滑质感，地面投影效果还原真实光照下的形体轮廓，清晰展示各部件的空间位置关系。整体设计兼顾气动效率、结构合理性与造型美观度，完整呈现了小型地效翼飞行器的整体构型与结构特征，各部件之间的装配关系清晰，曲面过渡自然，能够直观展现该类低空飞行器的设计特点与功能布局。
