TIG火炬笔式焊接工具结构设计

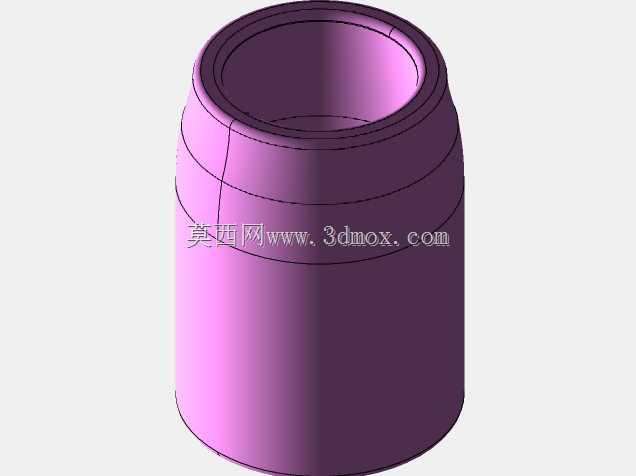

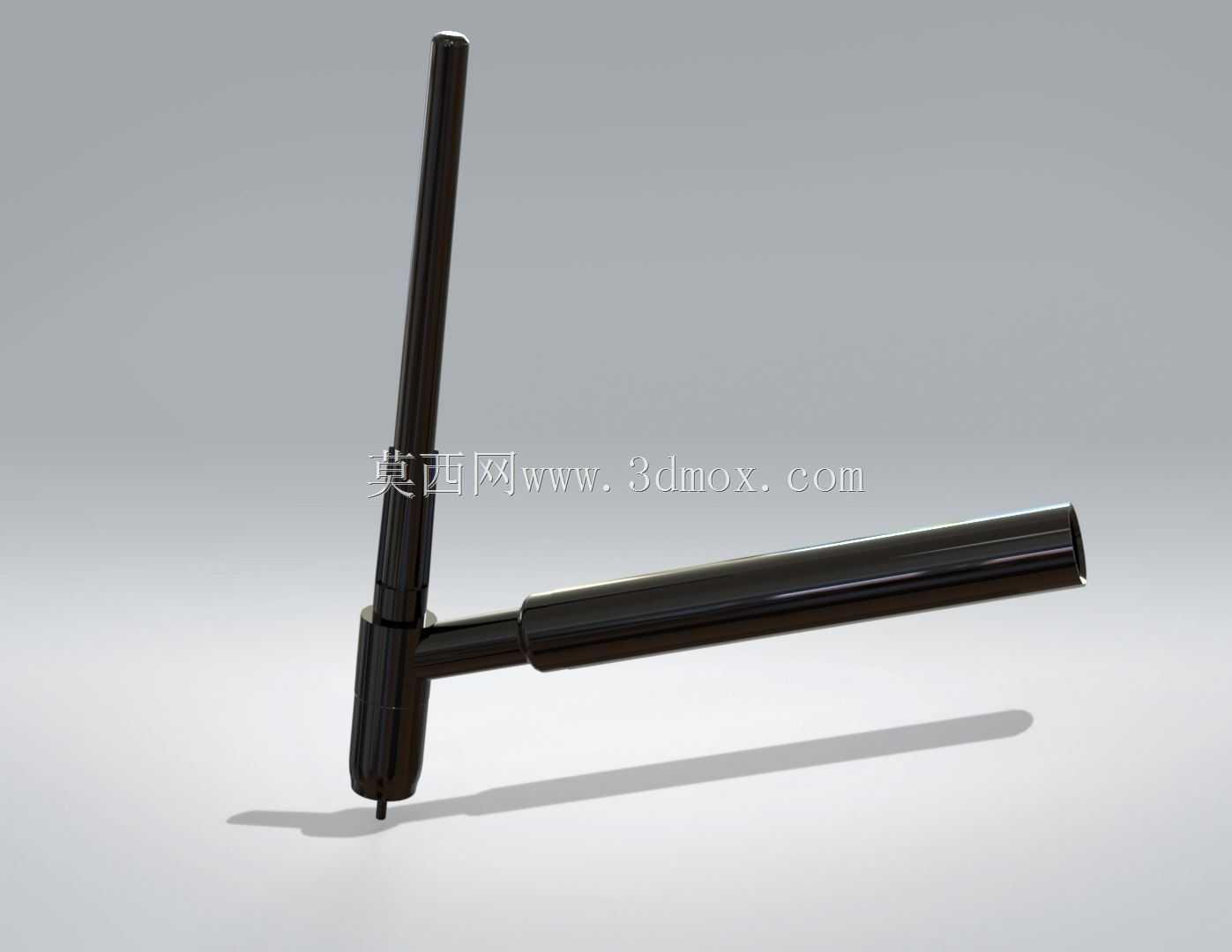

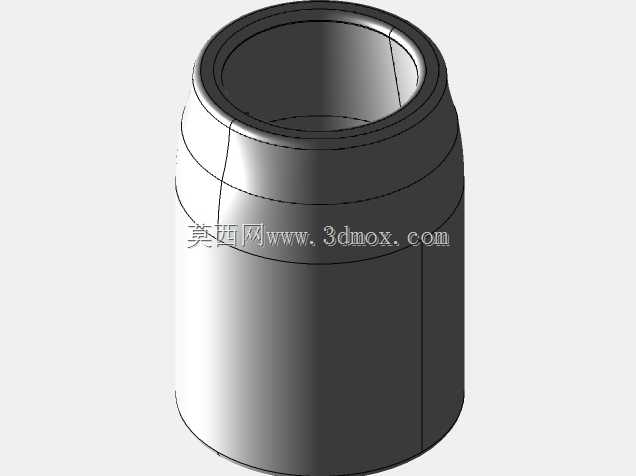

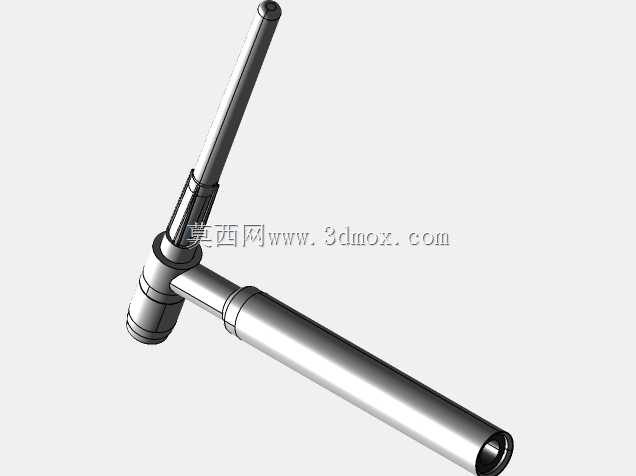

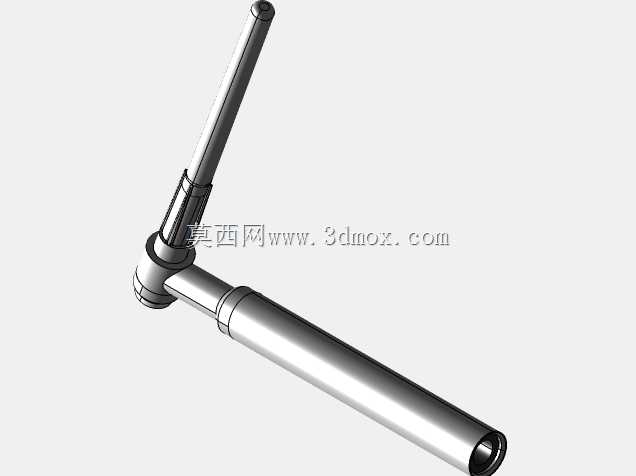

　　这款笔式TIG焊接工具的结构设计，核心围绕狭小空间焊接作业的操作便利性展开，区别于传统大尺寸焊炬的握持形态，整体采用L型弯折的笔式布局，横向段作为握持主体，直径控制在18mm区间，匹配成年人单手握持的掌部贴合弧度，表面做哑光防滑处理，长时间握持作业时不易打滑，纵向段为焊极安装端，长度设置为120mm，可深入深度100mm以内的窄缝、内角区域完成焊接操作，解决常规焊炬无法伸入受限空间作业的痛点。从功能特性来看，该工具适配通用型Fisher Space Pen笔芯规格的焊极组件，焊极伸出长度可通过端部的微调结构实现0-5mm范围的无级调节，调节阻尼经过适配调校，焊接过程中不会因手部震动出现焊极移位的情况，保证电弧稳定性。

　　气路通道集成在握持段内部，进气接口设置在握持段尾端，采用标准快插接口规格，可直接匹配常规TIG焊接设备的供气管路，无需额外转接配件，气路内壁做光滑导流处理，减少保护气输出时的紊流现象，在焊接作业时可形成稳定的气体保护区域，避免焊缝出现氧化缺陷。设计过程中重点考量了作业场景的适配性，针对设备维修、精密钣金加工、小型五金构件焊接等场景中常见的内角焊、点位焊、窄缝焊需求，将焊极安装端的外径控制在10mm以内，可伸入直径12mm以上的孔洞内部完成内壁焊接作业，弯折处的过渡圆角做R5处理，避免操作时棱角剐蹭工件表面。安装边界方面，该工具无需额外固定支架，完全依靠手部握持完成操作，整体重量控制在120g以内，

　　长时间悬空操作时手部疲劳度远低于传统焊炬，焊极更换无需专用工具，旋开端部的锁紧帽即可完成替换，适配市面常规规格的钨极配件，耗材采购通用性较强。结构强度层面，主体采用高强度铝合金材质加工，壁厚设置为2mm，在保证整体轻量化的同时，可承受日常作业中的磕碰、跌落冲击，不会出现壳体变形导致气路堵塞的问题，握持段表面做硬质阳极氧化处理，耐磨性能优异，日常使用中不易出现表面刮花、掉漆的情况。气路密封位置采用耐高温氟胶密封圈，可承受焊接作业时传导至手柄部位的最高80℃温度，长期使用不会出现密封老化漏气的问题。实际作业过程中，该工具的操作逻辑与普通握笔书写接近，操作人员可快速上手，无需长时间适应握持手感，针对0.5-3mm厚度的薄壁金属构件焊接，

　　可精准控制焊点位置与焊接走丝速度，减少薄壁件焊穿的概率。端部的焊极保护套采用耐高温陶瓷材质，可在接触工件时起到绝缘隔热作用，避免误触工件造成短路或者烫伤操作人员，保护套与金属主体采用螺纹连接，磨损后可单独更换，降低后期使用维护成本。整体结构没有多余的外置凸起部件，在狭窄空间内移动调整角度时，不会被工件边角勾挂，操作灵活性更强，针对设备维保场景中常见的设备内部管路旁、元器件间隙处的焊接修复作业，该工具的细长焊极端可避开周边干涉部件，精准抵达焊接点位，无需大范围拆解周边构件，大幅缩短维修作业的耗时。
