35mm标准Din导轨卡扣式安装固定组件

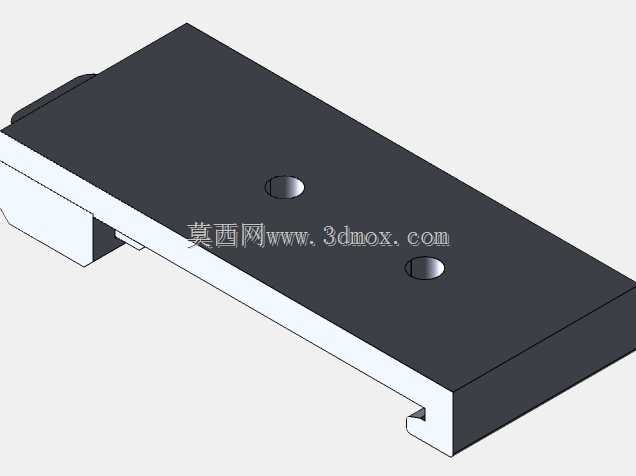

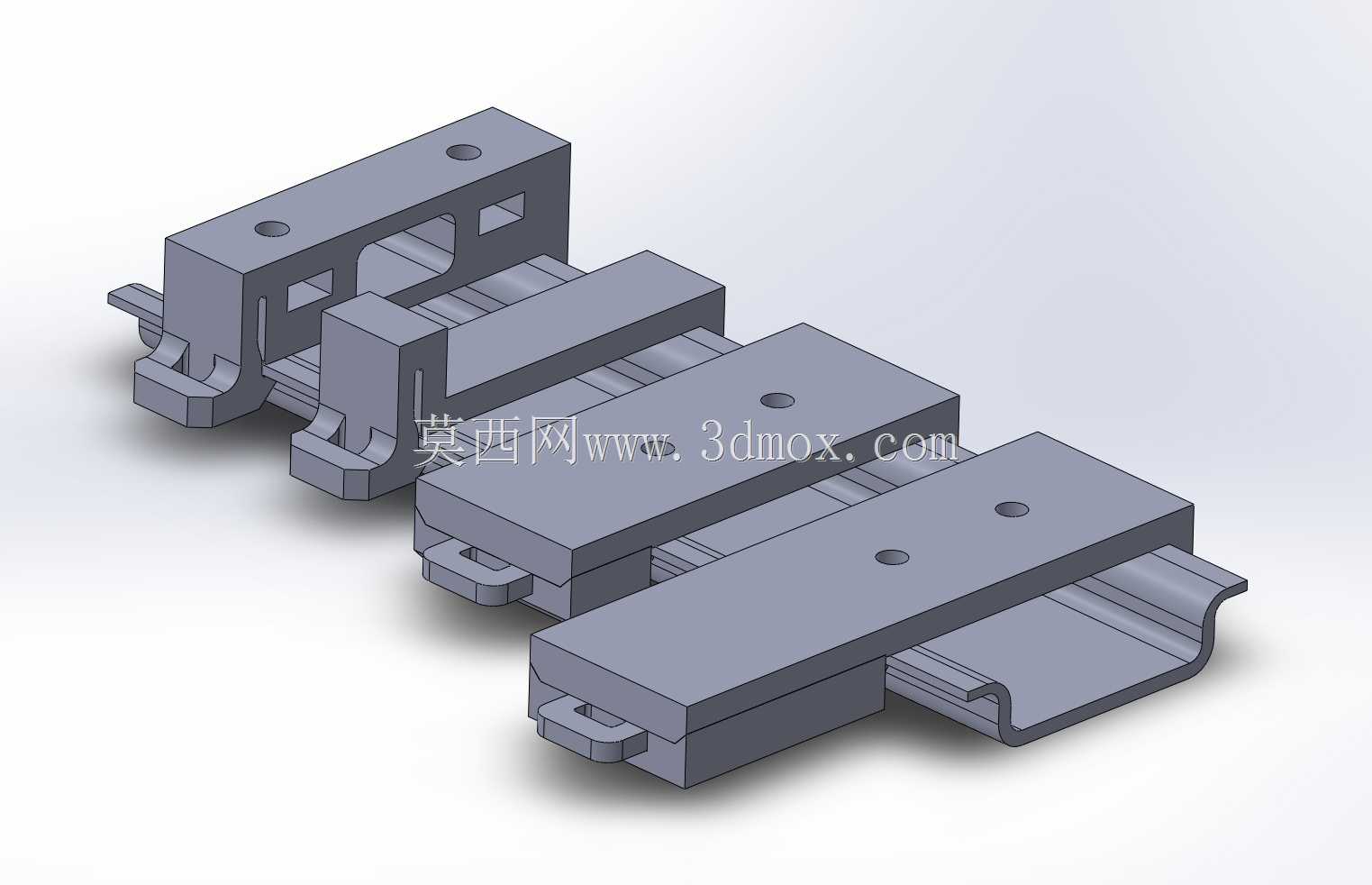

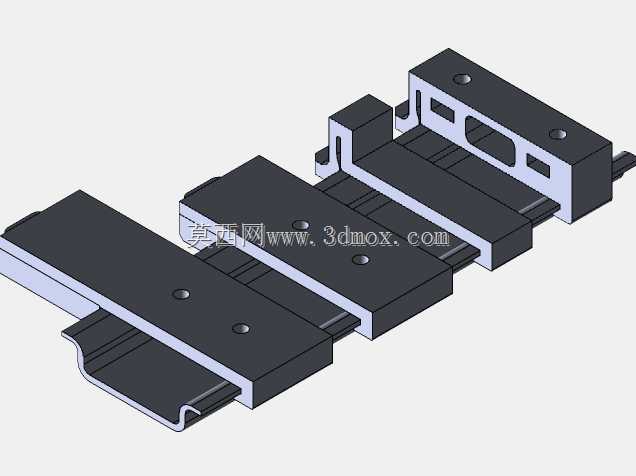

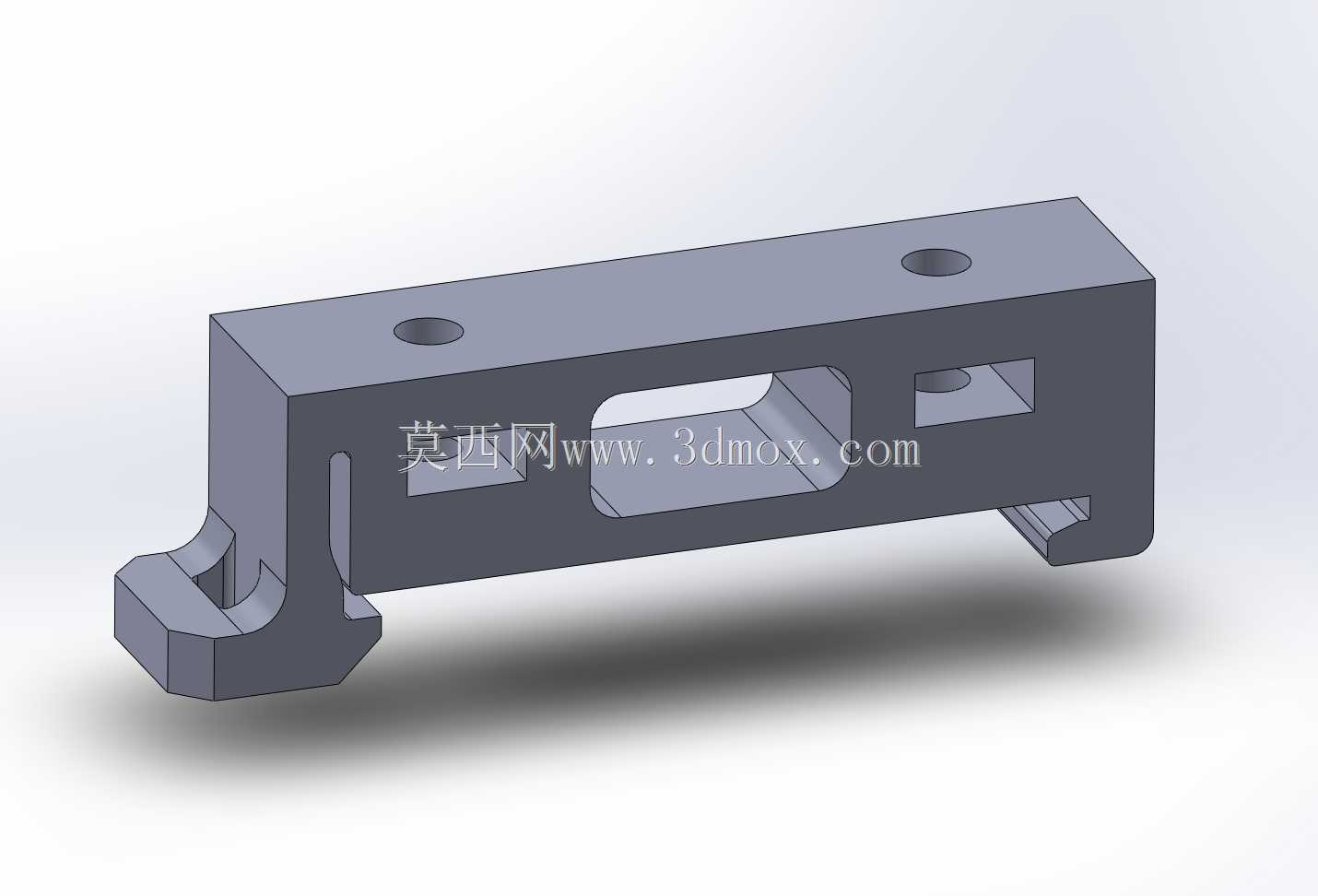

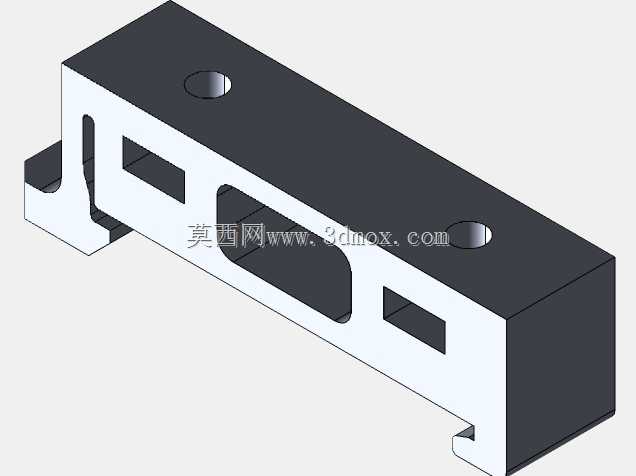

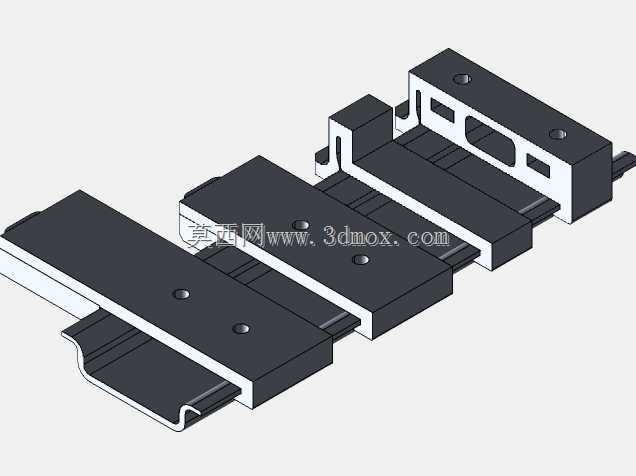

　　这套固定组件针对工业领域广泛使用的35x7.5mm标准Din导轨开发，核心解决小型电气元件、定制功能模块在导轨上的快速装拆与可靠固定问题，覆盖低压配电柜、分布式IO控制箱、小型定制电子设备舱、桌面测试工装台等多类场景的安装需求，适配各类需要在标准导轨上挂载非标准化模块的工程场景。整套组件拆分出四类功能独立的结构单元，分别对应不同的安装工况与固定需求：第一类为通用夹具基座，结构做了通用化适配设计，无需额外修改即可直接挂载到各类现有案例模型的安装面，作为导轨侧的连接接口使用，不需要针对不同设备重新设计导轨适配结构，大幅缩短非标模块的结构设计周期。第二类为螺纹锁紧夹具，配套标准M3螺母嵌入预置槽位，安装时通过螺钉锁紧即可将平面类壳体、

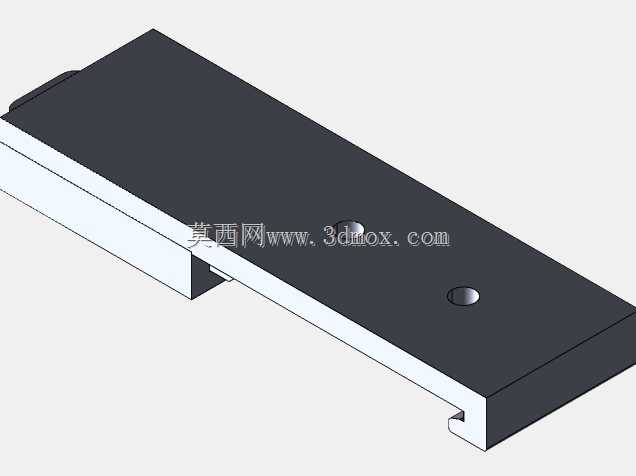

　　元件底部牢牢压合在夹具安装面，锁紧力均匀分布，不会出现单点应力集中导致的壳体变形问题，适合固定PCB安装板、小型传感器模块、薄壳类电子元件。第三类为双位锁扣固定座，设置了两个独立的锁止点位，相比单点锁止结构抗侧向偏移能力提升60%以上，可承受设备运输、现场振动工况下的冲击载荷，不会出现锁扣松脱、模块滑移的问题，安装时直接对准导轨推入即可完成锁止，拆卸时用平口螺丝刀撬动锁舌即可快速取下，全程不需要额外工具，适合现场频繁调整模块位置的调试场景。第四类为大尺寸重载固定座，是基础款锁扣结构的放大优化版本，针对重量更大的模块、多模块组合安装的场景设计，锁止接触面积更大，垂直承载能力更强，可满足大体积定制模块的挂载需求。

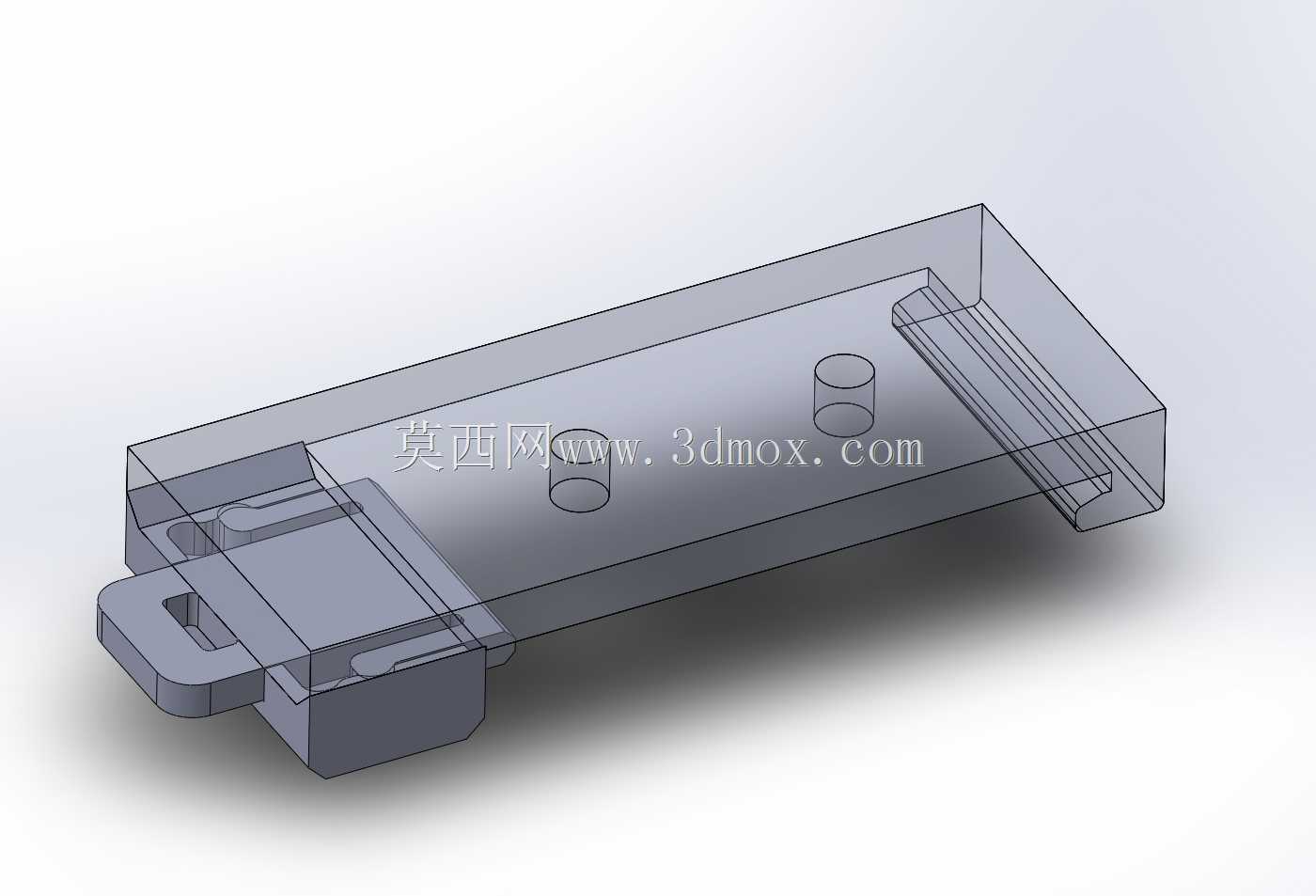

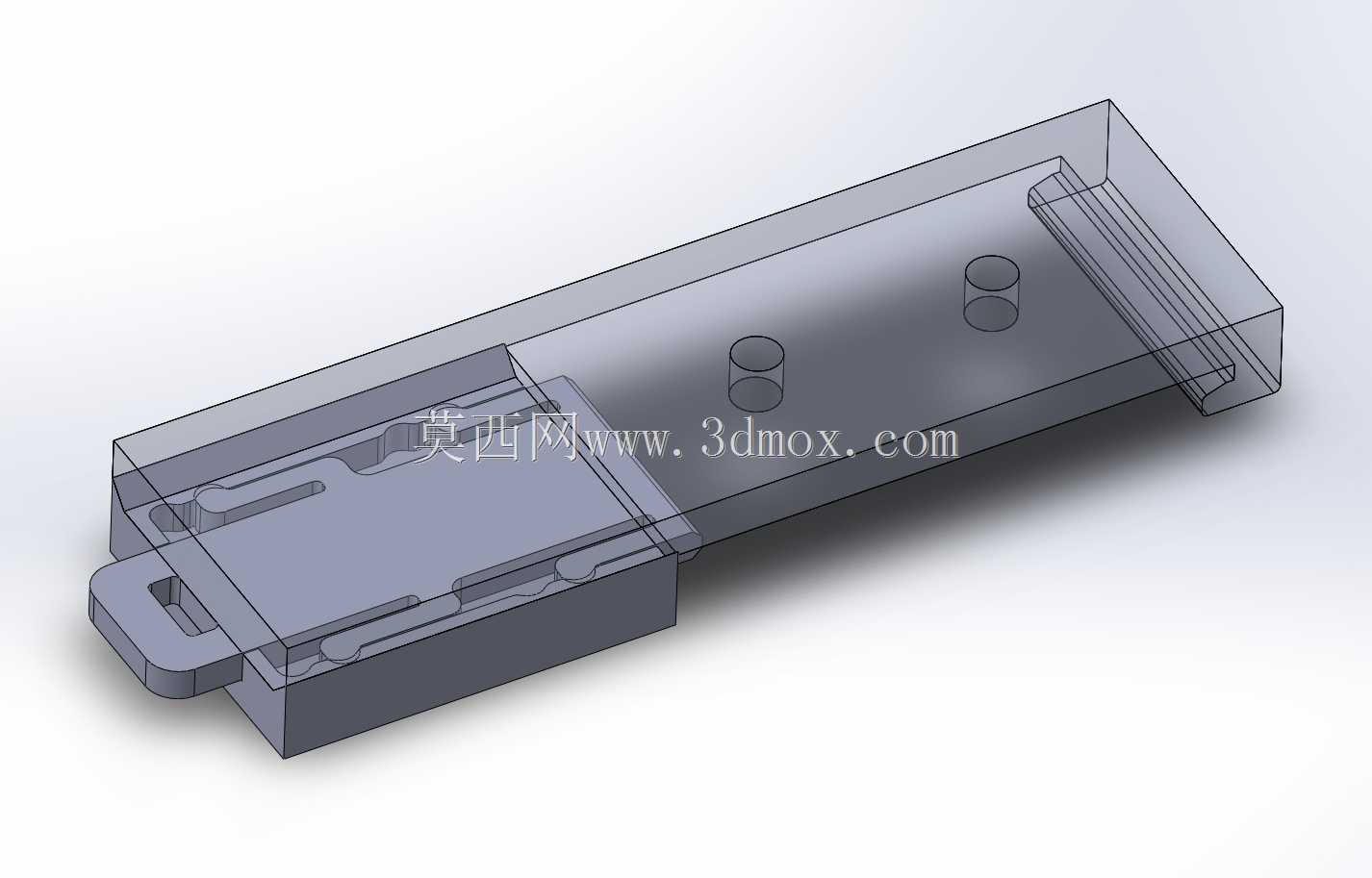

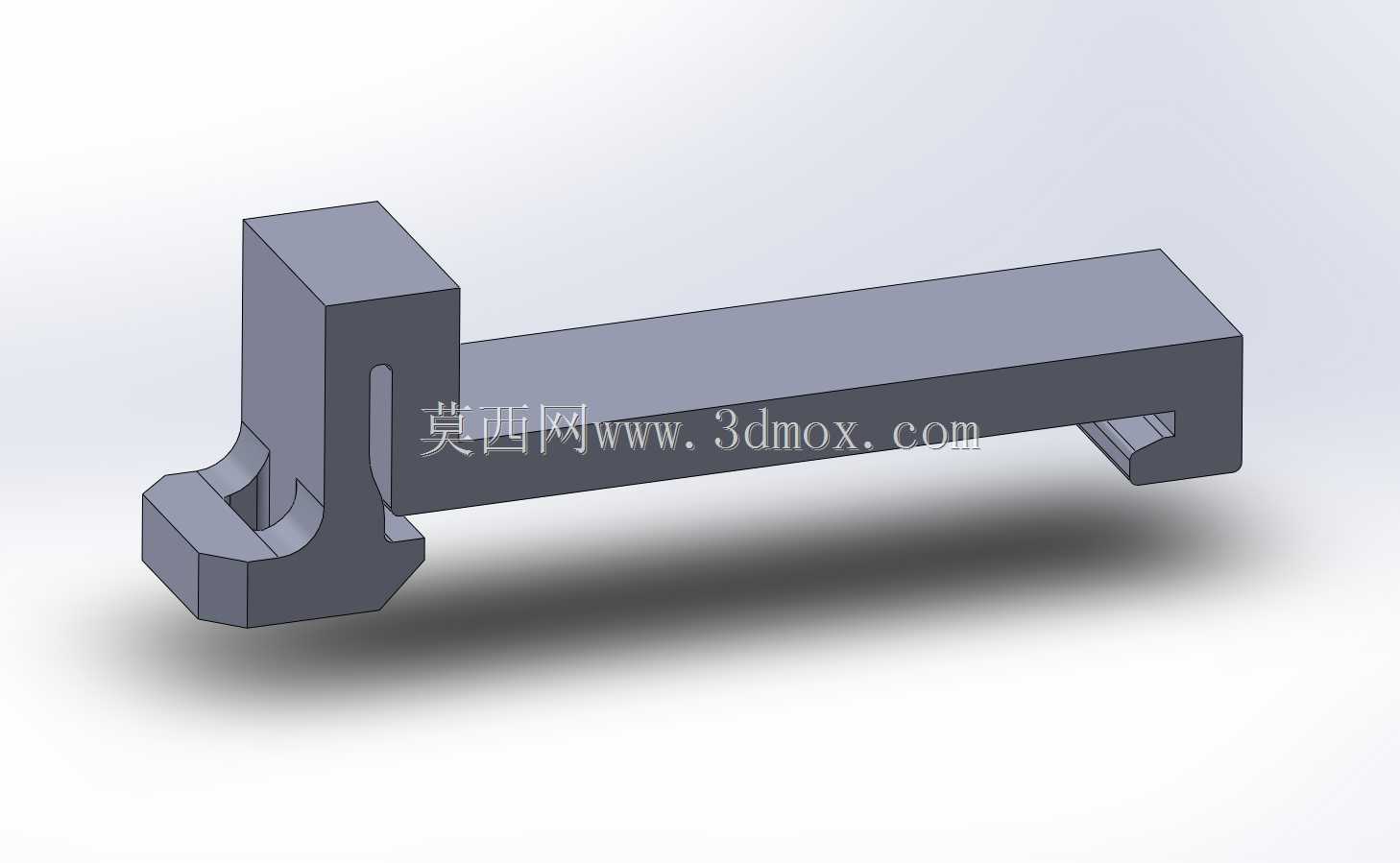

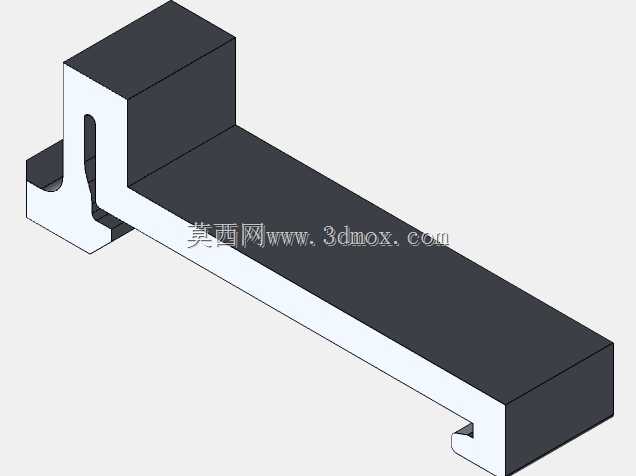

　　所有结构单元均适配3D打印工艺的成型要求，做了针对性的工艺优化：底座与锁舌采用分体式结构设计，避免一体化打印时悬空结构产生的支撑残留、成型精度不足问题，打印完成后可直接使用工业瞬干胶进行粘接组装，不需要额外的紧固件连接，降低小批量制作的成本与装配难度。设计时特意在底座与锁舌的配合面预留了垂直方向的活动间隙，避免3D打印成型的尺寸误差导致锁舌卡滞、无法顺利滑动锁止的问题；实际装配时可根据打印件的实际精度，对锁舌配合面做轻微研磨处理，保证锁舌在夹具内可以顺畅滑动，同时不会出现过大的旷量，如果打印时设备精度足够，也可在切片阶段适当降低锁舌的打印高度，直接获得合适的配合间隙，省去后续研磨工序。安装边界上，

　　整套组件的底部轮廓完全贴合35mm标准Din导轨的截面弧度，卡入后两侧卡扣完全勾住导轨的卷边结构，横向无窜动空间；组件顶部的安装面预留了标准M3螺钉孔位，孔位间距做了通用化设计，可适配多数小型电气元件、定制PCB板的安装孔距，也可根据实际需求自行扩孔调整。固定组件可通过粘接、螺钉锁紧的方式固定在箱体底部，单个箱体内可根据模块数量、重量分布灵活布置多个固定点，即使单个锁扣出现意外松脱，其余固定点也能保证模块不会从导轨上脱落，提升设备运行的可靠性。相比市面上的标准导轨固定件，这套组件的结构更轻量化，没有多余的冗余结构，在保证锁止强度的前提下尽可能缩小了自身体积，不会占用导轨上过多的安装空间，留给相邻元件的安装余量更充足，适合柜内空间紧张、元件排布密集的应用场景。
