简化版相机快装挂载连接固定座结构

　　日常户外拍摄、设备巡检记录、运动场景跟拍这类场景里，经常会遇到需要快速拆装相机、调整挂载位置的需求，常规的螺纹直连方式每次拆装都要反复拧动螺丝，不仅效率低，频繁操作还容易磨坏设备螺孔，尤其是在需要多机位切换、临时调整拍摄角度的作业场景下，拆装耗时会直接拖慢整体工作节奏。这款简化结构的挂载连接座，就是针对这类高频快装快拆需求做的轻量化设计，去掉了原版快装系统里冗余的锁止调节结构，保留核心的卡接定位与螺丝紧固功能，在满足日常非重载挂载需求的前提下，大幅压缩了零件的整体体积与加工复杂度，不管是3D打印小批量自制，还是机加工批量生产，都能有效控制制造成本。

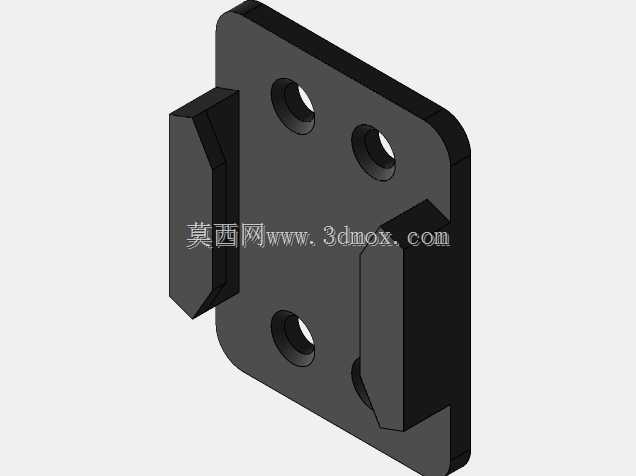

　　从结构细节来看，主体安装板采用方形带圆角的板式设计，四个角位置做了圆弧过渡，避免安装使用过程中锐边划伤操作人员或者刮蹭设备表面。板面上预留的四个贯通安装孔，孔位做了沉头处理，安装时螺丝头可以完全沉入板面内，不会突出表面影响卡接结构的配合精度，四个孔的孔距按照通用相机底部螺孔的标准间距做了适配，同时也兼容常规的墙面、设备外壳、支架横杆的安装孔位，不管是把底座固定在墙面、设备机架上作为固定挂载点，还是把快装部分固定在相机底部作为快装接头，都能直接适配，不需要额外做孔位转接。

　　板体一侧伸出的两个对称卡接凸块，是实现快装功能的核心结构，凸块的侧边做了导向斜面，安装时只需要把对应快装板顺着斜面推入，就能自动滑入卡接位置，不需要反复对齐位置，推入到位后依靠凸块与卡槽的过盈配合实现初步定位，再配合侧面的紧定螺丝就能完成锁止，整个安装过程不需要完全拧下螺丝，只需要松开1-2圈就能完成拆装，相比传统的四螺丝固定方式，拆装效率能提升70%以上。凸块的厚度与卡接间隙按照通用快装板的标准尺寸做了公差控制，单边间隙控制在0.1mm以内，既保证推入过程顺畅不卡滞，又能避免安装后出现晃动间隙，保证相机挂载后的稳定性，不会因为间隙问题出现拍摄画面抖动的情况。

　　安装边界方面，整个固定座的整体厚度控制在15mm以内，突出安装面的高度不到20mm，安装后不会占用过多的外部空间，在狭窄的设备舱内、狭小的拍摄机位上都能顺利安装，不会因为零件体积过大和周边部件产生干涉。安装孔的孔径适配M4规格的标准螺丝，不管是用自攻螺丝固定在木质、塑料基材上，还是用机螺丝配合螺母固定在金属支架、设备面板上，都能找到对应的标准紧固件，不需要定制特殊规格的螺丝，现场安装的适配性很强。

　　实际使用过程中，这款结构可以覆盖绝大多数民用拍摄、设备监控的挂载需求，比如在工业设备巡检场景下，可以把底座固定在设备机架的不同位置，巡检人员只需要携带一台相机，走到对应机位把相机卡入底座就能快速开始拍摄，不需要每次都调整三脚架位置；在户外vlog拍摄、运动相机固定场景下，也可以把多个底座分别固定在头盔、自行车把、背包肩带等不同位置，使用时只需要把相机卡入对应位置的底座就能快速切换机位，不需要反复拆装快装板。设计时特意去掉了原版结构里的弹簧锁止、阻尼调节等复杂结构，整个零件只有单一主体结构，没有多余的活动部件，长期使用不会出现弹簧失效、小零件脱落的问题，可靠性更高，哪怕是在多尘、潮湿的户外环境下使用，也不会因为杂物进入活动缝隙导致卡滞，日常维护只需要定期擦拭卡接面的灰尘即可，不需要额外加注润滑油或者更换易损件。

　　从建模实现的角度来看，整个零件的结构都是规则的拉伸、切除特征，没有复杂的曲面结构，建模过程中只需要先绘制安装板的主体轮廓，拉伸得到基础板体，再拉伸两侧的卡接凸块，之后对安装孔做沉头切除、对锐边做圆角处理就能完成整个模型的搭建，特征树逻辑清晰，后续如果需要调整孔位、更改凸块尺寸适配不同规格的快装板，只需要修改对应草图的尺寸参数就能快速完成迭代，不需要重构整个模型。结构的壁厚设计均匀，所有位置的壁厚都保持在3mm左右，不管是采用3D打印的FDM工艺制作样件，还是采用注塑工艺批量生产，都不会出现壁厚不均导致的收缩变形问题，打印或者注塑完成后零件的平面度可以控制在0.2mm以内，能够保证安装后卡接配合的精度。
