行星直流齿轮电机L型安装固定弯头支架

　　做小型自动化设备、移动机器人底盘、教学实验台架的结构设计时，电机安装支架的适配性往往是最容易踩坑的环节——很多工程师选完电机才发现，现成的安装座要么孔位对不上，要么安装后电机轴的输出方向和负载端的位置差了90度，要么支架刚性不足，电机带载启停时出现明显的共振偏移，最后不得不临时改孔、加垫片甚至重新加工安装板，既耽误项目进度，也很难保证装配精度。这款L型弯头安装支架，就是针对HD、IG32、PG36M555这几款市面上应用极广的行星直流齿轮电机做的适配设计，专门解决垂直转角安装的场景需求。

　　从实际应用场景来看，这类支架的使用覆盖了非常多的小型机电设备领域：比如AGV小车的驱动轮组安装，需要将电机轴水平输出对接轮组，同时电机本体要垂直固定在底盘侧板上，L型结构刚好能完成两个垂直面的连接过渡；还有小型传送带的驱动端安装，受设备内部空间限制，电机无法直接同轴对接驱动辊，用这类弯头支架就能把电机固定在机架侧面，让输出轴精准对准辊筒的输入轴，不需要额外设计复杂的转接结构；另外在教学用机械实训台、小型3D打印设备的送料机构、桌面级机械臂的关节驱动安装中，这类支架也能大幅降低安装结构的设计复杂度，不需要工程师从零开始测绘电机安装孔位、设计折弯结构，直接选用就能完成可靠固定。

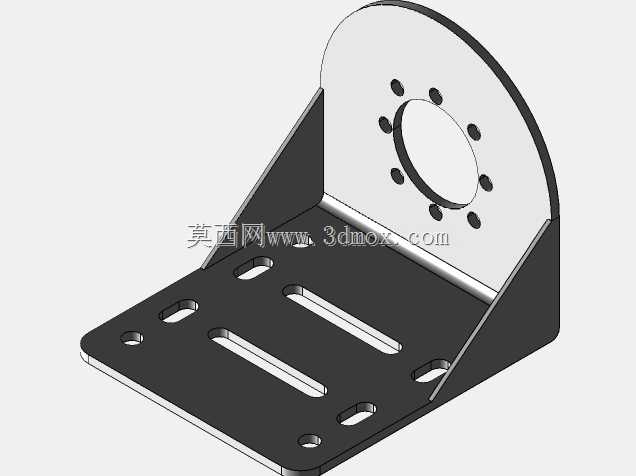

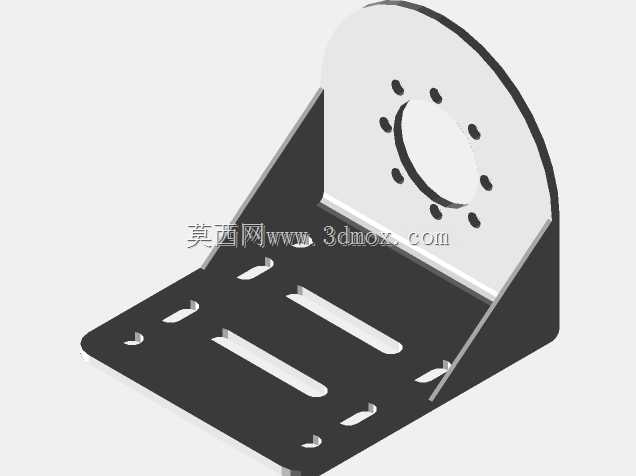

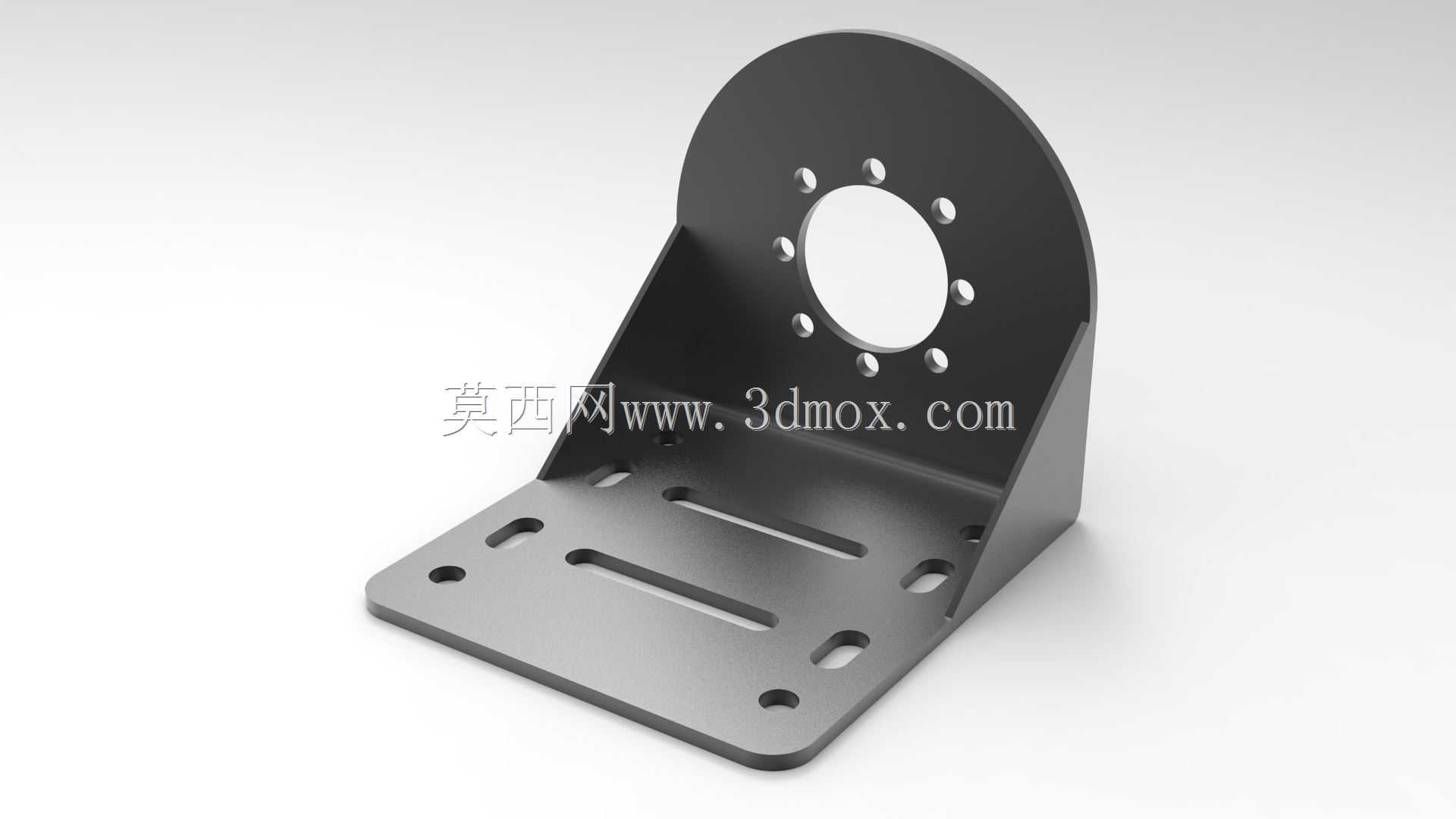

　　从功能特性上看，这款支架采用一体化折弯的L型结构，两个安装面呈90度垂直，其中竖直面是圆形的电机安装法兰面，上面均匀分布了8个安装孔，完全匹配对应型号行星齿轮电机的前端盖安装孔位，安装时只需要将电机前端的定位止口对准法兰面中间的大通孔，再用螺丝穿过对应孔位锁紧，就能保证电机轴和安装面的垂直度，避免出现电机轴偏斜导致的齿轮啮合异常、轴承负载不均的问题。水平的底座面上设计了多组长条形的调节腰孔，而非固定的圆孔，这一设计在实际装配中实用性极强：一方面腰孔允许安装时沿着孔的长度方向调整电机的前后位置，方便调整电机输出轴和负载之间的同轴度，也能适配同步带、链条传动时的张紧度调节需求，不需要额外加装张紧轮结构；另一方面，不同设备的安装板孔位如果存在小范围的加工误差，腰孔也能吸收这些公差，避免出现孔位对不上无法装配的问题。底座的四个角位置还设计了四个固定圆孔，用于将整个支架锁紧固定在设备的安装基板上，圆孔的位置经过受力校核，保证四个固定点的受力均匀，电机运行时的振动可以均匀传递到设备基板上，不会出现局部应力集中的问题。

　　从设计思路上看，这款支架完全是从工程装配的实际需求出发做的优化：首先是折弯处的圆角处理，一体化折弯的工艺避免了焊接结构存在的焊接变形、焊缝应力集中的问题，折弯位置的圆角半径经过计算，既保证了折弯处的结构强度，不会因为电机的重载运行出现折弯角开裂的问题，也不会因为圆角过大占用额外的安装空间。其次是安装面的平面度控制，两个安装面都做了平整处理，电机安装面的平面度公差控制在0.1mm以内，保证电机安装后不会出现倾斜，底座面的平面度也满足安装要求，锁紧后支架不会出现翘曲。另外，支架的材质选用铝合金，兼顾了结构强度和轻量化需求，铝合金的自重比钢材低很多，用在移动机器人这类对自重敏感的设备上不会增加过多的负载，同时铝合金的强度足够支撑电机运行时的反扭矩，不会出现明显的形变，表面的氧化处理也能提升防锈能力，在常规的工业环境下长时间使用不会出现锈蚀问题。

　　从安装边界和尺寸适配来看，这款支架的竖直法兰面直径刚好适配对应型号行星电机的前端盖尺寸，中间的通孔直径足够让电机的输出轴和前端定位止口穿过，不会和电机本体产生干涉；水平底座的长度和宽度经过优化，在覆盖腰孔调节范围的前提下，尽可能缩小了底座的占用面积，适合在空间紧凑的小型设备内部安装。腰孔的宽度适配常用的M3、M4安装螺丝，长度方向的调节行程可以满足绝大多数同步带传动的张紧调节需求，不需要额外设计张紧结构。安装时需要注意，先将电机固定在竖直法兰面上，不要一次性把螺丝锁死，再将支架通过底座的腰孔或者固定孔预锁在设备基板上，调整好电机轴和负载的同轴度、传动件的张紧度之后，再依次锁紧所有固定螺丝，这样可以保证装配精度，减少电机运行时的额外负载。另外，因为支架是直角弯头结构，安装时要注意预留电机本体的出线空间，不要让支架的折弯处压住电机的供电线，避免出现线路磨损的问题。

　　很多刚入行的结构工程师在做小型电机安装结构时，总觉得支架是个简单的钣金件，随便画个折弯板打几个孔就行，但实际装配时往往会遇到孔位偏差、刚性不足、调节空间不够等各种问题，最后反而要花费更多的时间去修改设计。这类经过实际应用验证的标准化支架，把电机安装时需要考虑的定位精度、调节余量、结构刚性、空间占用等问题都做了优化，直接选用不仅能缩短设计周期，也能提升设备的装配可靠性，减少后期调试时的故障概率。不管是做原型机验证，还是做批量设备的生产，这类标准化的安装支架都是性价比很高的选择，能避免很多不必要的设计失误。
