平板万向带刹车工业脚轮结构设计

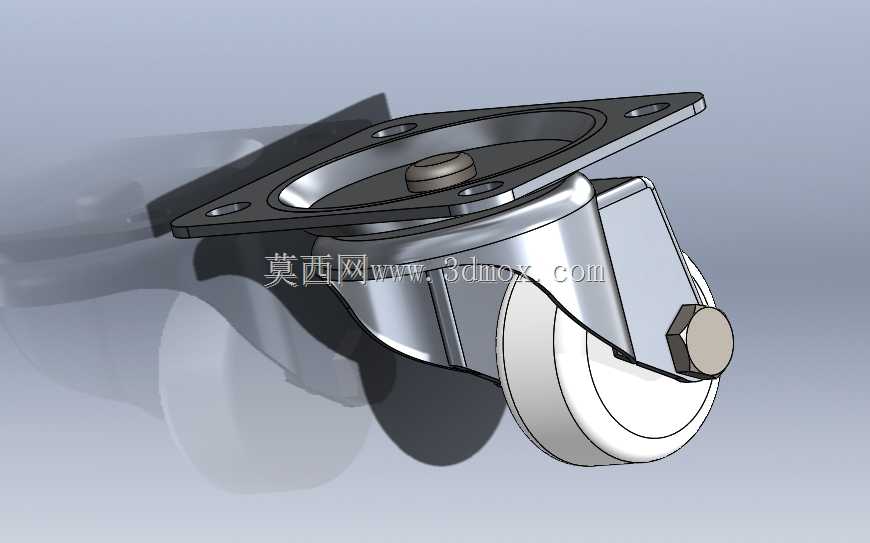

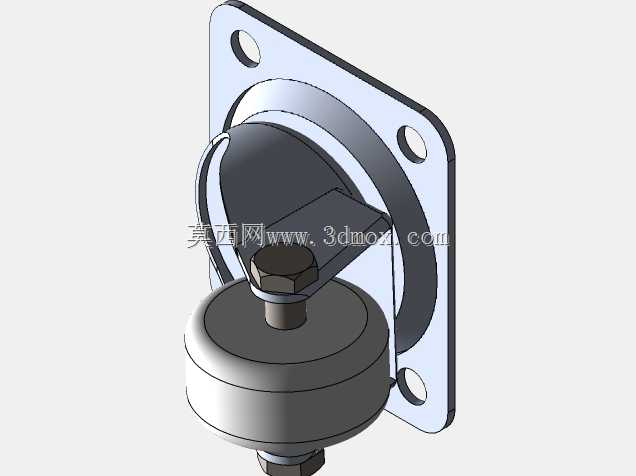

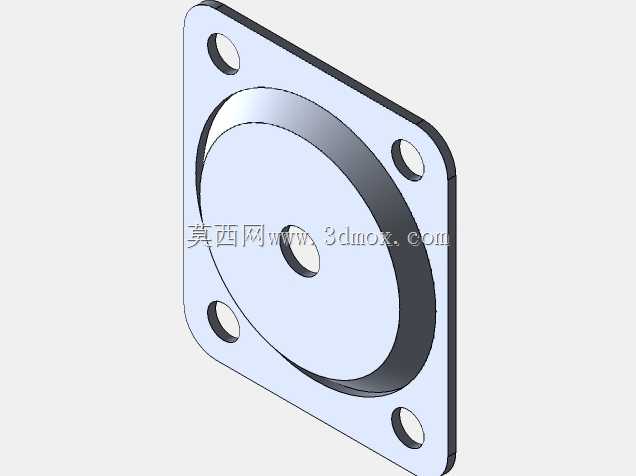

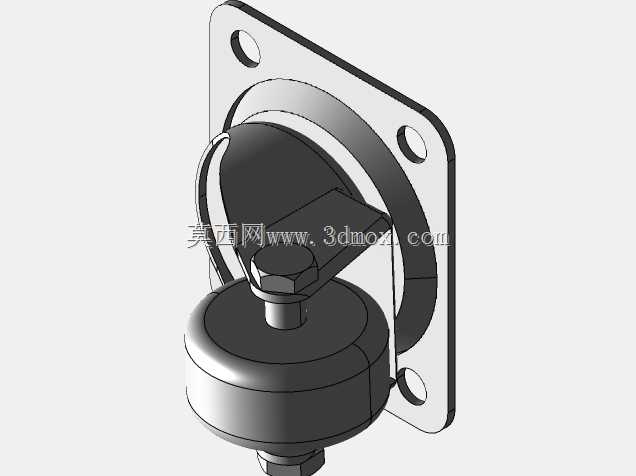

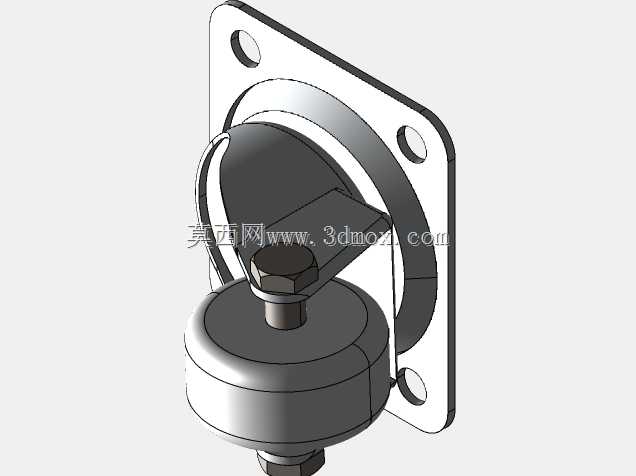

　　这款带刹车的平板万向脚轮，是轻型移动设备里最常用的行走支撑部件，日常在车间周转车、小型设备机架、商用展示柜、医疗移动推车这类需要频繁移位又要定点停靠的场景里随处可见。做结构设计的时候，首先要考虑的是安装端的适配性，顶部的菱形安装板开了四个对称的沉头安装孔，孔位间距按照常规轻型脚轮的通用安装尺寸设计，安装时不需要额外做转接板，直接用螺栓穿过安装孔锁在设备底部的安装梁上就行，安装板的厚度做了加厚处理，能承受垂直方向的冲击载荷，避免设备满载时安装板变形导致轮体卡滞。

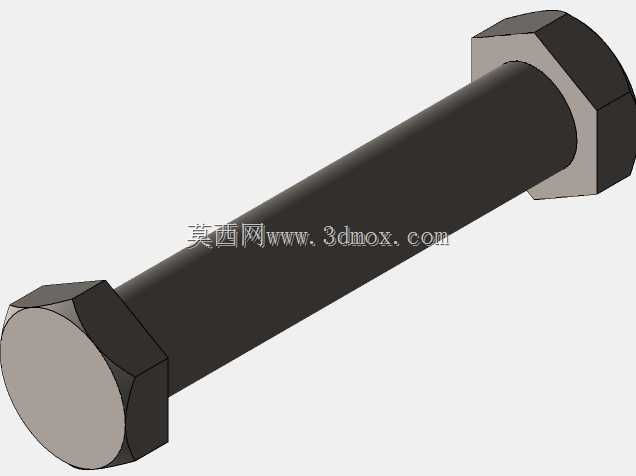

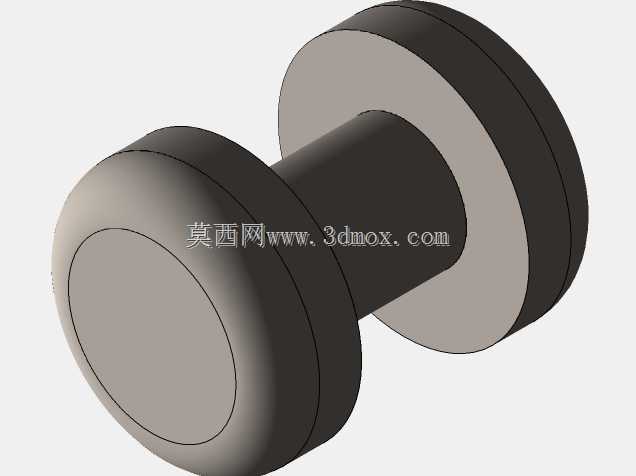

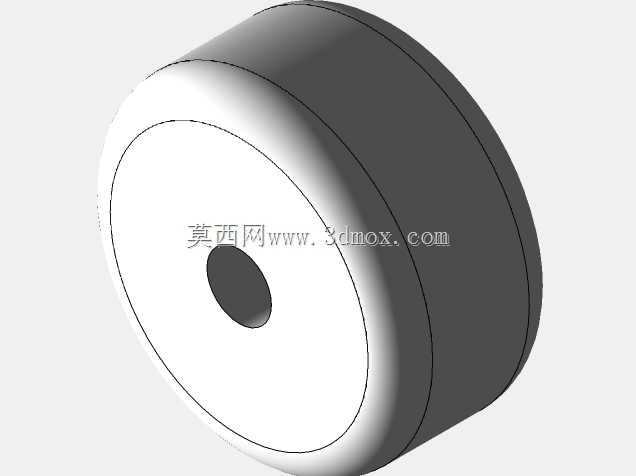

　　回转支撑部分用的是双层钢球滚道结构，相比单排钢球的结构，这种设计能承受更大的偏载，就算设备重心不在脚轮正上方，推的时候也不会出现回转卡顿、晃动感强的问题，回转支架的折弯处做了圆弧过渡，没有应力集中的尖角，长期受交变载荷也不容易出现焊缝开裂或者支架断裂的问题。轮体部分选用的是白色尼龙材质，这种材质的自润滑性好，在环氧地坪、水泥地面、瓷砖地面滚动的时候阻力小，不会像橡胶轮那样在光滑地面留下拖痕，同时尼龙材质的耐磨损性能优异，日常使用不需要额外给轮面做维护，轮芯和支架之间穿了钢制的轮轴，轴的两端用六角螺母锁紧，轮体内部嵌了自润滑轴套，滚动的时候不会出现金属干磨的异响。

　　侧边的刹车结构是这款脚轮的核心功能件，踩下刹车拨片的时候，刹车块会同时顶住轮面和回转盘的齿圈，既能锁死轮子不让它滚动，也能锁死回转支架不让它转向，设备停在有轻微坡度的地面也不会出现溜滑的问题，拨片的踩踏角度做了优化，不需要用很大的力就能踩到底锁止，用脚往上一拨就能解锁，操作的时候不用弯腰，符合车间作业的操作习惯。

　　做三维建模的时候，要特别注意几个安装边界的尺寸：首先是安装板的总长度和宽度，要匹配常规轻型设备的底部安装梁宽度，不能出现安装板比安装梁还宽导致装不上的问题；其次是安装高度，也就是安装板顶面到轮体最底部的垂直距离，这个尺寸直接决定了设备装好之后的离地高度，要是四个脚轮的安装高度公差控制不好，设备放地上就会出现晃动，三个脚轮着地的问题；还有回转半径，也就是支架回转的时候，轮体最外侧到安装中心的水平距离，设计设备底部结构的时候要留出足够的避让空间，不然转向的时候轮体会撞到设备的底梁或者侧板。

　　实际选型的时候，单轮的额定载荷要按照设备总重量除以3来算，因为地面不平整的时候，经常会出现三个脚轮受力的情况，留够载荷余量才能避免脚轮过载损坏。轮面的宽度也做了合理设计，宽度太窄的话轮面压强大，在软质地面上容易陷进去，推的时候阻力大，宽度太宽又会增加转向的阻力，这款脚轮的轮宽刚好平衡了载荷和转向灵活性的需求，不管是在平整的车间地面还是稍微有点粗糙的水泥地面，推起来都很顺畅。支架的表面做了镀锌处理，在潮湿的车间环境里也不容易生锈，不会因为锈蚀导致回转结构卡滞，日常维护只需要定期清理一下缠绕在轮轴上的线头、铁屑之类的杂物，就能保证很长的使用寿命。
