Nema17/23步进电机L型安装固定支架

　　在小型自动化设备、桌面级数控装置、3D打印传动单元以及小型物料输送模组的搭建过程中，步进电机的安装定位精度直接影响整套传动机构的运行平稳性，这款适配Nema17与Nema23规格步进电机的L型安装支架，正是针对这类侧装式电机的固定需求设计的结构件。从实际应用场景来看，这类支架常被用于电机输出轴需要与安装基准面呈垂直布局的场合，比如皮带输送线的驱动端固定、小型丝杆滑台的侧置电机安装、雕刻机Z轴传动单元的电机挂载，不少DIY数控设备、小型机械手的关节驱动位也会用到这类结构件，替代现场焊接、手工裁切的自制固定件，省去二次加工的校准工序。

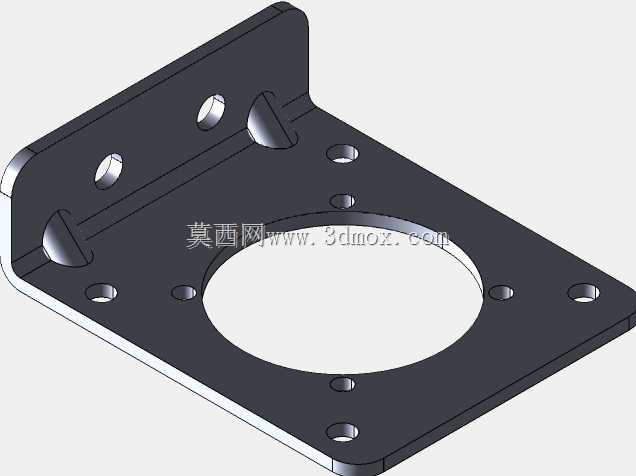

　　从结构功能上看，支架采用90度弯折的一体式板型结构，竖直折边用于贴靠设备的安装立面，水平板面则用来承载步进电机，板面中心预留的大尺寸通孔刚好对应Nema17、Nema23电机的输出轴避让空间，避免电机轴转动时与支架发生剐蹭。围绕中心通孔均匀排布的多组安装孔位，同时兼容两种法兰规格的步进电机安装孔距，不需要额外制作转接板就能直接适配两种常用规格的步进电机，降低选型适配的成本。竖直折边上的两个长圆孔设计，给安装时的上下位置微调留出了调整余量，现场装配时可以先松掉固定螺栓调整电机的中心高度，等同步带张紧度或者齿轮啮合间隙调整到位后再完全锁死，避免孔位公差导致的装配错位。水平板面上除了电机固定孔之外，额外设置的多个小孔可用于安装走线固定座、限位触发片或者传感器安装支架，拓展支架的附属功能，不需要在支架上额外钻孔改造。

　　设计思路上，这款支架采用等厚板材一体弯折成型，在折角位置设置了三角加强筋结构，抵消电机运行时产生的振动对弯折处的疲劳冲击，避免长期运行后折角出现形变导致电机轴偏移。所有安装孔位都做了沉头处理，螺栓锁入后端面不会突出支架表面，既不会刮擦安装面，也能让支架与安装基准面完全贴合，减少装配间隙带来的振动异响。从安装边界来看，支架的竖直折边高度刚好覆盖Nema23电机的机身安装面宽度，水平板面的外轮廓尺寸控制在电机法兰外沿向外延伸15mm左右，不会占用过多的设备内部安装空间，对于安装空间紧凑的小型设备来说，这种紧凑化的尺寸设计能有效提升空间利用率。

　　实际装配过程中，这类支架的使用能大幅缩短电机安装的校准时间，传统的平板式安装座需要额外制作垂直转接结构才能实现侧装，不仅装配工序多，多次转接带来的累计公差还会导致电机轴与传动部件的同轴度偏差，长期运行容易出现皮带跑偏、齿轮偏磨的问题。这款一体弯折的L型支架的弯折角度控制在90度±0.1度的公差范围内，只要安装基准面的平面度达标，电机安装后输出轴的垂直度就能得到保证，不需要额外做角度校准。折边处的加强筋采用与支架本体一体成型的结构，不需要额外焊接加强件，整体结构的一致性更好，批量装配时的安装精度稳定性更高，适合小型自动化设备的批量生产装配使用，也能满足个人DIY设备改装、老旧设备传动单元改造的安装需求。

　　在材质选型的适配性上，这类支架通常采用冷轧钢板冲压弯折后做发黑或者喷塑处理，表面硬度足够支撑步进电机的重量，同时具备一定的减振效果，相比3D打印的塑料支架，刚性更强，不会因为电机长期运行发热出现形变，适配持续运行的工业级小型设备使用场景。孔位的设计充分考虑了常用螺栓的规格，所有固定孔都适配标准的内六角圆柱头螺栓，不需要特殊规格的紧固件就能完成装配，现场维护更换时也容易找到适配的配件。
